ГКИНП-01-271-03. Руководство по созданию и реконструкции горгеосетей с использованием ГЛОНАСС,GPS - часть 11



40

Приложение 1



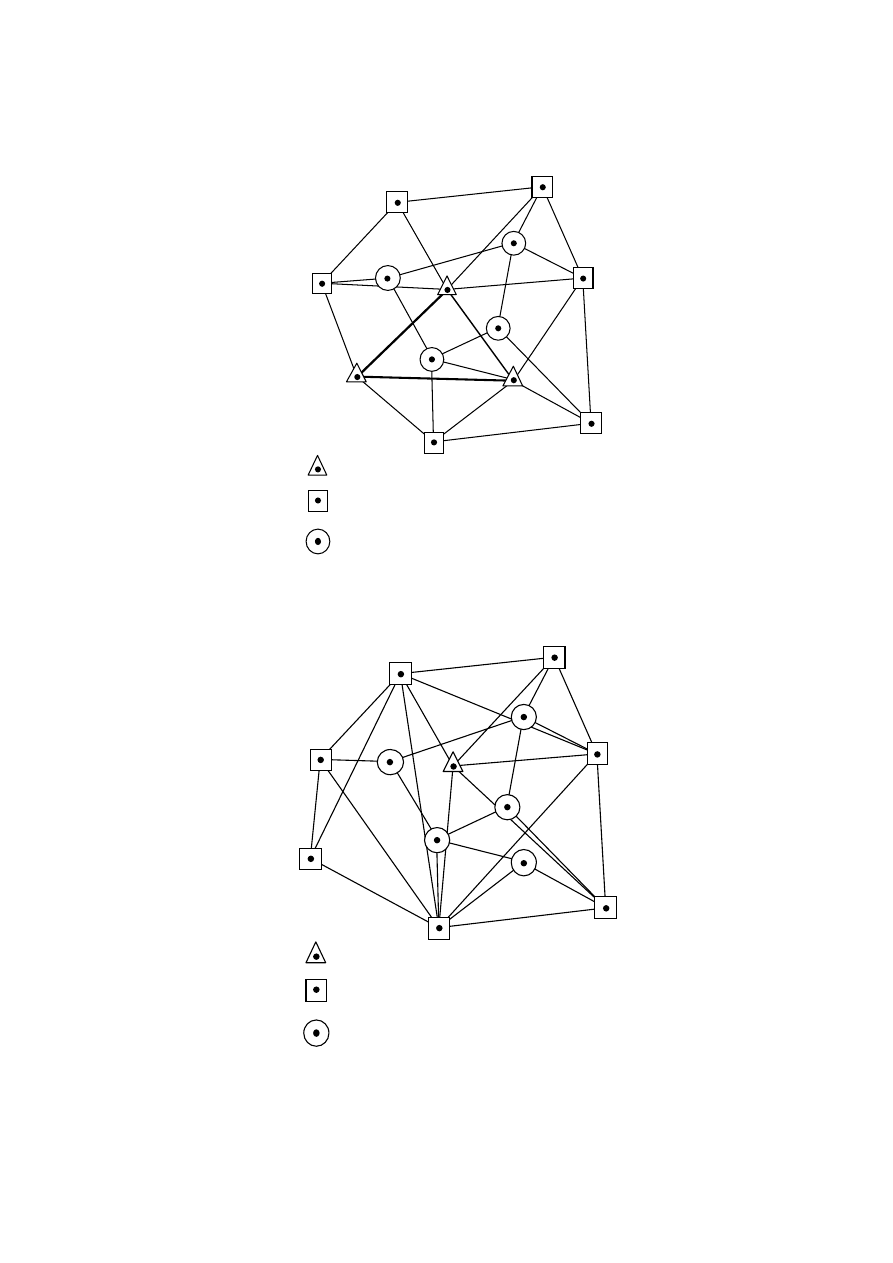

Типовые схемы спутниковых городских геодезических сетей





Пункты каркасной сети

Исходные пункты

Рис. П.1.1 Схема спутниковой городской геодезической сети с
тремя исходными пунктами

Пункты СГГС







Пункты каркасной сети

Исходный пункт

Рис. П.1.2 Схема спутниковой городской геодезической
сети с одним исходным пунктом

Пункты СГГС








41

Приложение 2

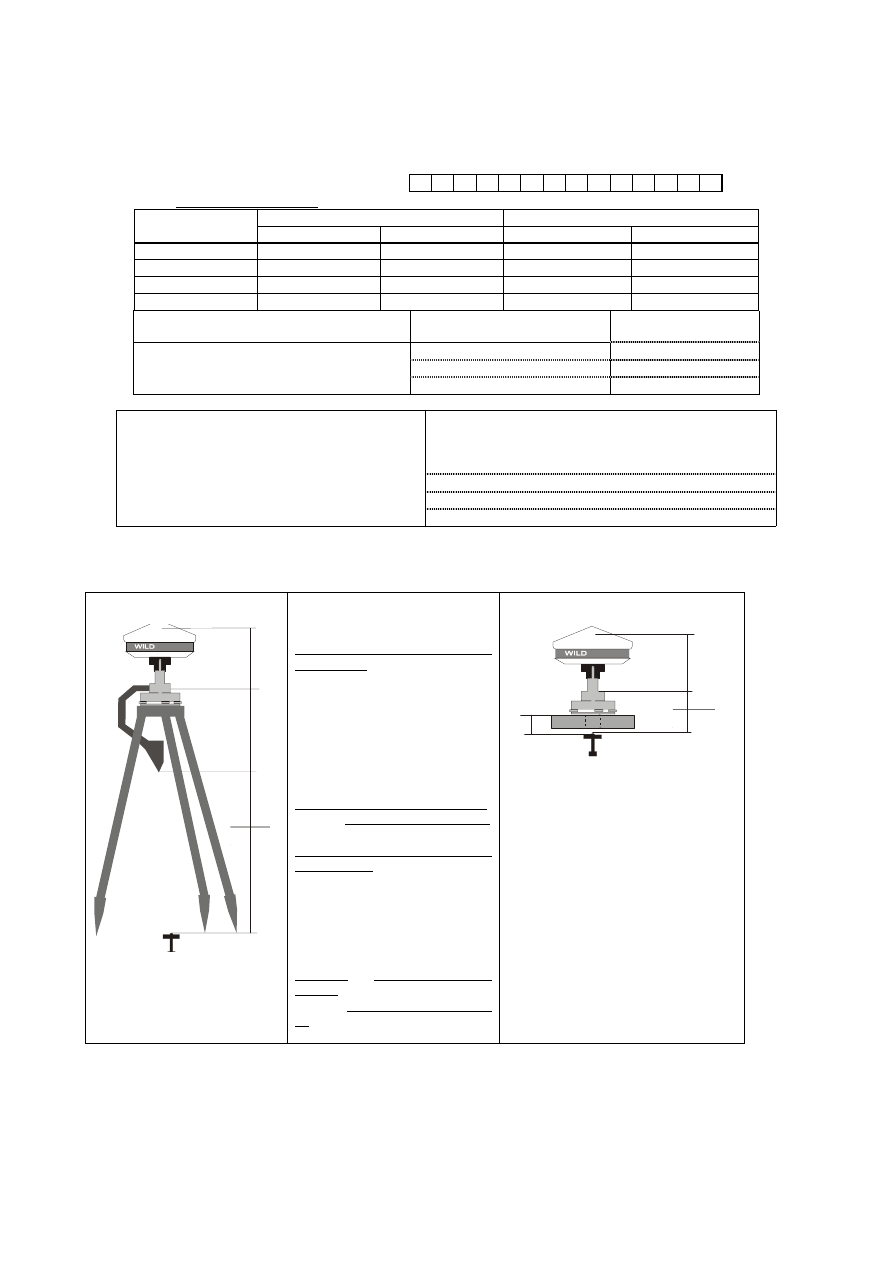

Карточка спутниковых наблюдений на пункте




Название пункта в контроллере

N O V A Y A



















   t°20

°C  P  755мм рт.ст.  Заполняется печатными буквами с учетом регистра и пробелов

1

Сеанс №1

Сеанс №2



Начало

Конец

Начало

Конец

Дата 30.08.2001

30.08.2001

30.08.2001 30.08.2001

Время 9.30

11.38

12.10

14.15

Высота антенны 0.441

0.441

0.441

0.441

Высота штатива 1.103

1.104

1.214

1.213

Номер антенны спутникового приемника

№RA 0246

Пример заполнения

№ 092345

Номер блока управления

№LE 2492

№ 01965

Тип памяти

внутренняя

Карточка 512K

Количество и тип источника питания

Авт. аккумулятор

2 - штатных



Элементы приведения к центру

Дополнительная информация о ходе измерений:

Чертеж



(помехи при наблюдениях)



l =         мм  В 10.20 отключилось  питание;  наблюдения  возоб-

новлены в 10.25



θ =





на пункт

В 13.40-13.45 Gdop > 8









Зарисовка постановки антенны

Постановка антенны на штативе



0.761

0.890

0.342

0.441



*указать все промеры

Дополнительная  информация
поясняющая графические
изображения.
Вариант  постановки  антенны
на штативе:
Использован  трегер  из  комплек-
та  № 1832
0.342м – из  паспорта  спутнико-
вого приемника;

0.441м - из  паспорта  спутнико-
вого приемника;

0.761 - измерены в 1-ом сенсе
0.890 -  измерены в 2-ом сенсе

Вариант  постановки  антенны
без штатива
Высота от верха марки до
верхнего  среза  центрировоч-
ной плиты определена из
нивелирования 0.088м  и  меж-
ду сеансами не изменялась.
0.178 м – из калибровки;
0.196  м – измерены  в 1-ом
сеансе
0.201 м измерены в 2-ом сеан-
се


Постановка антенны без штатива

0.196
0.201

0.178

0.088













*зарисовать  схему  постановки  ан-
тенны  над  центром  и  указать  все
промеры


Наблюдения выполнены       геодезист_____Шабанов Е.В.__________________






Должность        Фамилия ИО          подпись

Информацию принял

нач. партии____Иванов С.А.____________________







Должность        Фамилия ИО          подпись








42

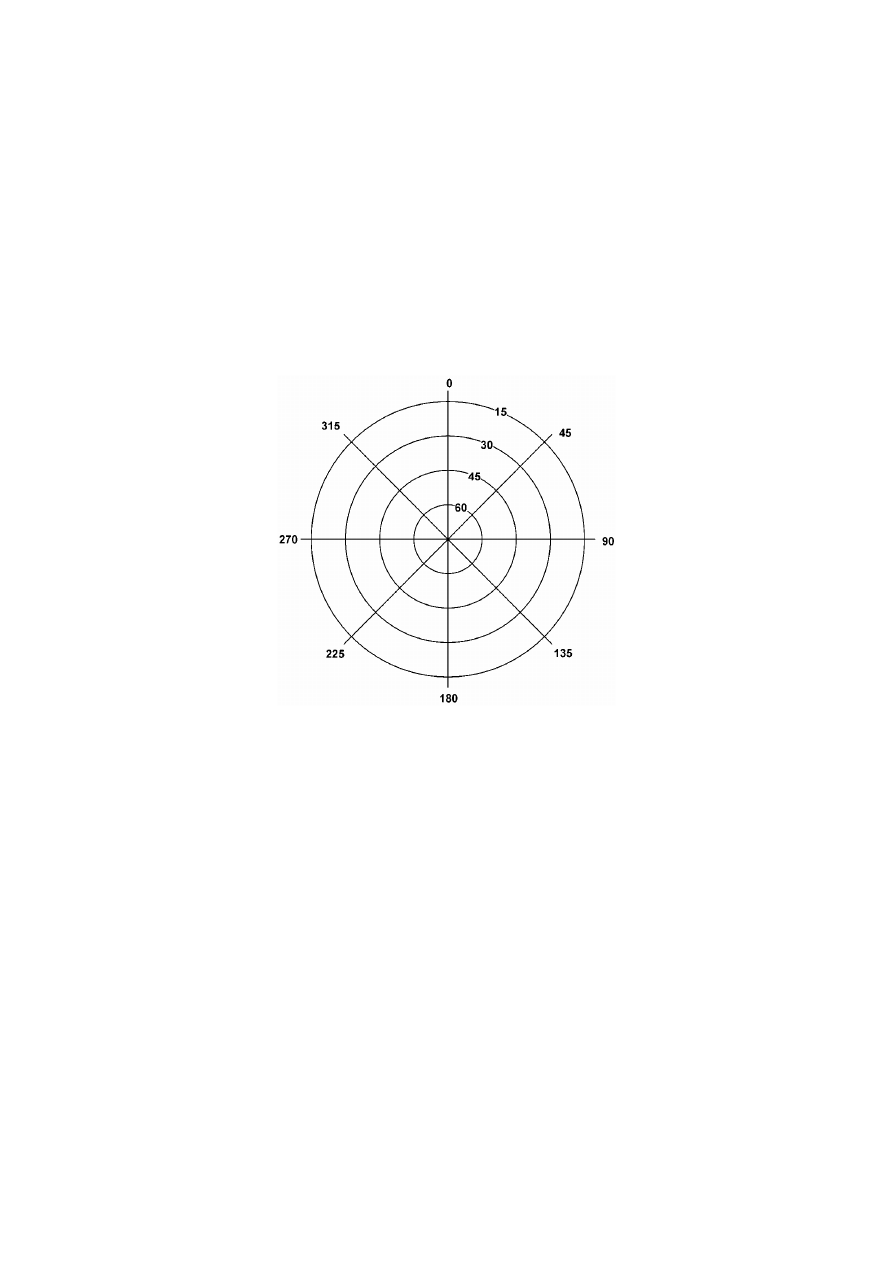

Абрис возвышающихся препятствий

Пункт ___________________ объект ______________________
































B ______ ° ______'

Дата



__________________     L

______

°

______'

         H

______

°

______'

Заключение о пригодности пункта для спутниковых наблюдений

_______________________________________________________________________________________________
_______________________________________________________________________________________________
_______________________________________________________________________________________________
_______________________________________________________________________________________________













43





Таблица азимутов и углов наклона на возвышающиеся препятствия

Азимут

Угол наклона

№ п/п

°

'

°

'

Примечание

















































































































































































































































Составил___________________________________________________________

ФИО, должность, подпись
