ГКИНП-01-271-03. Руководство по созданию и реконструкции горгеосетей с использованием ГЛОНАСС,GPS - часть 1

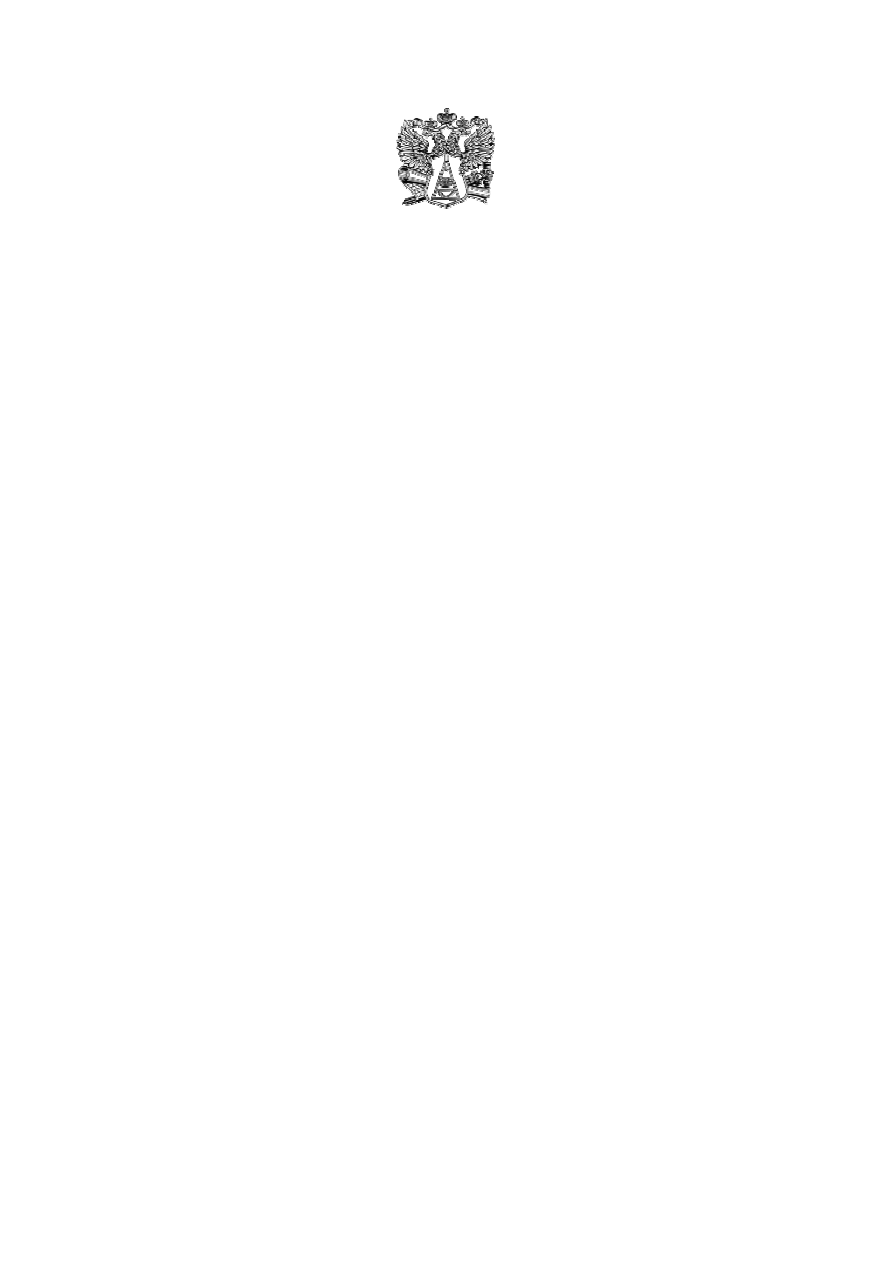

ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ

ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ ИНСТРУКЦИИ

НОРМЫ И ПРАВИЛА

РУКОВОДСТВО ПО СОЗДАНИЮ И РЕКОНСТРУКЦИИ

ГОРОДСКИХ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ С

ИСПОЛЬЗОВАНИЕМ СПУТНИКОВЫХ СИСТЕМ

ГЛОНАСС/GPS

ГКИНП (ОНТА)-01-271-03

Обязательно для всех предприятий, организаций и учреждений,

выполняющих геодезические работы

Утверждено Федеральной службой геодезии и

картографии России от 13.05.2003 г. № 84-пр

Москва

ЦНИИГАиК

2003

«Руководство по созданию и реконструкции городских геодезических сетей с использова-

нием спутниковых систем ГЛОНАСС и GPS» подготовлено на основе опыта построения и рекон-
струкции городских геодезических сетей в городах Павлово, Владимир, Нижний Новгород, Кост-
рома, Саранск, Рузаевка, Вязники, Владимир, Саров, Москва, Тула, Тольятти, Сызрань и др. с ис-
пользованием спутниковых систем ГЛОНАСС и GPS, накопленного в течение последних 14 лет
специалистами Верхневолжского АГП, Московского АГП и МИИГАиК.

Основой для разработки Руководства служили «Руководство по математической об-

работке геодезических сетей и составлению каталогов координат и высот пунктв в городах и
поселках  городского  типа» (ГКИНП-06-233-90), «Концепция  перехода  топографо-
геодезического  производства  на  автономные  методы  спутниковых  координатных  определе-
ний», «Инструкция  по  топографической  съемке  в  масштабах 1:5 000, 1:2 000, 1:1 000 и
1:500» (ГКИНП-02-033-79) и  РТМ В-01-95 «Применение приемников спутниковой системы
WILD GPS System 200 фирмы Лейка (Швейцария) при создании и реконструкции городских
геодезических сетей», составленный ВАГП в 1995 г. и рекомендованный для использования
в предприятиях Роскартографии письмом Роскартографии № 5-15-2463 от 12.09.95 г.

В разработке Руководства принимали участие:
Андриянов В.А, Бородко А.В., Еруков С.В., Ефимов Г.Н.,
Копачевский В.С., Лифарь Т.В., Лобазов В.Я., Побединский Г.Г.,
Шабанов Е.В., Ямбаев Б.Н.

Роскартография, 2003

1 Введение

1.1 Появление принципиально новых технических средств - спутниковых геодезиче-

ских приемников потребовало существенного пересмотра традиционных подходов к про-
блеме реконструкции городских геодезических сетей.
"Концепция перехода топографо-геодезического производства на автономные методы спут-
никовых координатных определений" разработана с целью обеспечить наиболее рациональ-
ное и эффективное практическое определение координат и высот пунктов земной поверхно-
сти на всей территории страны с точностями, требуемыми для решения возможно более ши-
рокого круга научно-технических и производственных задач, и не раскрывает конкретных
проблем создания и реконструкции городских геодезических сетей.

В настоящее время выполнение геодезических работ в городах производится согласно

«Инструкции по топографической съемке в масштабах 1:5 000, 1:2 000, 1:1 000, 1:500»
(ГКИНП-02-033-79) изд. 1982 г.

Нормативным документом, детально регламентирующим методы обработки материалов го-

родских геодезических работ, является разработанное Московским аэрогеодезическим предприяти-
ем "Руководство по математической обработке геодезических сетей и составлению каталогов коор-
динат и высот пунктов в городах и поселках городского типа, изд. 1990 г.".

Нормативным документом, детально регламентирующим выполнение городских геодезиче-

ских работ с использованием спутниковых приемников, является разработанный в 1995 г. Верхне-
волжским аэрогеодезическим предприятием и рекомендованный Роскартографией в качестве вре-
менного отраслевого нормативного документа руководящий технический материал: “Применение
приемников спутниковой системы WILD GPS System 200 фирмы Лейка (Швейцария) при создании
и реконструкции городских геодезических сетей”.

В настоящем Руководстве изложены сведения о спутниковых радионавигационных системах

(СРНС) ГЛОНАСС и GPS, классификации спутниковых городских геодезических сетей, освещены
принципы построения городской геодезической сети с использованием спутниковых технологий,
этапы создания и реконструкции городских геодезических сетей.

1.2 Целью реконструкции городских геодезических сетей является повышение точно-

сти сети, надежности определения параметров преобразования между геоцентрической об-
щеземной координатной системой, государственной и городской геодезическими системами
координат и возможность формировать каталог координат пунктов во всех используемых в
городе координатных системах.

Главной особенностью работ по созданию и реконструкции городских геодезических

сетей  является  необходимость  сохранения  городской  системы  координат,  в  которой  ранее
были  выполнены  крупномасштабные  съемки  территории  городов (1:500 - 1:2 000) и  одно-
временно  с  этим  обеспечить  высокую  однородную  точность  городской  геодезической  сети
для решения других задач.

1.3 Периодичность реконструкции городских геодезических сетей производится в

сроки, определенные для обновления топографических планов. Допускается осуществлять
реконструкцию без обновления планов в случае большой утраты пунктов при интенсивном
развитии городской инфраструктуры или увеличения ее территории.

1.4 Структурная схема спутниковых измерений, включает следующие этапы:
- Создание одного или нескольких исходных пунктов (ИП);
- Спутниковые измерения на пунктах каркасной сети (КС);
- Спутниковые измерения на пунктах спутниковой городской геодезической сети 1

класса (СГГС-1), в том числе на существующих пунктах ранее созданной городской геодези-
ческой сети для связи с традиционной сетью;

- Обработка результатов измерений совместно с ранее выполненными плановыми и

высотными сетями.

1.4 В Руководстве приводятся принципы создания и хранения каталогов и схем в элек-

тронной форме с прилагаемым банком геодезических данных. Это дает возможность оператив-

ного исправления при последующих топографо-геодезических работах, а также обеспечивает
исходной информацией обработку геодезических измерений, цифровой картографии, ГИС тех-
нологий, для издания разнообразных каталогов и топографо-геодезических материалов, экспор-
та данных в различные информационные системы.

1.5 В приложениях к Руководству приведены примеры схем спутниковых сетей, фор-

мул обработки, образцы оформления отчётных материалов с использованием ЭВМ. Компью-
терные элементы оформления касаются применяемых в документах текстов и шрифтов к
ним, а также таблиц, каталогов координат, условных знаков, этикеток.

2 Общая часть

2.1 Общие сведения о городских геодезических сетях
2.1.1 Назначение городских геодезических сетей

Высокоточная городская геодезическая сеть предназначена для обеспечения практи-

ческих задач:

- топографической съемки и обновления планов города всех масштабов;
- землеустройства, межевания, инвентаризации земель;
- топографо-геодезических изысканий на городской территории;
- инженерно-геодезической подготовки объектов строительства;
- геодезического изучения локальных геодинамических природных и техногенных явлений

на территории города;

- навигации наземного и частично воздушного, водного транспорта.

2.1.2 Классификация сетей
2.1.2.1 Ранее созданные классические наземные городские геодезические сети построенные

в соответствии с основными положениями прошлых лет (1928-1931 гг., 1954-1961 гг.), инструкци-
ей по городским съемкам издания 1940г., инструкцией ГКИНП-02-033-79 по методу построения
подразделяются на следующие виды:

- триангуляция;
- трилатерация;
- полигонометрия.
По точности взаимного положения пунктов городские геодезические сети ранее под-

разделялись на следующие классы и разряды:

Таблица 1

Класс

триан-

гуляции,

олигоно

Разряд три-

ангуляции

Разряд

(класс) город-

ской полиго-

Относительная ошибка сто-

роны (хода городской поли-

гонометрии)

метрии

(ГГС)

городов

нометрии

базисной
стороны сети

слабой
стороны

с ти

1:400

000

1:150 000

2 I

1:300

000

1:250 000

3 II

1:200

000

1:120 000

4 III

1:200 000

1:70 000

класс 1:25

000

1:10

000

1:5

000

2.1.2.2 В настоящем Руководстве принята следующая классификация городских гео-

дезических сетей:
