Если после двукратной регулировки не восстанавливается нормальное вращение верхней

части теодолита, то меняют смазку вертикальной оси.

Затем  устанавливают  минимальный  угол  между  микроскопами.  Для  этого,  установив  в

микроскопе  А  биссектор  в  нуль-пункте,  наводящим  винтом  алидады  точно  вводят  в
биссектор любой градусный штрих, скажем 0°. В микроскопе Б перемещают гребенку таким
образом,  чтобы  диаметрально  противоположный  штрих (180°) оказался  в  нуль-пункте
гребенки,  затем  вращением  отсчетной  головки  микроскопа  на  оси  винта  устанавливают
отсчет 0,0.

11.6.2.2.  Испытание  правильности  вращения  алидады  горизонтального  круга  выполняют

на  протяжении  трех  следующих  друг  за  другом  оборотов  вначале  в  прямом  (вращение
алидады по часовой стрелке), затем в обратном (вращение против часовой стрелки) ходах.

Алидаду теодолита переставляют через 30°. При каждой установке отсчитывают по обоим

микроскопам и одному концу пузырька накладного уровня. Величину v вычисляют как

v = m

А

 - m

Б

 ± 180°.

Запись измерений производят в соответствии с табл. 11.12.
11.6.2.3.  Элементы  эксцентриситета  алидады  и  ординаты  плавной  кривой  вычисляют  по

формулам,  приведенным  в 11.7.1.3. Все  допуски,  изложенные  в 11.6.1.3 для  оптических
теодолитов, остаются в силе и для АУ 2/10. Пример вычисления элементов эксцентриситета
алидады горизонтального круга теодолита АУ 2/10 приведен в табл. 11.13.

Т а б л и ц а  11.13

Вычисление элементов эксцентриситета алидады и ординат плавной кривой

Астрономический теодолит АУ 2/10

Наблюденные v



1 об



2 об



2 об



3 об



Установка

алидады А



прямой ход



обратный ход



v

ср



sinA



cosA



vsinA



vcosA





0°



-2,4"



-1,8"



-1,7"



-2,4"



-2,1"



0,00



+1,00



0,0"



-2,1"



-2,8"



30



-4,4



-4,5



-4,1



-4,1



-4,3



+0,50



+0,87



-2,2



-3,7



-3,9



60



-4,8



-5,1



-4,0



-3,9



-4,4



+0,87



+0,50



-3,8



-2,0



-3,9



90



-3,3



-3,4



-2,1



-1,2



-2,5



+1,00



0,00



-2,5



0,0



-2,8



120



-0,5



-1,8



-1,0



0,0



-0,8



+0,87



-0,50



-0,7



+0,4



-0,8



150



+0,8



-0,4



+2,2



+1,4



+1,0



+0,50



-0,87



+0,5



-0,9



+1,4



180



+2,6



+2,2



+3,1



+4,5



+3,1



0,00



-1,00



0,0



-3,1



+3,4



210



+5,6



+4,8



+4,9



+5,4



+5,2



-0,50



-0,87



-2,6



-4,5



+4,5



240



+5,3



+5,0



+4,7



+4,5



+4,9



-0,87



-0,50



-4,3



-2,4



+4,5



270



+2,1



+2,2



+3,5



+4,0



+3,0



-1,00



0,00



-3,0



0,0



+3,4



300



+0,7



-0,4



+0,8



+0,2



+0,3



-0,87



+0,50



-0,3



+0,2



+1,4



330



+0,3



+0,7



-0,1



-1,6



-0,2



-0,50



+0,87



+0,1



-0,2



-0,8



n = 12



















График вычерчивают аналогично рис. 11.4.

11.7. ИССЛЕДОВАНИЕ ЭКСЦЕНТРИСИТЕТА ГОРИЗОНТАЛЬНОГО КРУГА



11.7.1. Исследование эксцентриситета горизонтального круга оптических теодолитов

11.7.1.1.  Линейным  эксцентриситетом  горизонтального  круга  называется  расстояние  от

центра  кольца  делений  круга  до  оси  вращения  его.  Эксцентриситет  является  следствием
несовпадения оси вращения круга на теодолите с осью вращения круга при разделении его
на делительной машине.

11.7.1.2.  Экцентриситет  горизонтального  круга  оптических  теодолитов  определяют  по

изменению  разностей  отсчетов  при  совмещении  диаметрально  противоположных  штрихов
круга  (отсчет  t)  и  одного  из  этих  штрихов  (верхнего)  с  неподвижным  индексом,
находящимся в поле зрения отсчетного микроскопа (отсчет t'). Для каждой установки круга
получают

v = t - t'.

При  закрепленной  алидаде  горизонтальный  круг  переставляют  через  каждые 30°, не

допуская при перестановках круга обратных движений, в пределах одного оборота прямым
(вращение круга по часовой стрелке) и обратным (вращением против часовой) ходами.

Запись отсчетов и обработку ведут в соответствии со схемой, приведенной в табл. 11.14.
11.7.1.3. Элементы эксцентриситета круга вычисляют по следующим формулам:
направление эксцентриситета A

э





величину углового эксцентриситета

, где





Т а б л и ц а  11.14

Исследование эксцентриситета горизонтального круга

Теодолит Вильд Т4

Отсчеты по микроскопу



Прямой ход



Обратный ход



Установка

круга A



a



b



v



a



b



v



v

ср



sinA



cosA





0°



17,8"



19,1"



-1,3"



26,2"



27,0"



-0,8"



-1,0"



0,00



+1,00



0,0"



30



17,6



17,2



+0,4



25,6



24,0



+1,6



+1,0



+0,50



+0,87



+1,9



60



17,2



16,1



+1,1



28,0



24,2



+3,8



+2,4



+0,87



+0,50



+2,5



90



15,6



14,8



+0,8



27,0



25,5



+1,5



+1,2



+1,00



0,00



+1,6



120



33,6



33,8



-0,2



26,4



25,9



+0,5



+0,2



+0,87



-0,50



-0,4



150



29,1



31,3



-2,2



16,0



17,9



-1,9



-2,0



+0,50



-0,87



-3,2



180



34,0



38,9



-4,9



34,1



42,0



-7,9



-6,4



0,00



-1,00



-5,8



210



32,0



39,9



-7,9



30,8



39,2



-8,4



-8,2



-0,50



-0,87



-7,7



240



32,0



40,2



-8,2



30,2



40,0



-9,8



-9,0



-0,87



-0,50



-8,3



270



27,0



36,0



-9,0



33,0



40,8



-7,8



-8,4



-1,00



0,00



-7,4



300



33,2



38,2



-5,0



29,8



32,1



-2,3



-3,6



-0,87



+0,50



-5,4



330



28,0



29,6



-1,6



26,2



27,6



-1,4



-1,5



-0,50



+0,87



-2,6

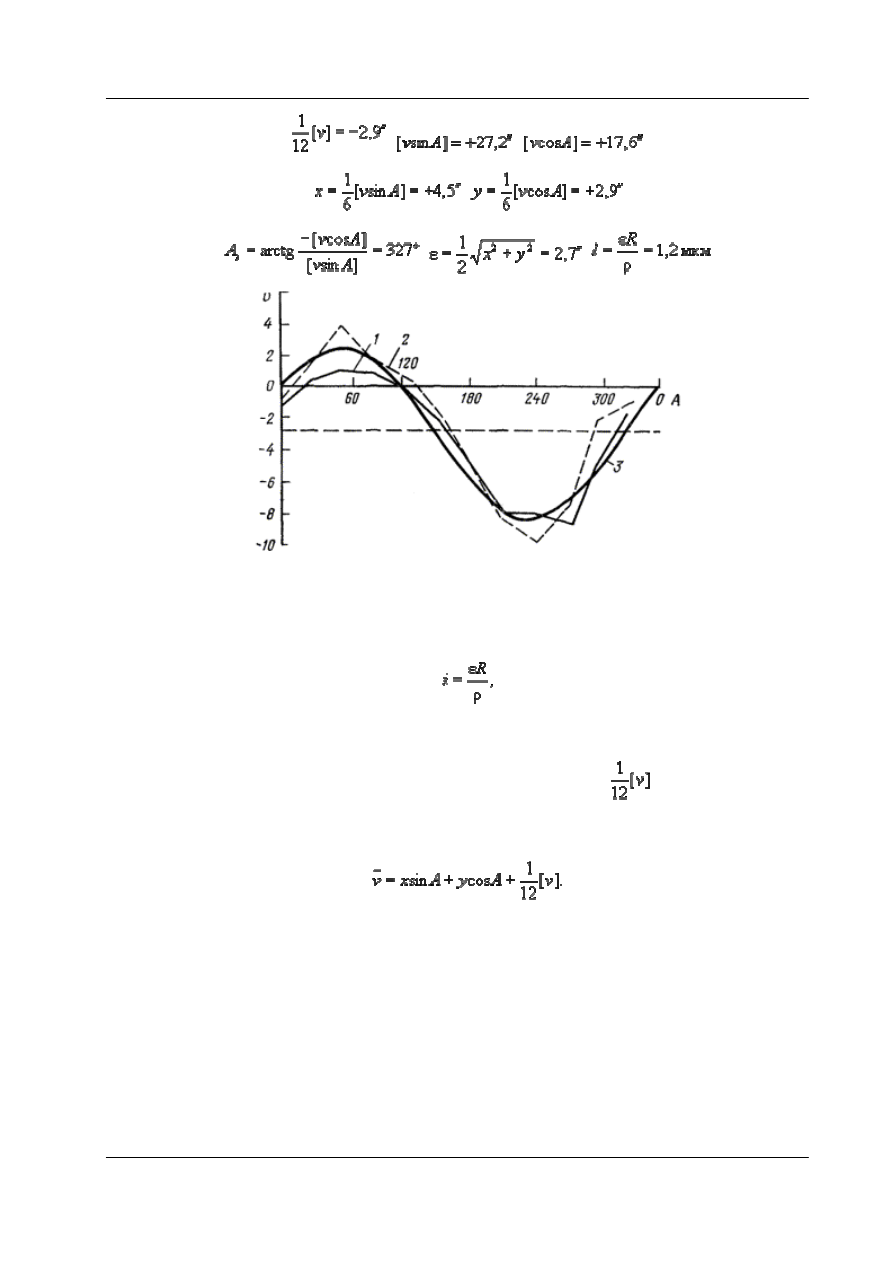

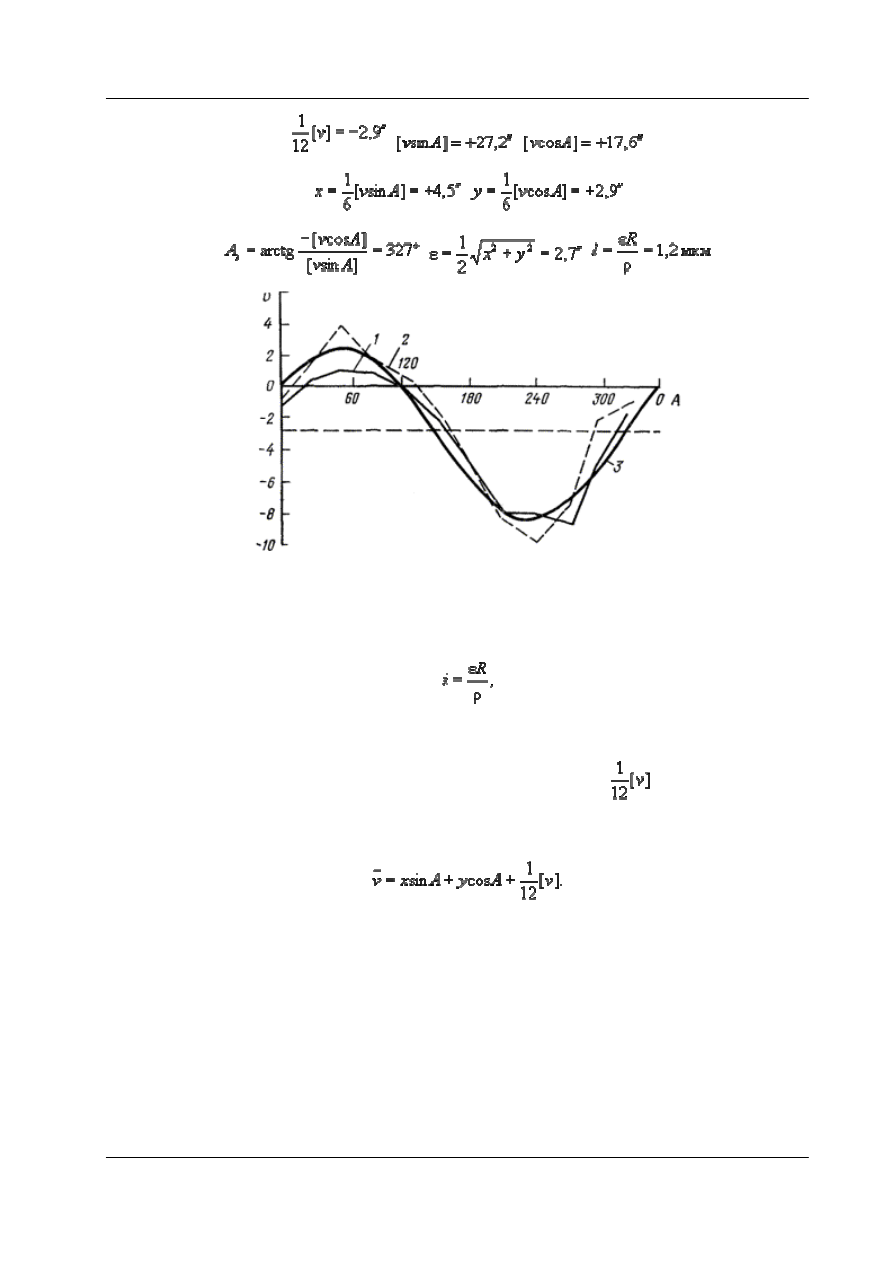

Рис. 11.5. График эксцентриситета горизонтального круга:

1 - прямой ход; 2 - обратный ход; 3 - синусоида



величину линейного эксцентриситета



где R - радиус горизонтального круга.

По  величинам  v  (отдельно  для  прямого  и  обратного  ходов)  строят  график,  на  котором

вычерчивают  ось  симметрии.  Ордината  оси  симметрии  равна

.  На  этом  же  графике

проводят плавную кривую, ординаты которой для каждой установки круга A рассчитывают
по формуле



11.7.1.4. Если удвоенная наибольшая ордината плавной кривой 2f', отсчитываемая от оси

симметрии,  превосходит 10",  то  подсчитывают  совместное  влияние  эксцентриситета
горизонтального  круга  и  алидады  на  величину  колебаний  v  при  наиболее  невыгодной
ориентировке круга и при данной регулировке алидады, т.е. когда центр делений (Д) и центр
вращения  алидады  (А)  располагаются  по  разные  стороны  от  центра  вращения
горизонтального круга (К). Делается это следующим образом.

С графика исследования эксцентриситета круга выбирают параметры плавной кривой f' и

P',  где  f' - наибольшая  ордината  плавной  кривой,  отсчитываемая  от  оси  симметрии;  P' -
абсцисса  точки  пересечения  плавной  кривой  с  осью  симметрии,  от  которой  значения  v
начинают  возрастать.  Подобным  образом  из  материалов  исследования  алидады  выбирают
элементы f и P.
