ПРАВИЛА НАЧЕРТАНИЯ УСЛОВНЫХ ЗНАКОВ НА ТОПОГРАФИЧЕСКИХ ПЛАНАХ ПОДЗЕМНЫХ КОММУНИКАЦИЙ МАСШТАБОВ 1:5000, 1:2000, 1:1000, 1:500 - часть 7

1:500

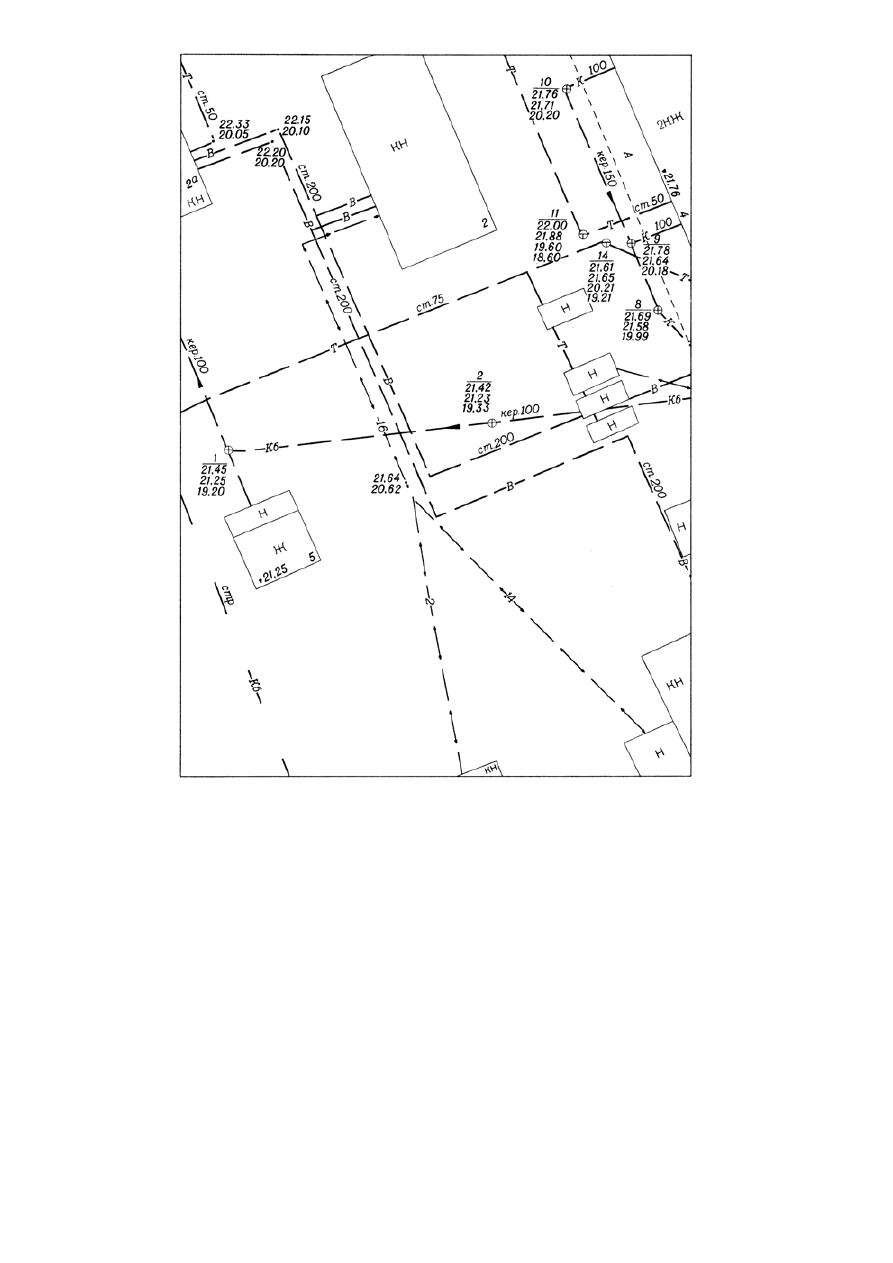

Пример изображения части города с подземными коммуникациями



Таблица 23



1:500

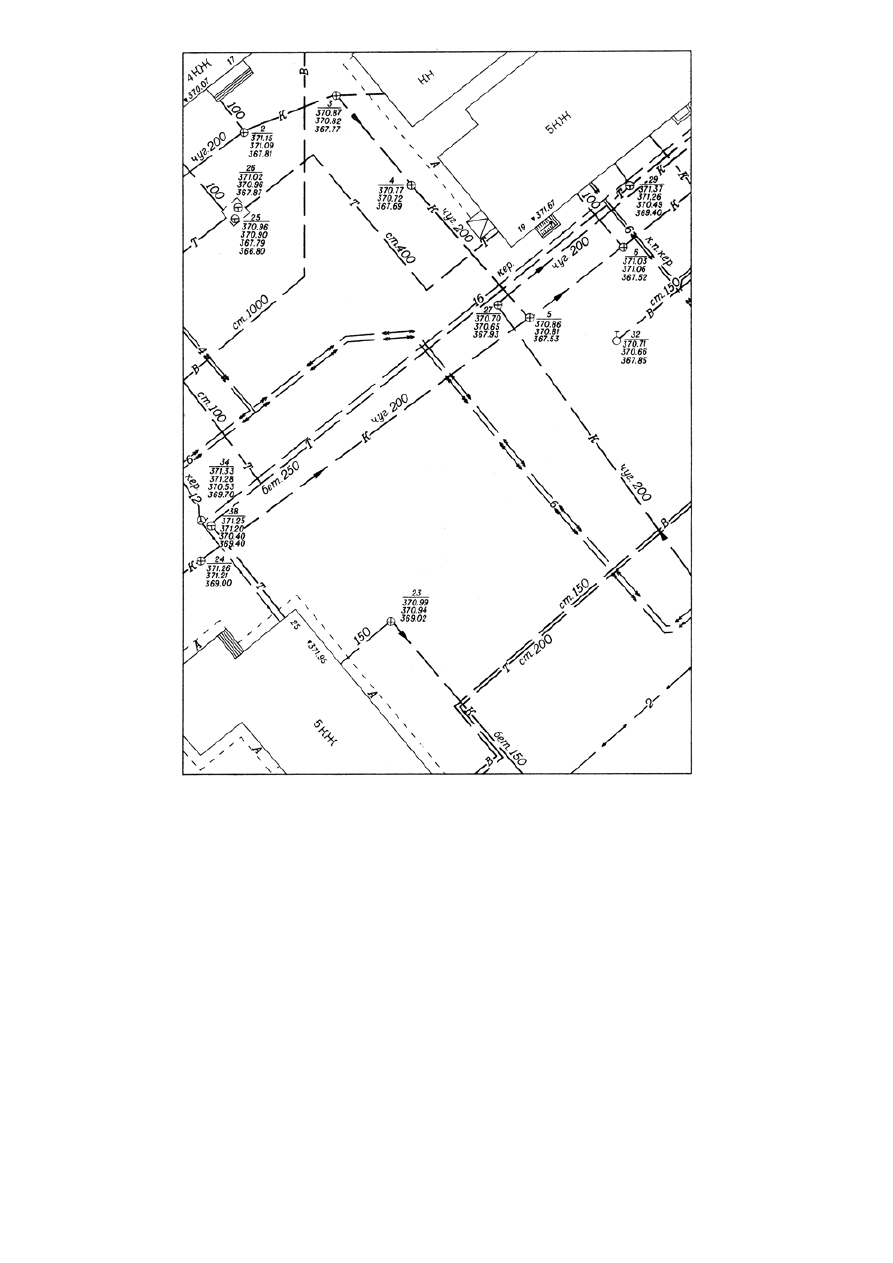

Пример изображения плана подземных коммуникаций с высотными отметками



Таблица 24



1:500

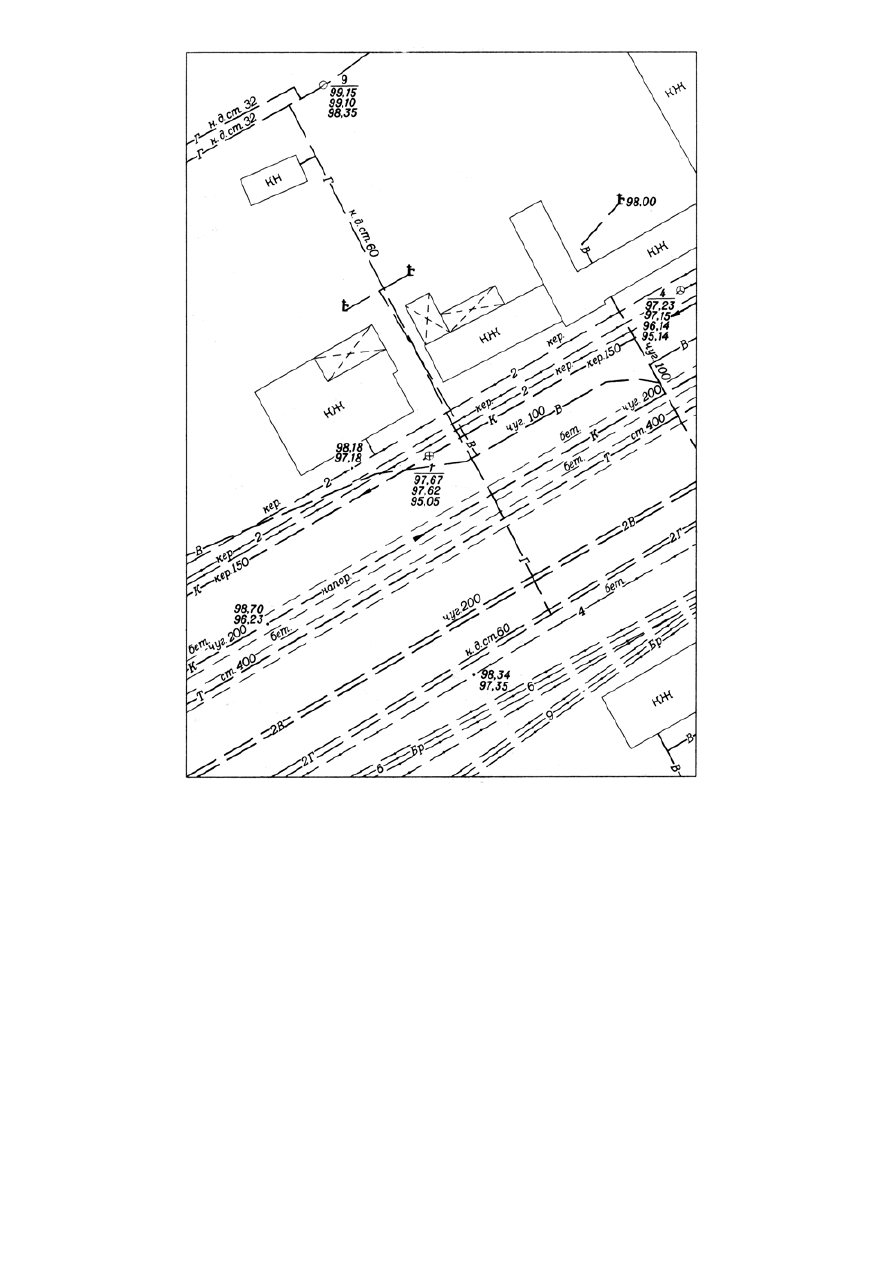

Пример изображения поселка сельского типа с подземными коммуникациями



Таблица 25

1:500




Пример изображения территории бензозаправочной станции с подземными коммуникациями



Таблица 26
