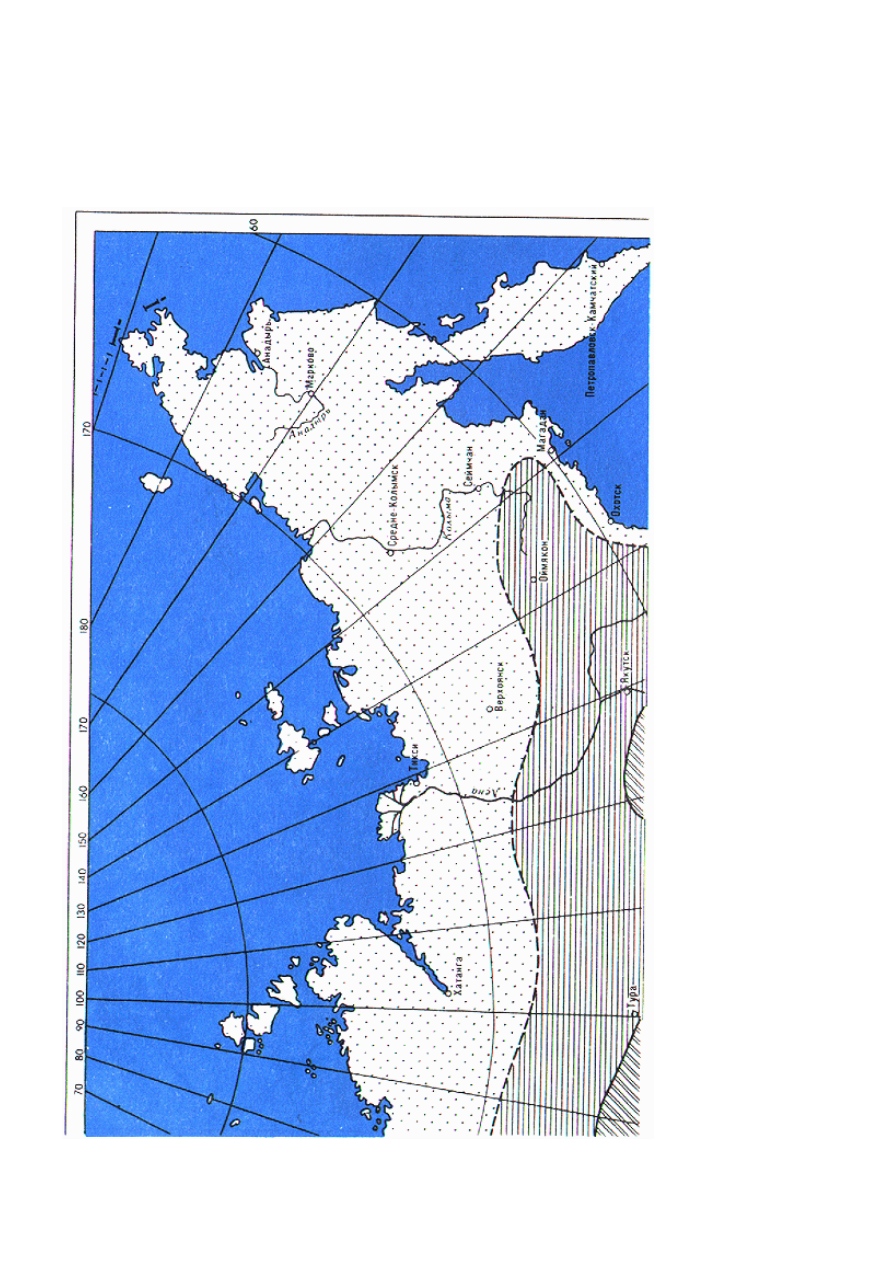

Правила устройства электроустановок - часть 45



175







Ри

с.

 2.

5.

15

.

К

арта

 среднегод

овой

 продол

жит

ел

ьности

 гроз

. Ли

ст

 3

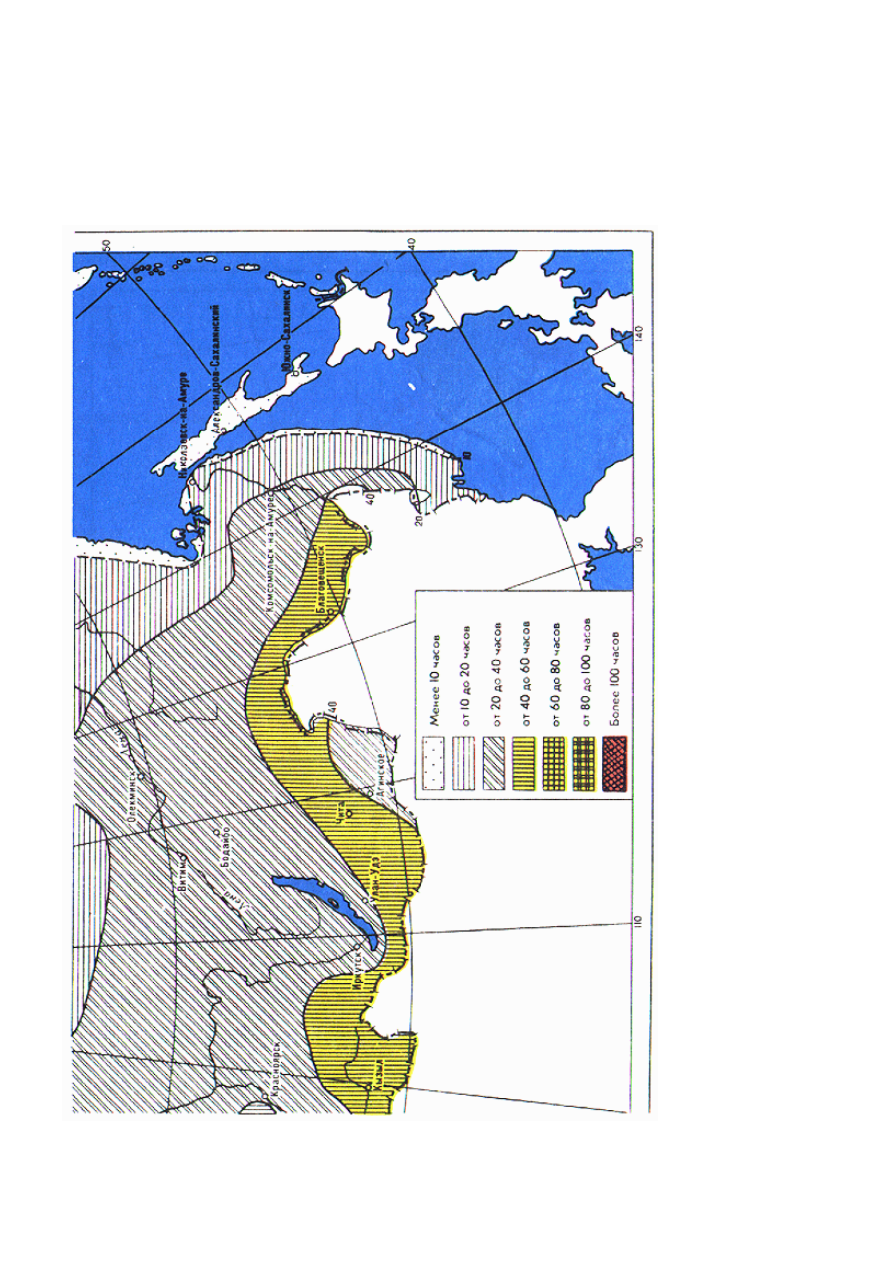

176







Ри

с.

 2.

5.

16

.

К

арта

 среднегод

овой

 продол

жит

ел

ьности

 гроз

. Ли

ст

 4









177

Защита подходов ВЛ к подстанциям должна выполняться в соответствии с требованиями гл. 4.2.
2.5.63.  Для  ВЛ  до 35 кВ  применения  грозозащитных  тросов  не  требуется.  ВЛ 110 кВ  на  деревянных  опорах,  как

правило, не должны защищаться тросами.

2.5.64. Единичные металлические и железобетонные опоры и другие места с ослабленной изоляцией на ВЛ 35 кВ с

деревянными  опорами  должны  защищаться  трубчатыми  разрядниками  или,  при  наличии  АПВ,  защитными
промежутками,  а  на  ВЛ 110-220 кВ - трубчатыми  разрядниками.  При  отсутствии  трубчатых  разрядников 110-220 кВ
необходимых параметров допускается устанавливать вместо них защитные промежутки.

2.5.65.  При  выполнении  защиты  ВЛ  от  грозовых  перенапряжений  тросами  необходимо  руководствоваться

следующим:

1. Одностоечные металлические и железобетонные опоры с одним тросом должны иметь угол защиты не более 30°,

а с двумя тросами для целей грозозащиты - не более 20°.

2.  На  металлических  опорах  с  горизонтальным  расположением  проводов  и  с  двумя  тросами  угол  защиты  по

отношению к внешним проводам должен быть не более 20°; в III, IV и особом районах по гололеду, а также в районах с
частой пляской проводов допускается угол зашиты до 30°.

3.  На  железобетонных  и  деревянных  опорах  портального  типа  угол  защиты  по  отношению  к  крайним  проводам

допускается не более 30°.

4.  При  защите  ВЛ  двумя  тросами  расстояние  между  ними  должно  быть  не  более  пятикратного  расстояния  по

вертикали от тросов до проводов.

2.5.66. Расстояния по вертикали между тросом и проводом ВЛ в середине пролета, без учета отклонения их ветром,

по  условиям  защиты  от  грозовых  перенапряжений  должны  быть  не  менее  приведенных  в  табл. 2.5.18 и  не  менее
расстояния по вертикали между тросом и проводом на опоре.

При промежуточных значениях длин пролетов расстояния определяются интерполяцией.
2.5.67.  Крепление  тросов  на  всех  опорах  ВЛ 220-500 кВ  должно  быть  выполнено  при  помощи  изолятора,

шунтированного искровым промежутком размером 40 мм.

На  каждом  анкерном  участке  длиной  до 10 км  тросы  должны  быть  заземлены  в  одной  точке  путем  устройства

специальных  перемычек  на  анкерной  опоре.  При  большой  длине  анкерных  пролетов  количество  точек  заземления  в
пролете  выбирается  таким,  чтобы  при  наибольшем  значении продольной  электродвижущей силы,  наводимой в тросе
при КЗ на ВЛ, не происходил пробой искровых промежутков на ВЛ.

Изолированное крепление троса рекомендуется выполнять стеклянными изоляторами.
В случае подвески тросов на нескольких изоляторах, например для плавки гололеда на тросах или для связи, размер

искрового промежутка должен быть скоординирован с электрической прочностью гирлянды, на которой подвешен трос.

На подходах ВЛ 220-330 кВ  к подстанциям на длине 2-3 км и на подходе  ВЛ 500 кВ на  длине  не менее 5 км,  если

тросы не используются для емкостного отбора, плавки гололеда или связи, их следует заземлять на каждой опоре.

На  ВЛ 150 кВ  и  ниже,  если  не  предусмотрена  плавка  гололеда  на  тросе,  изолированное  крепление  троса  следует

выполнять  только  на  металлических  и  железобетонных  анкерных  опорах.  Если  такая  плавка  предусмотрена,  то
изолированное крепление троса должно быть выполнено по всей длине ВЛ.



Таблица 2.5.18. Наименьшее расстояние между тросом и проводом в середине пролета





Длина пролета, м

Наименьшее расстояние между тросом и

проводом по вертикали, м

100 2,0



150 3,2



200 4,0



300 5,5



400 7,0



500 8,5



600 10,0



700 11,5



800 13,0



900 14,5



1000 16,0



1200 18,0



1500

21,0








2.5.68. На ВЛ с деревянными опорами портального типа расстояние между фазами по дереву должно быть не менее

5 м для ВЛ напряжением 220 кВ, 4,5 м для ВЛ 150 кВ, 4 м для ВЛ 110 кВ, 3 м для ВЛ 35 кВ.

В отдельных случаях для ВЛ 110-220 кВ при наличии обоснований (небольшие токи КЗ, районы со слабой грозовой

деятельностью, реконструкция и т.п.), допускается уменьшение указанных расстояний до значения, рекомендованного
для ВЛ напряжением на одну ступень ниже.

На одностоечных деревянных опорах допускаются следующие расстояния между фазами по дереву: 2,5 м для ВЛ 35

кВ, 0,75 м для ВЛ 3-20 кВ при условии соблюдения расстояний в пролете согласно 2.5.53.

Применение металлических траверс на деревянных опорах не рекомендуется.





178

Таблица 2.5.19. Наименьшее допустимое изоляционное расстояние

по воздуху от токоведущих до заземленных частей ВЛ





Расчетное условие

Наименьшее изоляционное расстояние, см, при напряжении

ВЛ, кВ



до 10

20

35

110

150

220

330

500

Грозовые перенапряжения для
изоляторов:




















штыревых

15

25

35

-

-

-

-

-

подвесных

20

35

40

100

130

180

260

320

Внутренние перенапряжения

10

15

30

80

110

160

215

300

Рабочее напряжение

-

7

10

25

35

55

80

115

Обеспечение безопасного подъема
на опору

- -



150

150

200

250

350

450



2.5.69.  Кабельные  вставки  в  ВЛ  при  их  длине  менее 1,5 км  должны  быть  защищены  по  обоим  концам  кабеля  от

грозовых  перенапряжений  трубчатыми  или  вентильными  разрядниками.  Заземляющий  зажим  разрядника,
металлические  оболочки  кабеля,  а  также  корпус  кабельной  муфты  должны  быть  соединены  между  собой  по
кратчайшему пути. Заземляющий зажим разрядника должен быть соединен с заземлителем отдельным спуском.

2.5.70. На переходах ВЛ через реки, ущелья и т. п. при высоте опор более 40 м и отсутствии на опорах троса должны

устанавливаться трубчатые разрядники.

2.5.71.  Для  ВЛ,  проходящих  на  высоте  до 1000 м  над  уровнем  моря,  изоляционные  расстояния  по  воздуху  от

проводов  и  арматуры,  находящейся  под  напряжением,  до  заземленных  частей  опор  должны  быть  не  менее
приведенных в табл. 2.5.19.

Изоляционные  расстояния  по  воздуху  между  токоведущими  частями  и  деревянной  опорой,  не  имеющей

заземляющих  спусков,  допускается  уменьшать  на 10%, за  исключением  расстояний,  выбираемых  по  условию
безопасного подъема на опору.

При  прохождении  ВЛ  в  горных  районах  наименьшие  изоляционные  расстояния  по  рабочему  напряжению  и  по

внутренним перенапряжениям должны быть увеличены по сравнению с приведенными в табл. 2.5.19 на 1% на каждые
100 м и выше 1000 м над уровнем моря.

2.5.72.  Наименьшие  расстояния  на  опоре  между  проводами  ВЛ  в  местах  их  пересечения  между  собой  при

транспозиции, ответвлениях, переходе с одного расположения проводов на другое должны быть не менее приведенных
в табл. 2.5.20.

2.5.73.  Дополнительные  требования  к  защите  от  грозовых  перенапряжений  ВЛ  при  пересечении  их  между  собой  и

при пересечении ими различных сооружений приведены в 2.5.122, 2.5.129, 2.5.140 и 2.5.152.



Таблица 2.5.20. Наименьшее расстояние между

фазами ВЛ на опоре





Расчетное условие

Наименьшее расстояние между фазами, см,

при напряжении ВЛ, кВ



до 10

20

35

110

150

220

330

500

Грозовые перенапряжения

20

45

50

135

175

250

310

400

Внутренние перенапряжения

22

33

44

100

140

200

280

420

Рабочее напряжение

-

15

20

45

60

95

140

200


2.5.74. На ВЛ должны быть заземлены:
1) опоры, имеющие грозозащитный трос или другие устройства грозоза щиты;
2) железобетонные и металлические опоры ВЛ 3-35 кВ;
3)  опоры,  на  которых  установлены силовые  или измерительные трансформаторы, разъединители, предохранители

или другие аппараты;

4)  металлические  и  железобетонные  опоры  ВЛ 110-500 кВ  без  тросов  и  других  устройств  грозозащиты,  если  это

необходимо по условиям обеспечения надежной работы релейной защиты и автоматики.

2.5.75. Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 1, должны быть не более приведенных в

табл. 2.5.21.

Сопротивления заземляющих устройств  опор,  указанных в 2.5.74, п. 2, должны быть: для ВЛ 3-20 кВ в населенной

местности, а также для всех ВЛ 35 кВ - не более приведенных в табл. 2.5.21, для ВЛ 3-20 кВ в ненаселенной местности
в грунтах с удельным сопротивлением

ρ

 до 100 Ом·м - не более 30 Ом, а в грунтах с

ρ

 выше 100 Ом·м - не более

0,3

ρ

 Ом.

Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 3, для ВЛ 110 кВ и выше должны быть не более

приведенных в табл. 2.5.22, а для ВЛ 3-35 кВ должны выбираться в соответствии с требованиями 1.7.57 и 1.7.58.

Сопротивления заземляющих устройств опор, указанных в 2.5.74, п. 4, определяются при проектировании ВЛ.
Для  ВЛ,  защищенных  тросами,  сопротивления  заземляющих  устройств,  выполняемых  по  условиям  грозозащиты,

должны обеспечиваться при отсоединенном тросе, а по остальным условиям - при неотсоединенном тросе.
