Правила устройства электроустановок - часть 11

система TN - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части

электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных
проводников;

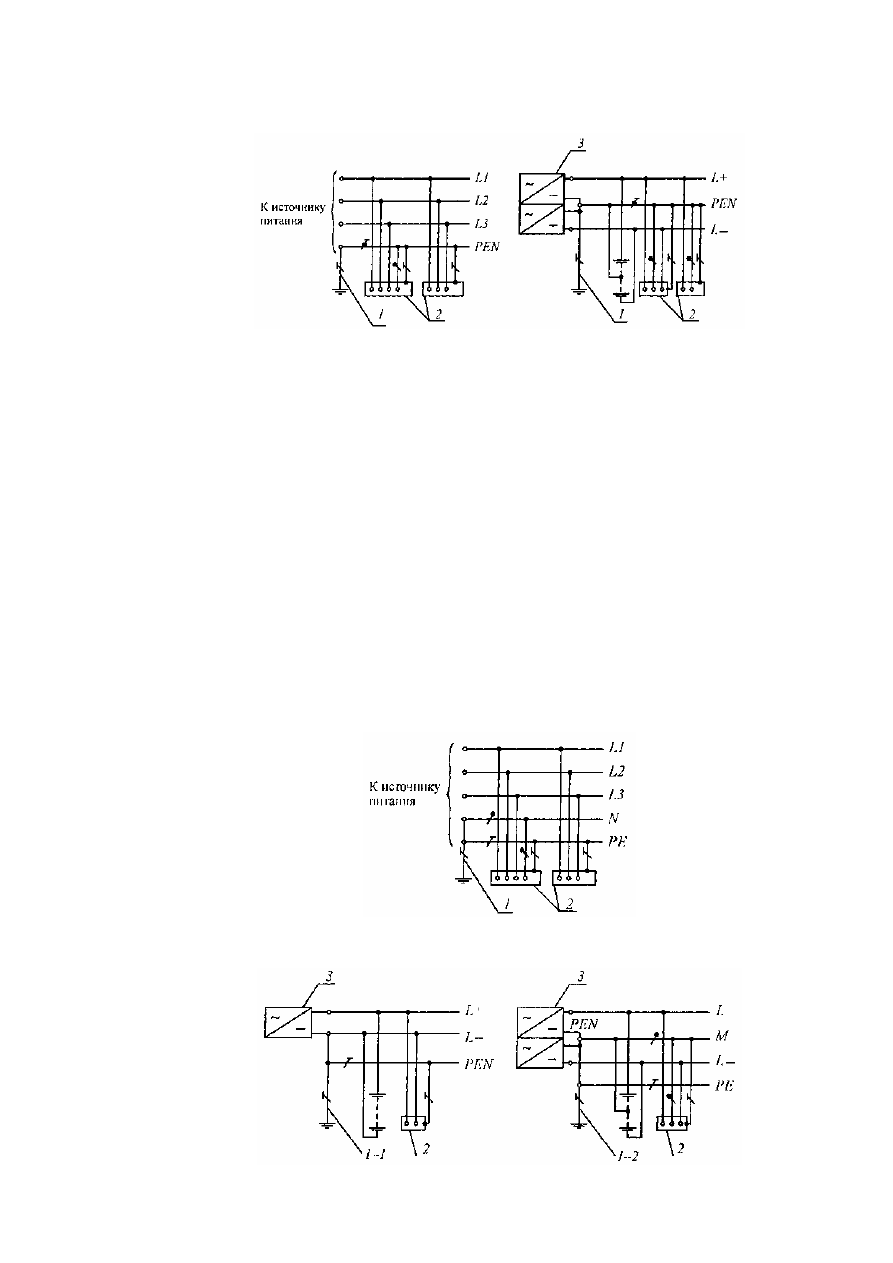

Рис. 1.7.1. Система TN-C переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой рабочий

проводники совмещены в одном проводнике:

1 - заземлитель нейтрали (средней точки) источника питания;

2 - открытые проводящие части; 3 - источник питания постоянного тока

система TN-С - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном

проводнике на всем ее протяжении (рис. 1.7.1);

система TN-S - система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее

протяжении (рис. 1.7.2);

система TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников

совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 1.7.3);

система IT - система, в которой нейтраль источника питания изолирована от земли или заземлена через

приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки
заземлены (рис. 1.7.4);

система ТТ - система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части

электроустановки заземлены при помощи заземляющего устройства, электрически независимого от
глухозаземленной нейтрали источника (рис. 1.7.5).

Первая буква - состояние нейтрали источника питания относительно земли:
Т - заземленная нейтраль;
I - изолированная нейтраль.

Рис. 1.7.2. Система TN—S переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой рабочий

проводники разделены:

1 - заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока;

1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - источник

питания

Вторая-буква - состояние открытых проводящих частей относительно земли:
Т - открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или

какой-либо точки питающей сети;

N - открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
Последующие (после N) буквы - совмещение в одном проводнике или разделение функций нулевого рабочего

и нулевого защитного проводников:

S - нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;

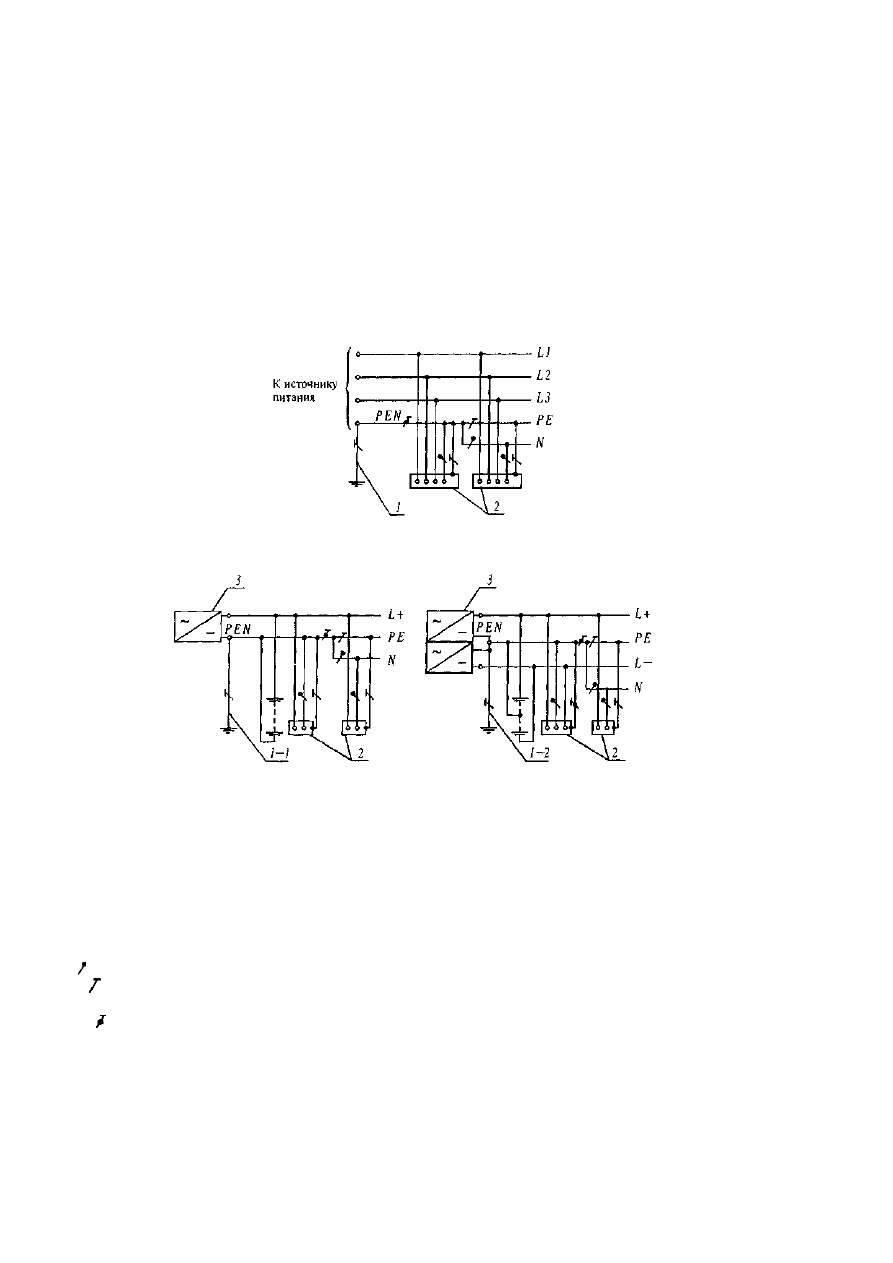

Рис. 1.7.3. Система TN-C-S переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой рабочий

проводники совмещены в одном проводнике в части системы:

1 — заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока;

1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части, 3 - источник

питания

С - функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-

проводник);

N - - нулевой рабочий (нейтральный) проводник;
РЕ - - защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник

системы уравнивания потенциалов);

PEN - - совмещенный нулевой защитный и нулевой рабочий проводники.

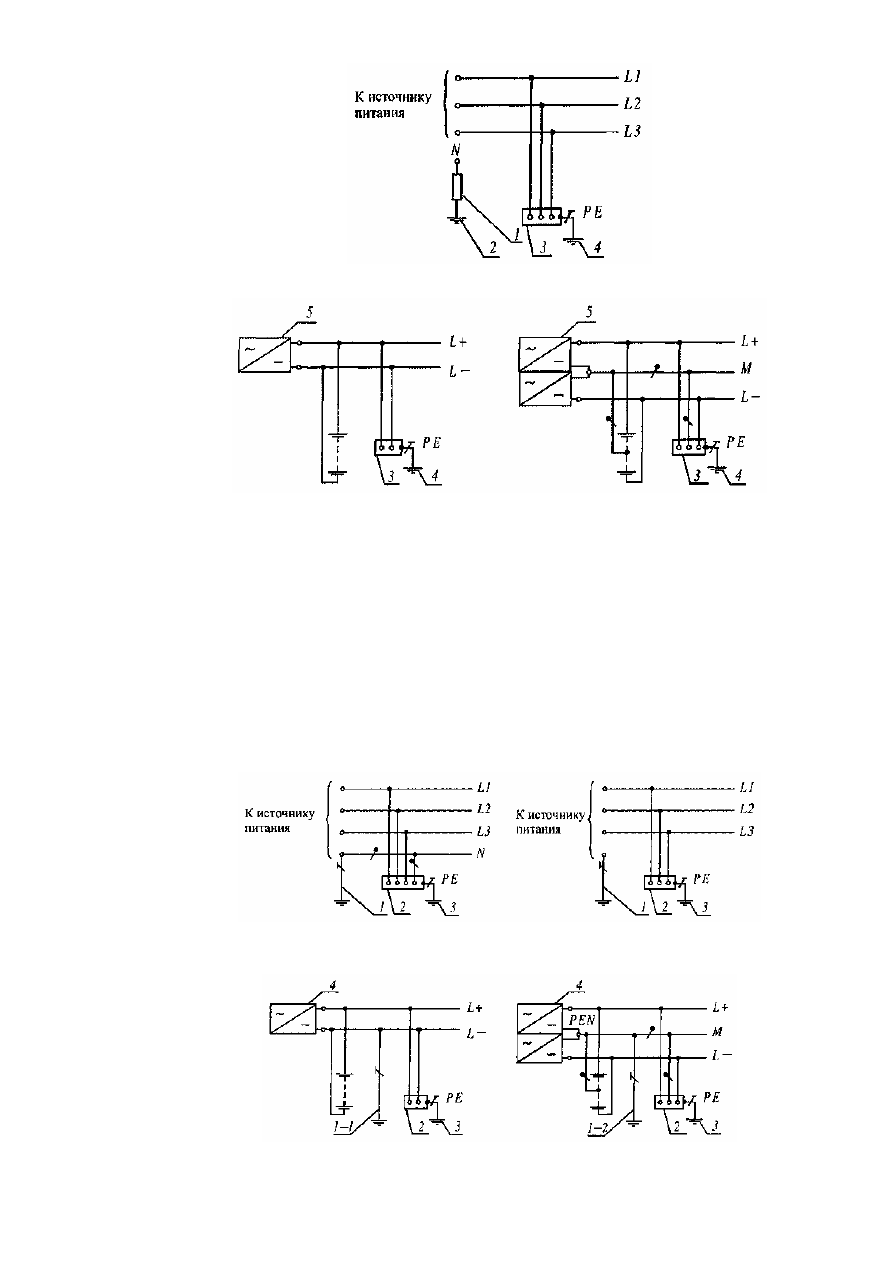

Рис. 1.7.4. Система IT переменного (а) и постоянного (б) тока. Открытые проводящие

части электроустановки заземлены. Нейтраль источника питания изолирована от земли

или заземлена через большое сопротивление:

1 - сопротивление заземления нейтрали источника питания (если имеется); 2 — заземлитель;

3 — открытые проводящие части; 4 - заземляющее устройство электроустановки;

5 - источник питания

1.7.4. Электрическая сеть с эффективно заземленной нейтралью - трехфазная электрическая сеть напряжением

выше 1 кВ, в которой коэффициент замыкания на землю не превышает 1,4.

Коэффициент замыкания на землю в трехфазной электрической сети - отношение разности потенциалов между

неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов
между фазой и землей в этой точке до замыкания.

Рис. 1.7.5. Система ТТ переменного (а) и постоянного (б) тока. Открытые проводящие части электроустановки

заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:

1 - заземлитель нейтрали источника переменного тока; 1-1 - заземлитель вывода источника постоянного тока;

1-2 — заземлитель средней точки источника постоянного тока; 2 - открытые проводящие части; 3 - заземлитель

открытых проводящих частей электроустановки;

4 - источник питания

1.7.5. Глухозаземленная нейтраль - нейтраль трансформатора или генератора, присоединенная

непосредственно к заземляющему устройству. Глухозаземленным может быть также вывод источника
однофазного переменного тока или полюс источника постоянного тока в двухпроводных сетях, а также средняя
точка в трехпроводных сетях постоянного тока.

1.7.6. Изолированная нейтраль - нейтраль трансформатора или генератора, неприсоединенная к заземляющему

устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты
и других аналогичных им устройств.

1.7.7. Проводящая часть - часть, которая может проводить электрический ток.
1.7.8. Токоведущая часть - проводящая часть электроустановки, находящаяся в процессе ее работы под

рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).

1.7.9. Открытая проводящая часть - доступная прикосновению проводящая часть электроустановки, нормально

не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной
изоляции.

1.7.10. Сторонняя проводящая часть - проводящая часть, не являющаяся частью электроустановки.
1.7.11. Прямое прикосновение - электрический контакт людей или животных с токоведущими частями,

находящимися под напряжением.

1.7.12. Косвенное прикосновение - электрический контакт людей или животных с открытыми проводящими

частями, оказавшимися под напряжением при повреждении изоляции.

1.7.13. Защита от прямого прикосновения - защита для предотвращения прикосновения к токоведущим частям,

находящимся под напряжением.

1.7.14. Защита при косвенном прикосновении - защита от поражения электрическим током при прикосновении

к открытым проводящим частям, оказавшимся под напряжением при повреждении изоляции.

Термин повреждение изоляции следует понимать как единственное повреждение изоляции.
1.7.15. Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей,

находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

1.7.16. Искусственный заземлитель - заземлитель, специально выполняемый для целей заземления.
1.7.17. Естественный заземлитель - сторонняя проводящая часть, находящаяся в электрическом контакте с

землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

1.7.18. Заземляющий проводник - проводник, соединяющий заземляемую часть (точку) с заземлителем.
1.7.19. Заземляющее устройство - совокупность заземлителя и заземляющих проводников.
1.7.20. Зона нулевого потенциала (относительная земля) - часть земли, находящаяся вне зоны влияния какого-

либо заземлителя, электрический потенциал которой принимается равным нулю.

1.7.21. Зона растекания (локальная земля) - зона земли между заземлителем и зоной нулевого потенциала.
Термин земля, используемый в главе, следует понимать как земля в зоне растекания.
1.7.22. Замыкание на землю - случайный электрический контакт между токоведущими частями, находящимися

под напряжением, и землей.

1.7.23. Напряжение на заземляющем устройстве - напряжение, возникающее при стекании тока с заземлителя в

землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

1.7.24. Напряжение прикосновения - напряжение между двумя проводящими частями или между проводящей

частью и землей при одновременном прикосновении к ним человека или животного.

Ожидаемое напряжение прикосновения - напряжение между одновременно доступными прикосновению

проводящими частями, когда человек или животное их не касается.

1.7.25. Напряжение шага - напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от

другой, которое принимается равным длине шага человека.

1.7.26. Сопротивление заземляющего устройства - отношение напряжения на заземляющем устройстве к току,

стекающему с заземлителя в землю.

1.7.27. Эквивалентное удельное сопротивление земли с неоднородной структурой - удельное электрическое

сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же
значение, что и в земле с неоднородной структурой.

Термин удельное сопротивление, используемый в главе для земли с неоднородной структурой, следует

понимать как эквивалентное удельное сопротивление.

1.7.28. Заземление - преднамеренное электрическое соединение какой-либо точки сети, электроустановки или

оборудования с заземляющим устройством.

1.7.29. Защитное заземление - заземление, выполняемое в целях электробезопасности.
1.7.30. Рабочее (функциональное) заземление - заземление точки или точек токоведущих частей

электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).
