ЗИЛ-5301. Регулировка дифференциала

Регулировка преднатяга подшипников дифференциала и контроль бокового зазора в зацеплении шестерен главной передачи.

Боковой зазор в зацеплении главной передачи, увеличившийся вследствие износа зубьев, регулировкой не уменьшают, т.к. это приводит к нарушению зацепления и, как следствие, к повышенному износу зубьев, повышенному шуму или поломке зубьев. увеличенные зазоры в, подшипниках устраняют. не нарушая взаимного положения шестерен. для регулировки подшипников необходимо:

1. Слить масло через сливное отверстие;

2. Снять крышку картера;

рис. 1

3. Отвернуть гайки крепления полуоси к ступице, снять со шпилек пружинные шайбы и четыре разжимные втулки. Ввернуть два болта М10х1,5 в отверстия фланца (рис. 1), сдвинуть его с места, после чего снять вручную полуось, прокладку и корпус манжеты вместе с манжетой. Таким же способом извлечь другую полуось;

рис. 2

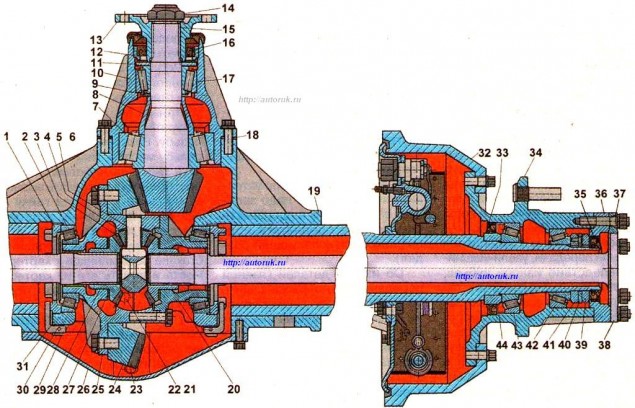

4. Вынуть шплинты 29 (см. рис. 2) из стопоров 30;

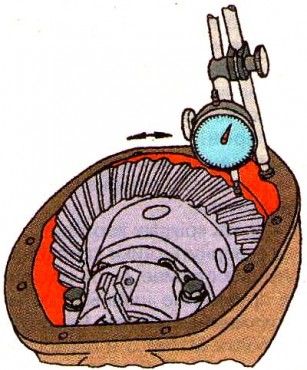

5. Боковой зазор в зацеплении измеряют индикатором, установленным на широкой части зуба (рис.3).

рис. 3

Величина зазора должна быть 0,2…0,28 мм. Окончательную проверку зазора следует проводить после регулировок преднатяга подшипников и пятна контакта в зацеплении;

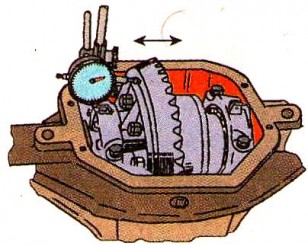

6. Для обеспечения необходимого предварительного натяга в подшипниках дифференциала сначала регулировочные гайки равномерно затягивают до устранения осевого зазора (без натяга) в подшипниках, поворачивая при этом дифференциал для правильной установки роликов в подшипниках. Если вращение регулировочных гаек затруднено, то нужно расконтрить и ослабить затяжку болтов крепления крышек подшипников. Осевой зазор замеряется индикатором (рис.4);

рис. 4

7. Для получения правильного преднатяга гайки с обеих сторон затягиваются на два паза от положения нулевого зазора. После окончательной проверки бокового зазора в трех равномерно расположенных зубьях регулировочные гайки стопорятся.
