ЗИЛ-5301. Сборка и установка сцепления

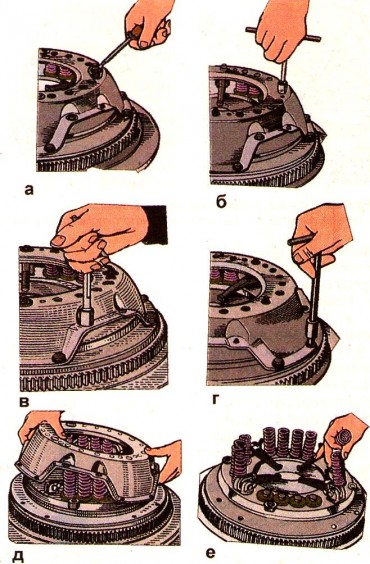

Сборку нажимного диска следует производить в последовательности, обратной разборке, на вспомогательном маховике, используемом как приспособление, подкладывая под нажимной диск сцепления стальной диск диаметром 300 мм и толщиной 9,8   мм для регулировки положения рычагов. Установить маховик на слесарный верстак, положить на него стальной диск и установить на нем нажимной диск сцепления (см. рис 1).

рис. 1

Собрать игольчатые подшипники, для чего следует вставить в отверстие рычага технологический шарик из мягкой маслостойкой резины диаметром 8,8...9,5 мм, затем вставить между резиновым шариком и стенкой отверстия рычага девятнадцать игольчатых роликов, смазанных смазкой «Литол-24».

Аналогичным путем вставить девятнадцать игольчатых роликов во второе отверстие рычага.

Совместить отверстие опорной вилки с отверстием рычага; при этом сферический выступ внутреннего конца рычага должен быть направлен в одну сторону с резьбовым стержнем у вилки.

Вставить короткий палец в совмещенные отверстия, вытолкнув при этом резиновый шарик.

Зашплинтовать палец.

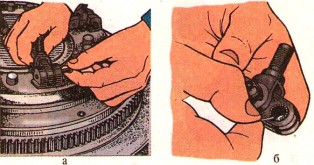

Соблюдая разметку, сделанную при разборке, установить рычаг в паз между проушин нажимного диска, совместив отверстия в рычаге и проушинах. Вставить длинный палец (см.рис.2,а) в совмещенные отверстия, вытолкнув при этомрезиновый шарик. Зашплинтовать палец.

рис. 2

В случае отсутствия резиновых шариков сборку игольчатых роликов можно вести с нанесением на поверхность отверстий слоя смазки, к которому ролики как бы приклеиваются. Причем во второе отверстие игольчатые ролики нужно закладывать после сборки рычага с вилкой (см.рис.2,б).

Аналогичным образом установить остальные рычаги. При этом головки пальцев должны занимать положение по направлению вращения.

рис. 3

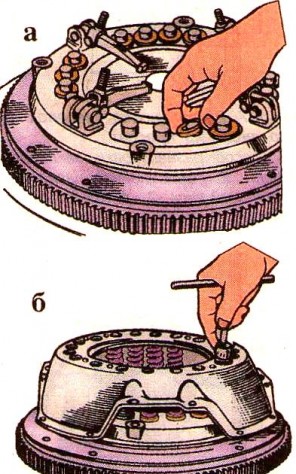

На выступы нажимного диска положить теплоизолирующие шайбы (рис.→ 3,а), а на шайбы поставить нажимные пружины (см. рис.1,е). Совместив метки на кожухе и диске, сделанные при разборке для сохранения балансировки, установить кожух сцепления на пружины (см. рис.1,д), направив их на выступы на внутренней поверхности кожуха; при этом резьбовые концы опорных вилок должны войти в отверстия кожуха.

Чтобы исключить выскакивание резьбовых стержней вилок рычагов из отверстий кожуха, желательно на них одеть удлинители в виде тонкостенных трубочек Совместить отверстия на опорных лапах кожуха с резьбовыми отверстиями вспомогательного маховика, поставить удлиненные центрирующие болты и притянуть лапы кожуха к маховику, завертывая постепенно и последовательно все болты.

Установить втулки в фасонные отверстия парных тангенциальных пружинных пластин, ввернуть болты крепления этих пластин, затянуть болты (момент затяжки должен быть 10...15 Нм), затем застопорить их, отогнув тонкий буртик втулки на грань головки болта. Навернуть регулировочные гайки на резьбовые стержни вилок до совпадения торца гайки с торцом резьбового стержня вилки.Установить опорные прижимные пластины и замочные пластины на регулировочные гайки, ввернуть болты крепления этих пластин и затянуть их предварительно до момента соприкосновения концов опорных пластин с кожухом.

Регулировка рычагов выключения сцепления

рис. 4

Не снимая собранного нажимного диска сцепления с вспомогательного маховика, используемого как приспособление, надо произвести регулировку положения концов рычагов относительно рабочей поверхности нажимного диска.

Вращая регулировочные гайки гаечным ключом (рис. 4), установить все рычаги в такое положение, чтобы расстояние от рабочей поверхности нажимного диска до вершин сферических выступов на внутренних концах рычагов было в пределах 39,7...40,7 мм. При этом концы рычагов должны лежать в одной плоскости, параллельной рабочей поверхности нажимного диска с точностью до 0,5 мм.

Измерения следует производить с помощью штангенрейсмаса ШР-250 ГОСТ 164-73, опирая его на стальной диск, заменяющий ведомый диск. Рис. 4 . Регулировка и проверка расположения рычагов выключения сцепления с помощью диска и штангенрейсмаса Закончив регулировку сцепления, надо затянуть болты крепления опорных пластин (момент затяжки 10...15 Нм), застопорить болты отгибанием одного усика замочной пластины вдоль грани болта и застопорить резьбовое соединение регулировочной гайки с резьбовым концом вилки (закернить в одной точке). Отвернуть болты крепления кожуха к вспомогательному маховику и снять диск в сборе с кожухом. При этом все болты следует отвертывать постепенно и последовательно во избежание деформации кожуха сцепления.

Установка сцепления на двигатель

Поставить ведомый диск, направив выступающую часть ступицы диска к маховику, установить на маховике нажимной диск в сборе с кожухом, совместив имеющиеся метки на кожухе и маховике, закрепить кожух на маховике, завернув предварительно несколько крепежных болтов от руки. Сцентрировать ведомый диск относительно маховика специальной шлицевой оправкой или вспомогательным первичным валом коробки передач, вставив его в шлицевое отверстие ступицы ведомого диска и в подшипник фланца коленчатого вала. Ввернуть недостающие крепежные болты и окончательно подтянуть кожух к маховику, предварительно подложив под головки болтов пружинные шайбы. Затягивать все болты нужно постепенно и последовательно крутящим моментом 28...36 Н м.Вынуть из шлицевого отверстия вспомогательный вал. Установить вилку выключения сцепления, фланец вилки и закрепить его болтами с пружинными шайбами. Затем надеть рычаг вилки на мелкие шлицы, совместив метки на рычаге и торце вилки, вставить и завернуть стопорный винт рычага с пружинной шайбой.

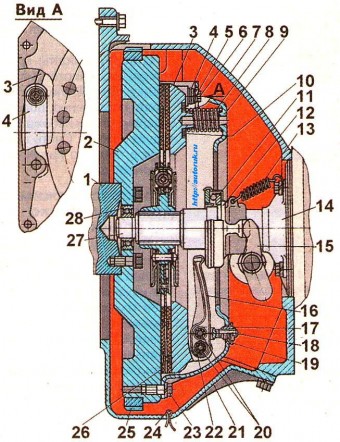

Некоторые слесари по неопытности устанавливают ведомый диск не той стороной, хотя в принципе его можно поставить и не той стороной. Но в этом случае диск быстро выйдет из строя. Посмотрите в разрезе и поставьте как на картинке.
