ЗИЛ-5301. Регулировка корректора по наддуву дизеля Д-245

Начало движения штока должно происходить при давлении воздуха в наддиафрагменном пространстве, равном 0,005-0,010 МПа.

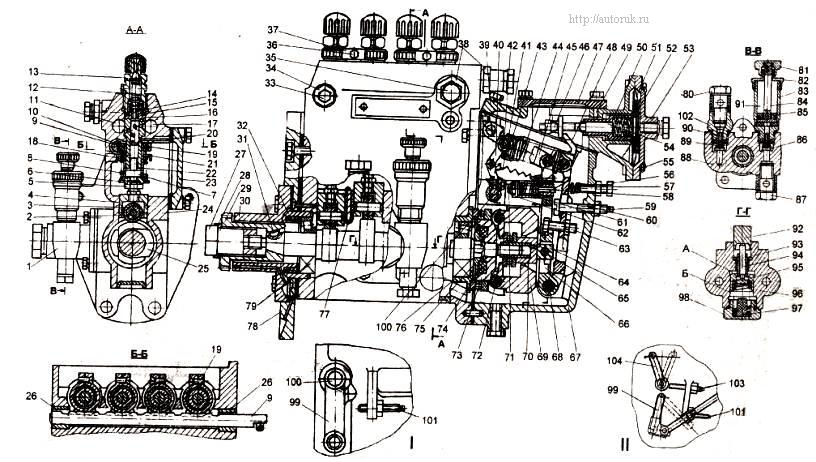

При отсутствии давления в наддиафрагменном пространстве средняя цикловая подача устанавливается перемещением упора 46 (см. рис. 1) и должна составлять 60...70 мм³ цикл при частоте вращения кулачкового вала насоса 550 мин^-1.

рис. 1

Регулировку начала движения диафрагмы 51 (штока 54) надо производить изменением предварительного сжатия пружины посредством ввертывания или вывертывания втулки 50. Движение втулки 50 в сторону диафрагмы увеличивает давление воздуха, соответствующее началу срабатывания диафрагмы; движение втулки от диафрагмы уменьшает давление воздуха, соответствующее началу срабатывания диафрагмы.

После регулировки начала движения диафрагмы (штока) установить штифт 49 в отверстие корпуса корректора. При установке штифта следить, чтобы его верхний торец не выступал над верхней плоскостью корпуса КПН, для чего, при необходимости, повернуть в ту или иную сторону втулку корректора 50 не более чем на 30°. Давление начала движения диафрагмы (штока) должно оставаться в установленных пределах.

Давление, соответствующее концу срабатывания КПН, определять рядом последовательных замеров производительности по секциям насоса при соответствующей частоте вращения кулачкового вала топливного насоса. Конец срабатывания КПН должен быть при частоте 550 мин^-1 и давлении 0,012...0,015 МПа.

Установить номинальную частоту вращения кулачкового вала насоса 1200 мин^-1, создать давление в наддиафрагменном пространстве 0,06...0,065 МПа и убедиться, что насос обеспечивает номинальную подачу в соответствии с регулировочной табл. 3-20. Установить болт штуцера, крышку корпуса корректора.

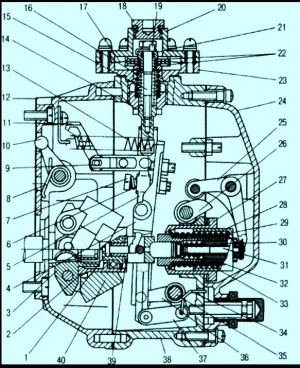

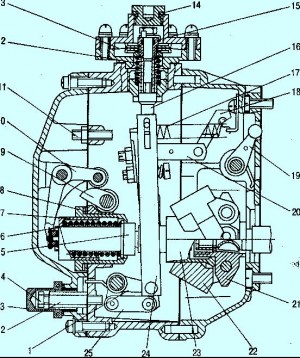

Регулятор ТНВД Евро - 3
