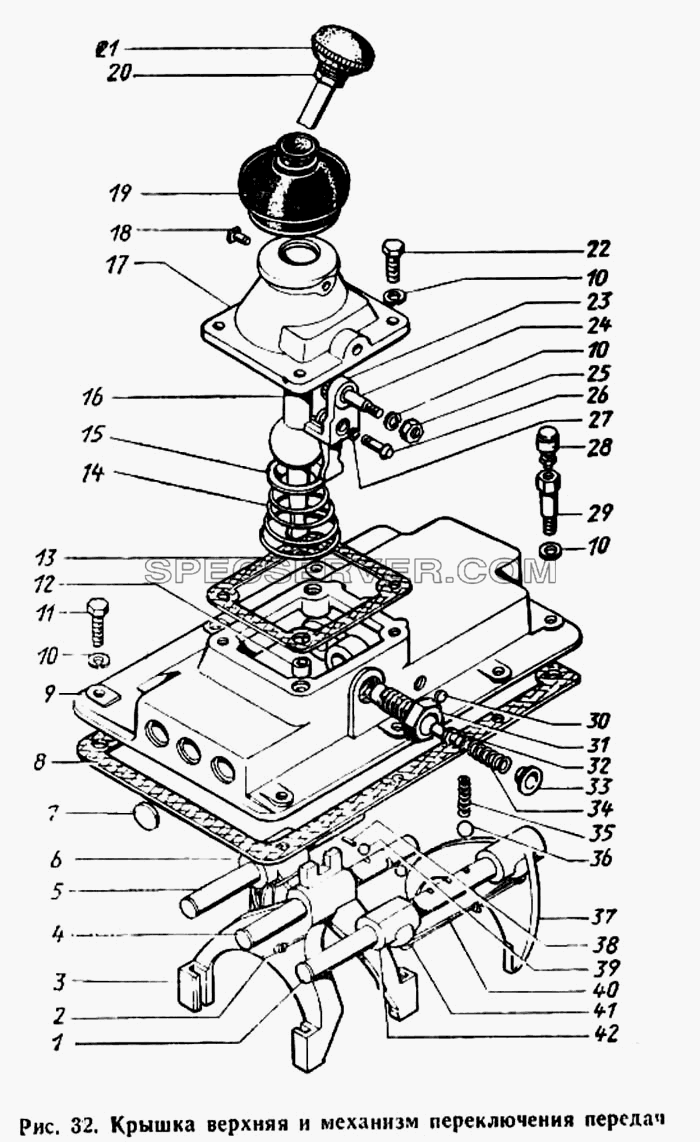

Запчасти: Крышка верхняя и механизм переключения передач для ЗиЛа 431410 Каталог 1989 г.
Крышка верхняя и механизм переключения передач для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Таблица запасных частей

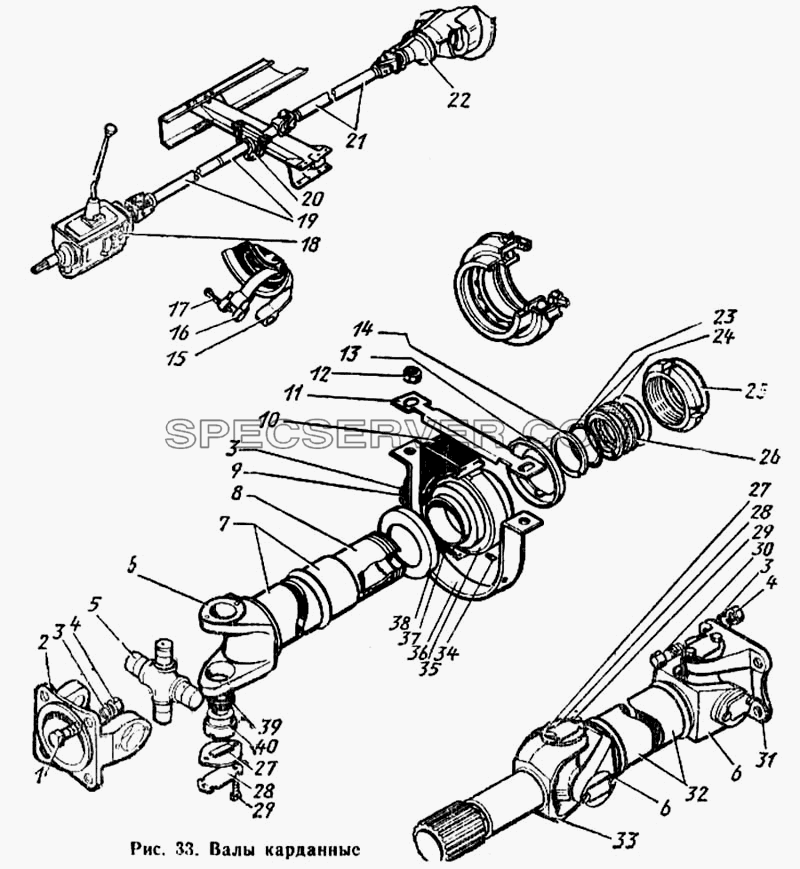

Запчасти: Валы карданные для ЗиЛа 431410 Каталог 1989 г.
Валы карданные для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Таблица запасных частей

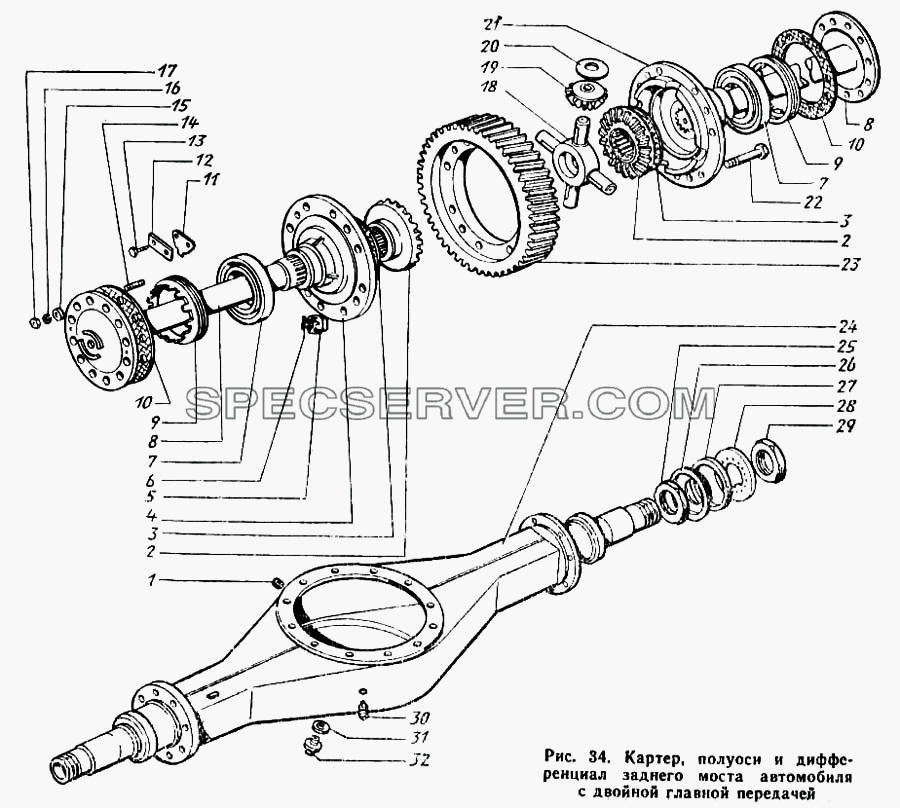

Картер, полуоси и дифференциал заднего моста автомобиля с двойной главной передачей для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Картер, полуоси и дифференциал заднего моста автомобиля с двойной главной передачей для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Таблица запасных частей
Передача заднего моста двойная главная для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Передача заднего моста двойная главная для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
120-2402089 |
Шайба регулировочная 2,05...2,07 мм |
- |
|
120-2402090 |
Шайба регулировочная 2,15...2,17 мм |
- |
|
120-2402091 |
Шайба регулировочная 2,25...2,27 мм |
- |
|
120-2402093 |
Шайба регулировочная 2,45...2,47 мм |
- |
|
120-2402095 |
Шайба регулировочная 2,60...2,62 мм |
- |
|
130-2402006 |
Картер редуктора заднего моста со стопорными пластинами в сборе |
- |
|
130-2402009 |
Картер редуктора |
- |
|
130-2402010-А2 |
Редуктор заднего моста в сборе |
- |
|
130-2402015-Б |
Картер редуктора в сборе |
- |
|
130-2402020 |
Шестерни ведущая и ведомая конические (комплект) |
- |
|
130-2402102 |
Шестерни цилиндрические ведущая и ведомая (комплект) |
- |
|
130-2402234-Б |
Прокладка картера толщиной 0,05 мм |
1 |
|
303270-П |
Гайка вала ведущей конической шестерни |
2 |
|
130-2402036 |
Фланец ведущей конической шестерни с маслоотражателем в сборе |
3 |
|
201497-П8 |
Болт |
4 |
|
252136-П2 |
Шайба пружинная |
5 |
|
201542-П8 |
Болт |
6 |
|
252137-П2 |
Шайба пружинная |
7 |
|
120-2402049 |
Стакан подшипников ведущей шестерни |
8 |
|
120-2402098 |
Прокладка 0,20 мм |
8 |
|
120-2402099 |
Прокладка 0,10 мм |
8 |
|
120-2402100 |
Прокладка 0,05 мм |
8 |
|
130-2402230-Б |
Прокладка 1,00 мм |
8 |
|
130-2402231-Б |
Прокладка 0,50 мм |
8 |
|
130-2402232-Б |
Прокладка 0,20 мм |
8 |
|
130-2402233-В |
Прокладка 0,10 мм |
9 |
|
201544-П8 |
Болт |
10 |
|
130-2402220-Б |
Гнездо правое в сборе |
11 |
|
306520-П |
Подшипник |
12 |
|
130-2402018-Б |
Картер редуктора |
13 |
|
130-2402034-Б |
Картер редуктора |
14 |
|
130-2402110-Б |
Шестерня ведущая цилиндрическая |
15 |
|
130-2402120-Б |
Шестерня ведомая цилиндрическая |
16 |
|
301538-П8 |
Болт |
17 |
|
130-2402077 |
Пластина стопорная болта крышки подшипника дифференциала |
18 |
|
130-2403060 |
Колесо зубчатое ведомое |
19 |
|
130-2402063 |
Заклепка крепления ведомой конической шестерни и ведущей цилиндрической шестерни |
20 |
|
120-2402019 |
Крышка |
21 |
|
130-2402221-Б |
Гнездо левое в сборе |
22 |
|
306545-П |
Подшипник |
23 |
|
308614-П8 |
Шпилька |
24 |
|
250515-П8 |
Гайка |
25 |
|
130-2402017 |
Шестерня ведущая |
26 |
|
485416 |
Подшипник |
27 |
|
120-2402097 |
Прокладка стакана ведущей шестерни толщиной 0,5 мм |
28 |
|
120-3402029 |
Втулка распорная |
29 |
|
120-2402088 |
Шайба подшипников ведущей конической шестерни регулировочная толщиной 2,0 - 2,02 мм |
30 |
|
130-2402038 |
Шайба ведущей конической шестерни |
31 |
|
120-2402047 |
Прокладка |
32 |
|
120-2402051-Б |
Крышка переднего подшипника ведущей конической шестерни |
33 |
|
120-2402052-А3 |
Манжета вторичного вала в сборе |
34 |
|
120-2402092 |
Шайба 2,35...2,37 мм |
34 |
|
120-2402094 |
Шайба 2,55...2,57 мм |
34 |
|
305703-П |
Шайба |
35 |
|
258071-П |
Шплинт |

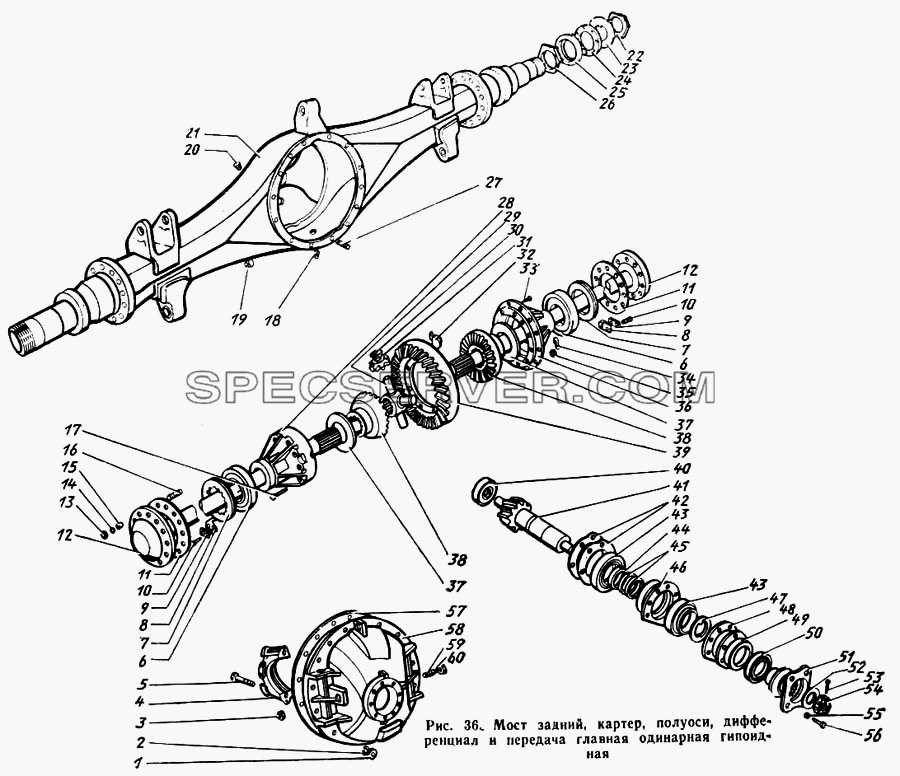

Мост задний, картер, полуоси, дифференциал и передача главная одинарная гипоидная для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Мост задний, картер, полуоси, дифференциал и передача главная одинарная гипоидная для ЗиЛа 431410 Каталог 1989 г. (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
130-2402077 |
Пластина стопорная болта крышки подшипника дифференциала |
- |
|
130Г-2400008 |
Мост задний с транспортными пробками в сборе |
- |
|
130Г-2400010 |
Мост задний в сборе |
- |
|
130Г-2401006 |
Картер заднего моста с гайками в сборе |
- |
|
130Г-2402010 |
Передача заднего моста главная в сборе |
- |
|
130Г-2402012 |
Шестерня главной передачи заднего моста ведущая в сборе |
- |
|
130Г-2402015 |
Картер главной передачи заднего моста с крышками подшипников в сборе |
- |
|
130Г-2402020 |
Шестерня ведущая и ведомая главной передачи (комплект) |
- |
|
130Г-2402048 |
Стакан подшипников ведущей конической шестерни с кольцами подшипников в сборе |
- |
|
130Г-2402050 |
Крышка стакана подшипников с манжетой в сборе |
- |
|
130Г-2402078 |
Стакан подшипников с внутренними кольцами в сборе (комплект) |
- |
|
130Г-2402097 |
Прокладка регулировочная 0,50 мм |
- |
|
130Г-2402098 |
Прокладка регулировочная 0,20 мм |
- |
|
130Г-2402099 |
Прокладка регулировочная 0,10 мм |
- |
|
130Г-2402100 |
Прокладка регулировочная 0,05 мм |
- |
|
130Г-2402165 |
Маслоуловитель главной передачи |
- |
|
130Г-2403010 |
Дифференциал заднего моста в сборе |
- |
|
130Г-2403063 |
Втулка сателлита дифференциала |
- |
|
301563-П |
Болт |
- |
|
308650-П8 |
Шпилька крепления главной передачи длинная |
1 |
|
250559-П8 |
Гайка |
2 |
|
252138-П2 |
Шайба пружинная |
3 |
|
262515-П |
Пробка 1/4" |
4 |
|
130Г-2402076 |
Крышка подшипника дифференциала со штифтом в сборе |
5 |
|
301538-П8 |
Болт |
6 |
|
485437-П |
Подшипник |
7 |
|
130Г-2403040 |
Гайка подшипника дифференциала |
8 |
|
130Г-2403043 |
Стопор гайки подшипника дифференциала |
9 |
|
130Г-2403044 |
Пластина замочная |
10 |
|
201452-П |
Болт |
11 |
|
130-2403048 |
Прокладка фланца полуоси |
12 |
|
130Г-2403070 |
Полуось заднего моста |
13 |
|
250561-П8 |
Гайка |
14 |
|
252139-П2 |
Шайба пружинная |
15 |
|
127-2403072 |
Втулка разжимная |
16 |
|
304083-П8 |
Шпилька |
17 |
|
301564-П |
Болт |
18 |
|
483015-П29 |
Пробка КГ 1/2" |
19 |
|
262542-П |
Пробка КГ 1/4" |
20 |
|
307913-П |
Сапун в сборе |
21 |
|
130Г-2401010 |
Картер заднего моста в сборе |
22 |
|
130-2401052 |
Гайка подшипника ступицы колеса внешняя в сборе |
23 |
|
120-2401050 |
Шайба замочная гайки подшипника ступицы заднего колеса |
24 |
|
120-2401044 |
Набивка сальника 173х117х8 |
25 |
|
120-2401043 |
Корпус манжеты полуоси |
26 |
|
130-2401054 |
Гайка подшипника ступицы колеса внутренняя со штифтом |
27 |
|
308651-П8 |
Шпилька |
28 |
|
130Г-2403018 |
Чашка дифференциала правая |
29 |
|
130Г-2403060 |
Крестовина дифференциала |
30 |
|
130Г-2403058 |
Шайба сателлита дифференциала |
30 |
|
303129-П8 |
Гайка |
31 |
|
130Г-2403054 |
Сателлит дифференциала с втулкой в сборе |
32 |
|
130Г-2402164 |
Накладка ведомой шестерни опорная с маслоуловителем в сборе |
33 |
|
304164-П |
Заклепка |
34 |
|
258041-П |
Шплинт |
35 |
|
250870-П |
Гайка прорезная |
36 |
|
130Г-2403019 |
Чашка дифференциала левая |
37 |
|
130Г-2403051 |
Шайба опорная шестерни полуоси |
38 |
|
130Г-2403050 |
Колесо зубчатое полуоси |
39 |
|
130Г-2402060 |
Шестерня главной передачи ведомая |
40 |
|
306447-П |
Подшипник роликовый |
41 |
|
130Г-2402017 |
Шестерня главной передачи заднего моста ведущая |
42 |
|
130Г-2402096 |
Прокладка стакана регулировочная толщиной 1,0 мм |
43 |
|
306500-П |
Подшипник |
44 |
|
1306-3402029 |
Втулка подшипников |
45 |
|
130Б-2402088 |
Шайба регулировочная 2,60...2,62 мм |
45 |
|
130Б-2402089 |
Шайба регулировочная 2,65...2,67 мм |
45 |
|
130Б-2402090 |
Шайба регулировочная 2,75...2,77 мм |
45 |
|
130Б-2402091 |
Шайба регулировочная 2,85...2,87 мм |
45 |
|
130Б-2402092 |
Шайба регулировочная 2,95...2,97 мм |
45 |
|
130Б-2402093 |
Шайба регулировочная 3,05...3,07 мм |
45 |
|
130Б-2402094 |
Шайба регулировочная 3,15...3,17 мм |
45 |
|
130Б-2402095 |
Шайба регулировочная 3,20...3,22 мм |
46 |
|
130Г-2402049 |
Стакан подшипников ведущей шестерни |
47 |
|
130Г-2402038 |
Шайба подшипника ведущей шестерни |
48 |
|
130Г-2402047 |
Прокладка крышки стакана уплотнительная |
49 |
|
130Г-2402051 |
Крышка стакана подшипников ведущей шестерни |
50 |
|
309730-П |
Манжета в сборе |
51 |
|
130Г-2402036 |
Фланец ведущей шестерни с отражателем в сборе |
52 |
|
305869-П |
Шайба |
53 |
|
258071-П |
Шплинт |
54 |
|
303270-П |
Гайка вала ведущей конической шестерни |
55 |
|
252137-П2 |
Шайба пружинная |
56 |
|
200369-П8 |
Болт |
57 |
|
130Г-2402034 |
Прокладка картера редуктора |
58 |
|
130Г-2402018 |
Картер главной передачи |
59 |
|
130Г-2402166 |
Болт ведомой шестерни опорный |
60 |
|
303129-П8 |
Гайка |
| |
