100-3511010 |
Влагомаслоотделитель в сборе |
- |
|
100-3512010-20 |
Регулятор давления в сборе |
- |
|
100-3513110 |
Кран слива конденсата в сборе |
- |
|
100-3514208 |
Кран тормозной в сборе |
- |
|
100-3515012 |
Клапан защитный одинарный в сборе |
- |
|
100-3515210 |
Клапан защитный тройной в сборе |
- |
|
100-3515310 |
Клапан контрольного вывода в сборе |
- |
|
100-3518010 |
Клапан ускорительный в сборе |
- |
|
100-3519110-20 |
Камера тормозная тип 20 в сборе |
- |
|
100-3519200-10 |
Камера тормозная с энергоаккумулятором задняя |
- |
|
100-3519200-30 |
Камера тормозная с энергоаккумулятором задняя |
- |
|
100-3533010-10 |
Регулятор тормозных сил в сборе |
- |
|
100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе |
- |
|
100-3537110 |
Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) |
- |
|
100-3562010 |
Клапан двухмагистральный перепускной в сборе |
- |
|
100-3570210 |
Цилиндр пневматический диаметром 35х65 в сборе |
- |
|
130-3810098-10 |
Шланг в сборе |
- |
|
131Н-3506064 |
Шланг |
- |
|
133ВЯ-3560055-01 |
Крестовина |
- |
|
133ВЯ-3560056 |
Коробка распределительная |
- |
|
133ВЯ-3560220 |
Шланг соединительный |
- |
|
133ВЯ-3560224 |
Трубка от регулятора тормозных сил к тормозным камерам заднего моста |
- |
|
133ВЯ-3560226 |
Трубка от регулятора тормозных сил к левой тормозной камере заднего моста |
- |
|
133ВЯ-3560228 |
Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору заднего моста |
- |
|
133ВЯ-3560232 |
Трубка от регулятора тормозных сил к тормозным камерам среднего моста |
- |
|
133ВЯ-3560236 |
Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору заднего моста |
- |
|
133ВЯ-3560238 |
Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору среднего моста |
- |
|
133ВЯ-3560240 |
Трубка от тормозного крана к двухмагистральному клапану |
- |
|
133ВЯ-3560322 |
Шланг |
- |
|
133ВЯ-3560332 |
Трубка от двух магистрального клапана к пружинным энергоаккумуляторам заднего моста |
- |
|
133ВЯ-3560336 |
Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору среднего моста |
- |
|
133ВЯ-3570074 |
Цилиндр выключения подачи топлива с тягой в сборе |
- |
|
133Г2А-3560210 |
Трубка от тормозного крана к регулятору тормозных сил в сборе |
- |
|
133Г2А-3560212 |
Трубка от тормозного крана к регулятору тормозных сил в сборе |
- |
|
133Г2А-3560316 |
Трубка от воздушного баллона стояночного тормоза к ускорительному клапану в сборе |
- |
|
133Г2Д-3560212 |
Трубка от тормозного крана к регулятору тормозных сил в сборе |
- |
|
133Г4-3560114 |
Трубка от тормозного крана к левой передней тормозной камере в сборе |
- |
|
133Г4-3560128-10 |
Трубка от тормозного крана к правой передней тормозной камере в сборе |
- |
|
133Г4-3560202 |
Трубка от воздушного баллона задних тормозов к тормозному крану в сборе |
- |
|
133Г5-3560300 |
Трубка от тройного защитного клапана к баллону стояночного тормоза в сборе |
- |
|
133Г5-3560302 |
Трубка от баллона стояночного тормоза к крану стояночного тормоза в сборе |
- |
|
133Г5-3560312 |
Трубка от крана стояночного тормоза к ускорительному клапану в сборе |
- |
|
133ГЯ-3560330 |
Трубка от ускорительного клапана к двухмагистральному клапану |
- |
|
133Д4-3560204 |
Трубка от воздушного баллона задних тормозов к тормозному крану в сборе |
- |
|
133Д4-3560206 |
Трубка от воздушного баллона задних тормозов к тормозному крану в сборе |
- |
|
133Д4-3560208 |
Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе |
- |
|
133Д4-3560210 |
Трубка от тормозного крана к регулятору тормозных сил в сборе |
- |
|
133Д4-3560212 |
Трубка от тормозного крана к регулятору тормозных сил в сборе |
- |
|
133Д4-3560214 |
Трубка от тормозного крана к регулятору тормозных сил в сборе |
- |
|
133Д4-3560300 |
Трубка от тройного защитного клапана к баллону стояночного тормоза в сборе |
- |
|
133Д4-3560302 |
Трубка от баллона стояночного тормоза к крану стояночного тормоза в сборе |
- |
|
133Д4-3560312 |
Трубка от крана стояночного тормоза к ускорительному клапану в сборе |
- |
|
133Д4-3560316 |
Трубка от воздушного баллона стояночного тормоза к ускорительному клапану в сборе |
- |
|
133Д4-3560702 |
Трубка от одинарного защитногоо клапана к воздушному баллону в сборе |
- |
|
138-4408251 |
Шланг подвода воздуха к пневмогидравлическому усилителю |
- |
|
157-4225076-Б |
Шланг манометра воздуха |
- |
|
157-4225136-Б |
Шланг |
- |
|
300364-П29 |
Штуцер проходной |
- |
|
300414-01 |
Тройник |
- |
|
300444-01 |
Угольник |
- |
|
300505-01 |
Штуцер |
- |
|
300511-01 |
Штуцер |
- |
|
300512-20 |
Тройник |
- |
|
300514-01 |
Штуцер |
- |
|
36.3801 |
Комбинация приборов в сборе |
- |
|
421163-П29 |
Штуцер |
- |
|
43.1-3509012 |
Компрессор с патрубком в сборе |
- |
|
431410-3560320 |
Шланг соединительный в сборе |
- |
|
431410-3720010 |
Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе |
- |
|
431410-3830300 |
Датчик аварийного падения давления типа ММ124Д в сборе |
- |
|
4331-1015587 |
Шланг 10х300 |
- |
|
4331-3513010 |
Баллон воздушный в сборе |
- |
|
4331-3513010-10 |
Баллон воздушный |
- |
|
4331-3513110 |
Кран слива конденсата в сборе |
- |
|
4331-3560102-10 |
Трубка от тройного защитного клапана к баллону передних тормозов |
- |
|
4331-3560202-10 |
Трубка от тройного защитного клапана к воздушному баллону задних тормозов |
- |
|
4331-3560304-10 |
Трубка к крану стояночного тормоза |
- |
|
4331-3560308-10 |
Трубка в сборе |
- |
|
4331-3560310-10 |
Трубка от крана стояночного тормоза |
- |
|
4331-3570057 |
Коробка распределительная |
- |
|
4331-3570083 |
Ниппель |
- |
|
4331-3570184-10 |
Трубка от распределительной коробки к крану управления вспомогательным тормозом в сборе |
- |
|
4331-3570200-10 |
Трубка от крана управления вспомогательным тормозом к распределительной коробке в сборе |
- |
|
4331-3830124 |
Трубка от воздушного манометра в сборе |
- |
|
4331-3830128 |
Трубка к воздушному манометру в сборе |
- |
|
433106-3560002 |
Трубка от компрессора к регулятору давления первая в сборе |
- |
|
433106-3560004 |
Трубка от компрессора к регулятору давления вторая в сборе |
- |
|
433106-3560006 |
Трубка от воздушного баллона к влагомаслоотделителю в сборе |
- |
|
433106-3560008 |
Трубка от конденсационного баллона к регулятору давления в сборе |
- |
|
433106-3560012 |
Трубка от влагомаслоотделителя к конденсационному баллону в сборе |
- |
|
433106-3560016 |
Трубка от воздушного баллона к одинарному защитному клапану в сборе |
- |
|
433106-3560022 |
Трубка от одинарного защитного клапана к тройному клапану в сборе |
- |
|
433106-3560106 |
Трубка от воздушного баллона передних тормозов к тормозному крану первая |
- |
|
433106-3560108 |
Трубка от воздушного баллона передних тормозов к тормозному крану вторая |
- |
|
433106-3560110 |
Трубка от тормозного крана к передним тормозам |
- |
|
433106-3560206 |
Трубка от воздушного баллона задних тормозов к тормозному крану вторая |
- |
|
433106-3560208 |

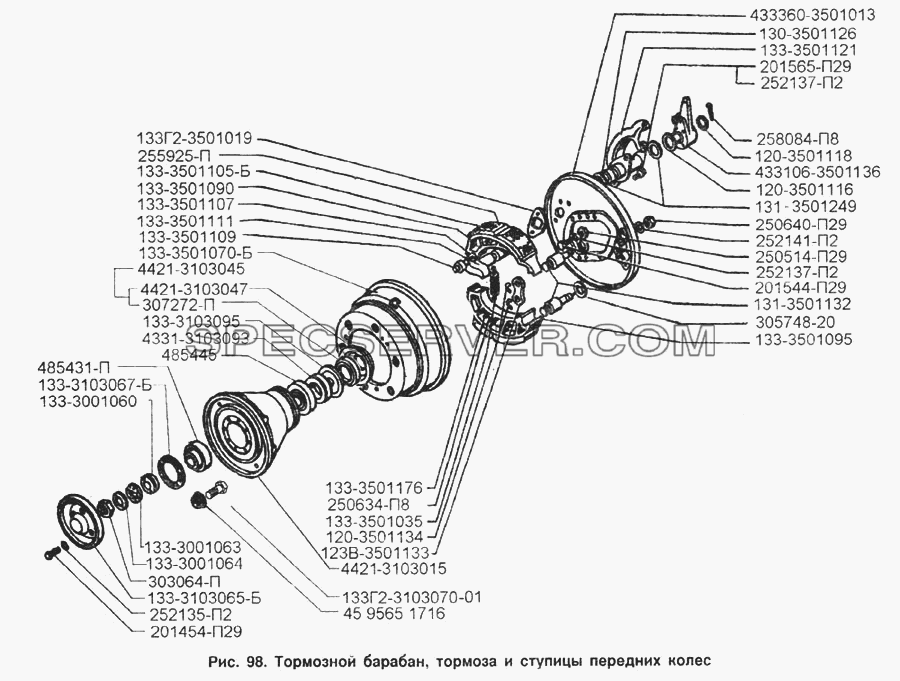

Тормозной барабан, тормоза и ступицы передних колес для ЗИЛ-133Д42 (список запасных частей)
Тормозной барабан, тормоза и ступицы передних колес для ЗИЛ-133Д42 (список запасных частей)
Таблица запасных частей

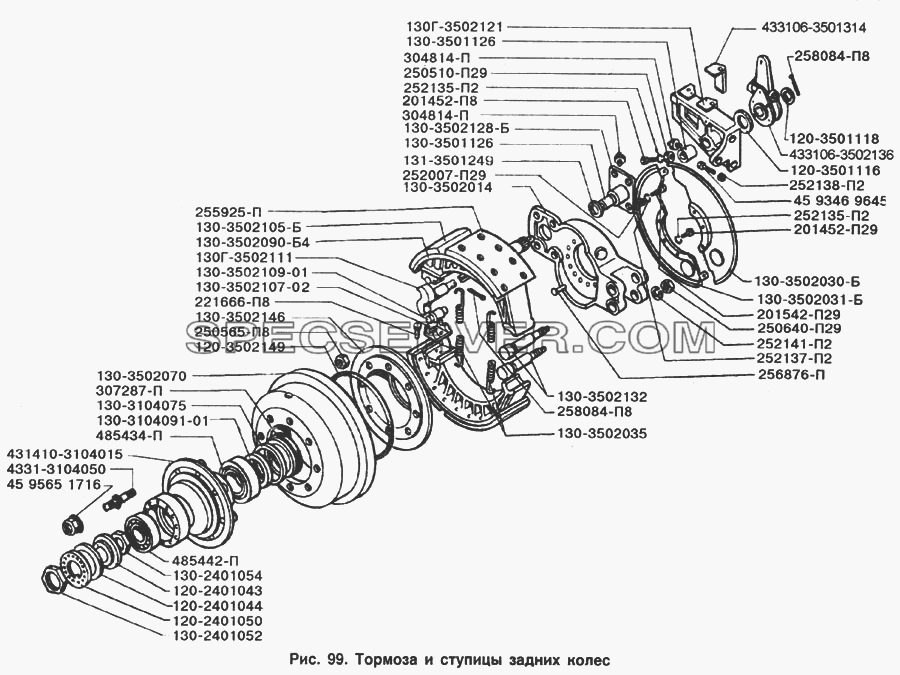

Тормоза и ступицы задних колес для ЗИЛ-133Д42 (список запасных частей)
Тормоза и ступицы задних колес для ЗИЛ-133Д42 (список запасных частей)
Таблица запасных частей

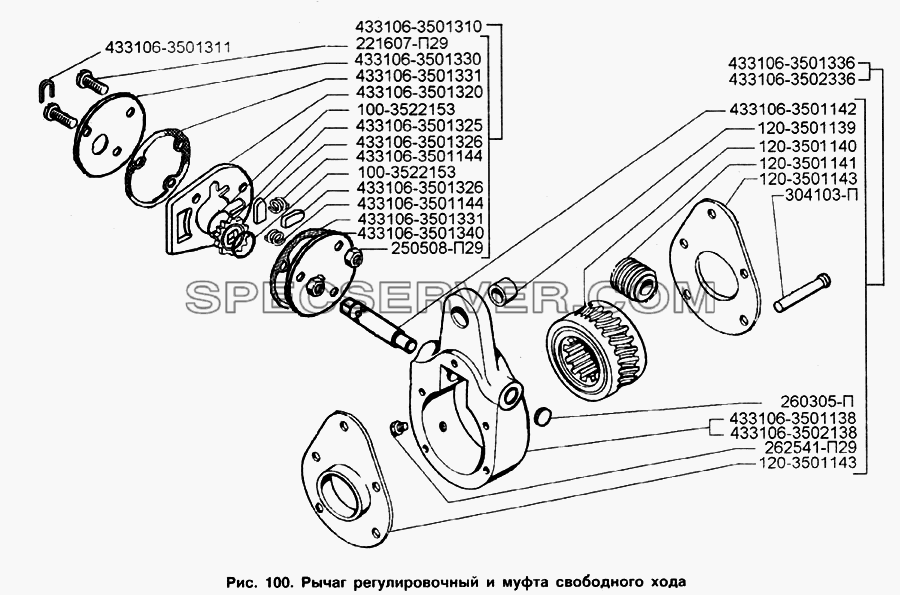

Рычаг регулировочный и муфта свободного хода для ЗИЛ-133Д42 (список запасных частей)
Рычаг регулировочный и муфта свободного хода для ЗИЛ-133Д42 (список запасных частей)
Таблица запасных частей

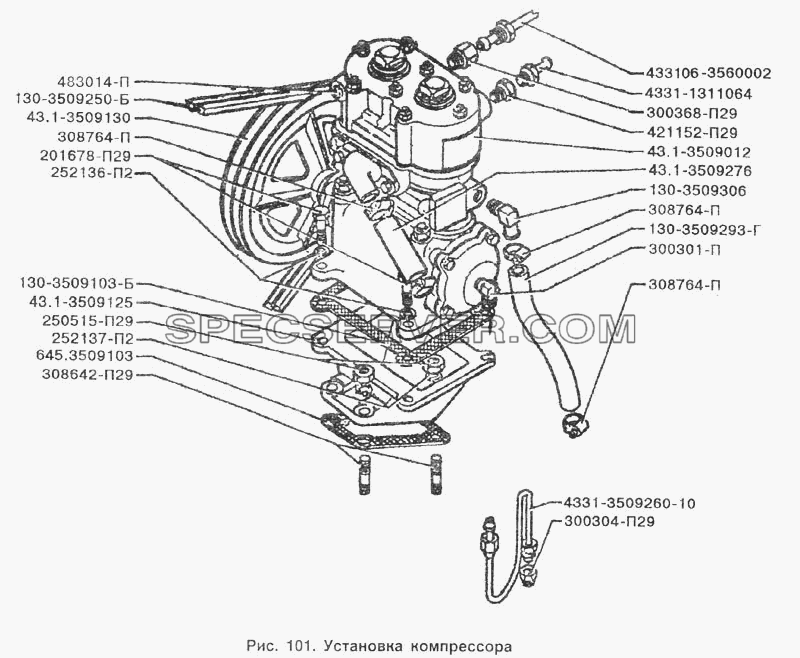

Установка компрессора для ЗИЛ-133Д42 (список запасных частей)
Установка компрессора для ЗИЛ-133Д42 (список запасных частей)
Таблица запасных частей

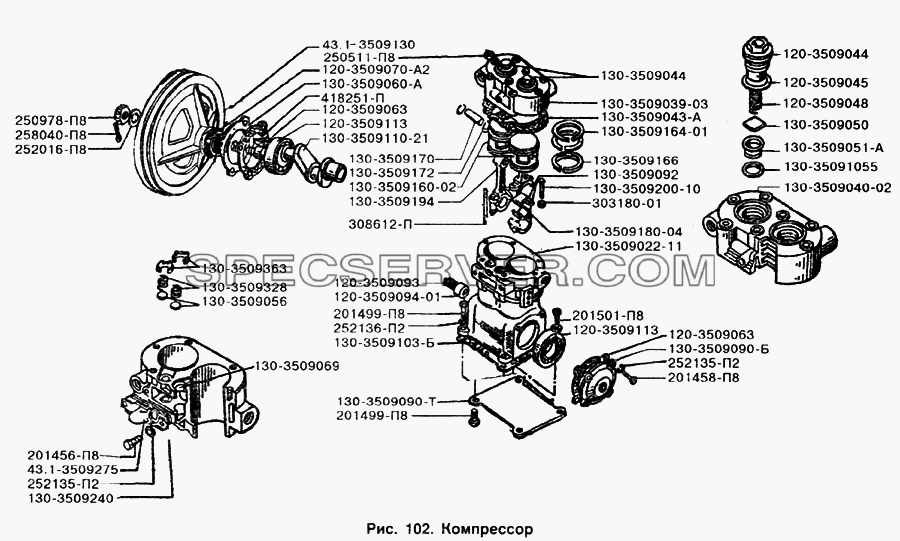

Компрессор для ЗИЛ-133Д42 (список запасных частей)
Компрессор для ЗИЛ-133Д42 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
120-3509044 |
Пробка нагнетательного клапана |
- |
|
120-3509045 |
Прокладка пробки |
- |
|
120-3509048 |
Пружина нагнетательного клапана |
- |
|
120-3509063 |
Прокладка передней и задней крышек картера компрессора |
- |
|
120-3509070-А2 |
Манжета передней крышки картера в сборе |
- |
|
120-3509093 |
Пружина уплотнителя задней крышки |
- |
|
120-3509094-01 |
Уплотнитель задней крышки |
- |
|
120-3509113 |
Подшипник компрессора 207К5 |
- |
|
130-3509010-Б |
Компрессор в сборе |
- |
|
130-3509022-11 |
Блок-картер в сборе |
- |
|
130-3509039-03 |
Головка компрессора в сборе |
- |
|
130-3509040-02 |
Головка компрессора |
- |
|
130-3509043-А |
Прокладка головки блока цилиндров компрессора 0,8 мм |
- |
|
130-3509050 |
Клапан нагнетательный |
- |
|
130-3509051-А |
Седло нагнетательного клапана |
- |
|
130-3509055 |
Прокладка седла нагнетательного клапана |
- |
|
130-3509056 |
Клапан впускной |
- |
|
130-3509060-А |
Крышка передняя |
- |
|
130-3509069 |
Седло впускного клапана |
- |
|
130-3509090-Б |
Крышка картера компрессора задняя |
- |
|
130-3509090-Т |
Крышка картера компрессора задняя |
- |
|
130-3509092 |
Вкладыш шатуна компрессора |
- |
|
130-3509092-Р1 |
Вкладыш шатуна уменьшенный по диаметру на 0,3 мм |
- |
|
130-3509092-Р2 |
Вкладыш шатуна уменьшенный по диаметру на 0,6 мм |
- |
|
130-3509103-Б |
Прокладка нижней крышки картера компрессора |
- |
|
130-3509110-21 |
Вал коленчатый |
- |
|
130-3509150-05 |
Шатун с поршнем в сборе |
- |
|
130-3509160-02 |
Поршень номинального размера |
- |
|
130-3509160-02-Р1 |
Поршень, увеличенный на 0,4 мм по диаметру |
- |
|
130-3509160-02-Р2 |
Поршень, увеличенный на 0,8 мм по диаметру |
- |
|
130-3509164-01 |
Кольцо компрессионное |
- |
|
130-3509164-Р2 |
Кольцо поршня компрессионное увеличенное на 0,8 мм по диаметру |
- |
|
130-3509164-РГ |
Кольцо компрессионное, увеличенное на 0,4 мм по диаметру |
- |
|
130-3509166 |
Кольцо поршня маслосъемное |
- |
|
130-3509166-Р1 |
Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру |
- |
|
130-3509166-Р2 |
Кольцо маслосъемное увеличенное на 0,8 мм по диаметру |
- |
|
130-3509167 |
Комплект поршневых колец на один компрессор номинального размера |
- |
|
130-3509167-Р1 |
Комплект поршневых колец увеличенных по диаметру на 0,4 мм |
- |
|
130-3509167-Р2 |
Комплект поршневых колец увеличенных по диаметру на 0,8 мм |
- |
|
130-3509169-А2 |
Палец поршневой со стопорами (комплект) |
- |
|
130-3509170 |
Палец поршневой |
- |
|
130-3509172 |
Кольцо пальца стопорное |
- |
|
130-3509180-04 |
Шатун в сборе |
- |
|
130-3509194 |
Втулка верхней головки шатуна компрессора |
- |
|
130-3509200-10 |
Болт |
- |
|
130-3509240 |
Прокладка патрубка подвода воздуха |
- |
|
130-3509328 |
Пружина впускного клапана |
- |
|
130-3509363 |
Направляющая впускного клапана |
- |
|
201456-П8 |
Болт |
- |
|
201458-П8 |
Болт |
- |
|
201499-П8 |
Болт |
- |
|
201501-П8 |
Болт |
- |
|
250511-П8 |
Гайка |
- |
|
250978-П8 |
Гайка |
- |
|
252016-П8 |
Шайба |
- |
|
252135-П2 |
Шайба пружинная |
- |
|
252136-П2 |
Шайба пружинная |
- |
|
258040-П8 |
Шплинт |
- |
|
303180-01 |
Гайка |
- |
|
308612-П |
Шпилька |
- |
|
418251-П |
Шпонка сегментная |
- |
|
43.1-3509130 |
Шкив компрессора |
- |
|
43.1-3509275 |
Патрубок впускной |
