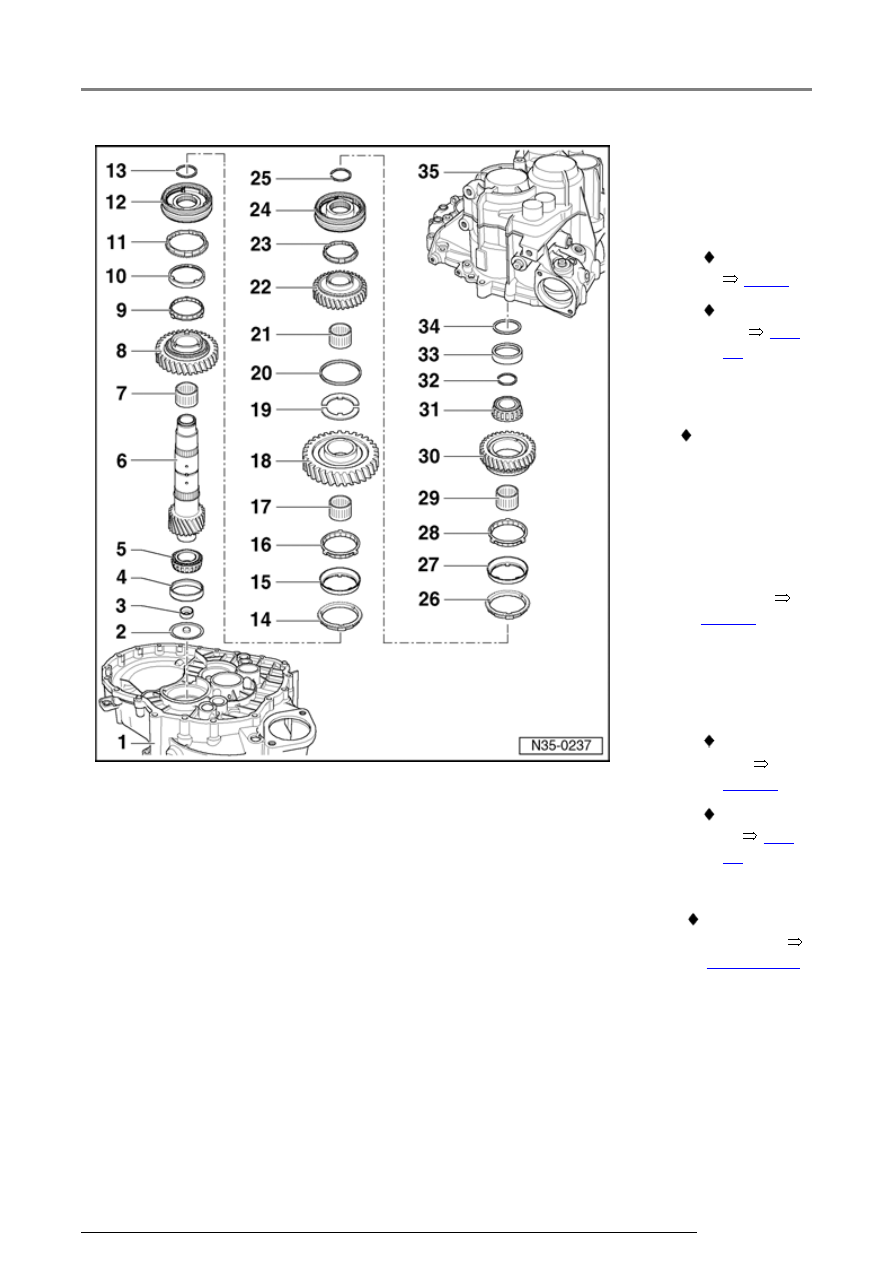

35-32





31 - Tapered

roller
bearing
inner race

 Pulling off



Fig. 5



 Pressing

on



Fig.

23



32 - Securing

clip

 Redetermine

thickness if
tapered
roller
bearing
(item 31 ) or
output shaft
(item 6 ) are
replaced



Fig. 24



33

-

Outer
race/tapered
roller
bearing

 Pulling

out



Fig. 25



 Pressing

in



Fig.

26



34 - Shim

 Determining

thickness



Page 35-46



35

-

Transmission
housing

Output shaft, 1st-4th gear, disassembling and assembling

35-33





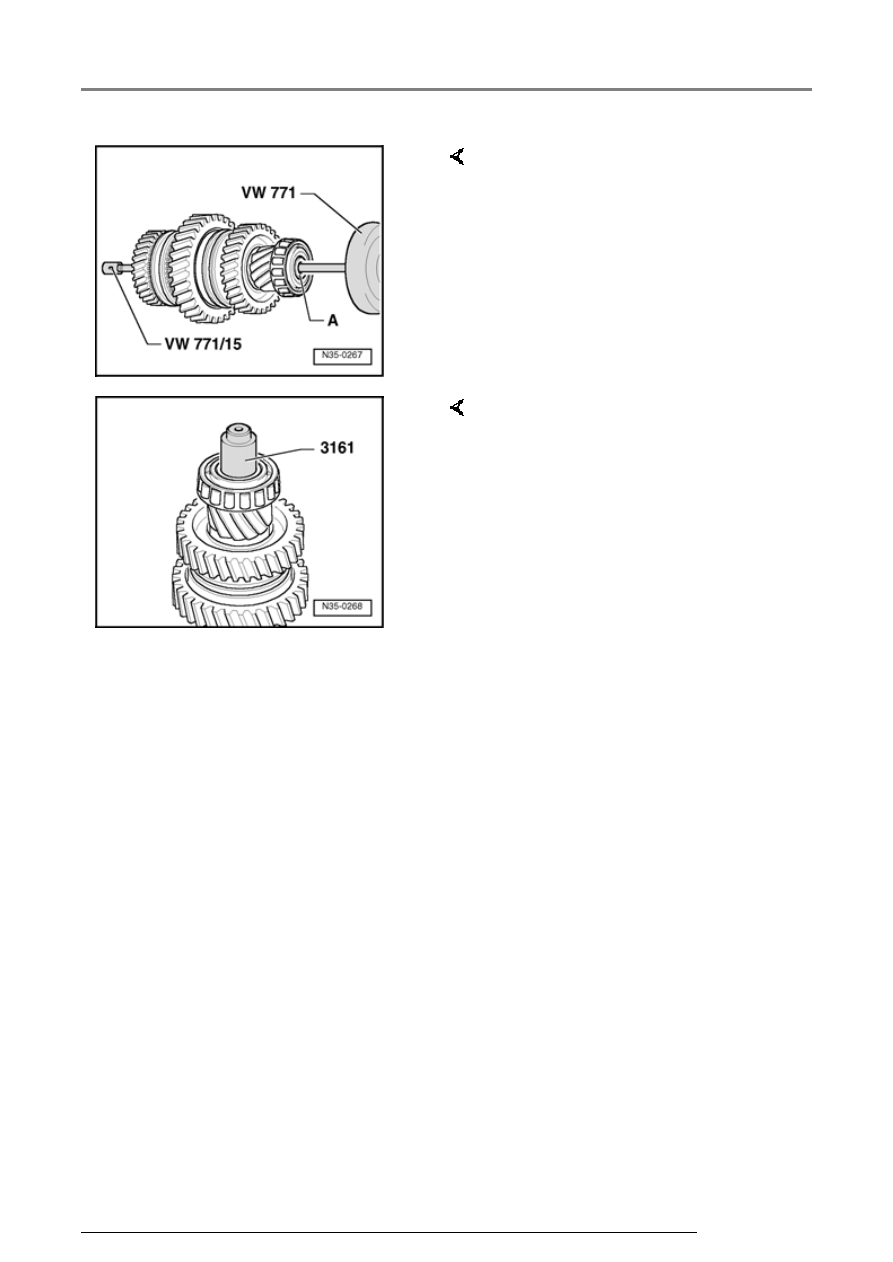

Fig. 1

Pulling dished washer -
A- out of output shaft



Fig. 2

Pressing dished washer
-A- into output shaft
onto stop

Output shaft, 1st-4th gear, disassembling and assembling

35-34





A - Counter support, e.g. Kukko
22/2

A - Internal puller 56 to 70 mm, e.g.
Kukko 21/8

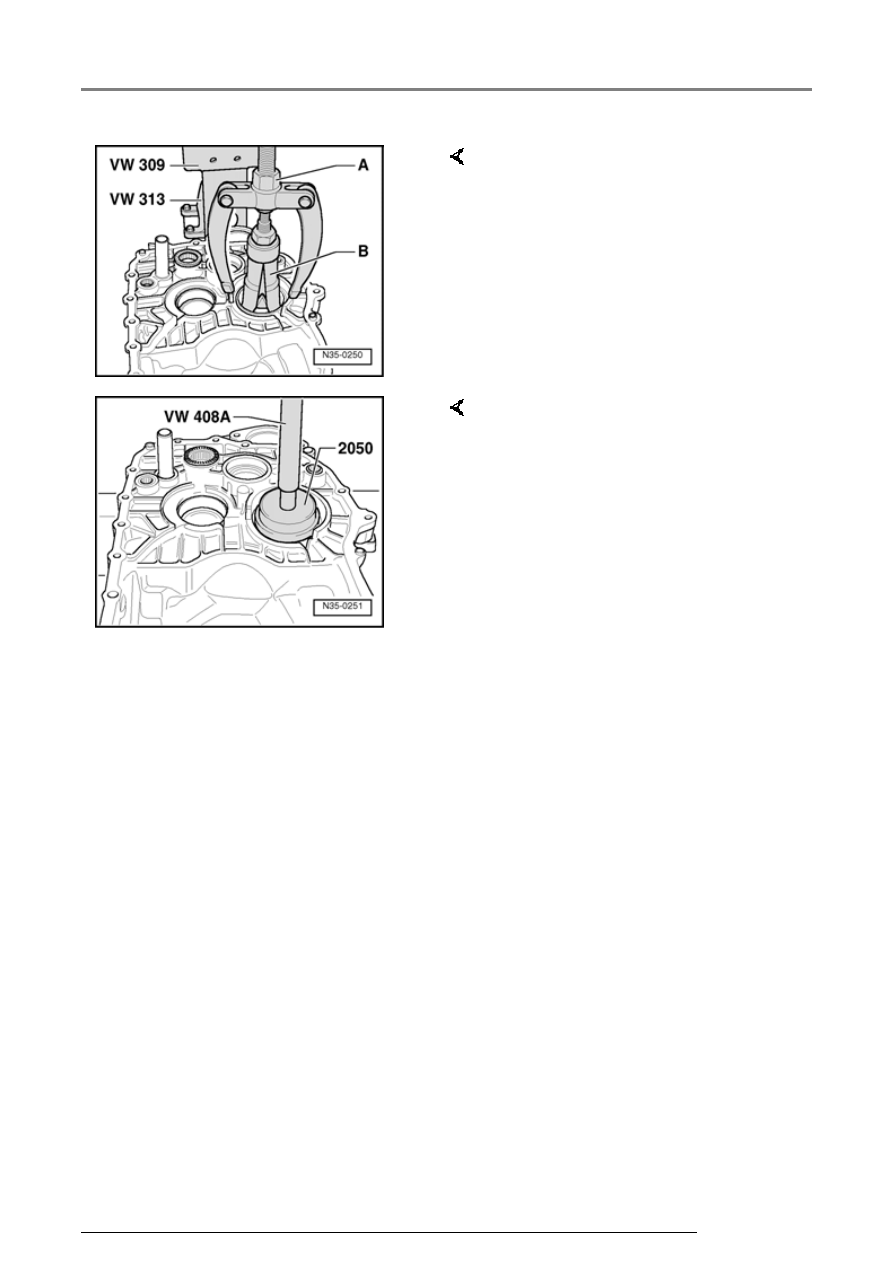

Fig. 3

Pulling tapered roller
bearing outer race out
of transmission housing



Fig. 4

Pressing tapered roller
bearing outer race into
transmission housing

-  Support transmission housing

with press tool 40-20 directly
below bearing mounting.

Output shaft, 1st-4th gear, disassembling and assembling

35-35





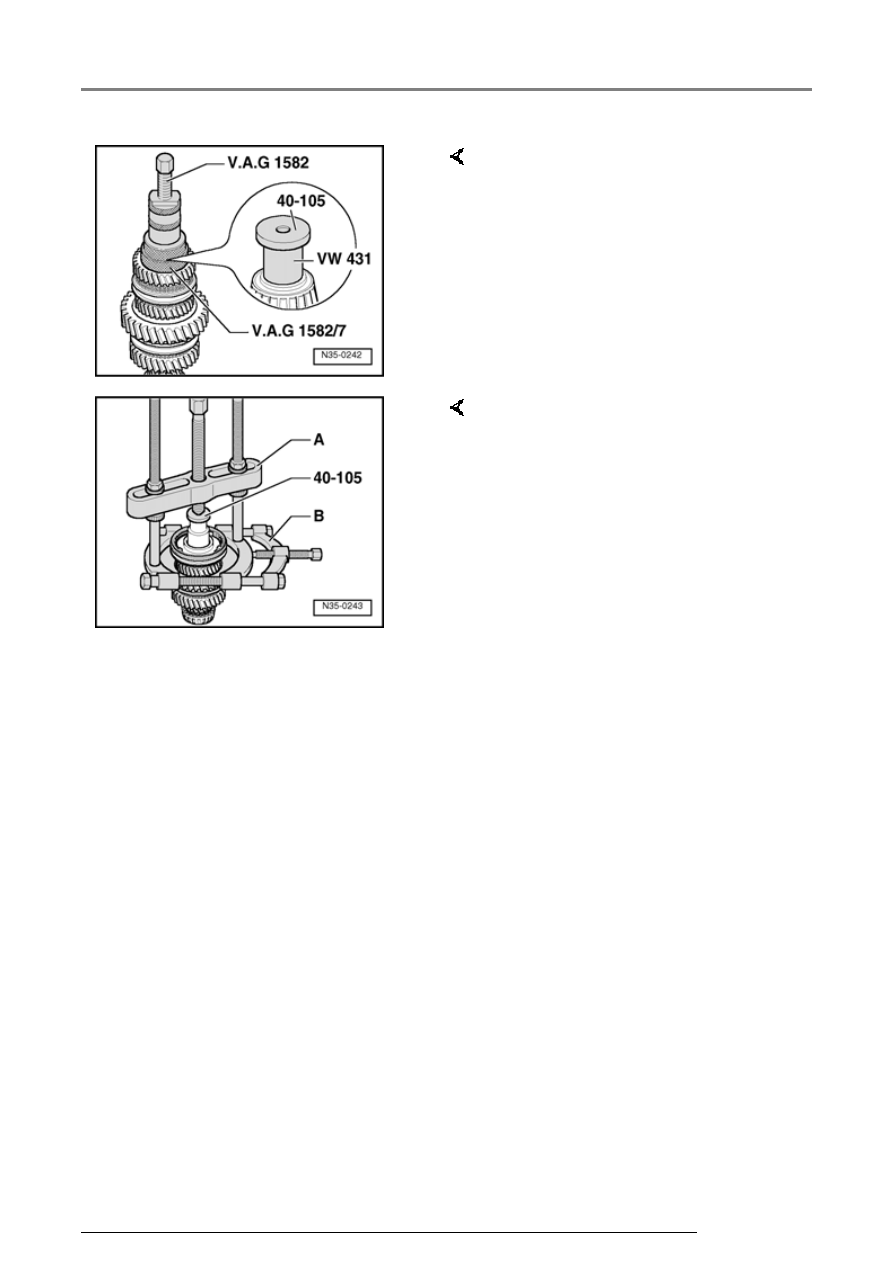

Fig. 5

Pulling off tapered roller
bearing inner race

-  Remove securing clip.

-  Before mounting puller, position

press piece VW 431 in output
shaft and set thrust plate 40-105
on it.



A - Puller, e.g. Kukko 18/2

B - Separating device 22 to 115 mm,
e.g. Kukko 17/2

Fig. 6

Pulling off 3rd and 4th
gear synchro-
hub/locking collar over
4th gear wheel

-  Remove securing clip.
