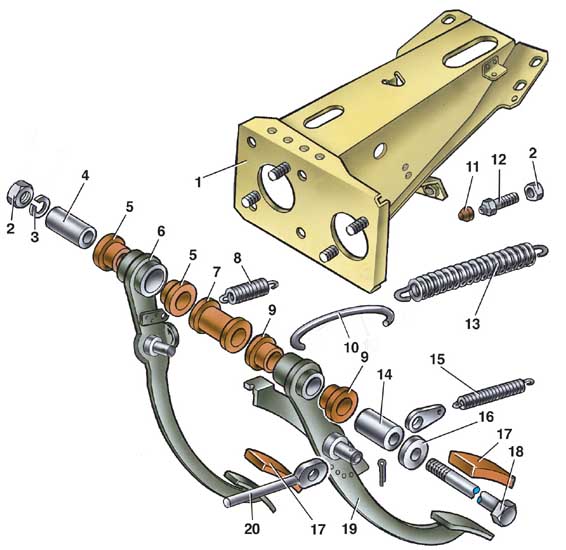

Нива вседорожник. Кронштейн педалей сцепления и тормозаДетали кронштейна педалей сцепления и тормоза
Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите кронштейн вала рулевого управления, как указано в подразделе 5.3.4. 2. Отсоедините толкатель вакуумного усилителя от педали тормоза, удалив стопорную скобу 26 и вынув палец 24. 3. Отсоедините провода от выключателя стоп-сигнала. 4. Отверните гайки, крепящие кронштейны вакуумного усилителя и педалей к щитку передка кузова и снимите кронштейн в сборе с вакуумным усилителем и главным цилиндром привода тормозов, а затем и кронштейн в сборе с педалями сцепления и тормоза. 5. Установку выполняйте в обратной последовательности. При этом следите за правильностью установки толкателя в гнездо на поршне главного цилиндра сцепления. Разборка и сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для разборки снимите пружину 14 сервопривода педали сцепления, снимите оттяжные пружины 8 и 17, отверните гайку 2 болта 20, выньте болт и снимите педали вместе со втулками. 2. Для снятия и установки пружин пользуйтесь приспособлением А.70017. 3. Сборку проводите в обратном порядке. При сборке смажьте консистентной смазкой Литол-24 втулки педалей, концы пружин, места соединения толкателей с педалями и конец толкателя, соприкасающийся с поршнем главного цилиндра сцепления. Проверка и ремонт ПОРЯДОК ВЫПОЛНЕНИЯ 1. При тугом перемещении педалей осмотрите рабочие поверхности педалей, втулок и оси. 2. Если обнаружатся неглубокие риски или следы окисления на поверхностях металлических частей, протрите их шлифовальной шкуркой; изношенные наружные пластмассовые втулки педалей замените новыми. 3. Проверьте упругость пружин. Длина пружины педали тормоза должна быть: под усилием 12,8±1,96 Н (1,3±0,2 кгс) – 80 мм, под усилием 117,5±5,88 Н (12±0,6 кгс) – 160 мм. 4. Оттяжная пружина педали сцепления имеет длину 130 мм под усилием 36,26–30,38 Н (3,7–3,1 кгс) и 155 мм под усилием 49,49–42,63 Н (5,05–4,35 кгс). Длина пружины сервопривода сцепления под усилием 219,52–180,32 Н (22,4–18,4 кгс) должна быть 120 мм, под усилием 645,82–529,22 Н (65,9–53,9 кгс) – 152 мм.
Нива вседорожник. Вакуумный усилитель тормозовПри снятии вакуумного усилителя, главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините толкатель вакуумного усилителя от педали. 2. Отверните гайки крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону. 3. Отсоедините от усилителя шланг. 4. Отверните гайки, крепящие кронштейн вакуумного усилителя к щитку передка кузова и снимите усилитель в сборе с кронштейном. 5. Установку вакуумного усилителя проводите в обратном порядке.
