3.5. Нива вседорожник. Задний мост

ОБЩИЕ СВЕДЕНИЯ

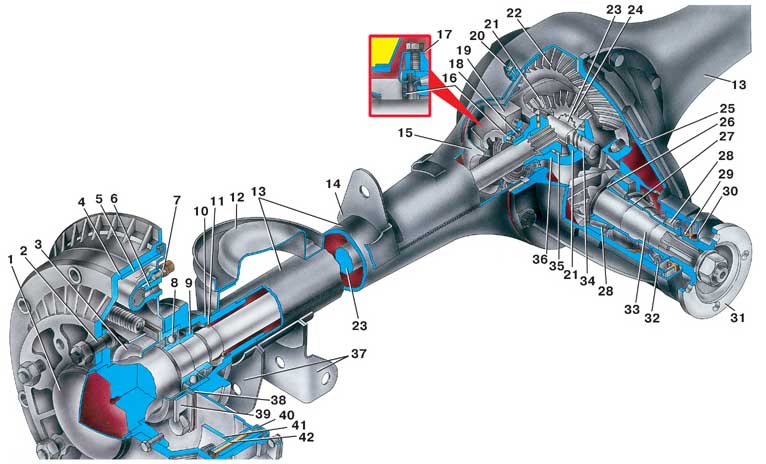

Задний мост

1 – декоративный колпак;
2 – болт крепления тормозного барабана и колеса;
3 – маслоотражатель подшипника полуоси;
4 – тормозной барабан;
5 – чугунное кольцо барабана;
6 – колесный цилиндр заднего тормоза;
7 – штуцер для прокачки тормозов;
8 – подшипник полуоси;
9 – запорное кольцо подшипника;
10 – фланец балки заднего моста;
11 – сальник;
12 – чашка пружины подвески;
13 – балка заднего моста;
14 – кронштейн крепления верхней продольной штанги задней подвески;
15 – направляющая полуоси;
16 – регулировочная гайка подшипника дифференциала;
17 – стопорная пластина гайки;
18 – подшипник коробки дифференциала;
19 – крышка подшипника;
20 – сапун;
21 – сателлит;

22 – ведомая шестерня главной передачи;
23 – полуось;
24 – шестерня полуоси;
25 – картер редуктора заднего моста;
26 – регулировочное кольцо;
27 – распорная втулка подшипников;
28 – подшипники ведущей шестерни;
29 – сальник ведущей шестерни;
30 – грязеотражатель;
31 – фланец;
32 – маслоотражатель;
33 – ведущая шестерня главной передачи;
34 – ось сателлитов;
35 – опорная шайба шестерни полуоси;
36 – коробка дифференциала;
37 – кронштейн крепления деталей подвески;
38 – пластина крепления подшипника полуоси;
39 – держатель болтов крепления пластины;
40 – щит заднего тормоза;
41 – колодка заднего тормоза;
42 – накладка тормозной колодки
