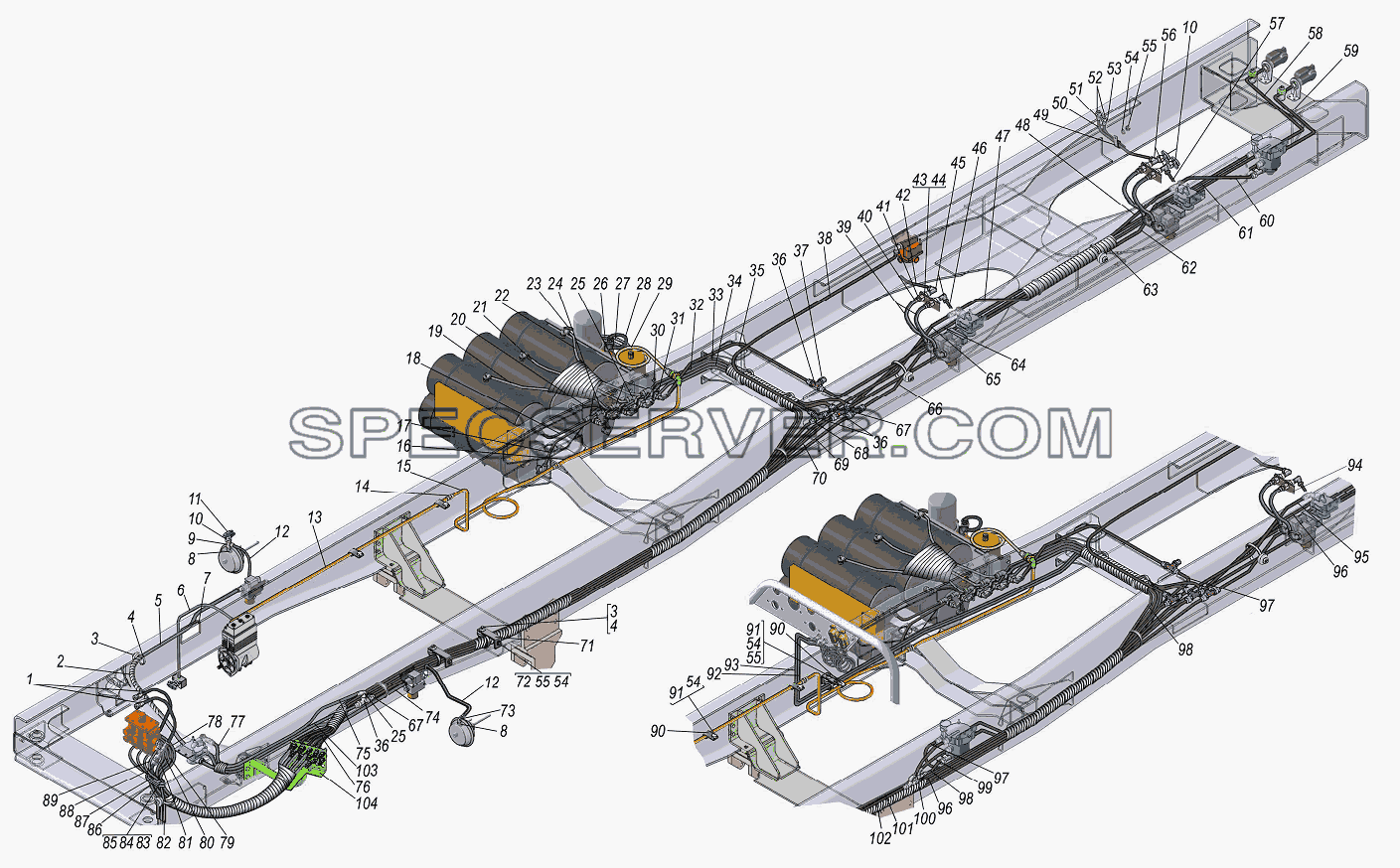

1 |
|
6363-3506300 |
Трубка манометра |
2 |
|
6363-3506107 |
Лента спиральная |
3 |
|
375-8402321 |
Буфер |
4 |
|
4209 9076 ЕD 12-8328 |
Хомут |
5 |
|
6370-3506212 |
Трубка на левый модулятор |
6 |
|
6370-3506320 |
Трубка к буксирному клапану |
7 |
|
6363-3506002 |
Прокладка резиновая |
8 |
|
6921615ОR |
Гайка |
9 |
|
337789 |
Тройник |
10 |
|
4320-3514023 |
Прокладка |
11 |
|
100-3515310-01 |
Клапан контрольного вывода |
12 |
|
6367-3506396 |
Шланг тормозов |
13 |
|
6370-3506300 |
Трубка от компрессора первая |
14 |
|
339222-П |
Штуцер |
15 |
|
6370-3506302 |
Трубка от компрессора вторая |
16 |
|
6370-3506316 |
Трубка от компрессора дополнительная |
17 |
|
6370-3506176 |
Трубка от баллона к клапану прицепа первая |
18 |
|
6370-3506234 |
Трубка от блока к баллону 1-ого контура |
19 |
|
6370-3506152 |
Трубка от первого баллона первая |
20 |
|
6370-3506228 |
Трубка от 2-ого баллона к 3-ему баллону |
21 |
|
6370-3506154 |
Трубка от второго баллона первая |
22 |
|
6370-3506156 |
Трубка от третьего баллона первая |
23 |
|
6370-3506226 |
Трубка от блока подготовки воздуха к баллону |
24 |
|
D 6502 10-М16х1,5-S |
Фитинг угловой |
25 |
|
D 6502 15-М16х1,5-S |
Фитинг угловой |
26 |
|
6370-3506218 |
Трубка к баллону адсорберу |
27 |
|
6370-3506224 |
Трубка от блока к баллону прицепа |
28 |
|
6370-3506314 |
Трубка от компрессора четвертая |
29 |
|
6370-3506304 |
Трубка от компрессора третья |
30 |
|
335026-П29 |
Гайка М22х1,5 |
31 |
|
336907 |
Проходной штуцер |
32 |
|
6370-3506158 |
Трубка от первого баллона вторая |
33 |
|
6370-3506162-01 |
Трубка от третьего баллона к крану тормозному вторая |
34 |
|
6370-3506162 |
Трубка от баллона к крану тормозному вторая |
35 |
|
6370-3506178 |
Трубка от баллона к клапану прицепа вторая |
36 |
|
D 2003 М16х1,5-S |
Тройник |
37 |
|
DS6510 10-М16х1,5-S |
Фитинг прямой |
38 |
|
6370-3506216 |
Трубка к ускорительному клапану стояночного тормоза |
39 |
|
63645-3506396 |
Шланг тормозов |
40 |
|
339227-П |
Штуцер |
41 |
|
5323РХ-3506322 |
Штуцер проходной |
42 |
|
6370-3506306 |
Трубка к тормозной камере средняя правая |
43 |
|
252162-П2 |
Шайба 22Л |
44 |
|
250659-П29 |
Гайка М22х1,5-6Н |
45 |
|
339046 |
Угольник М20х1,5 КГ3/8" |
46 |
|
6370-3506308 |
Трубка к тормозной камере средняя левая |
47 |
|
6370-3506230 |
Трубка от среднего КУРТ к клапану прицепа |
48 |
|
6370-3506210 |
Трубка от крана к заднему КУРТ вторая |
49 |
|
339696-П29 |
Хомут |
50 |
|
6370-3506310 |
Трубка к тормозной камере задняя правая |
51 |
|
339947 |
Штуцер М16х1,5-М20х1,5 |
52 |
|
5323-3506054 |
Прокладка |
53 |
|
339943 |
Штуцер М16х1,5-М16х1,5 |
54 |
|
252136-П2 |
Шайба 10 пружинная |
55 |
|
250512-П29 |
Гайка М10 |
56 |
|
339831 |
Тройник |
57 |
|
6370-3506312 |
Трубка к тормозной камере задняя левая |
58 |
|
6370-3506222 |
Трубка к желтой головке |
59 |
|
6370-3506220 |
Трубка к красной головке |
60 |
|
6370-3506232 |
Трубка от заднего КУРТ к клапану прицепа |
61 |
|
6370-3506180 |
Трубка от баллона к клапану прицепа третья |
62 |
|
6370-3506174 |
Трубка на ускорительный клапан заднего моста |
63 |
|
6363-3506108 |
Лента спиральная |
64 |
|
6370-3506208 |
Трубка от крана к среднему КУРТ вторая |
65 |
|
6370-3506208-10 |
Трубка от крана к среднему КУРТ третья |
66 |
|
6370-3506172 |
Трубка на ускорительный клапан среднего моста |
67 |
|
DS6510 15-М16х1,5-S |
Фитинг прямой |
68 |
|
9512 8-М16х1,5 |
Фитинг прямой |
69 |
|
6370-3506164 |
Трубка от баллона к крану тормозному третья |
70 |
|
6370-3506164-01 |
Трубка от третьего баллона к крану тормозному третья |
71 |
|
6363-3506153 |
Кронштейн |
72 |
|
201502-П29 |
Болт М10х38 |
73 |
|
334068 |
Угольник |
74 |
|
6370-3506214 |
Трубка на правый модулятор |
75 |
|
6370-3506182 |
Трубка от тройника к ускорительному клапану переднего моста |
76 |
|
6370-3506206 |
Трубка от крана к переднему КУРТ вторая |
77 |
|
6370-3506206-10 |
Трубка от крана к переднему КУРТ третья |
78 |
|
6370-3506202 |
Трубка от 2-ой секции тормозного крана к среднему КУРТ первая |
79 |
|
6370-3506168 |
Трубка от второго воздушного баллона, четвертая |
80 |
|
6370-3506200 |
Трубка от 1-ой секции тормозного крана к переднему КУРТ первая |
81 |
|
6370-3506166 |
Трубка от первого воздушного баллона, четвертая |
82 |
|
6370-3506390 |
Рукав 10х17,5-0,63-В |
83 |
|
201456-П29 |
Болт М8-6gх20 |
84 |
|
252005-П29 |
Шайба 8 |
85 |
|
6363-1109142 |
Втулка |
86 |
|
6363-3514500 |
Уплотнитель |
87 |
|
6363-3514501 |
Пластина прижимная |
88 |
|
6370-3506170 |
Трубка от третьего воздушного баллона, четвертая |
89 |
|
6370-3506204 |
Трубка от 3-ей секции тормозного крана к заднему КУРТ первая |
90 |
|
339097-П29 |
Хомут 14 |
91 |
|
201498-П29 |
Болт М10-6gх28 |
92 |
|
63704-3506220 |
Трубка к красной головке |
93 |
|
63704-3506222 |
Трубка к желтой головке |
94 |
|
6370-3506010 |
Пластина |
95 |
|
63704-3506208-11 |
Трубка от кронштейна на рулевом к тройнику вторая |
96 |
|
63704-3506210 |
Трубка от крана к заднему КУРТ вторая |
97 |
|

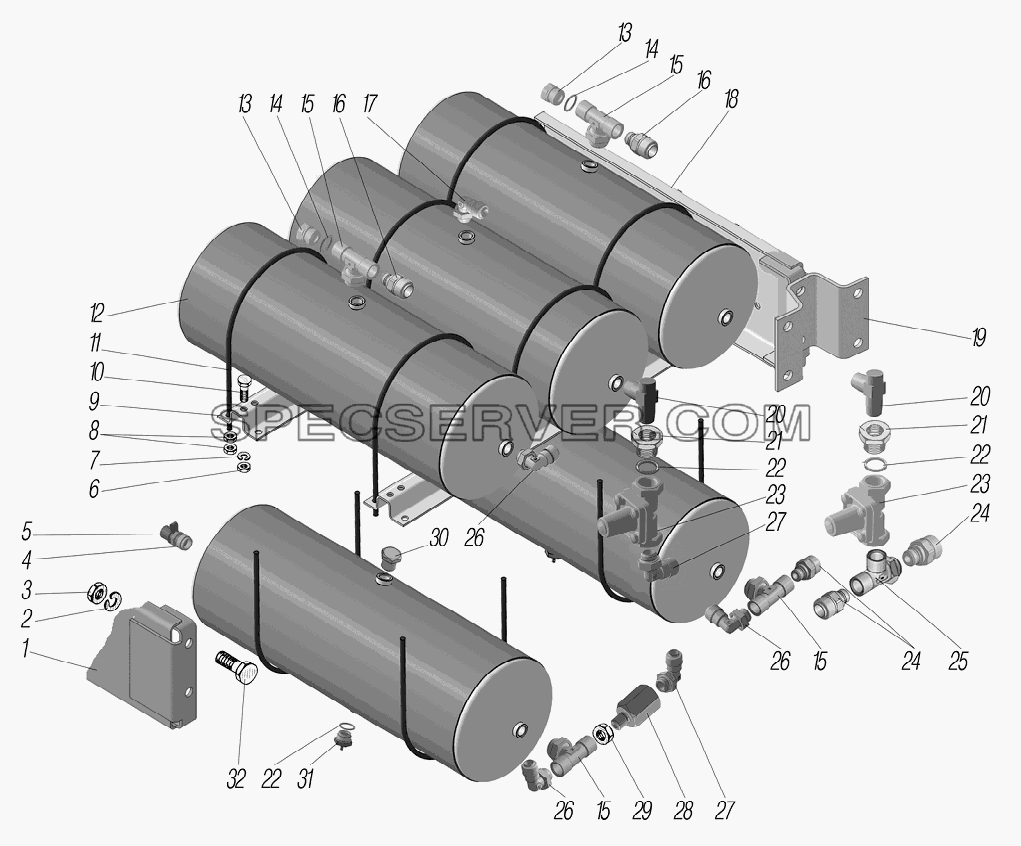

Установка воздушных баллонов для Урал-6370-1151 (список запасных частей)
Установка воздушных баллонов для Урал-6370-1151 (список запасных частей)
Таблица запасных частей

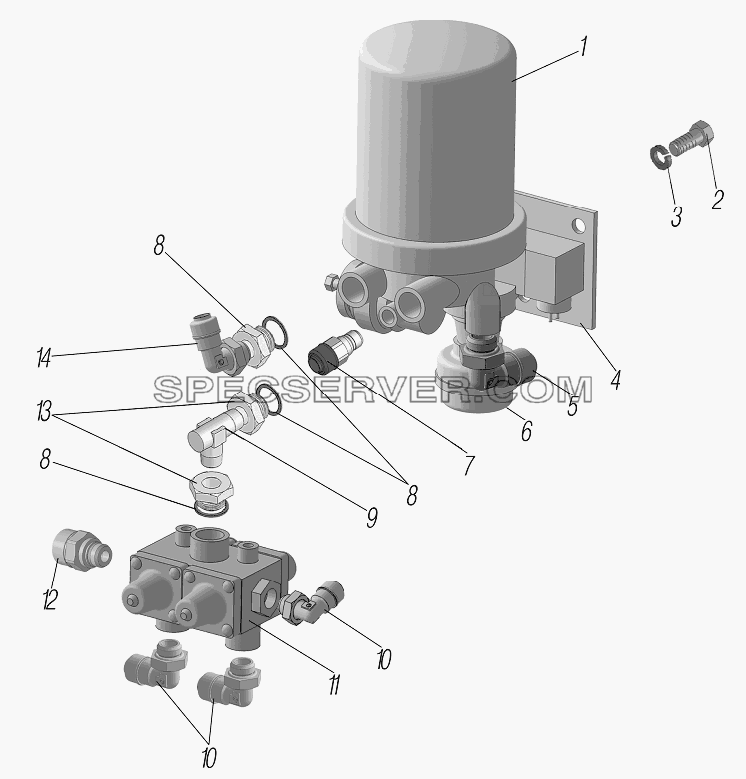

Установка влагомаслоотделителя и 4-х контурного защитного клапана для Урал-6370-1151 (список запасных частей)
Установка влагомаслоотделителя и 4-х контурного защитного клапана для Урал-6370-1151 (список запасных частей)
Таблица запасных частей

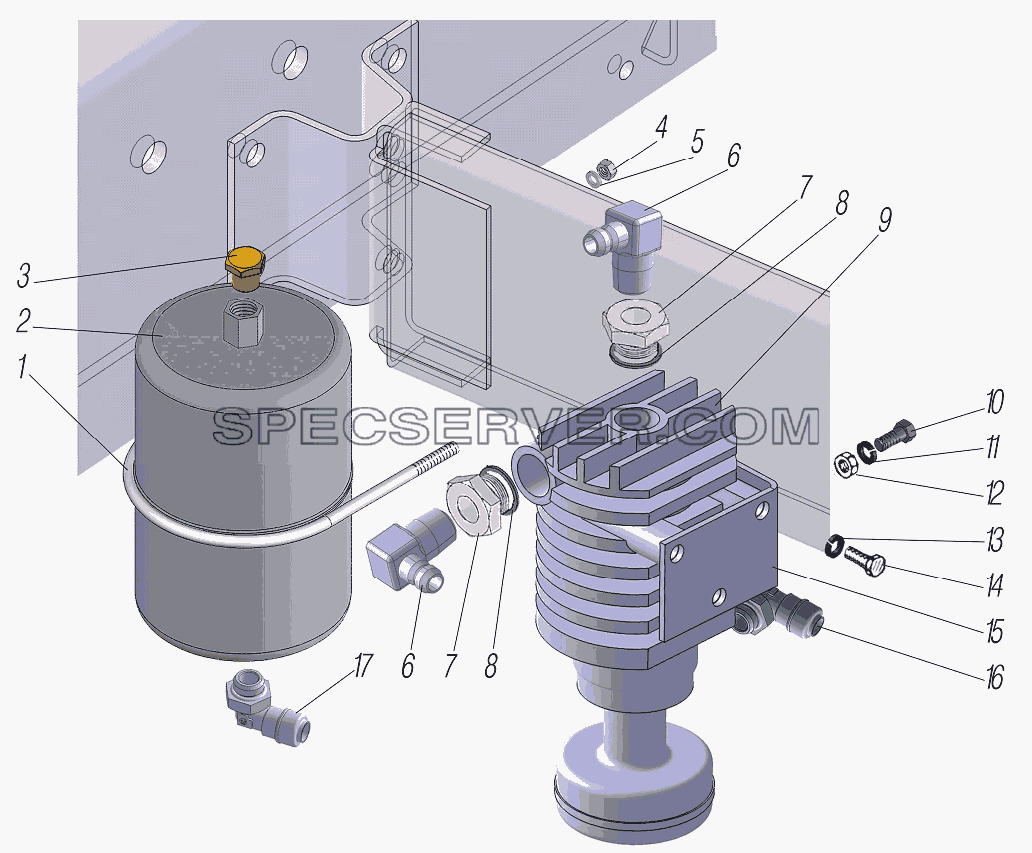

Установка баллона адсорбера и маслоотделителя для Урал-6370-1151 (список запасных частей)
Установка баллона адсорбера и маслоотделителя для Урал-6370-1151 (список запасных частей)
Таблица запасных частей

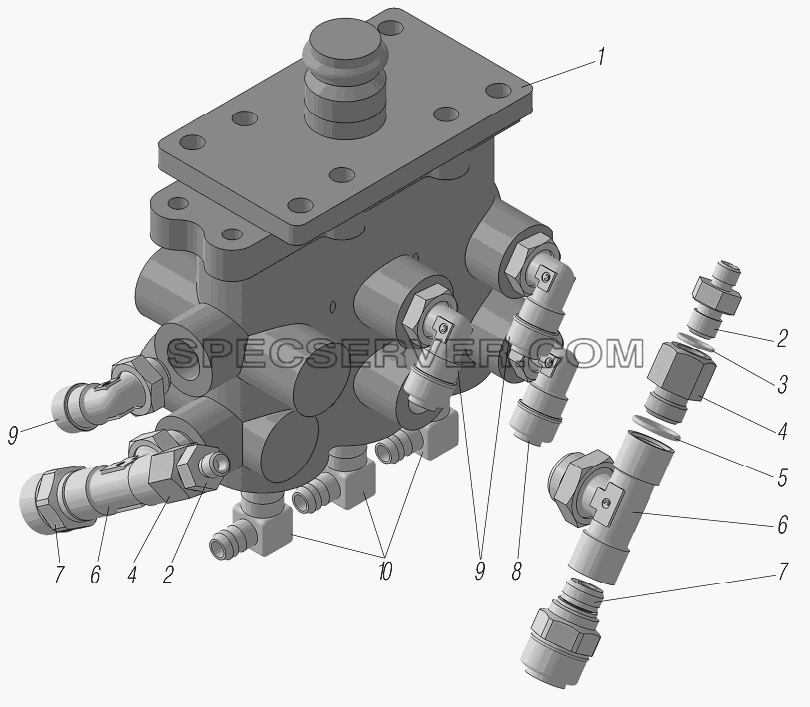

Установка крана тормозного 3-х секционного для Урал-6370-1151 (список запасных частей)
