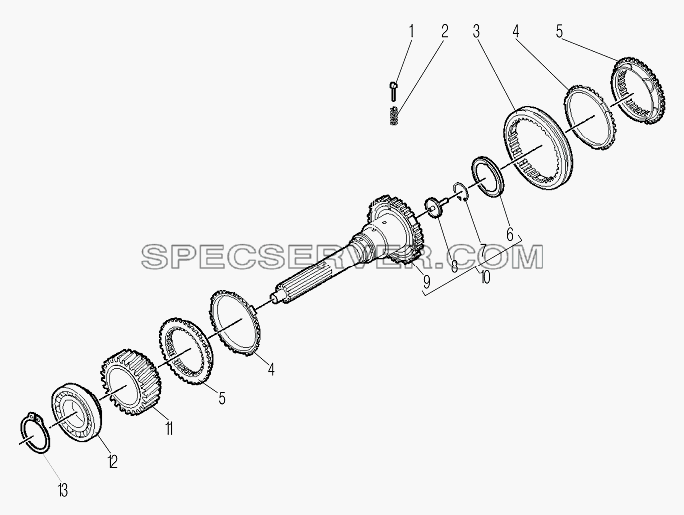

Запчасти: Первичный вал для Урал-6370-1151
Первичный вал для Урал-6370-1151 (список запасных частей)
Таблица запасных частей

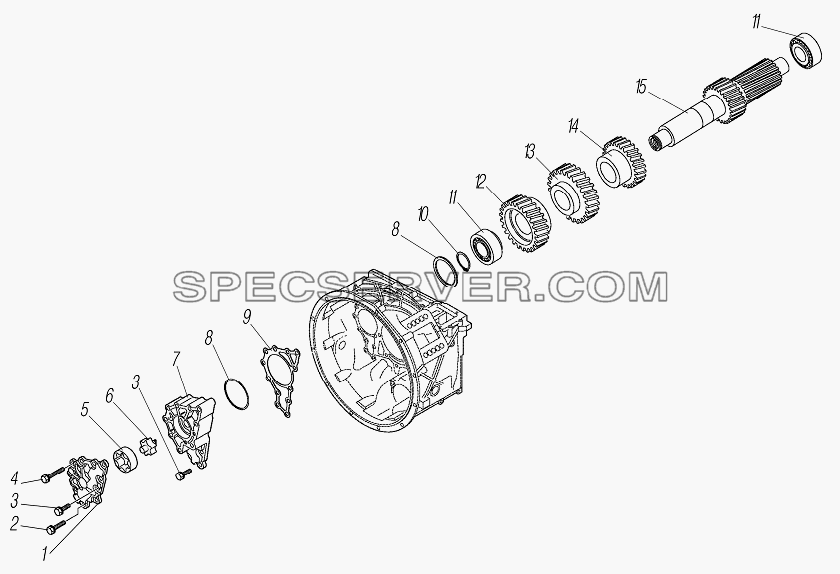

Запчасти: Промежуточный вал для Урал-6370-1151
Промежуточный вал для Урал-6370-1151 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
1315.302.120 |
Крышка насоса |
2 |
|
0636.102.270 |
Болт М10х60 |
3 |
|
0636.015.685 |
Болт М10х35 |
4 |
|
0636.015.684 |
Болт М10х85 |
5 |
|
1315.303.027 |
Ротор |
6 |
|
1314.202.039 |
Вал насоса |
7 |
|
1315.302.121 |
Корпус насоса |
8 |
|
0730.100.799 |
Шайба регулировочная толщиной 2,50 мм |
8 |
|
0730.100.800 |
Шайба регулировочная толщиной 2,45 мм |
8 |
|
0730.100.801 |
Шайба регулировочная толщиной 2,40 мм |
8 |
|
0730.100.802 |
Шайба регулировочная толщиной 2,35 мм |
8 |
|
0730.100.803 |
Шайба регулировочная толщиной 2,30 мм |
8 |
|
0730.101.466 |
Шайба регулировочная толщиной 2,25 мм |
8 |
|
0730.101.467 |
Шайба регулировочная толщиной 2,20 мм |
8 |
|
0730.101.468 |
Шайба регулировочная толщиной 2,15 мм |
8 |
|
0730.101.469 |
Шайба регулировочная толщиной 2,10 мм |
8 |
|
0730.101.470 |
Шайба регулировочная толщиной 2,05 мм |
8 |
|
0730.101.471 |
Шайба регулировочная толщиной 2,00 мм |
8 |
|
0730.106.860 |
Шайба регулировочная толщиной 3,05 мм |
8 |
|
0730.106.905 |
Шайба регулировочная толщиной 1,85 мм |
8 |
|
0730.106.906 |
Шайба регулировочная толщиной 1,90 мм |
8 |
|
0730.106.907 |
Шайба регулировочная толщиной 1,95 мм |
8 |
|
0730.106.908 |
Шайба регулировочная толщиной 2,55 мм |
8 |
|
0730.106.909 |
Шайба регулировочная толщиной 2,60 мм |
8 |
|
0730.106.910 |
Шайба регулировочная толщиной 2,65 мм |
8 |
|
0730.106.911 |
Шайба регулировочная толщиной 2,70 мм |
8 |
|
0730.106.912 |
Шайба регулировочная толщиной 2,75 мм |
8 |
|
0730.106.913 |
Шайба регулировочная толщиной 2,80 мм |
8 |
|
0730.106.914 |
Шайба регулировочная толщиной 2,85 мм |
8 |
|
0730.106.915 |
Шайба регулировочная толщиной 2,90 мм |
8 |
|
0730.106.916 |
Шайба регулировочная толщиной 2,95 мм |
8 |
|
0730.106.917 |
Шайба регулировочная толщиной 3,00 мм |
8 |
|
0730.112.935 |
Шайба регулировочная толщиной 3,10 мм |
8 |
|
0730.112.936 |
Шайба регулировочная толщиной 3,15 мм |
8 |
|
0730.112.937 |
Шайба регулировочная толщиной 3,20 мм |
8 |
|
0730.112.938 |
Шайба регулировочная толщиной 3,25мм |
9 |
|
1315.303.060 |
Прокладка |
10 |
|
0630.501.111 |
Кольцо стопорное |
10 |
|
0630.501.112 |
Кольцо стопорное |
10 |
|
0630.501.113 |
Кольцо стопорное |
10 |
|
0630.501.114 |
Кольцо стопорное |
10 |
|
0630.501.115 |
Кольцо стопорное |
10 |
|
0630.501.116 |
Кольцо стопорное |
10 |
|
0630.501.117 |
Кольцо стопорное |
10 |
|
0630.501.118 |
Кольцо стопорное |
10 |
|
0630.501.148 |
Кольцо стопорное |
10 |
|
0630.501.159 |
Кольцо стопорное |
10 |
|
0630.501.160 |
Кольцо стопорное |
10 |
|
0630.531.064 |
Кольцо стопорное |
10 |
|
0630.531.065 |
Кольцо стопорное |
11 |
|
0750.117.009 |
Роликоподшипник конический |
12 |
|
1316.303.071 |
Шестерня с косыми зубьями |
13 |
|
1316.303.065 |
Шестерня с косыми зубьями |
14 |
|
1316.303.005 |
Шестерня с косыми зубьями |
15 |
|
1316.303.033 |
Вал промежуточный |

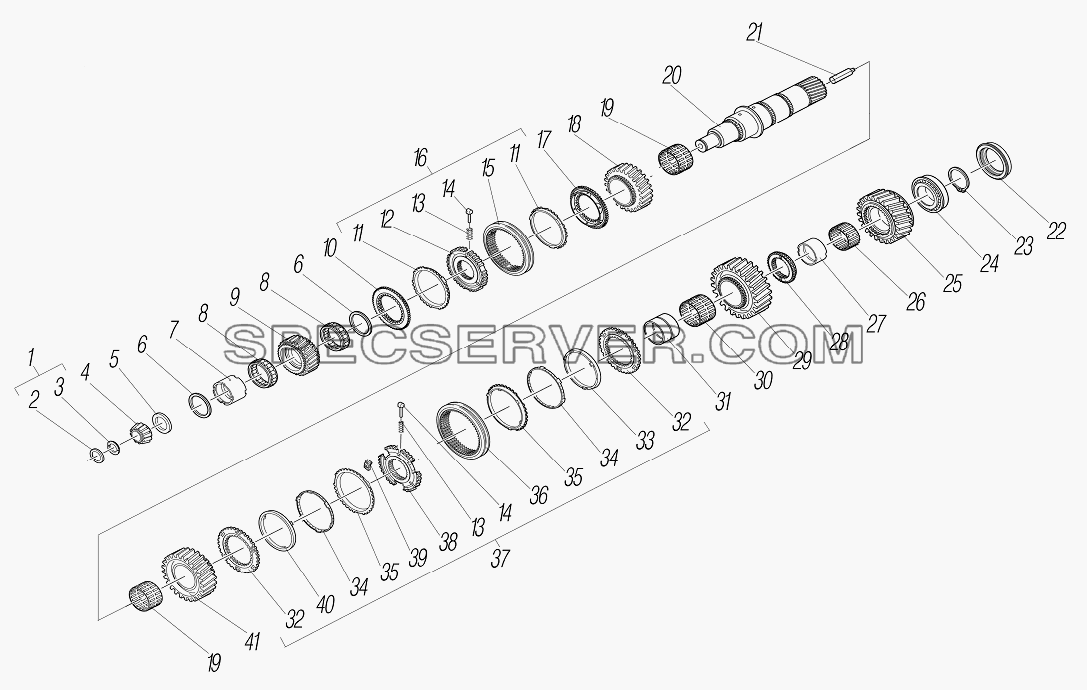

Запчасти: Основной вал для Урал-6370-1151
Основной вал для Урал-6370-1151 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
1312.204.040 |
Кольцо разъёмное |
2 |
|
0730.062.781 |
Кольцо стопорное |
3 |
|
0730.107.019 |
Кольцо разъёмное 4,60 мм |
3 |
|
0730.107.020 |
Кольцо разъёмное 4,70 мм |
3 |
|
0730.107.021 |
Кольцо разъёмное 4,80 мм |
3 |
|
0730.107.022 |
Кольцо разъёмное 4,90 мм |
3 |
|
0730.107.023 |
Кольцо разъёмное 5,00 мм |
4 |
|
0750.117.232 |
Роликоподшипник конический |
5 |
|
1315.304.043 |
Шайба осевая толщиной 7,50 мм |
5 |
|
1315.304.044 |
Шайба осевая толщиной 7,60 мм |
5 |
|
1315.304.045 |
Шайба осевая толщиной 7,70 мм |
5 |
|
1315.304.046 |
Шайба осевая толщиной 7,80 мм |
5 |
|
1315.304.047 |
Шайба осевая толщиной 7,90 мм |
5 |
|
1315.304.048 |
Шайба осевая толщиной 8,00 мм |
5 |
|
1315.304.085 |
Шайба осевая толщиной 7,40 мм |
5 |
|
1315.304.086 |
Шайба осевая толщиной 7,30 мм |
6 |
|
0750.101.158 |
Шайба упорная |
7 |
|
0750.119.124 |
Кольцо внутреннее |
8 |
|
0750.115.531 |
Сепаратор роликоподшипника |
9 |
|
1316.304.103 |
Шестерня с косыми зубьями |
10 |
|
1316.304.190 |
Зубчатая муфта |
11 |
|
1316.304.189 |
Кольцо синхронизатора |
12 |
|
1356.304.019 |
Корпус синхронизатора |
13 |
|
0732.040.409 |
Пружина нажимная |
14 |
|
1297.304.436 |
Толкатель |
15 |
|
1356.304.023 |
Скользящая муфта |
16 |
|
1356.204.006 |
Синхронизатор |
18 |
|
1316.304.008 |
Шестерня с косыми зубьями |
19 |
|
0750.115.303 |
Сепаратор игольчатого подшипника |
20 |
|
1316.304.132 |
Основной вал |
21 |
|
1312.304.150 |
Трубка |
22 |
|
1316.332.109 |
Диск нажимной |
23 |
|
0630.501.312 |
Кольцо стопорное |
23 |
|
0630.501.313 |
Кольцо стопорное |
23 |
|
0630.501.314 |
Кольцо стопорное |
23 |
|
0630.501.315 |
Кольцо стопорное |
23 |
|
0630.501.316 |
Кольцо стопорное |
23 |
|
0630.501.333 |
Кольцо стопорное |
23 |
|
0630.501.334 |
Кольцо стопорное |
23 |
|
0630.501.335 |
Кольцо стопорное |
23 |
|
0630.501.336 |
Кольцо стопорное |
23 |
|
0630.501.337 |
Кольцо стопорное |
23 |
|
0630.501.338 |
Кольцо стопорное |
23 |
|
0630.501.339 |
Кольцо стопорное |
24 |
|
0750.117.678 |
Роликоподшипник конический |
25 |
|
1316.304.012 |
Шестерня с косыми зубьями |
26 |
|
0750.115.326 |
Сепаратор игольчатого подшипника |
27 |
|
1316.304.133 |
Втулка |
28 |
|
1312.304.124 |
Зубчатая муфта |
29 |
|
1316.304.010 |
Шестерня с косыми зубьями |
30 |
|
0750.115.327 |
Сепаратор игольчатого подшипника |
31 |
|
1312.304.084 |
Втулка |
32 |
|
1312.304.106 |
Диск сцепления |
33 |
|
1268.304.424 |
Кольцо внутреннее |
34 |
|
1268.304.494 |
Кольцо промежуточное |
35 |
|
1268.304.525 |
Кольцо наружное |
36 |
|
1310.304.175 |
Муфта скользящая |
37 |
|
1315.204.006 |
Синхронизатор |
38 |
|
1312.304.158 |
Корпус синхронизатора |
39 |
|
1312.304.159 |
Элемент сцепления |
40 |
|
1268.304.424 |
Кольцо внутреннее |
41 |
|
1316.304.002 |
Шестерня с косыми зубьями |

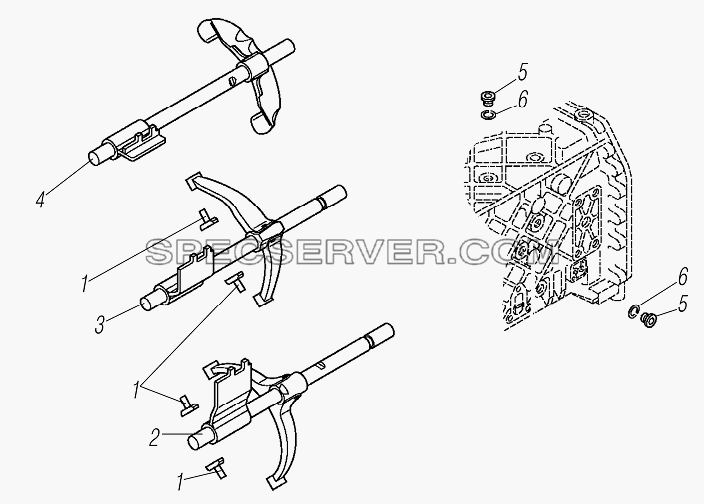

Штоки вилок переключения передач для Урал-6370-1151 (список запасных частей)
Штоки вилок переключения передач для Урал-6370-1151 (список запасных частей)
Таблица запасных частей

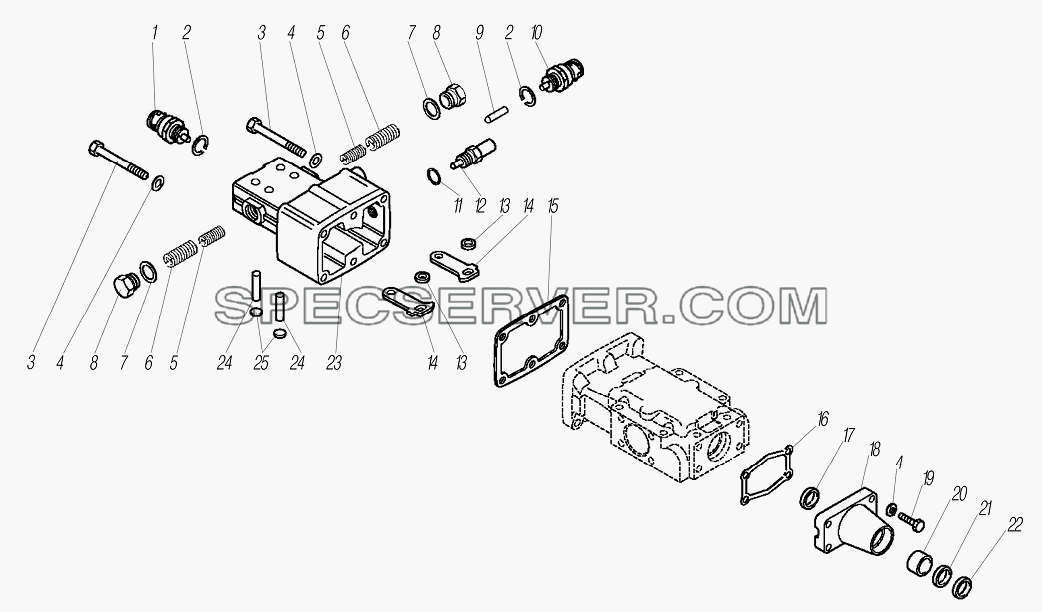

Установка крышки механизма переключения передач для Урал-6370-1151 (список запасных частей)
Установка крышки механизма переключения передач для Урал-6370-1151 (список запасных частей)
Таблица запасных частей

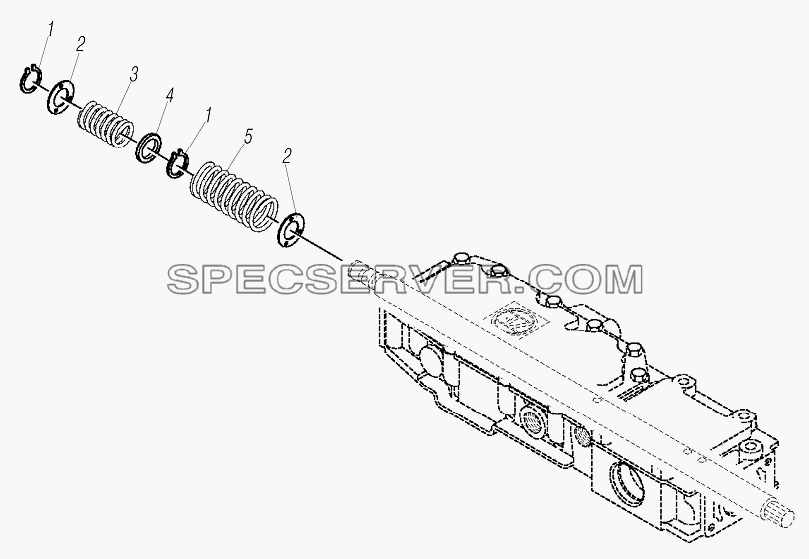

Комплект пружин для Урал-6370-1151 (список запасных частей)
Комплект пружин для Урал-6370-1151 (список запасных частей)
Таблица запасных частей
| |
