№		Номер детали	Наименование запчасти
1		3502471Е260В	Барабан тормозной
2		3502251Е260	Кулак разжимной левый
3		3502252Е260	Кулак разжимной правый
4		3502437Е260	Пружина стяжная
5		3502438Е260	Ось стяжной пружины
6		3502043Е260	Шайба
7		3502044Е260	Кольцо уплотнительное
8		3502396Е260	Втулка
9		Q43140	Кольцо стопорное
10		3502407Е260	Ролик
11		3502390А369	Колодка тормозная в сборе
12		3502062Е260А	Пробка
13		СQ1510830	Болт
14		Q151В1490Т	Болт
15		Q151В1440	Болт
16		Q40108	Шайба
17		Q70145	Масленка
18		3502511-369	Кронштейн левый
19		3502516-369	Кронштейн правый
20		3502510Е260А	Рычаг правый в сборе
21		3502515Е260А	Рычаг левый в сборе
22		Q43125	Кольцо стопорное
23		3502522Е260	Шайба регулировочная
24		3502521Е260	Шайба
25		3502139Е260	Пластина регулировочная
26		3502135Е260	Кронштейн левый
27		350214Е260	Кронштейн правый
28		СQ1500816	Болт
29		Q40308	Шайба пружинная
30		3502061Е260	Щит тормоза
31		Q70001	Масленка
32		3502397Е260	Суппорт
33		3502395Е260	Шпилька
34		3502436Е260	Пружина
35		3502391Е260	Колодка тормозная
36		3502392А369	Накладка
37		3502393Е260	Заклепка
38		3502394Е260	Палец
39		Q40316	Шайба пружинная
40		СQ1511635ТS	Болт
41		Q2541020	Винт

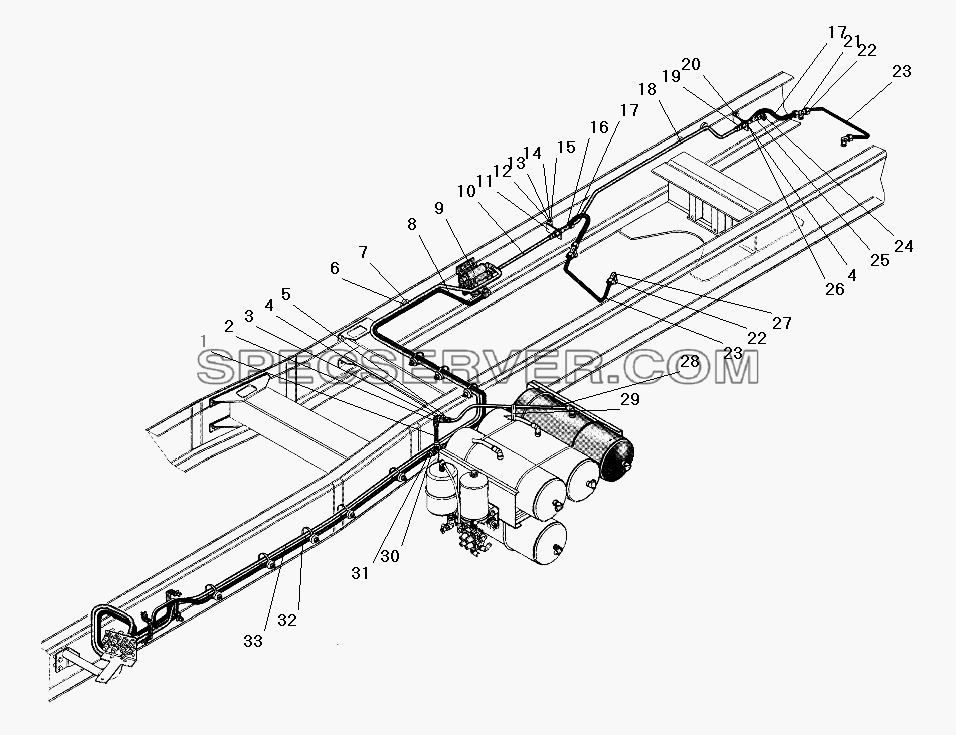

Установка стояночного тормоза для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6364-3508528	Трубка от баллона первая
2		623.6826	Угольник
3		623.7036	Штуцер проходной
4		335026-П29	Гайка М22х1,5
5		623.7306	Штуцер
6		375-8402321	Буфер
7		4209 9076 ЕD 12-8328	Хомут
8		6364-3508526	Трубка к ускорительному клапану вторая
9		100-3518210-10	Клапан ускорительный
10		6364-3508510	Трубка от ускорительного клапана первая
11		6364-3508200	Кронштейн шлангов
12		201498-П29	Болт М10-6gх28
13		250512-П29	Гайка М10
14		252136-П2	Шайба 10 пружинная
15		252039-П29	Шайба 10
16		337780	Тройник
17		63645-3506396	Шланг тормозов
18		6364-3508512	Трубка от ускорительного клапана вторая
19		334161	Штуцер
20		5323РХ-3506322	Штуцер проходной
21		337786	Тройник
22		623.7746	Гайка
23		6364-3508514	Трубка промежуточная
24		100-3515310-01	Клапан контрольного вывода
25		339831	Тройник
26		252142-П2	Шайба 22.ОТ
27		339835	Угольник
28		6364-3508522	Трубка от баллона стояночного тормоза
29		2108-3401228	Хомут
30		623.7864	Тройник
31		623.7236	Штуцер
32		6364-3508524	Трубка от баллона вторая
33		6364-3508520	Трубка к ускорительному клапану первая

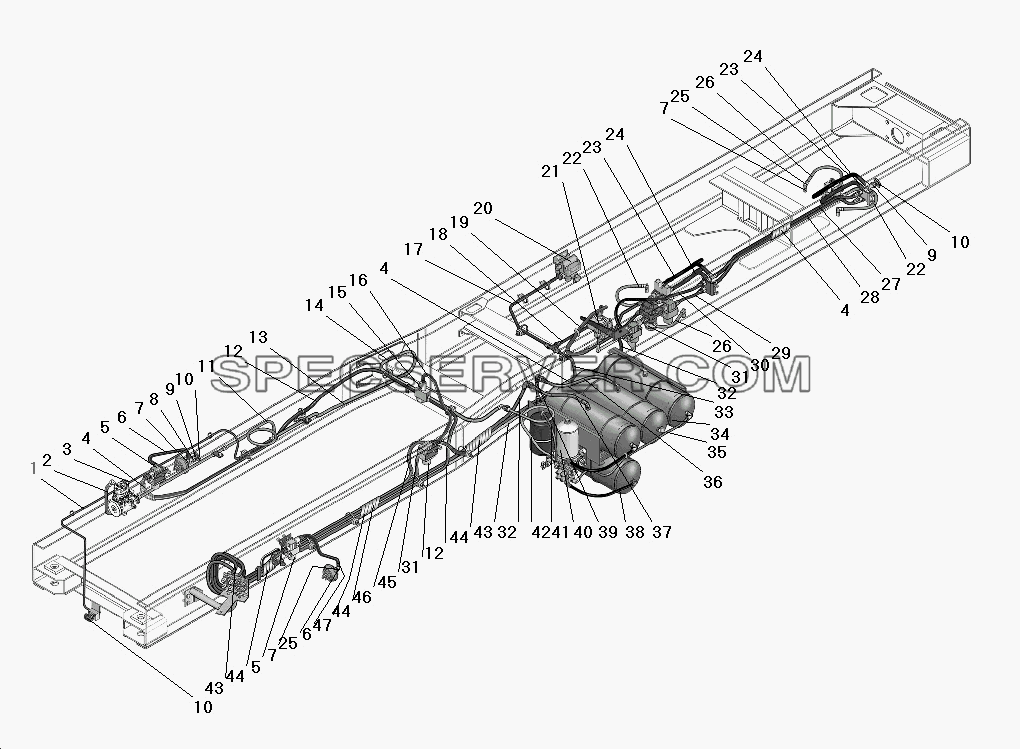

Трубопроводы и шланги привода рабочих тормозов для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6363-3506076	Трубка к буксирному прибору
2		6363-3506176	Трубка от компрессора первая
3		5336-3509012-10	Компрессор
4		6363-3506108	Лента спиральная
5		ВR9156-1132612	Модулятор АБС
6		6367-3506396	Шланг тормозов
7		623.7746	Гайка
8		337789	Тройник
9		4320-3514023	Прокладка
10		100-3515310-01	Клапан контрольного вывода
11		6363-3506178	Трубка от компрессора вторая
12		6363-3506216	Трубка на левый модулятор
13		6363-3506190	Трубка от компрессора третья
14		6363-3506182	Трубка от компрессора четвертая
15		100-3534010	Клапан ограничения давления
16		6367-3506184	Трубка к тройнику
17		63645-3506238	Трубка к ускорительному клапану стояночного тормоза
18		63645-3506248	Трубка к регулятору тормозных сил, вторая
19		6363-3506220	Трубка от регулятора тормозных сил на тройник
20		100-3518210-10	Клапан ускорительный
21		100-3533010-10	Регулятор тормозных сил
22		63645-3506156	Трубка к камере
23		63645-3506396	Шланг тормозов
24		4320-3506398-01	Шланг гибкий
25		334068	Угольник
26		63645-3506152	Трубка к камере
27		63645-3506228	Трубка к задней камере верхняя
28		63645-3506230	Трубка к задней камере нижняя
29		6363-3506226	Трубка от модулятора нижняя
30		6363-3506224	Трубка от модулятора верхняя
31		100-3518010-10	Клапан ускорительный
32		63645-3506222	Трубка на ускорительный клапан
33		63645-3506214	Трубка к регулятору тормозных сил
34		375-3513015-10	Баллон воздушный в сборе
35		6363-3506236	Трубка от блока подготовки к четвертому баллону
36		6363-3506204	Трубка от второго баллона первая
37		6363-3506202	Трубка от первого баллона первая
38		6363-3506200	Трубка от блока подготовки к баллону
39		6363-3506206	Трубка от второго баллона вторая
40		100-351110-10	Влагомаслоотделитель со встроенным регулятором давления
41		6363-3506240	Трубка к баллону адсорбера
42		6363-3506192	Трубка к клапану накачки шин
43		6363-3506210	Трубка от второго баллона третья
44		6363-3506107	Лента спиральная
45		63645-3506242	Трубка от ускорительного клапана к тормозному крану
46		63645-3506246	Трубка к переднему ускорительному клапану
47		6363-3506550	Прокладка защитная

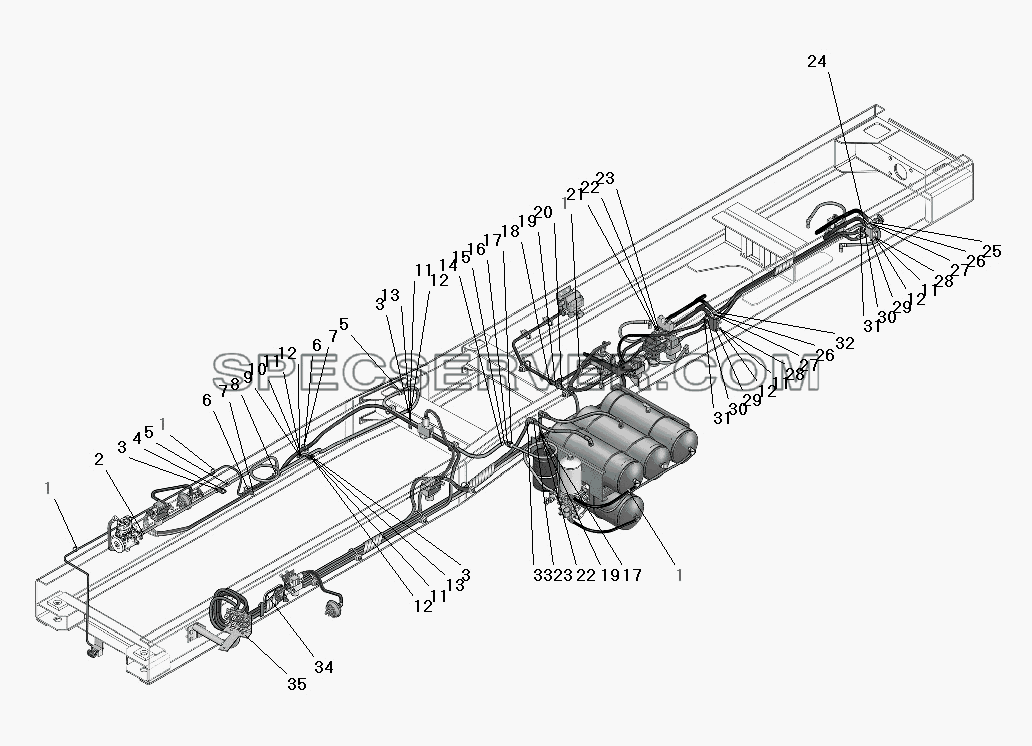

Крепление трубопроводов и шлангов привода рабочих тормозов для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2108-3401228	Хомут
2		6363-3506106	Хомут
3		339097-П29	Хомут 14
4		201493-П2	Болт М10х16
5		339222-П	Штуцер
6		375-8402321	Буфер
7		4209 9076 ЕD 12-8328	Хомут
8		339228-П	Тройник М20х1,5 М14х1,5
9		6363-3506153	Кронштейн
10		201502-П29	Болт М10х38
11		250512-П29	Гайка М10
12		252136-П2	Шайба 10 пружинная
13		201498-П29	Болт М10-6gх28
14		623.6992	Угольник
15		623.7036	Штуцер проходной
16		335026-П29	Гайка М22х1,5
17		623.7446	Штуцер
18		623.7236	Штуцер
19		623.7864	Тройник
20		623.7306	Штуцер
21		339436	Штуцер
22		250640-П29	Гайка М20х1,5-6Н
23		252161-П2	Шайба 20Л
24		339046	Угольник М20х1,5 КГ3/8"
25		339831	Тройник
26		250659-П29	Гайка М22х1,5-6Н
27		252142-П2	Шайба 22.ОТ
28		200317-П29	Болт М10-6gх45 стяжной
29		6363-3506006	Кронштейн шлангов
30		5323РХ-3506322	Штуцер проходной
31		334161	Штуцер
32		337780	Тройник
33		339635-П	Угольник
34		6363-3506002	Прокладка резиновая
35		63645-3506105	Кронштейн

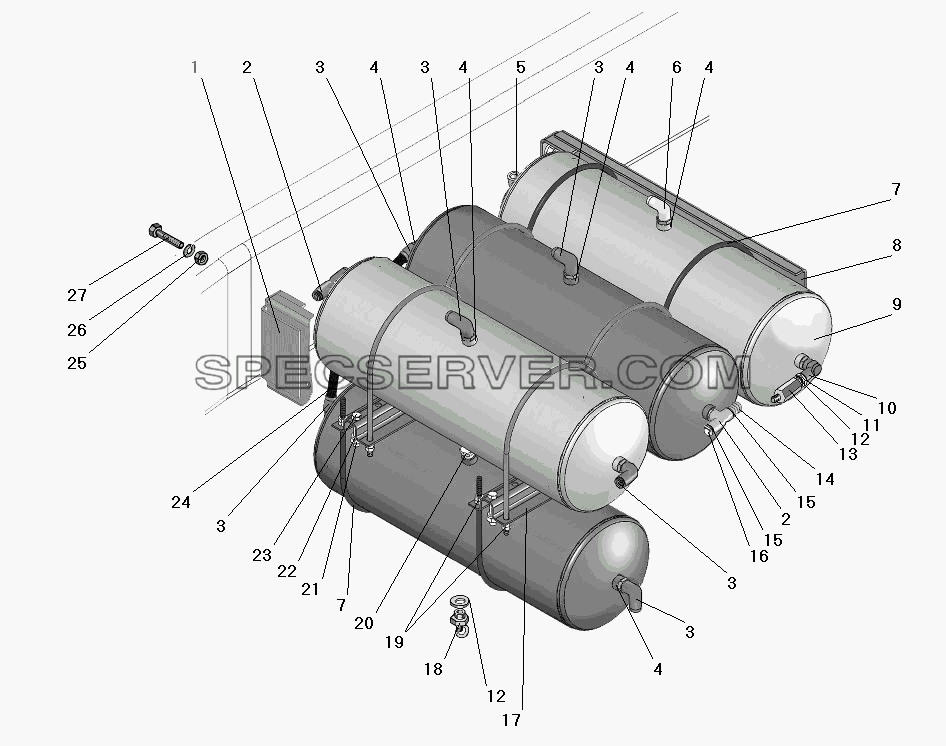

Установка воздушных баллонов для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6363-3513080	Кронштейн баллонов передний
2		623.6835	Тройник
3		623.6992	Угольник
4		623.7016	Пробка
5		334066	Угольник
6		623.6991	Угольник
7		6363-3513018	Хомут баллона
8		6363-3513081	Кронштейн баллонов задний
9		375-3513015-10	Баллон воздушный в сборе
10		339904	Угольник
11		4320-3515068	Пробка
12		4320-3514023	Прокладка
13		100-3562210-20	Клапан обратный
14		13.3515310-10	Клапан контрольного вывода
15		5323-3506054	Прокладка
16		334169	Штуцер
17		6363-3513074	Кронштейн баллонов продольный
18		100-3513110	Клапан слива конденсата в сборе
19		250510-П29	Гайка М8-6Н
20		338765	Пробка К3/8"
21		250512-П29	Гайка М10
22		252136-П2	Шайба 10 пружинная
23		200320-П29	Болт М10-6gх55
24		6363-3506208	Трубка от баллона к баллону
25		250558-П29	Гайка М14-6Н
26		252138-П2	Шайба 14 пружинная
27		201589-П29	Болт М14-6gх40

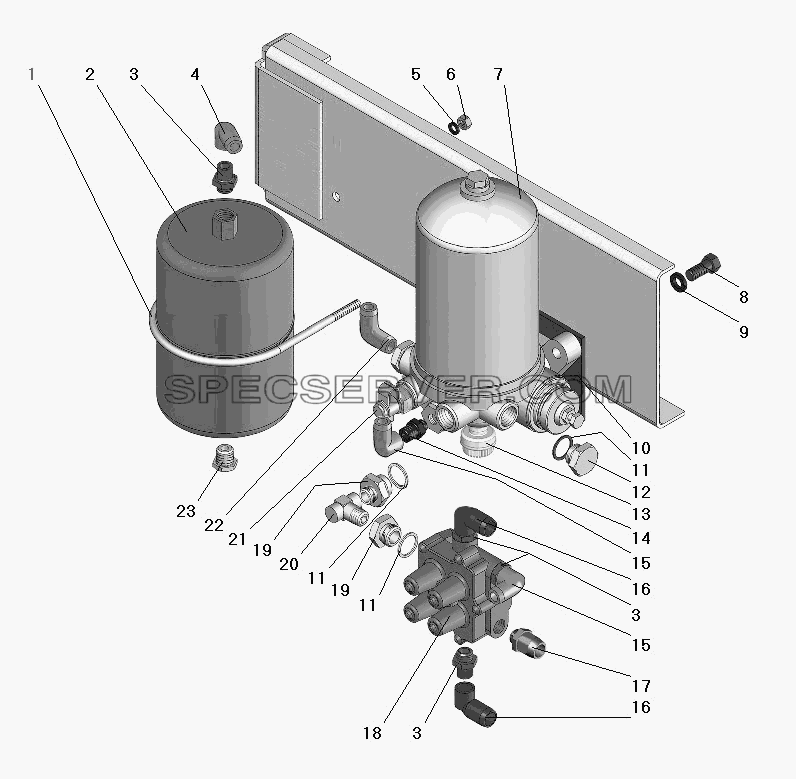

Установка блока подготовки воздуха для Урал-63685 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4320-3513057	Хомут
2		4320-3513050	Баллон дополнительный
3		623.7016	Пробка
4		623.6991	Угольник
5		252135-П2	Шайба 8 пружинная
6		250510-П29	Гайка М8-6Н
7		100-3511110-30	Влагомаслоотделитель со встроенным регулятором давления
8		5557Х-3511081	Болт
9		252137-П2	Шайба 12 пружинная
10		6363-3511043	Пластина блока подготовки воздуха
11		4320-3514023	Прокладка
12		339536	Пробка М22х1,5
13		25.3512080	Шумоглушитель
14		623.7012	Пробка
15		623.6991	Угольник
16		623.6992	Угольник
17		623.7306	Штуцер
18		53205-3515400-20	Четверной защитный клапан
19		4320-3515068	Пробка
20		339904	Угольник
21		100-3515310-10	Клапан контрольного вывода
22		339046	Угольник М20х1,5 КГ3/8"
23		338765	Пробка К3/8"
