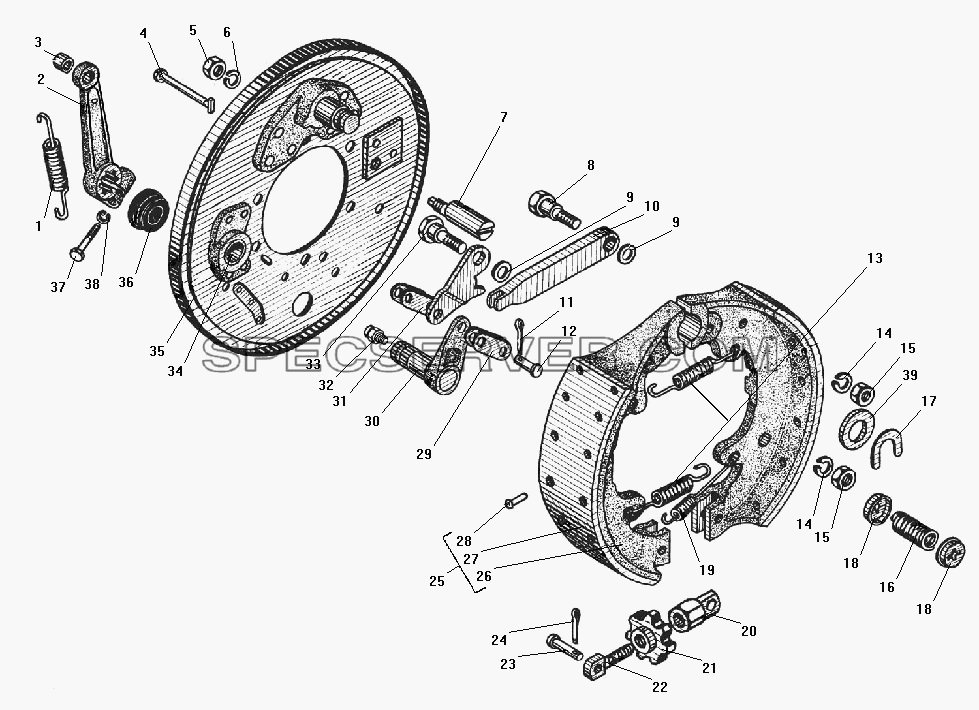

Запчасти: Стояночный тормоз для Урал-532301
Стояночный тормоз для Урал-532301 (список запасных частей)
Таблица запасных частей

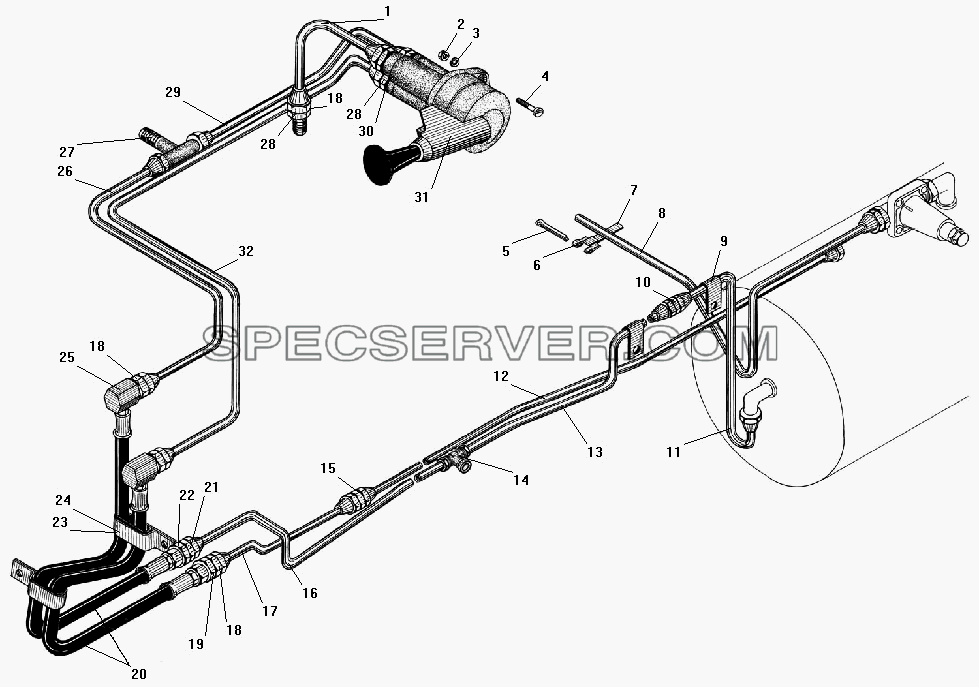

Запчасти: Пневмопривод стояночного тормоза для Урал-532301
Пневмопривод стояночного тормоза для Урал-532301 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
5323-3508364 |
Трубка выводная |
2 |
|
250508-П29 |
Гайка М6-6Н |
3 |
|
252134-П2 |
Шайба 6 пружинная |
4 |
|
221605-П29 |
Винт М6х16 |
5 |
|
258038-П29 |
Шплинт 3,2х16 |
6 |
|
4598711592 |
Пряжка хомута |
7 |
|
339002-П29 |
Лента стяжная |
8 |
|
5323-3506370-01 |
Трубка от четвертого воздушного баллона |
9 |
|
339178-П29 |
Хомут 9 |
10 |
|
339050 |
Штуцер М16х1,5 |
11 |
|
5323-3508368 |
Трубка от четвертого баллона, первая |
12 |
|
5323-3508362 |
Трубка к тормозной камере, третья |
13 |
|
5323-3508375 |
Трубка от четвертого баллона, вторая |
14 |
|
339435 |
Тройник М16х1,5 |
15 |
|
339035 |
Штуцер 14х1,5 |
16 |
|
5323-3508377 |
Трубка от четвертого баллона, третья |
17 |
|
5323-3508358 |
Трубка к тормозной камере, первая |
18 |
|
260634-П24 |
Гайка М14х1,5-6Н |
19 |
|
339568 |
Штуцер |
20 |
|
375-4225075-02 |
Шланг гибкий системы накачки шин в сборе |
21 |
|
250636-П29 |
Гайка М16х1,5-6Н |
22 |
|
339715 |
Штуцер |
23 |
|
4320-1104097 |
Прокладка |
24 |
|
339844-П29 |
Хомут |
25 |
|
339905 |
Угольник |
26 |
|
5323-3508380 |
Трубка к крану первая |
27 |
|
339657 |
Тройник |
28 |
|
339900 |
Штуцер |
29 |
|
5323-3508382 |
Трубка к крану вторая |
30 |
|
4320-1104139 |
Прокладка уплотнительная |
31 |
|
100-3537010 |
Кран тормозной с ручным управлением |
32 |
|
5323-3508354 |
Трубка от крана |

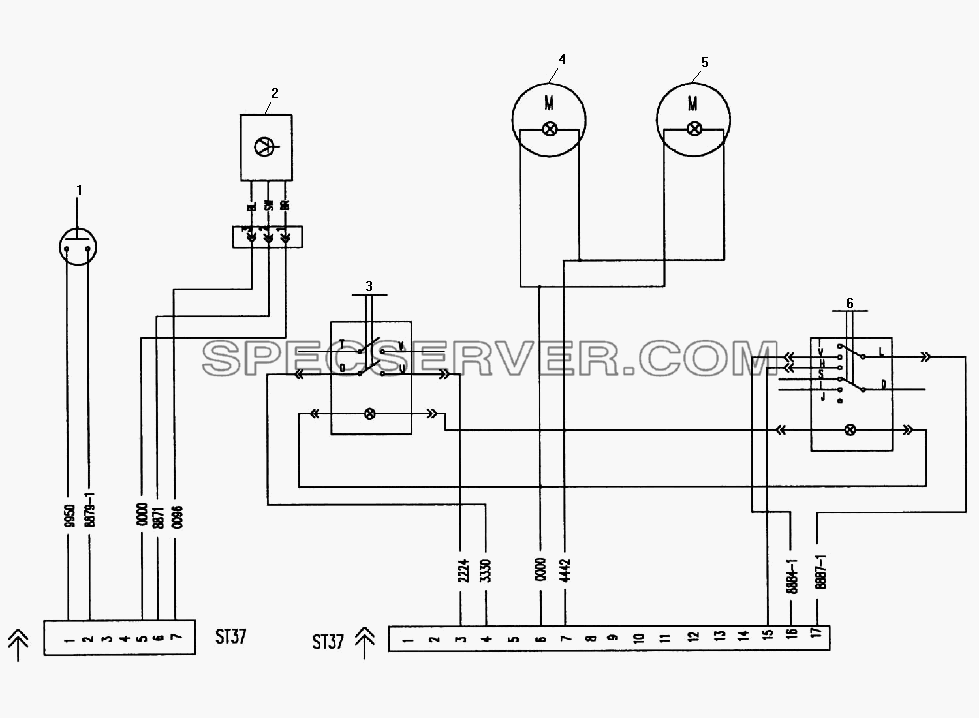

Запчасти: Схема электрическая подключения приборов на мотоотсеке для Урал-532301
Схема электрическая подключения приборов на мотоотсеке для Урал-532301 (список запасных частей)
Таблица запасных частей

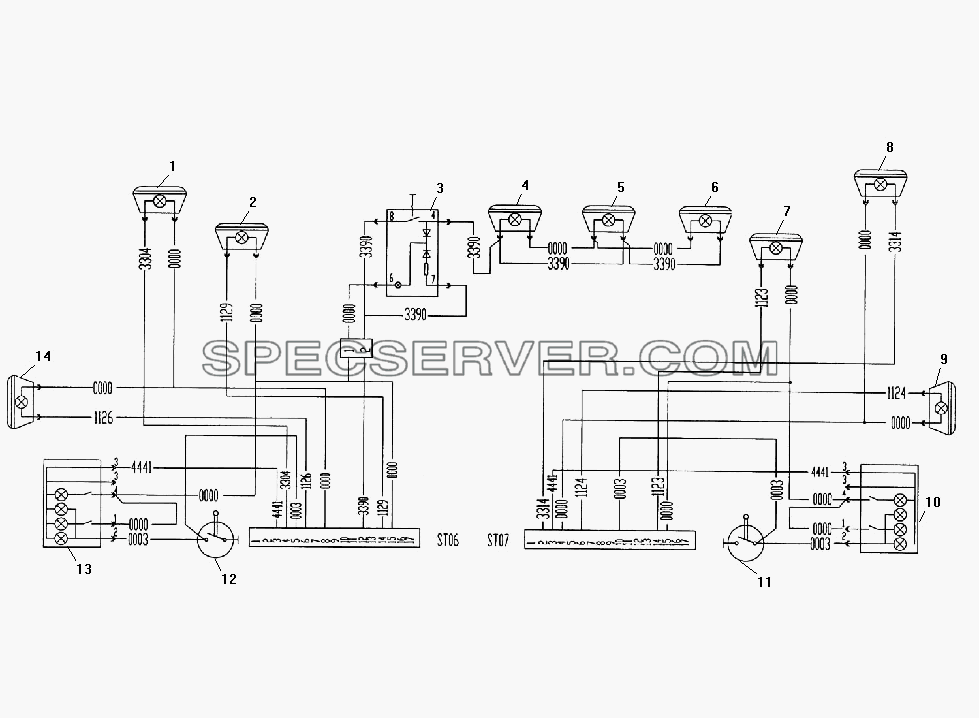

Схема электрическая подключения светотехнических приборов на кабине для Урал-532301 (список запасных частей)
Схема электрическая подключения светотехнических приборов на кабине для Урал-532301 (список запасных частей)
Таблица запасных частей

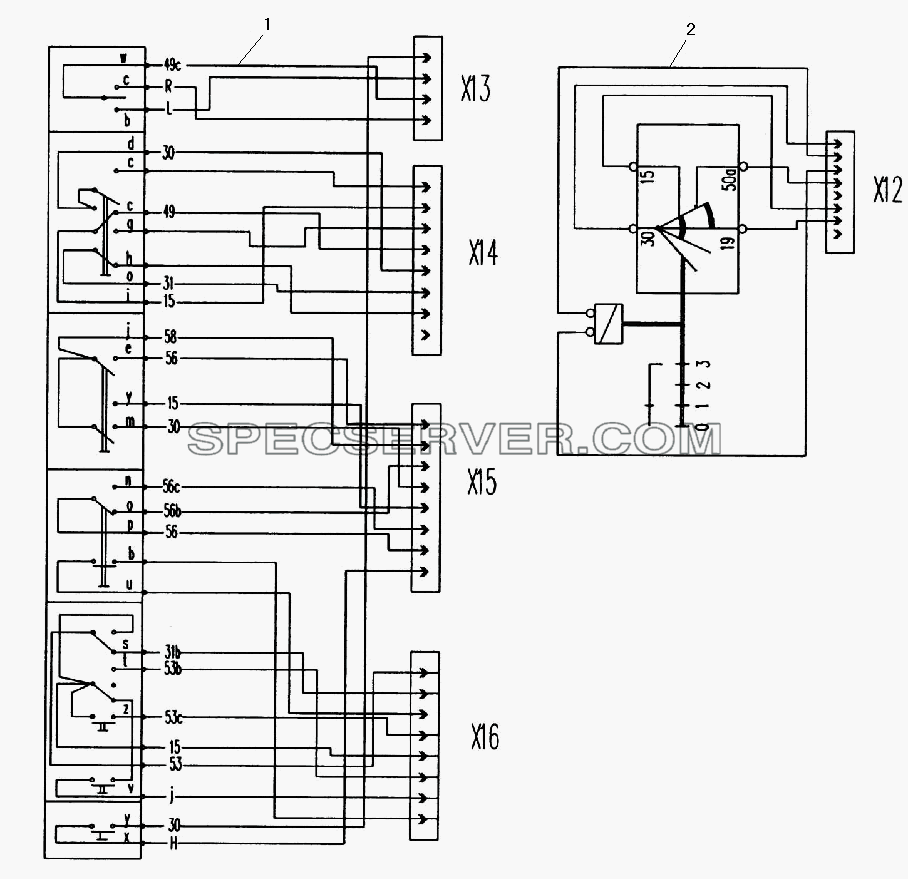

Схема электрическая приборов, расположенных на рулевой колонке для Урал-532301 (список запасных частей)
Схема электрическая приборов, расположенных на рулевой колонке для Урал-532301 (список запасных частей)
Таблица запасных частей

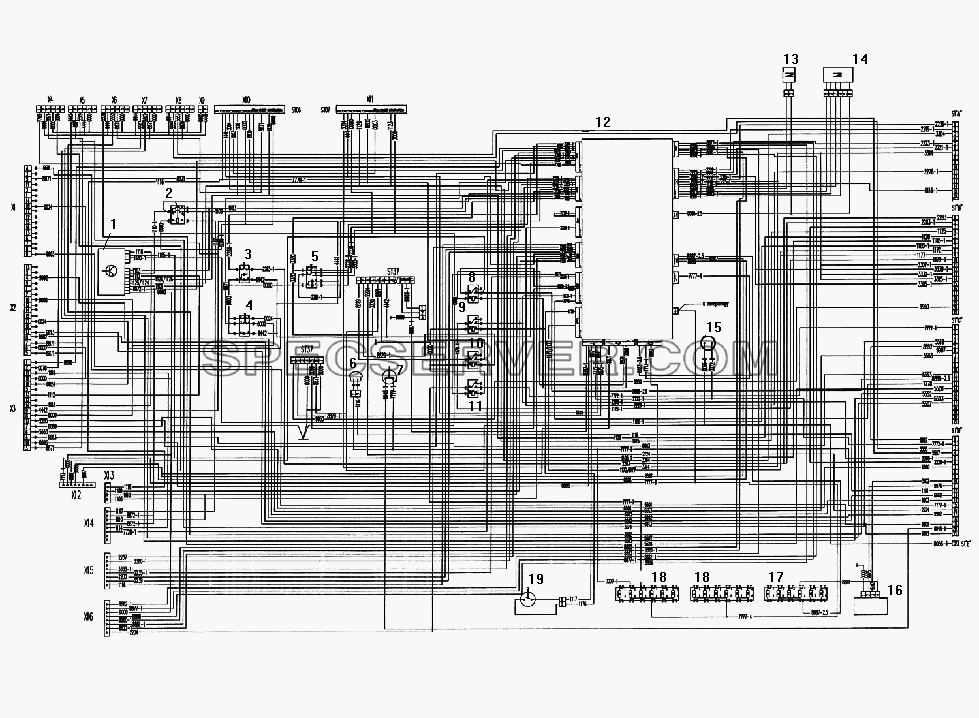

Схема подключения электрооборудования в кабине для Урал-532301 (список запасных частей)
Схема подключения электрооборудования в кабине для Урал-532301 (список запасных частей)
Таблица запасных частей
| |
