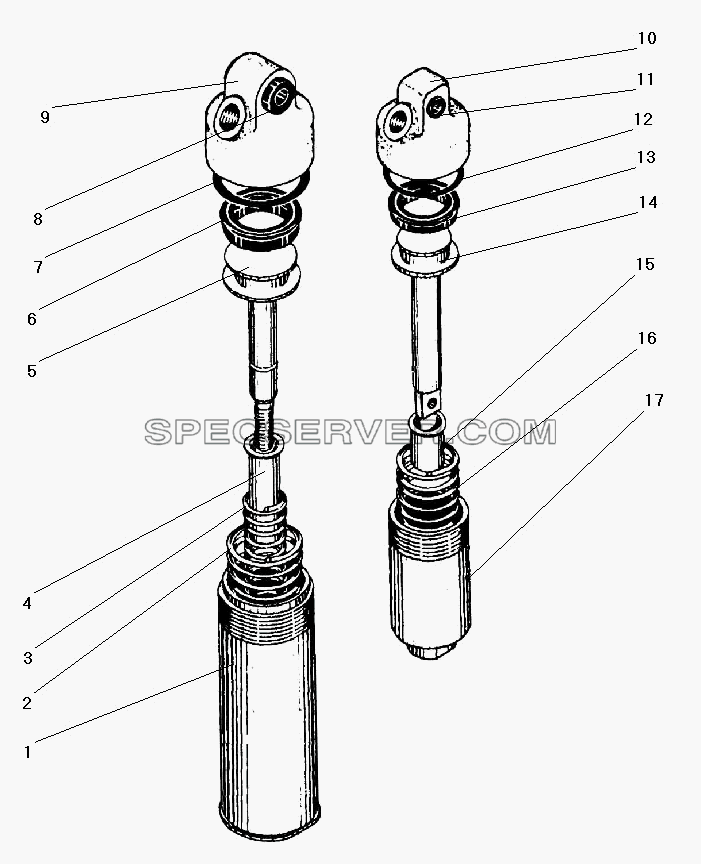

№		Номер детали	Наименование запчасти
1		100-3570220	Цилиндр пневматический диаметр 35х65 в сборе
2		100-3570223	Пружина
3		100-3570229	Пружина
4		100-3570227	Упор
5		100-3570224	Поршень со штоком в сборе
6		100-3570228	Кольцо уплотнительное
7		100-3570232	Кольцо О-образное 36х3
8		100-3570233	Втулка
9		100-3570230	Крышка цилиндра
10		100-3570130	Крышка цилиндра
11		100-3570133	Втулка
12		100-3570132	Кольцо О-образное 32х2
13		100-3570128	Кольцо уплотнительное
14		100-3570124	Поршень со штоком в сборе
15		100-3570127	Упор
16		100-3570123	Пружина
17		100-3570120	Цилиндр пневматический диаметр 30х25 в сборе

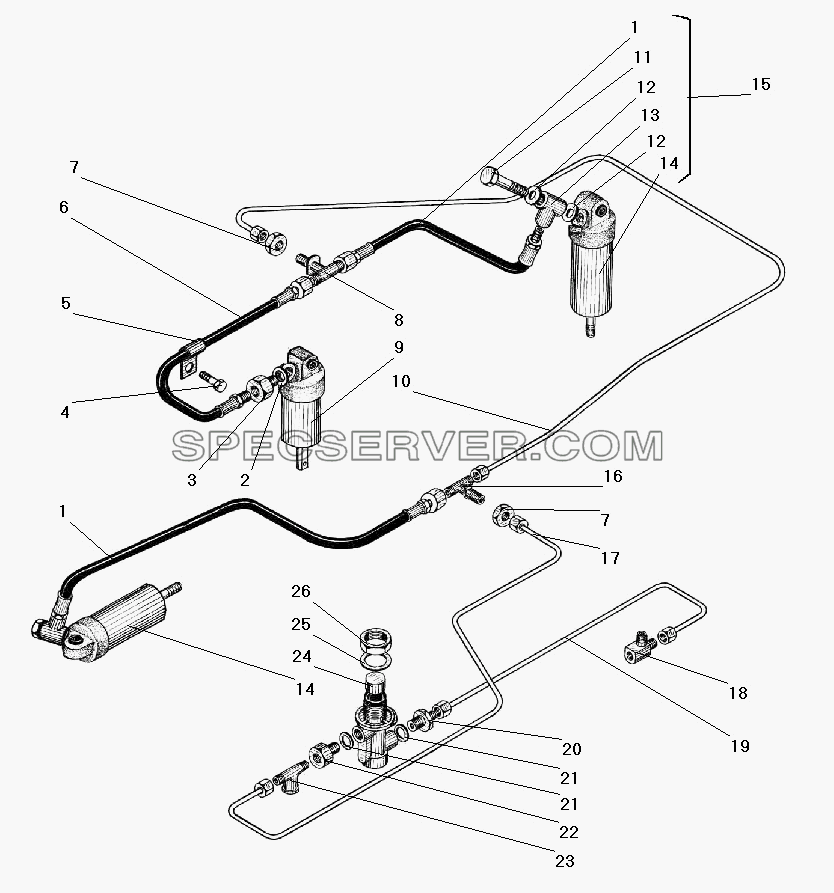

Система вспомогательного тормоза для Урал-43203-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4320-3570180	Шланг гибкий вспомогательного тормоза в сборе
2		375-3430081	Прокладка уплотнительная
3		339766	Штуцер К1/8"-М10х1
4		201420-П29	Болт М6-6gх20
5		339097-П29	Хомут 14
6		375-4225070-02	Шланг гибкий в сборе
7		250513-П29	Гайка М10х1-6Н
8		339657	Тройник
9		100-3570110	Цилиндр диаметр 30х25 пневматический в сборе
10		4320-3570068	Трубка в сборе
11		5557-1602186	Болт соединительный
12		51-3506013	Прокладка
13		5557-1602184	Муфта соединительная
14		100-3570210	Цилиндр пневматический диаметр 35х65 в сборе
15		4320-3570176-01	Цилиндр пневматический в сборе
16		333603	Тройник М10х1
17		4320-3570158-01	Трубка в сборе от крана к тройнику
18		339647	Тройник М14х1,5-М10х1
19		4320-3570162	Трубка в сборе от пневмосигнала к крану
20		339538	Штуцер М10х1-М12х1,5
21		4320-3506054	Прокладка
22		339699	Штуцер К1/8"-М12х1,5"
23		339733	Тройник М10х1-М12х1,5
24		100-3537110	Кран пневматический в сборе
25		4320-3570140	Шайба
26		4320-3570146	Гайка

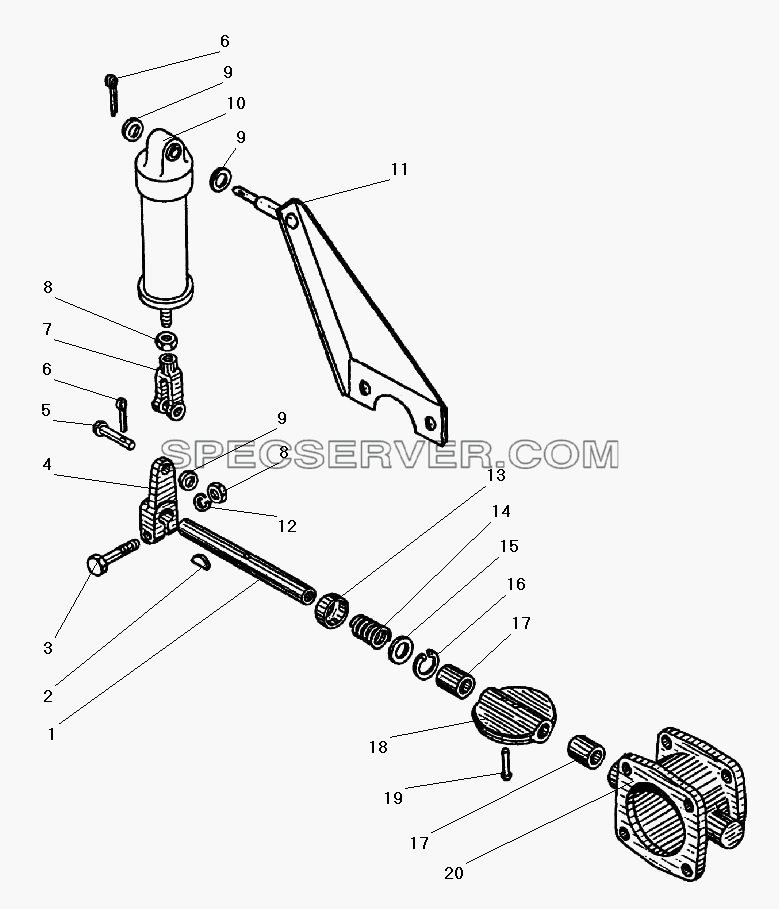

Вспомогательный тормоз для Урал-43203-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4320-3570077	Вал заслонки
2		4320-3570103	Фиксатор рычага
3		200263-П29	Болт М8-6gх35
4		4320Я-3570081-10	Рычаг
5		260035-П52	Палец 8х28
6		258039-П29	Шплинт 3,2х20
7		5557-3570188	Вилка
8		250510-П29	Гайка М8-6Н
9		252005-П29	Шайба 8
10		100-3570210	Цилиндр пневматический диаметр 35х65 в сборе
11		4320-3570165-10	Кронштейн пневмоцилиндра
12		252135-П2	Шайба 8 пружинная
13		4320-3570085	Крышка
14		4320-3570079	Пружина поджимная
15		4320-3570089	Шайба
16		339646-П2	Кольцо Б22 стопорное
17		4320-3570092	Втулка
18		4320-3570097	Заслонка
19		253874	Заклепка 4х26
20		4320-3570016	Корпус

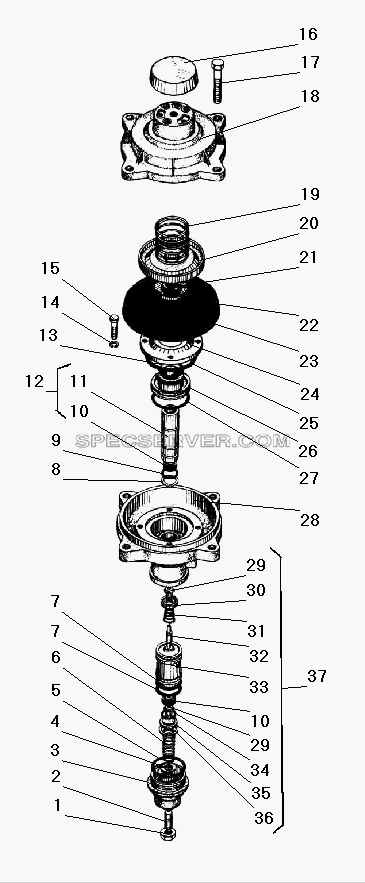

Кран управления тормозами прицепа для Урал-43203-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		250612-П29	Гайка М10-6Н
2		302201-П29	Винт М10х30
3		100-3522144	Крышка нижняя
4		100-3522139	Тарелка пружины
5		100-3522143	Кольцо О-образное 42х2,7
6		100-3522138	Пружина
7		100-3522137	Кольцо О-образное 28,17х3,53
8		489307-П2	Кольцо упорное
9		100-3522153	Кольцо О-образное 17,3х2,4
10		100-3522127	Кольцо
11		100-3522151	Толкатель клапана
12		100-3522150-10	Толкатель клапана в сборе
13		100-3515121	Кольцо О-образное 29,3х3
14		252154-П2	Шайба 6 пружинная
15		201418-П29	Болт М6-6gх16
16		100-3522175	Колпак
17		301544	Болт
18		100-3522174	Крышка верхняя
19		100-3522170	Пружина
20		100-3522167	Шайба диафрагмы большая
21		489311-П2	Кольцо упорное
22		100-3522166	Шайба диафрагмы малая
23		100-3522162-10	Диафрагма
24		100-3522160	Опора
25		100-3522161	Кольцо О-образное 64х1,4
26		100-3522155	Поршень
27		100-3522159	Кольцо О-образное 47,6х3,5
28		100-3522120	Корпус крана
29		100-3522130	Корпус клапана
30		100-3522133	Направляющая
31		100-3522134	Пружина
32		100-3522131	Стержень
33		100-3522126	Поршень
34		100-3537137	Кольцо О-образное 17х1,5
35		100-3522135	Крышка
36		489323-П2	Кольцо упорное
37		100-3522125	Клапан в сборе

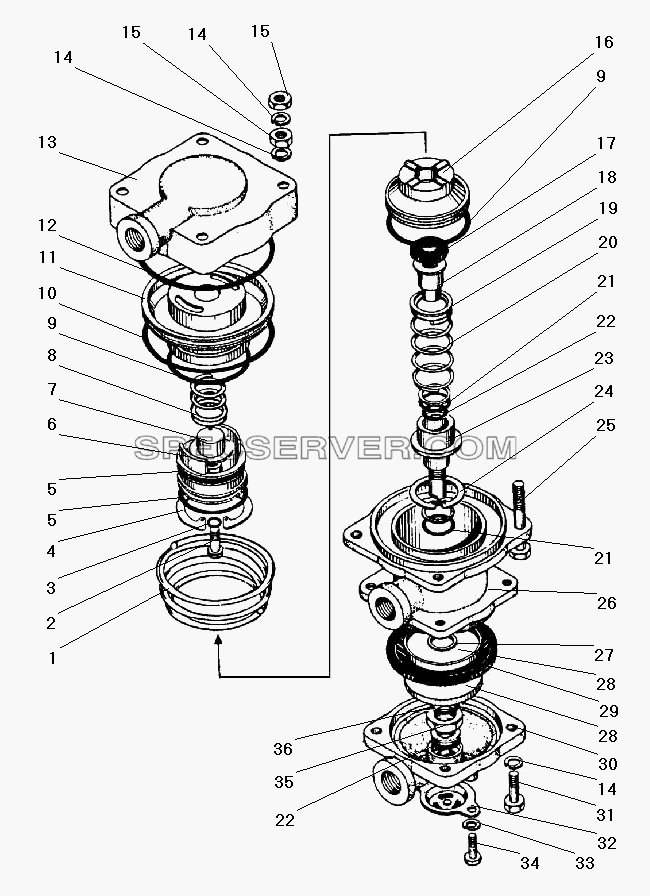

Клапан управления тормозами прицепа для Урал-43203-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		100-3522068	Пружина
2		100-3522055	Винт регулировочный
3		100-3522026	Кольцо О-образное
4		489312-П2	Кольцо упорное
5		100-3522024	Кольцо О-образное
6		100-3522058	Поршень верхний малый
7		100-3522023	Тарелка пружины
8		100-3522022	Пружина
9		100-3522029	Кольцо О-образное
10		100-3522025	Кольцо О-образное
11		100-3522056	Поршень верхний большой
12		100-3522032	Кольцо О-образное
13		100-3522020	Корпус верхний
14		305890-П2	Шайба 8 пружинная
15		250510-П29	Гайка М8-6Н
16		100-3522035	Поршень средний
17		11.3522061	Кольцо клапана
18		11.3522062	Корпус клапана
19		100-3522027	Тарелка пружины
20		100-3522028	Пружина
21		100-3522063	Кольцо О-образное
22		100-3522037	Кольцо О-образное
23		100-3522040	Поршень нижний
24		489306-П2	Кольцо упорное 38х1,5
25		11.3522088-10	Болт М8х60
26		100-3522030	Корпус средний
27		309791	Кольцо уплотнительное
28		100-3522066	Шайба диафрагмы
29		100-3522065	Мембрана
30		100-3522050	Корпус нижний
31		201458-П29	Болт М8-6gх25
32		100-3522070	Окно выпускное с клапаном в сборе
33		305887-П2	Шайба пружинная 6
34		201416-П29	Болт М6-6gх12
35		100-3522054	Гайка
36		100-3522069	Кольцо О-образное

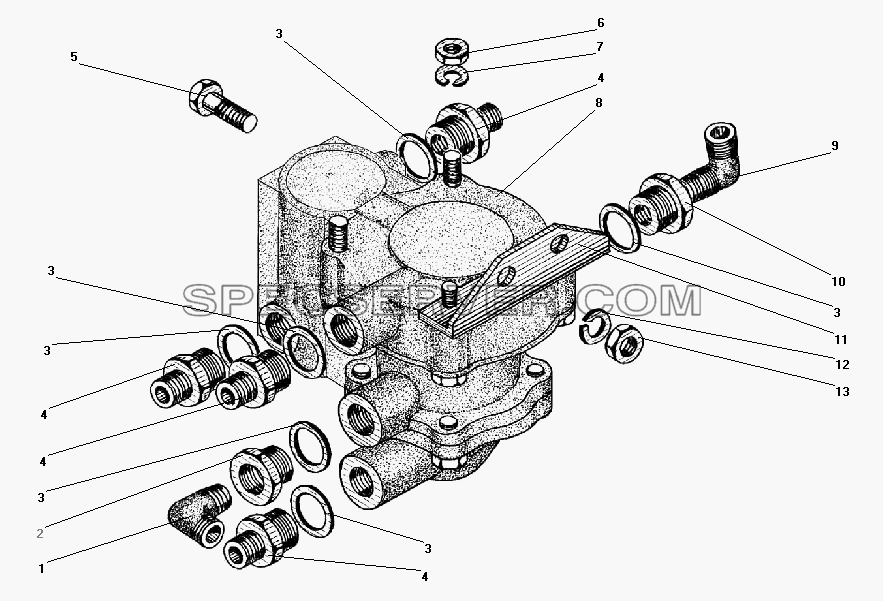

Установка клапана прицепа для Урал-43203-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		339040	Угольник М14х1,5 КГ1/4"
2		5323-3514012	Пробка
3		4320-3514023	Прокладка
4		339545	Штуцер
5		201501-П29	Болт М10-6gх35
6		250510-П29	Гайка М8-6Н
7		252135-П2	Шайба 8 пружинная
8		25-3522210	Клапан управления тормозами прицепа
9		339039	Угольник М16х1,5 К3/8"
10		4320-3515068	Пробка
11		5557-3522011	Кронштейн
12		252136-П2	Шайба 10 пружинная
13		250512-П29	Гайка М10
