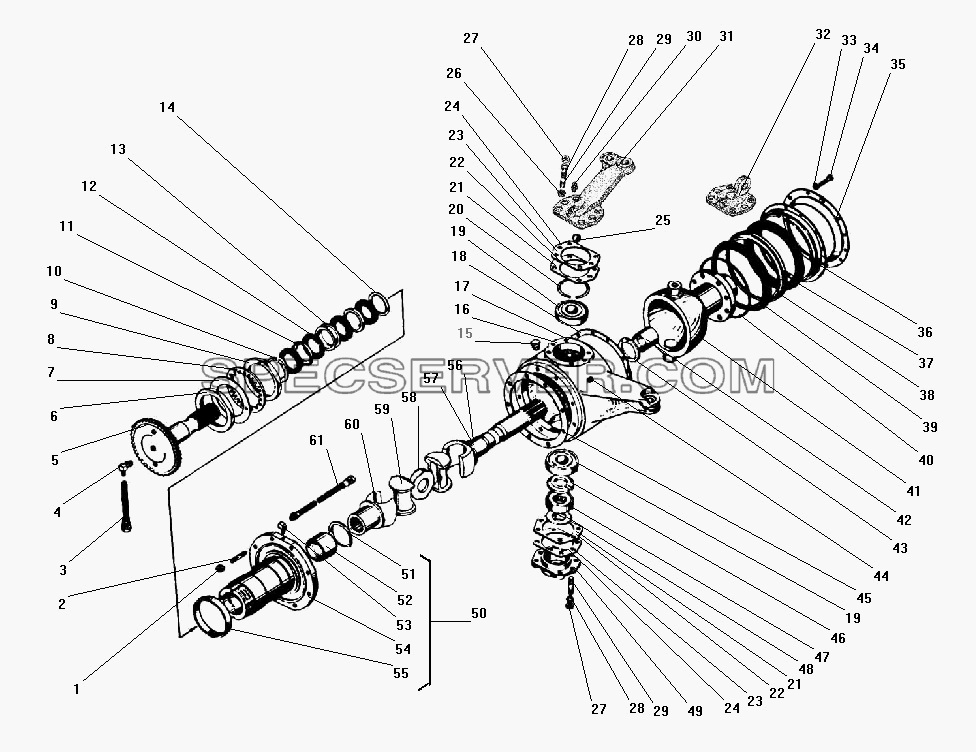

Запчасти: Передний мост для Урал-43203-10
Передний мост для Урал-43203-10 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
251649-П29 |
Гайка М16х1,5-6Н |
2 |
|
333681 |
Шпилька М16х1,5х46х23 |
3 |
|
375-4225073-02 |
Шланг гибкий подвода воздуха в сборе |
4 |
|
375-3124094 |
Угольник подвода воздуха |
5 |
|
5557-2303065 |
Полуось передняя |
6 |
|
375-3103081-Г |
Контргайка подшипников колеса |
7 |
|
375-3103080-Б |
Шайба стопорная |
8 |
|
375-3103079-01 |
Шайба замочная |
9 |
|
4320-3103076 |
Гайка подшипника колеса в сборе |
10 |
|
375-2303067-А |
Кольцо стопорное |
11 |
|
375-4224020-01 |
Обойма манжеты |
12 |
|
375-4224017-03 |
Сальник подвода воздуха в сборе |
13 |
|
375-3124013 |
Кольцо распорное |
14 |
|
375-4224081 |
Обойма |
15 |
|
375-1802278 |
Пробка МК24 |
16 |
|
6361-2304030 |
Корпус поворотного кулака правый |
17 |
|
6361-2304031 |
Корпус поворотного кулака левый |
18 |
|
375-2304098-01 |
Прокладка |
19 |
|
12309КМ |
Подшипник роликовый |
20 |
|
5557-2304071 |
Кольцо |
21 |
|
55571-2304074 |
Прокладка толщиной 0,05 мм |
22 |
|
55571-2304075 |
Прокладка толщиной 0,1 мм |
23 |
|
55571-2304076 |
Прокладка толщиной 0,2 мм |
24 |
|
55571-2304077 |
Прокладка толщиной 0,5 мм |
25 |
|
Б26,988-100 |
Шарик Б26,988 мм |
26 |
|
5557-2304082 |
Втулка разжимная |
27 |
|
250563-П29 |
Гайка М18х1,5-6Н |
28 |
|
252140-П2 |
Шайба 18.ОТ |
29 |
|
333677 |
Шпилька М18х1,5х43х29 |
30 |
|
264035-П29 |
Масленка 2.3.45.01 в сборе |
31 |
|
6361-2304100 |
Рычаг поворотного кулака |
32 |
|
55571-2304037-01 |
Крышка верхняя |
33 |
|
252135-П2 |
Шайба 8 пружинная |
34 |
|
201475-П29 |
Болт М8х1-6gх18 |
35 |
|
55571-2304097 |
Крышка |
36 |
|
375-2304092-В |
Обойма |
37 |
|
55571-2304096 |
Кольцо уплотнительное в сборе |
38 |
|
375-2304095-Б |
Кольцо распорное сальника поворотного кулака |
39 |
|
375-2304093-Б1 |
Манжета сальника поворотного кулака |
40 |
|
375-2304094 |
Пружина сальника |
41 |
|
6361-2304013 |
Опора шаровая в сборе |
42 |
|
375-2301036 |
Втулка шаровой опоры |
43 |
|
375-2301037 |
Шайба упорная полуоси |
44 |
|
298430 |
Сапун |
45 |
|
55571-2304052-01 |
Прокладка цапфы |
46 |
|
5557-2304067 |
Кольцо дистанционное |
47 |
|
108710 |
Подшипник шариковый упорный |
48 |
|
5557-2304073-10 |
Шайба шкворня |
49 |
|
55571-2304033 |
Крышка поворотного кулака нижняя |
50 |
|
6361-2304080 |
Цапфа поворотная в сборе |
51 |
|
375-2304087 |
Шайба опорная |
52 |
|
375-2304088 |
Втулка цапфы поворотного кулака |
53 |
|
375-4225053-Б |
Штуцер подвода воздуха |
54 |
|
55571-2304084-01 |
Цапфа поворотная |
55 |
|
375-2304085-02 |
Кольцо сальника |
56 |
|
5557-2303070-10 |
Полуось внутренняя правая |
57 |
|
5557-2303071-10 |
Полуось внутренняя левая |
58 |
|
5557-2303075 |
Диск шарнира |
59 |
|
5557-2303074 |
Кулак шарнира |
60 |
|
5557-2303072 |
Вилка наружной полуоси |
61 |
|
375-4225075-02 |
Шланг гибкий системы накачки шин в сборе |

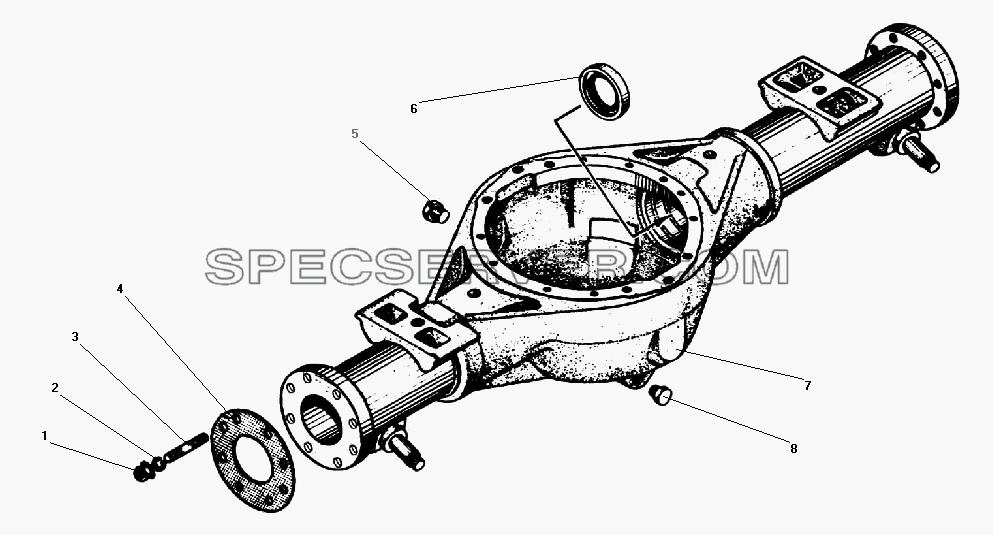

Запчасти: Картер переднего моста для Урал-43203-10
Картер переднего моста для Урал-43203-10 (список запасных частей)
Таблица запасных частей

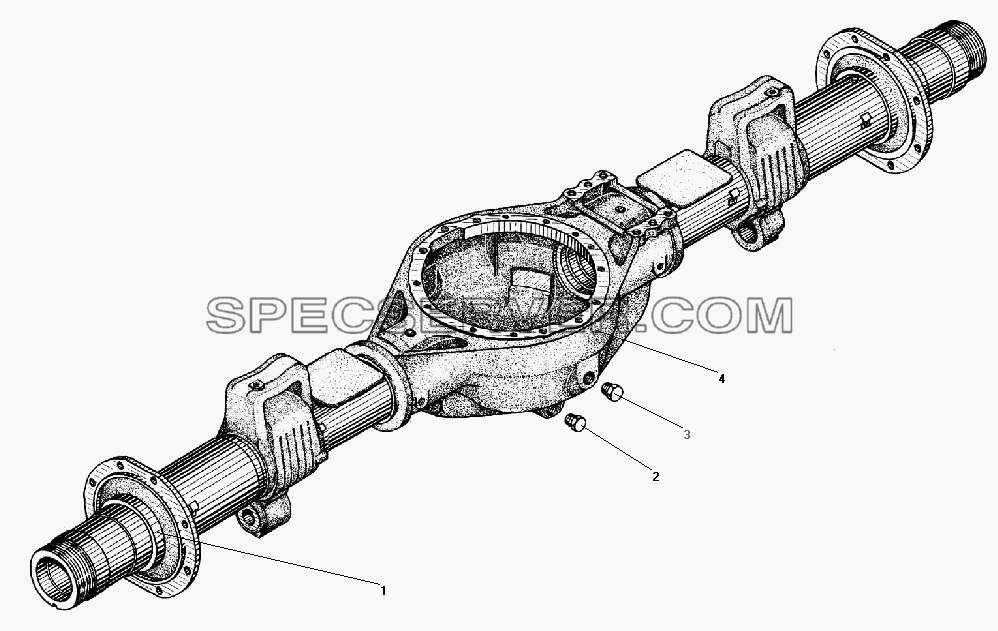

Запчасти: Картер заднего (среднего) моста для Урал-43203-10
Картер заднего (среднего) моста для Урал-43203-10 (список запасных частей)
Таблица запасных частей

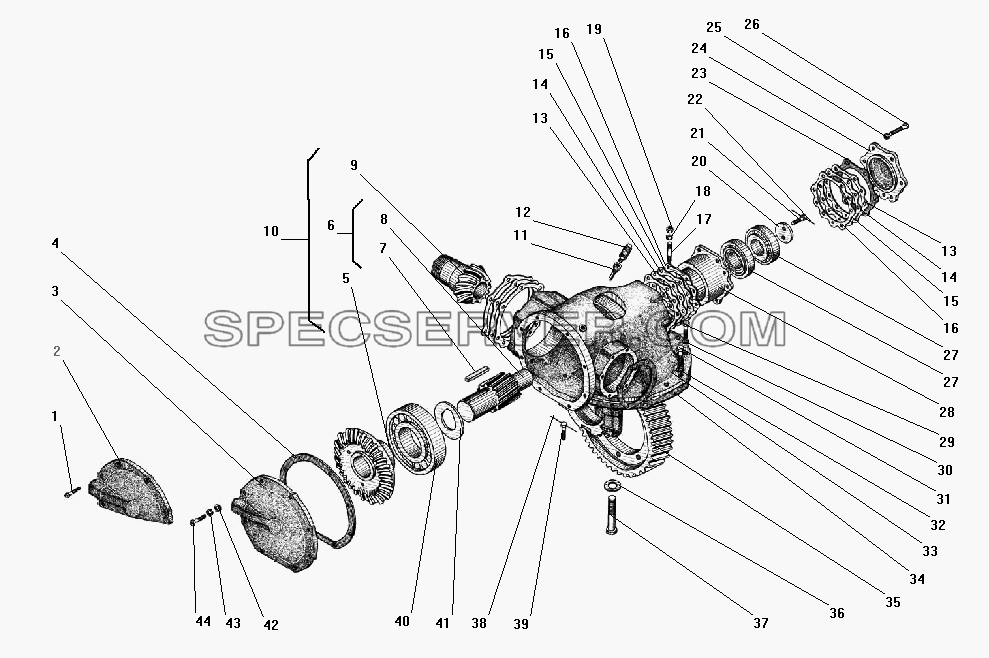

Запчасти: Редуктор главной передачи для Урал-43203-10
Редуктор главной передачи для Урал-43203-10 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
221720-П29 |
Винт М10-6gх22 |
2 |
|
55571-2302145 |
Крышка картера в сборе |
3 |
|
55571-2402145 |
Крышка картера в сборе |
4 |
|
4320Х-2402146 |
Прокладка крышки |
5 |
|
375-2402061-Б |
Шестерня ведомая коническая |
6 |
|
375Н-2402105-10 |
Шестерня в сборе |
7 |
|
375-2402108 |
Шпонка призматическая 77х10 |
8 |
|
375Н-2402110-10 |
Шестерня ведущая цилиндрическая |
9 |
|
4320-2402017 |
Шестерня ведущая коническая |
10 |
|
375Н-2402009-10 |
Шестерни редуктора |
11 |
|
375-4245072 |
Трубка с пробкой в сборе |
12 |
|
298430 |
Сапун |
13 |
|
375-2402126 |
Прокладка регулировочная толщиной 0,22мм |
14 |
|
375-2402127 |
Прокладка регулировочная толщиной 0,1мм |
15 |
|
375-2402128 |
Прокладка регулировочная толщиной 0,05мм |
16 |
|
4320-2402129 |
Прокладка стакана подшипника |
17 |
|
333581-П29 |
Шпилька М14х1,5 |
18 |
|
252138-П2 |
Шайба 14 пружинная |
19 |
|
250559-П29 |
Гайка М14х1,5-6Н |
20 |
|
375-2402109-10 |
Шайба прижимная |
21 |
|
331950-П29 |
Болт М12х30 |
22 |
|
258280 |
Шплинт 1,6х150 |
23 |
|
375-2402043 |
Прокладка крышки стакана |
24 |
|
375-2402135 |
Крышка стакана подшипников |
25 |
|
252137-П2 |
Шайба 12 пружинная |
26 |
|
331970-П29 |
Болт М12х40 |
27 |
|
7310А |
Подшипник роликовый конический |
28 |
|
375-2402124 |
Стакан подшипников ведущей цилиндрической шестерни |
29 |
|
55571-2402066 |
Болт М16х1,5х34 |
30 |
|
252139-П2 |
Шайба 16 |
31 |
|
332762-П29 |
Болт М18х1,5х36 |
32 |
|
252140-П2 |
Шайба 18.ОТ |
33 |
|
55571-2402015 |
Картер редуктора в сборе |
34 |
|
55571-2402142 |
Прокладка картера |
35 |
|
375Н-2402120 |
Шестерня ведомая цилиндрическая |
36 |
|
375-2402047-11 |
Шайба |
37 |
|
332905 |
Болт М20х100 |
38 |
|
258286 |
Шплинт 1,6х300 |
39 |
|
55571-2402067 |
Болт М16х1,5х34 |
40 |
|
12318КМ |
Подшипник роликовый цилиндрический |
41 |
|
375-2402065 |
Шайба опорная подшипника |
42 |
|
252006-П29 |
Шайба 10 |
43 |
|
252136-П2 |
Шайба 10 пружинная |
44 |
|
331504-П29 |
Болт М10х30 |

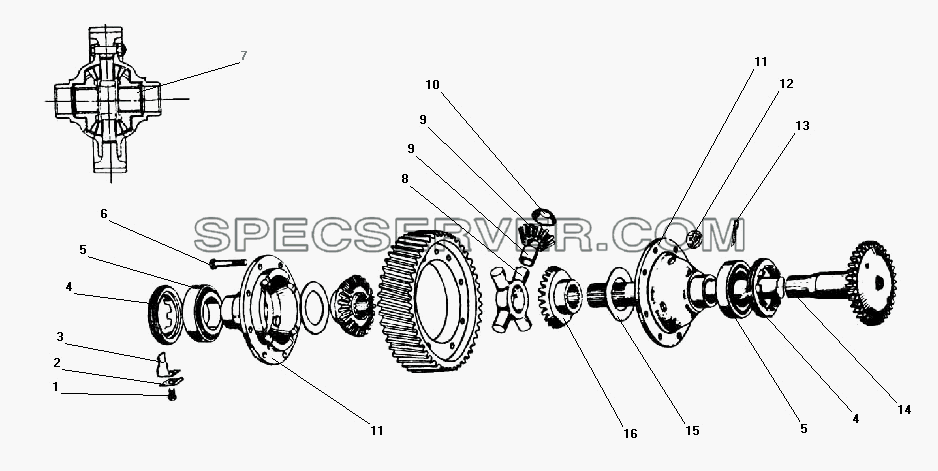

Дифференциал и полуось для Урал-43203-10 (список запасных частей)
Дифференциал и полуось для Урал-43203-10 (список запасных частей)
Таблица запасных частей

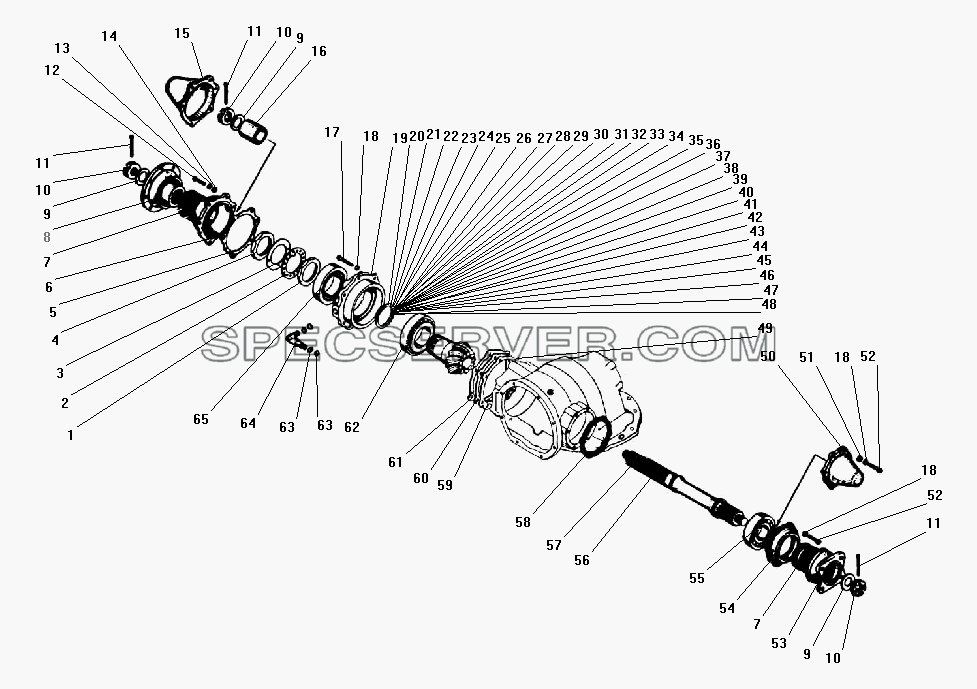

Проходной вал редуктора главной передачи для Урал-43203-10 (список запасных частей)
Проходной вал редуктора главной передачи для Урал-43203-10 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
1 |
|
4320-2502075 |
Гайка в сборе |
2 |
|
4320-2502079 |
Шайба стопорная |
3 |
|
4320-2502078 |
Шайба отгибная |
4 |
|
4320-2502077 |
Гайка регулировочная |
5 |
|
4320-2402038-10 |
Прокладка крышки |
6 |
|
4320-2402051-11 |
Крышка передних подшипников |
7 |
|
2.1-70х92-1 |
Манжета в сборе |
8 |
|
375-1802079 |
Фланец передний в сборе |
9 |
|
336432 |
Шайба 31 |
10 |
|
335033 |
Гайка М30х1,5 |
11 |
|
258084 |
Шплинт 6,3х45 |
12 |
|
201459-П29 |
Болт М8-6gх28 |
13 |
|
252135-П2 |
Шайба 8 пружинная |
14 |
|
252005-П29 |
Шайба 8 |
15 |
|
4320-2302051-11 |
Крышка передних подшипников |
16 |
|
375-2302042 |
Втулка распорная |
17 |
|
331970-П29 |
Болт М12х40 |
18 |
|
252137-П2 |
Шайба 12 пружинная |
19 |
|
4320-2402049-10 |
Стакан подшипников |
20 |
|
4320-2502053-01 |
Шайба регулировочная |
21 |
|
4320-2502055-01 |
Шайба регулировочная толщиной, 14,05 |
22 |
|
4320-2502056-01 |
Шайба регулировочная толщиной, 14,10 |
23 |
|
4320-2502057-01 |
Шайба регулировочная толщиной, 14,15 |
24 |
|
4320-2502058-01 |
Шайба регулировочная толщиной, 14,20 |
25 |
|
4320-2502059-01 |
Шайба регулировочная толщиной, 14,25 |
26 |
|
4320-2502065-01 |
Шайба регулировочная толщиной, 14,30 |
27 |
|
4320-2502066-01 |
Шайба регулировочная толщиной, 14,35 |
28 |
|
4320-2502069-01 |
Шайба регулировочная толщиной, 14,40 |
29 |
|
4320-2502074-01 |
Шайба регулировочная толщиной, 14,45 |
30 |
|
4320-2502080 |
Шайба регулировочная толщиной, 14,50 |
31 |
|
4320-2502081 |
Шайба регулировочная толщиной, 14,55 |
32 |
|
4320-2502082 |
Шайба регулировочная толщиной, 14,60 |
33 |
|
4320-2502083 |
Шайба регулировочная толщиной, 14,65 |
34 |
|
4320-2502084 |
Шайба регулировочная толщиной, 14,70 |
35 |
|
4320-2502085 |
Шайба регулировочная толщиной, 14,75 |
36 |
|
4320-2502086 |
Шайба регулировочная толщиной, 14,80 |
37 |
|
4320-2502087 |
Шайба регулировочная толщиной, 14,85 |
38 |
|
4320-2502088 |
Шайба регулировочная толщиной, 14,90 |
39 |
|
4320-2502089 |
Шайба регулировочная толщиной, 14,95 |
40 |
|
4320-2502090 |
Шайба регулировочная |
41 |
|
4320-2502091 |
Шайба регулировочная толщиной, 15,05 |
42 |
|
4320-2502092 |
Шайба регулировочная толщиной, 15,10 |
43 |
|
4320-2502093 |
Шайба регулировочная толщиной, 15,15 |
44 |
|
4320-2502094 |
Шайба регулировочная толщиной, 15,20 |
45 |
|
4320-2502095 |
Шайба регулировочная толщиной, 15,25 |
46 |
|
4320-2502096 |
Шайба регулировочная толщиной, 15,30 |
47 |
|
4320-2502097 |
Шайба регулировочная толщиной, 15,35 |
48 |
|
4320-2502098 |
Шайба регулировочная толщиной, 15,40 |
49 |
|
375-2402038-01 |
Прокладка |
50 |
|
375-2402048-А |
Крышка заднего подшипника |
51 |
|
252007-П29 |
Шайба 12 |
52 |
|
331969-П29 |
Болт М12х32 |
53 |
|
375-1802264-Б |
Фланец привода переднего моста в сборе |
54 |
|
4320-2502048 |
Крышка заднего подшипника |
55 |
|
12311К1М |
Подшипник роликовый радиальный |
56 |
|
4320-2402040 |
Вал ведущей шестерни |
57 |
|
4320-2502022 |
Вал проходной редуктора |
58 |
|
375-2402039 |
Прокладка крышки заднего подшипника |
59 |
|
4320-2402034 |
Прокладка регулировочная толщиной 0,22 мм |
60 |
|
4320-2402035 |
Прокладка регулировочная переднего подшипника толщиной 0,1 мм |
61 |
|
4320-2402036 |
Прокладка регулировочная переднего подшипника толщиной 0,05 мм |
62 |
|
7516А |
Подшипник роликовый конический |
63 |
|
018-022-25-2-2 |
Кольцо уплотнительное |
64 |
|
4320-2402147 |
Штуцер маслоподводящий |
65 |
|
6-7515А |
Подшипник роликовый конический |
| |
