Toyota Verso 2017 года. Руководство - часть 137

5

599

5-2. Меры, принимаемые в аварийных случаях

В

 случае

 в

оз

ни

кно

ве

ни

я неисп

равно

сти

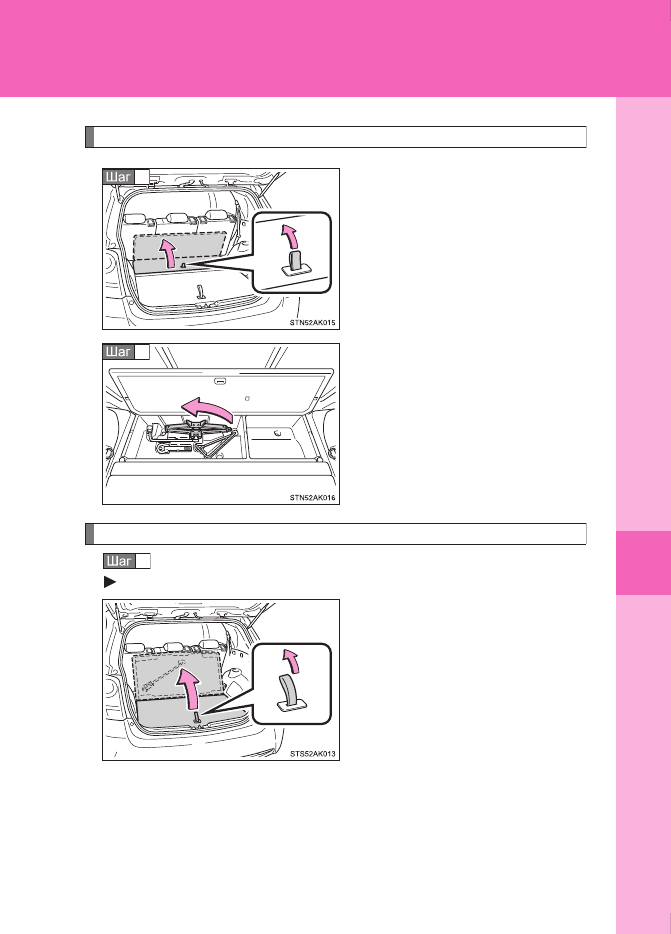

Извлечение домкрата (автомобили без третьего ряда сидений)

Откройте

переднюю

панель

багажника.

Извлеките домкрат.

Извлечение запасного колеса (автомобили без третьего ряда сидений)

Откройте заднюю панель багажника.

Автомобили со стандартным запасным колесом

1

2

1

600

5-2. Меры, принимаемые в аварийных случаях

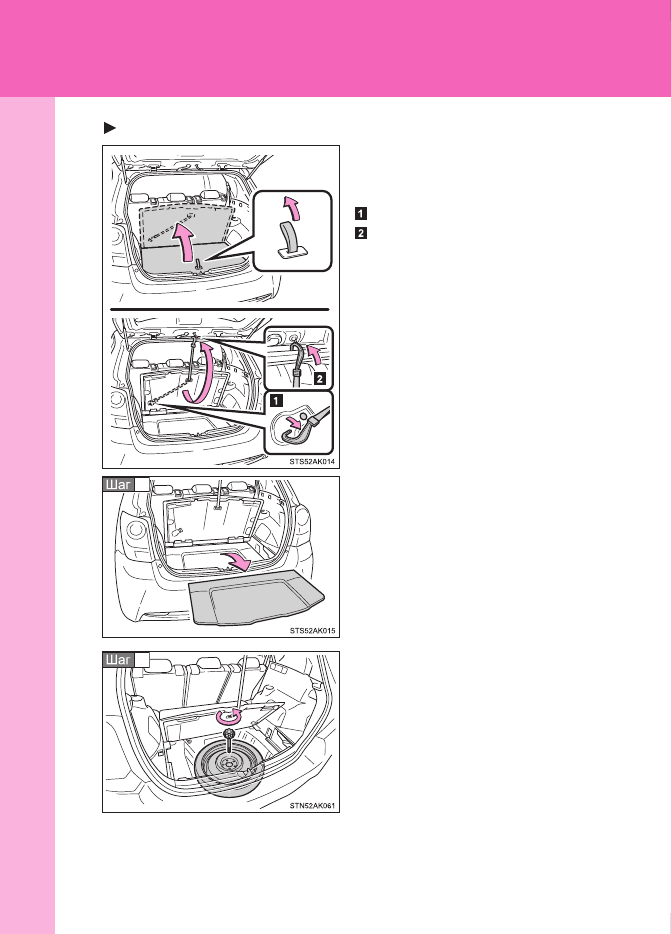

Автомобили с компактным запасным колесом

Закрепите

заднюю

панель

багажника  с  помощью  штатного
ремня с крючком.

Снимите крючок с ремнем
Закрепите крючок

Снимите крышку.

Ослабьте  центральный  зажим,
удерживающий

запасное

колесо.

2

3

5

601

5-2. Меры, принимаемые в аварийных случаях

В

 случае

 в

оз

ни

кно

ве

ни

я неисп

равно

сти

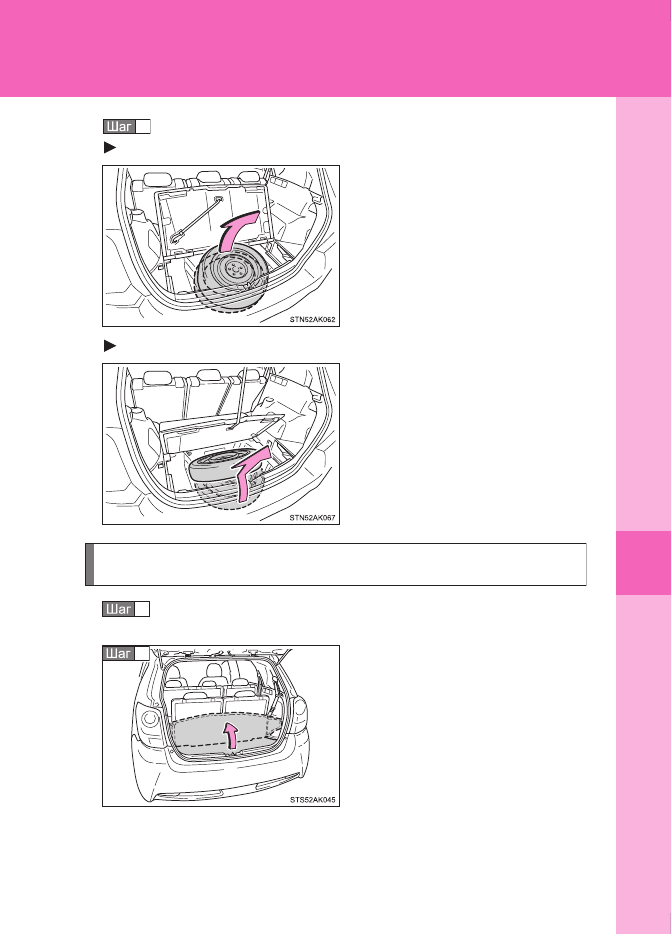

Выньте запасное колесо.

Автомобили со стандартным запасным колесом

Автомобили с компактным запасным колесом

Извлечение домкрата и запасного колеса
(автомобили с третьим рядом сидений)

Убедитесь  в  том,  что  сиденье  третьего  ряда  находится  в
вертикальном положении.

Откройте

панель

днища

багажника.

Остерегайтесь

неожиданного

падения

днища

багажника

вперед.

4

1

2

602

5-2. Меры, принимаемые в аварийных случаях

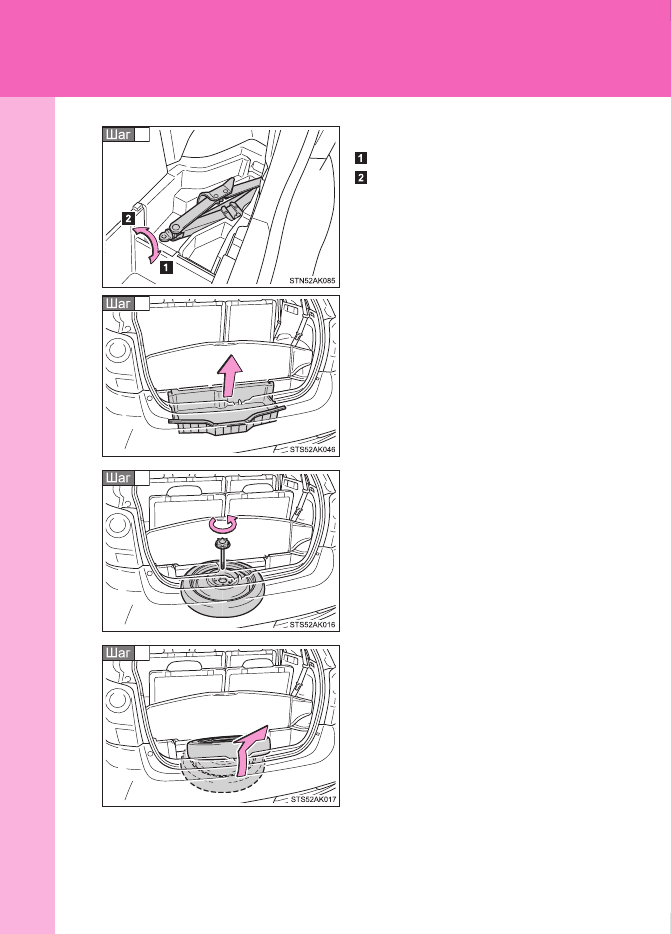

Выньте домкрат.

Затягивание
Ослабление

Снимите дополнительный ящик.

Ослабьте  центральный  зажим,
удерживающий

запасное

колесо.

Выньте запасное колесо.

Запасное  колесо  не  может  быть

вынуто,  если  сиденье  третьего

ряда сложено.

3

4

5

6
