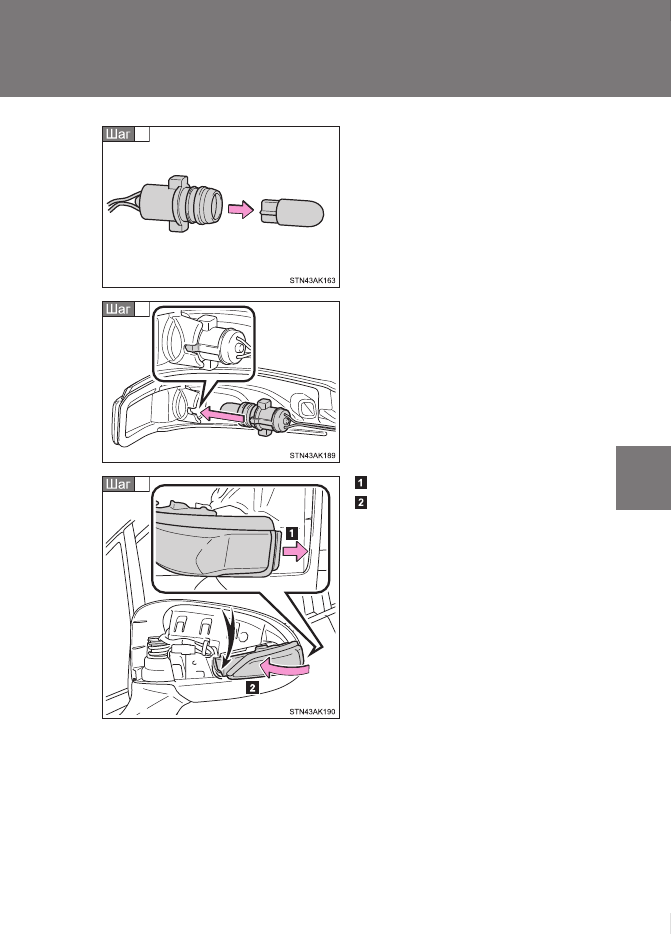

Извлеките лампу.

Замените  лампу  и  установите
патрон

в

корпус

бокового

указателя поворота.

Совместите  канавки  патрона  с

корпусом  бокового  указателя

поворота.

Вставьте защелку объектива.
Прикрепите объектив.

Расположите  жгут  проводов  на

задней стороне объектива.

6

7

8

550

4-3. Самостоятельное техническое обслуживание

Вставьте защелку кожуха.

Прикрепите  защелку  на  нижней
части кожуха.

9

10

551

4-3. Самостоятельное техническое обслуживание

4

Ух
од
 за

 ав

то

мо
бил

е

м

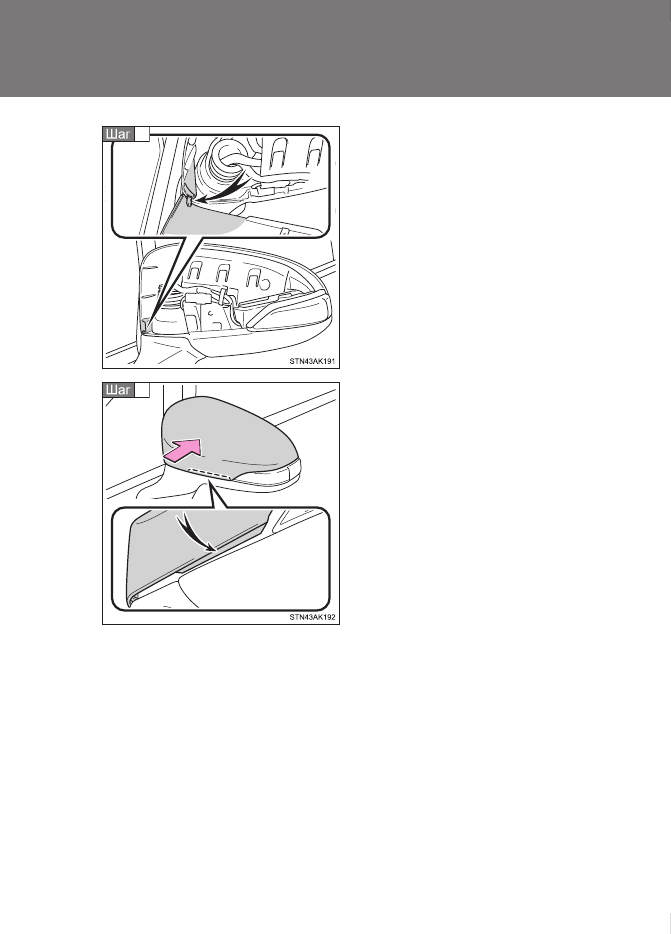

Прикрепите  защелки  кожуха  по
всему периметру.

Наконец,

проверьте,

что

наружная

защелка

надежно

установлена.

■

Фонарь  заднего  хода/задний  противотуманный  фонарь,
задний фонарь и задний указатель поворота

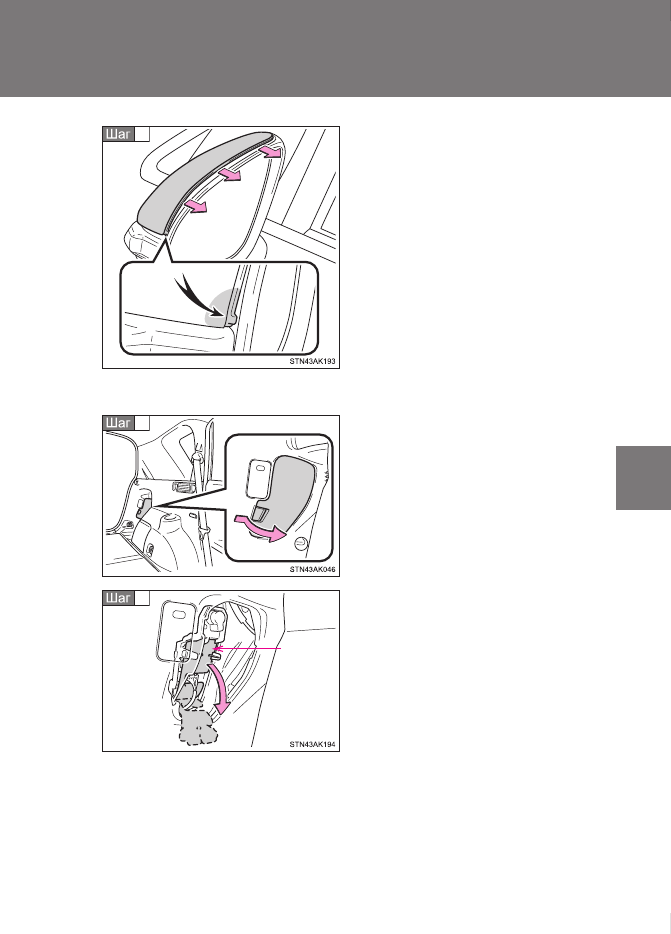

Откройте

дверь

багажного

отделения и снимите крышку.

Отогните материал подушки.

11

1

2

Материал
подушки

552

4-3. Самостоятельное техническое обслуживание

Отогните 2 фиксатора и снимите
патрон

заднего

комбинированного фонаря.

Извлеките лампу фонаря.

Задний фонарь
Задний указатель поворота
Фонарь  заднего  хода  или
задний

противотуманный

фонарь

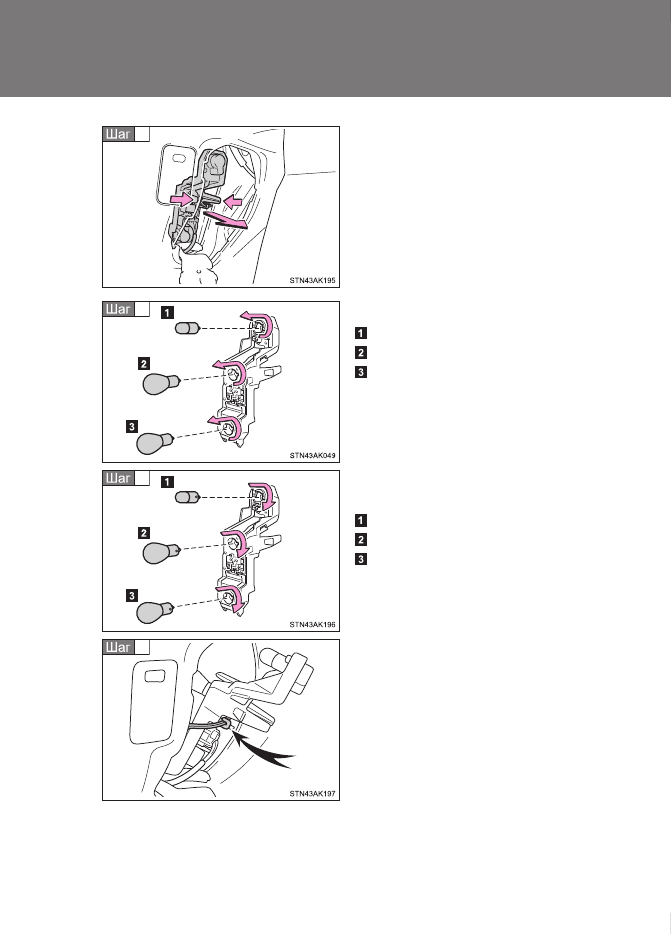

Выровняйте язычки  и, нажимая,
вкрутите и установите лампу.

Задний фонарь
Задний указатель поворота
Фонарь  заднего  хода  или
задний

противотуманный

фонарь

Проверьте,  что  жгут  проводов
прикреплен к хомуту.

3

4

5

6
