612

6-3. Самостоятельное техническое обслуживание

■

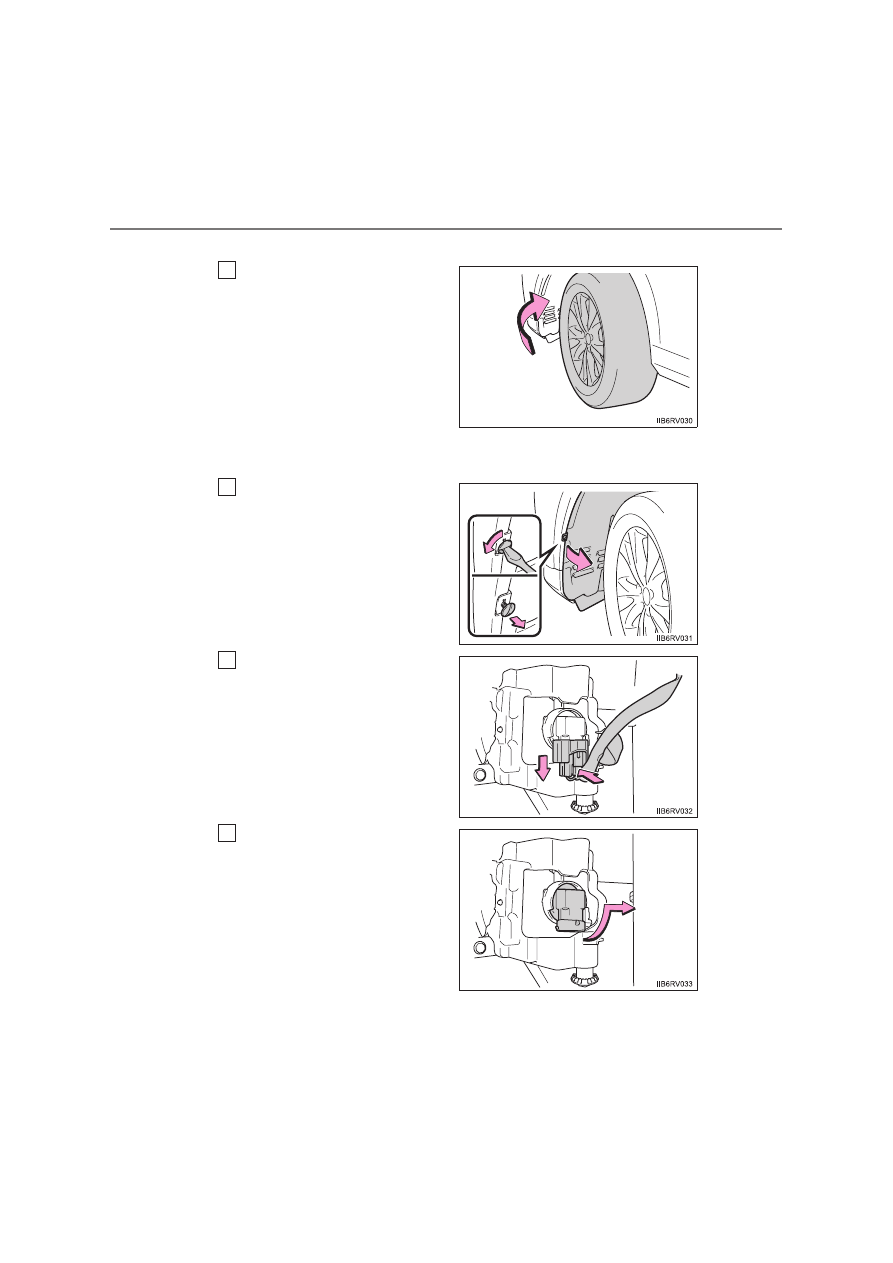

Противотуманные фары (при наличии)

Чтобы  обеспечить  достаточно
пространства  для  работы,
поверните  рулевое  колесо  в
направлении,
противоположном
заменяемой лампе.

Поверните  рулевое  колесо  влево
при  замене  лампы  с  правой
стороны  или  поверните  рулевое
колесо вправо при замене лампы
с левой стороны.

Снимите  фиксатор  защиты
крыла,  затем  снимите  защиту
крыла.

Отсоедините

разъем,

нажимая на фиксатор.

Поверните  лампу  за  цоколь
против часовой стрелки.

1

2

3

4

613

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

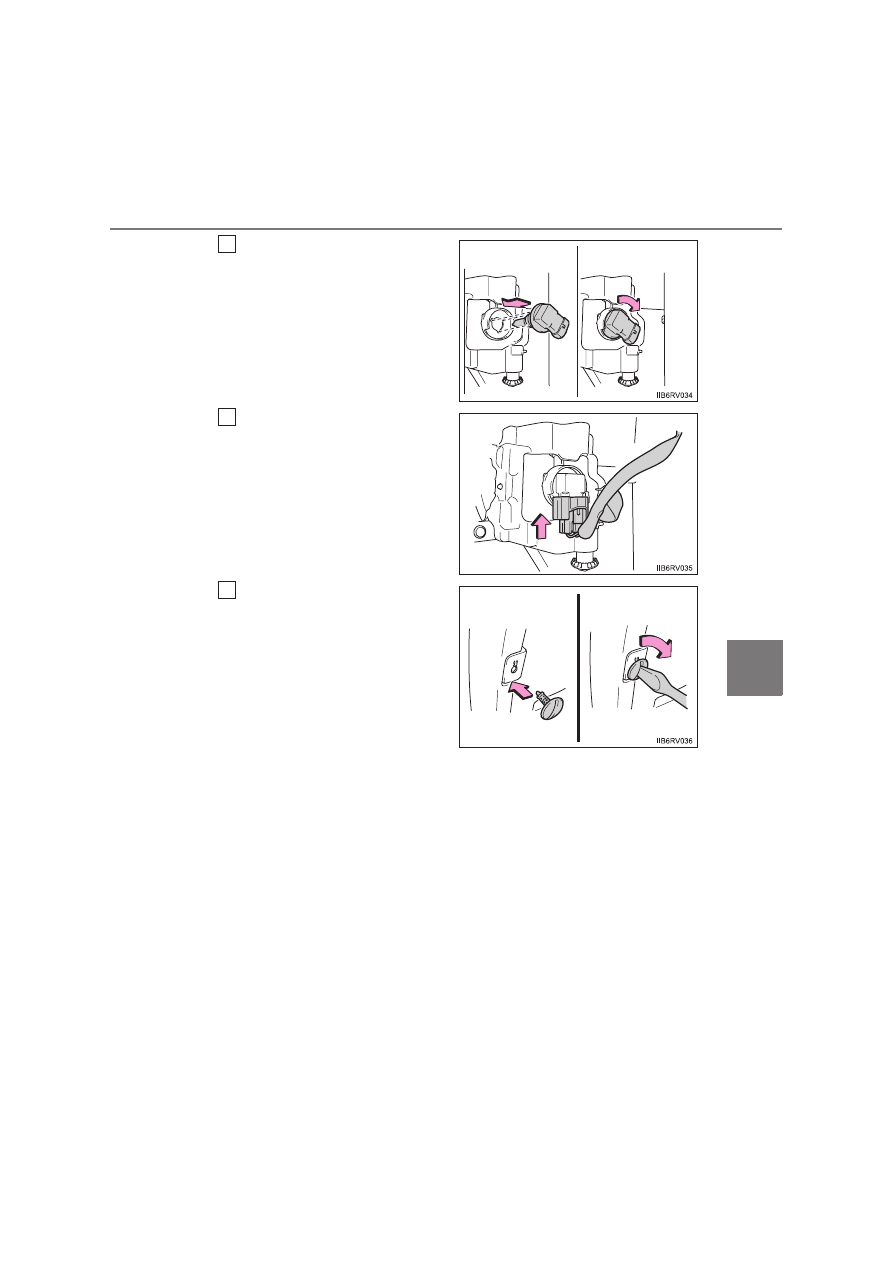

Установите новую лампу.

Совместите 3 выступа на лампе с
креплением  и  установите  лампу.
Поверните  лампу  по  часовой
стрелке для закрепления.

Установите разъем.

После  установки  разъема  слегка
потрясите  цоколь  лампы,  чтобы
проверить,

что

он

хорошо

закреплен,

включите

противотуманные

фары

и

визуально  проверьте,  что  свет  не
проходит через крепление.

Установите  на  место  защиту
крыла,

затем

установите

фиксатор.

Вставьте  фиксатор  и  поверните
для его фиксации.

5

6

7

614

6-3. Самостоятельное техническое обслуживание

■

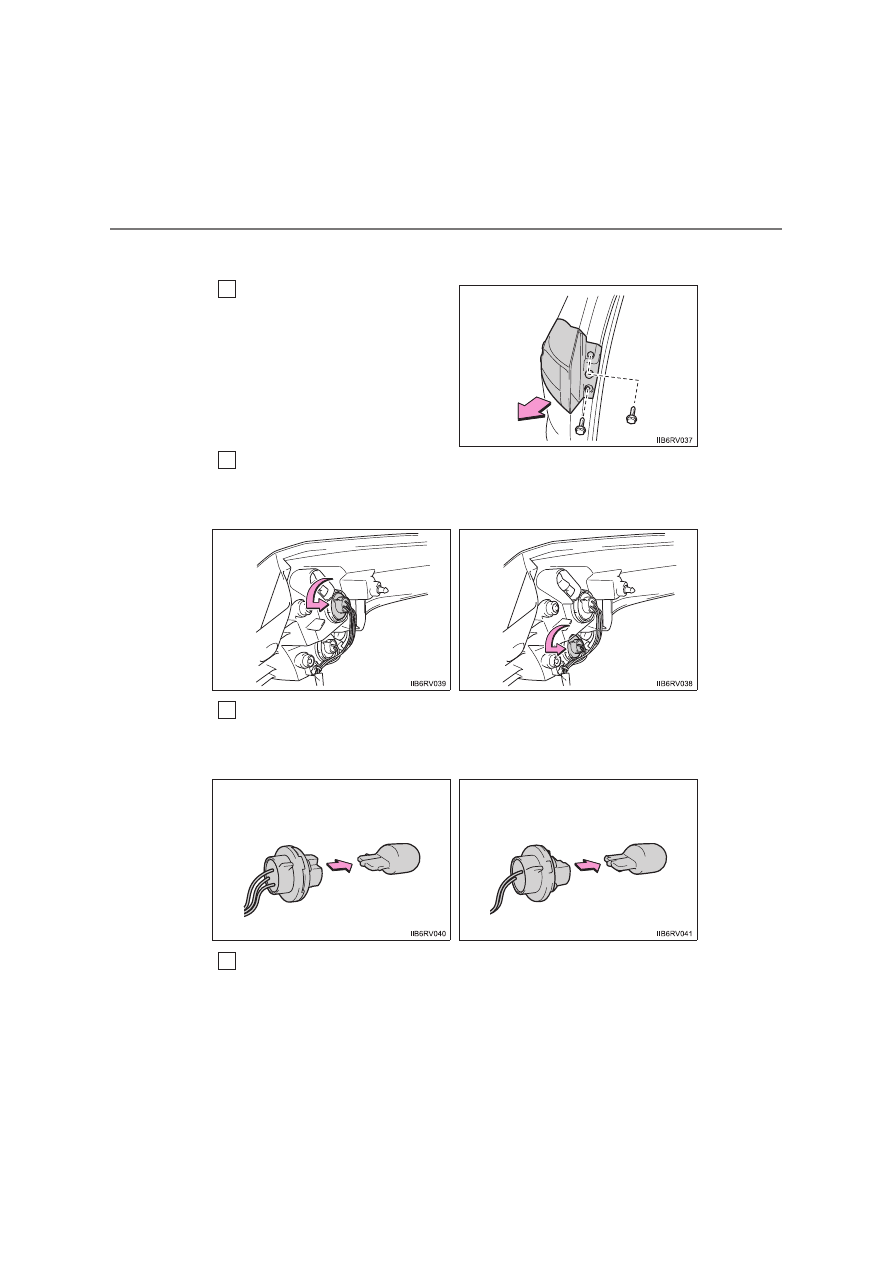

Стоп-сигналы/задние  габаритные  фонари  и  задние  сигналы
поворота

Откройте  дверь  багажного
отделения  и  снимите  болты,
затем  снимите  узел  фонаря,
потянув  его  прямо  назад  из
задней части автомобиля.

Поверните лампу за цоколь против часовой стрелки.

Извлеките лампу.

При установке выполняйте описанные шаги в обратном порядке.

1

2

X

Стоп-сигналы/задние
габаритные фонари

X

Задние указатели поворота

3

X

Стоп-сигналы/задние
габаритные фонари

X

Задние указатели поворота

4

615

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

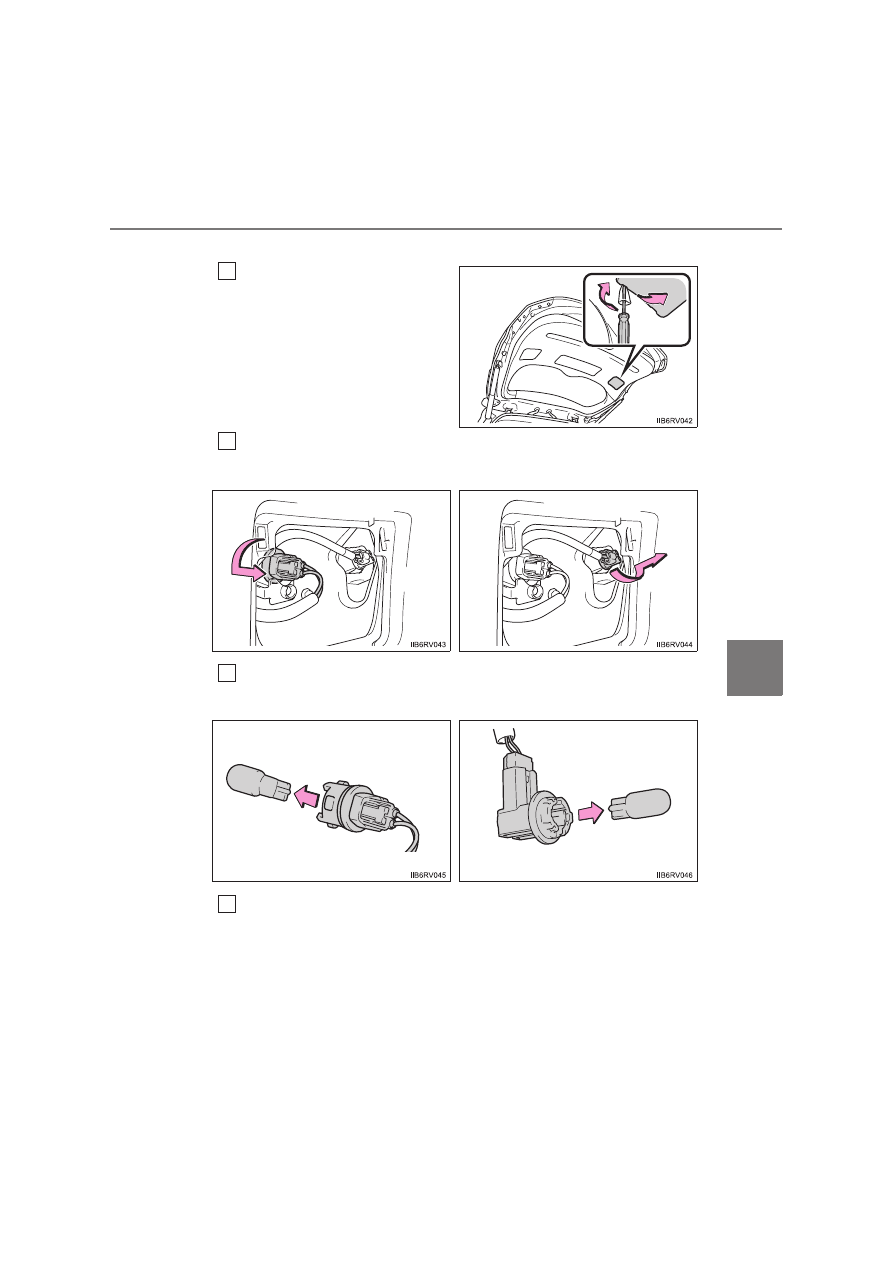

Задние габаритные фонари и фонари заднего хода

Откройте  дверь  багажного
отделения

и

снимите

соответствующую крышку.

Во

избежание

повреждений

оберните жало отвертки тканью.

Поверните лампу за цоколь против часовой стрелки.

Извлеките лампу.

При установке выполняйте описанные шаги в обратном порядке.

1

2

X

Задние габаритные фонари

X

Фонари заднего хода

3

X

Задние габаритные фонари

X

Фонари заднего хода

4
