548

6-3. Самостоятельное техническое обслуживание

X

Двигатель 2AR-FE

Коробки

плавких

предохранителей (

→стр. 590)

Расширительный

бачок

охлаждающей

жидкости

двигателя

(

→стр. 555)

Крышка

маслозаливной

горловины двигателя

(

→стр. 552)

Аккумуляторная батарея

(

→стр. 557)

Радиатор

(

→стр. 556)

Конденсор

(

→стр. 556)

Электрические

вентиляторы

охлаждения

Щуп  для  измерения  уровня
моторного масла  (

→стр. 550)

Бачок омывающей жидкости

(

→стр. 562)

1

2

3

4

5
6
7

8

9

549

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

X

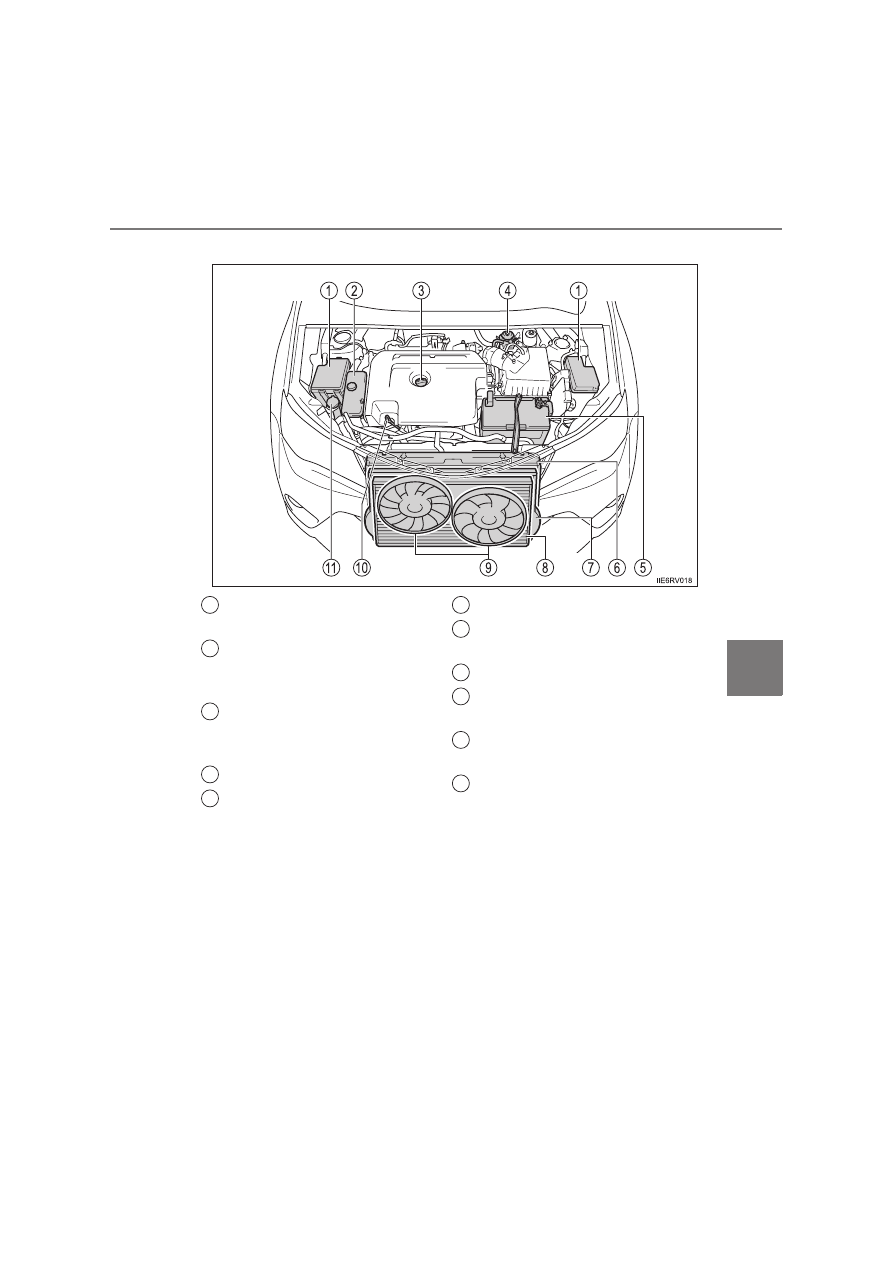

Двигатели 1AD-FTV, 2AD-FTV и 2AD-FHV

Коробки

плавких

предохранителей (

→стр. 590)

Расширительный

бачок

охлаждающей

жидкости

двигателя

(

→стр. 555)

Крышка

маслозаливной

горловины двигателя

(

→стр. 552)

Топливный фильтр (

→стр. 564)

Аккумуляторная батарея

(

→стр. 557)

Радиатор

(

→стр. 556)

Промежуточный охладитель

(

→стр. 556)

Конденсор

(

→стр. 556)

Электрические

вентиляторы

охлаждения

Щуп  для  измерения  уровня
моторного масла  (

→стр. 550)

Бачок омывающей жидкости


(

→стр. 562)

1

2

3

4
5

6
7

8
9

10

11

550

6-3. Самостоятельное техническое обслуживание

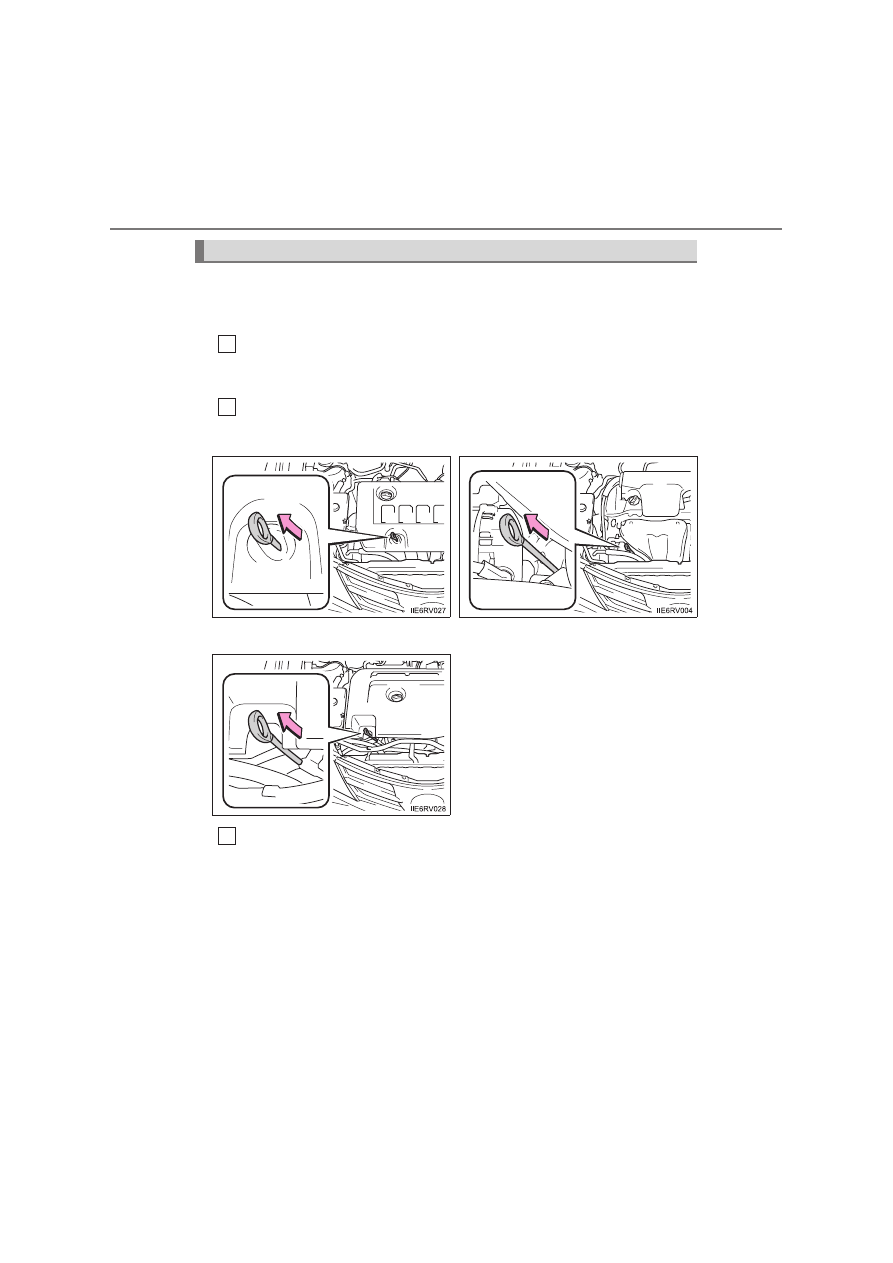

Прогрейте  двигатель  до  рабочей  температуры,  выключите  его  и
проверьте уровень масла щупом.

■

Проверка моторного масла

Припаркуйте  автомобиль  на  ровной,  горизонтальной  площадке.
После прогрева и выключения двигателя подождите не менее пяти
минут для того, чтобы масло стекло обратно на дно двигателя.

Извлеките щуп, держа под ним ветошь.

Начисто протрите щуп.

Моторное масло

1

2

X

Двигатели 3ZR-FE и 3ZR-FAE

X

Двигатель 2AR-FE

X

Двигатели 1AD-FTV, 2AD-FTV и 2AD-FHV

3

551

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

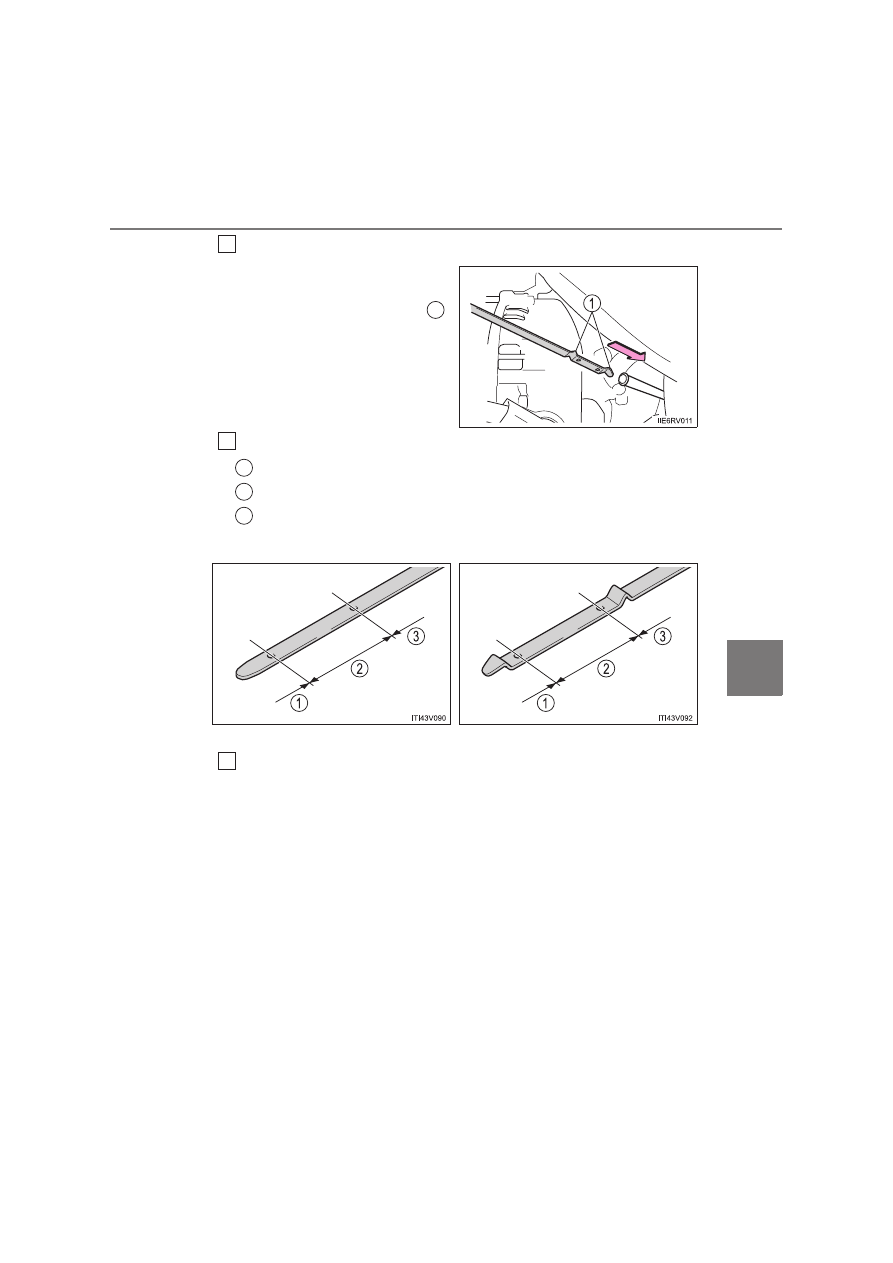

Плоский щуп: снова вставьте щуп до упора.

Неплоский

щуп:

снова

вставьте

щуп

до

упора

выступающими  частями  (
на

рисунке)

в

сторону

двигателя.

Держа внизу ветошь, извлеките щуп и проверьте уровень масла.

Низкий уровень

Нормальный уровень

Избыточный уровень

Форма щупа зависит от типа автомобиля или двигателя.

Протрите щуп и вставьте его до упора.

4

1

5

1
2
3

X

Плоский щуп

X

Неплоский щуп

6
