104

2. Комбинация приборов

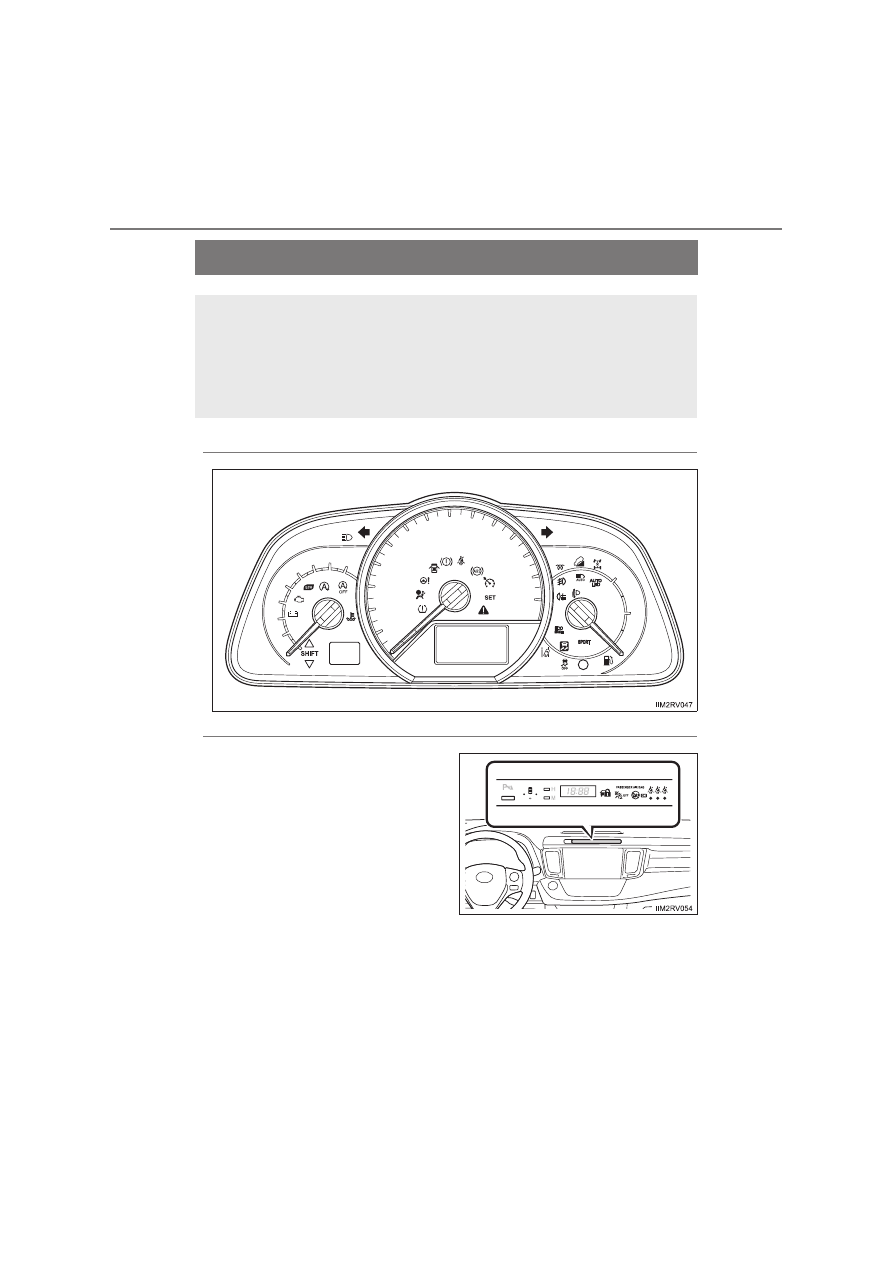

Контрольные лампы и индикаторы

◆

Комбинация приборов

◆

Центральная панель

Контрольные  лампы  и  индикаторы  комбинации  приборов  и
центральной  панели  информируют  водителя  о  состоянии
различных систем автомобиля.
Для  пояснительных  целей  на  следующей  иллюстрации  все
индикаторы  и  контрольные  лампы  показаны  во  включенном
состоянии.

105

2. Комбинация приборов

2

Ком

б

ин

ац
ия

 при
б

оро

в

◆

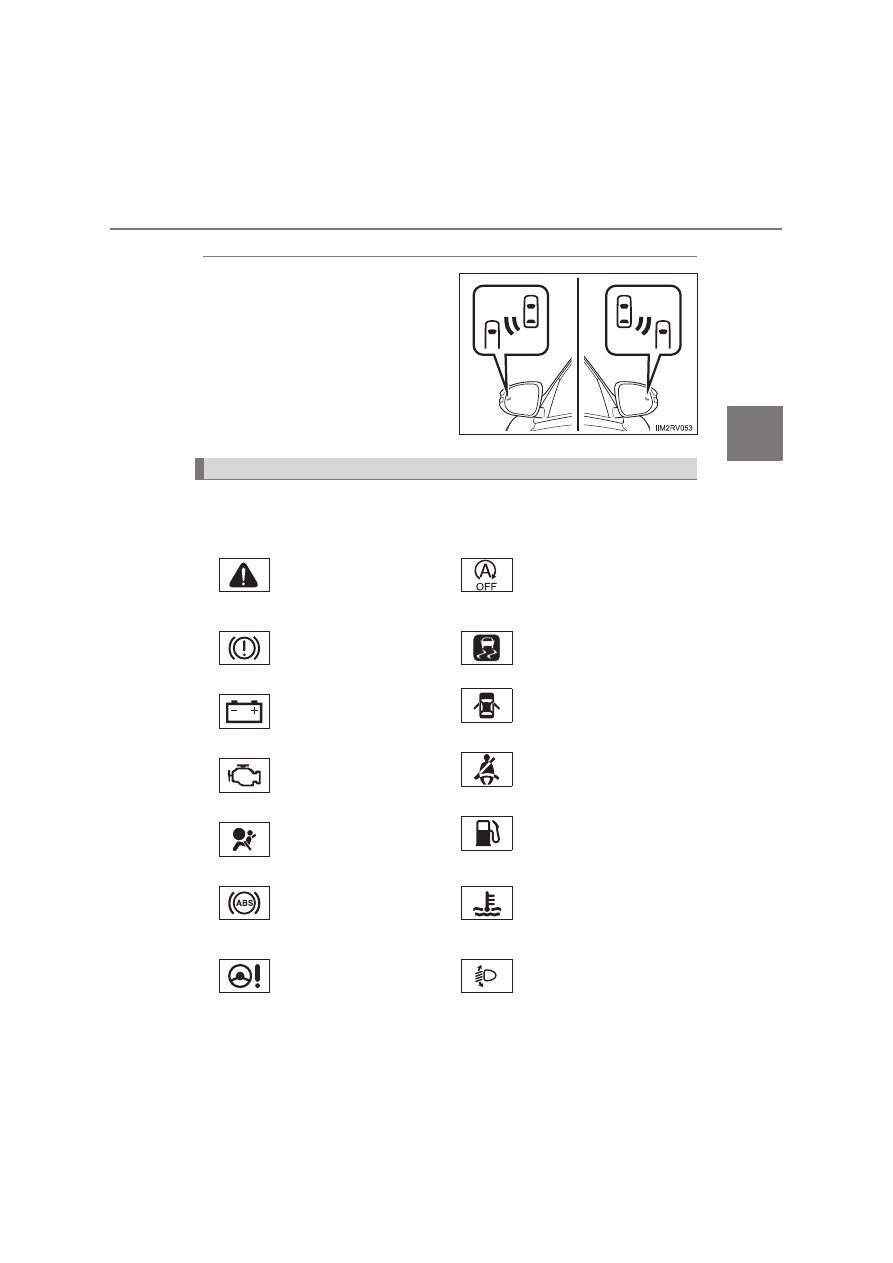

Наружные зеркала заднего вида (автомобили с системой BSM)

Контрольные лампы информируют водителя о сбоях в работе указанных
систем автомобиля.

Контрольные лампы

*

1

Сводная контрольная
лампа (

→стр. 645)

*

1, 2

(при наличии)

Индикатор отключения
системы Стоп-Старт
(

→стр. 638)

*

1

Контрольная лампа
тормозной системы
(

→стр. 636)

*

1

Индикатор
пробуксовывания
(

→стр. 638)

*

1

Контрольная лампа
системы зарядки
(

→стр. 637)

Контрольная лампа
открытой двери
(

→стр. 639)

*

1

Индикатор неисправности
(

→стр. 637)

Индикатор напоминания
о ремне безопасности
(

→стр. 639)

*

1

Контрольная лампа SRS
(

→стр. 637)

Контрольная лампа
низкого уровня топлива
(

→стр. 639)

*

1

Контрольная лампа
антиблокировочной
тормозной системы (ABS)
(

→стр. 638)

*

1

(красная)

Контрольная лампа
высокой температуры
охлаждающей жидкости
(

→стр. 639)

*

1

Контрольная лампа
системы
электроусилителя
рулевого управления
(

→стр. 638)

*

1

(при наличии)

Контрольная лампа
системы автоматической
регулировки высоты
света фар (

→стр. 638)

106

2. Комбинация приборов

*

1

: Эти  лампы  и  индикаторы  загораются,  когда  переключатель  двигателя

переведен  в  положение “ON” (автомобили  без  интеллектуальной  системы
входа и запуска) или в режим IGNITION ON (автомобили с интеллектуальной
системой  входа  и  запуска), - они  указывают,  что  выполняется  проверка
системы. После запуска двигателя или по прошествии нескольких секунд они
гаснут.  Если  какие-то  лампы  и  индикаторы  не  включаются  или  не
выключаются,

соответствующая

система

может

быть

неисправной.

Автомобиль  необходимо  проверить  у  авторизованного  дилера  или  в
ремонтной  мастерской Toyota либо  в  другой  организации,  имеющей
соответствующую квалификацию и оснащение.

*

2

: Лампа мигает, указывая на неисправность.

*

3

: Индикатор загорается, указывая на то, что датчик помощи при парковке Toyota

загрязнен или покрыт льдом.

Индикаторы  информируют  водителя  о  рабочем  состоянии  различных
систем автомобиля.

*

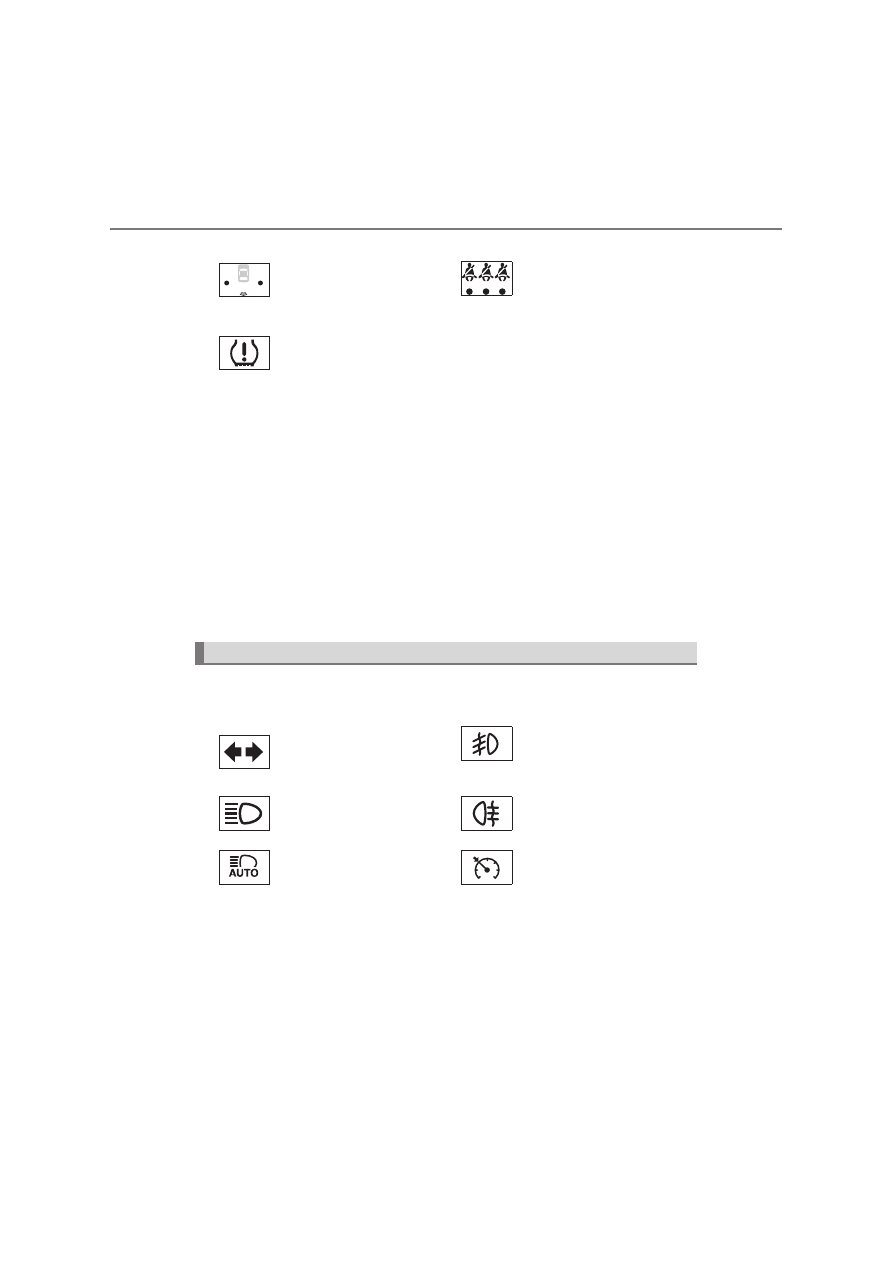

2, 3

(при наличии)

Индикатор системы
помощи при парковке
Toyota (

→стр. 638, 641)

Индикатор напоминания
о ремне безопасности
заднего пассажира
(

→стр. 639)

*

1

(при наличии)

Контрольная лампа
давления в шинах
(

→стр. 640)

Индикаторы

Индикатор указателя
поворота (

→стр. 277)

(при наличии)

Индикатор
противотуманных фар
(

→стр. 296)

Индикатор дальнего
света фар (

→стр. 285)

Индикатор заднего
противотуманного
фонаря (

→стр. 296)

(при наличии)

Индикатор
автоматического
дальнего света фар
(

→стр. 290)

(при наличии)

Индикатор круиз-
контроля (

→стр. 311)

107

2. Комбинация приборов

2

Ком

б

ин

ац
ия

 при
б

оро

в

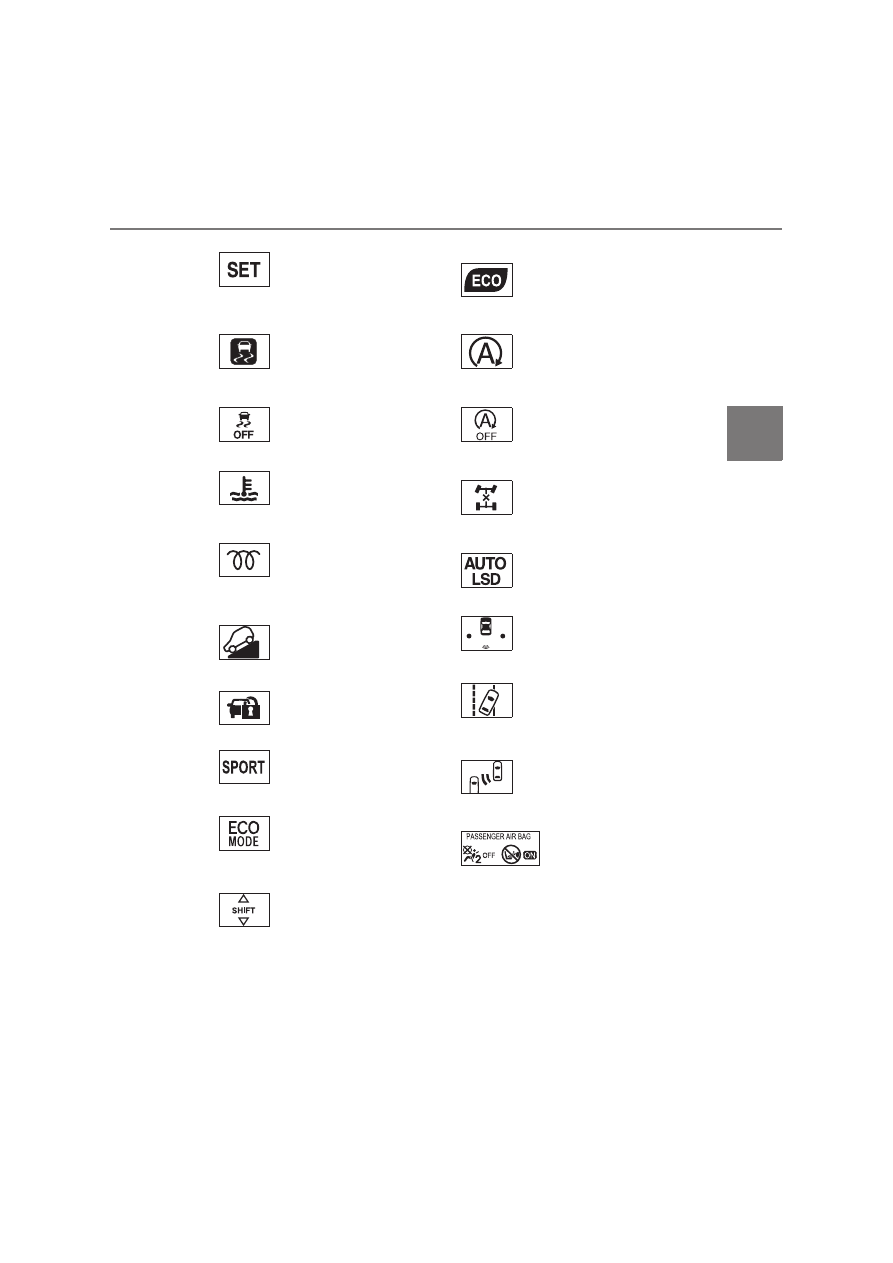

(при наличии)

Индикатор “SET”
круиз-контроля
(

→стр. 311)

*

1

(при наличии)

Индикатор экологичного
движения(

→стр. 211)

*

1, 2

Индикатор
пробуксовывания
(

→стр. 341)

*

1

(при наличии)

Индикатор Стоп-Старт
(

→стр. 330)

*

1

Индикатор VSC OFF
(

→стр. 342)

*

1

(при наличии)

Индикатор отключения
системы Стоп-Старт
(

→стр. 331)

(синий)

Индикатор низкой
температуры
охлаждающей жидкости
двигателя

*

1

(при наличии)

Индикатор включения
полного привода
(

→стр. 329)

(при наличии)

Индикатор предпускового
подогрева
(

→стр. 235, 239)

*

1

(при наличии)

Индикатор “AUTO LSD”
(

→стр. 342)

*

1

(при наличии)

Индикатор системы
помощи при спуске по
склону (

→стр. 348)

(при наличии)

Индикатор датчика
помощи при парковке
Toyota (

→стр. 323)

Индикатор охранной
системы (

→стр. 87, 96)

(при наличии)

Индикатор LDA
(

→стр. 315)

(при наличии)

Индикатор “SPORT”
(

→стр. 249)

*

3

(при наличии)

Индикатор BSM на
наружном зеркале
заднего вида (

→стр. 351)

(при наличии)

Индикатор “ECO MODE”
(

→стр. 249)

*

1

Индикатор
“PASSENGER
AIR BAG” (

→стр. 59)

*

1

(при наличии)

Индикатор переключения
передачи (

→стр. 259, 274)
