Toyota RAV4 2017 года. Руководство - часть 81

387

4-5. Использование других систем помощи при вождении

4

Вождени

е

X

С 8 датчиками

Нажмите

  или

  на  переключателях  управления  приборами  и

выберите пункт

 на многофункциональном дисплее.

Нажмите

  или

  на  переключателе  управления  приборами,

выберите

 и нажмите

.

Отображается  значок ,

чтобы  информировать  водителя  о  работе

системы.

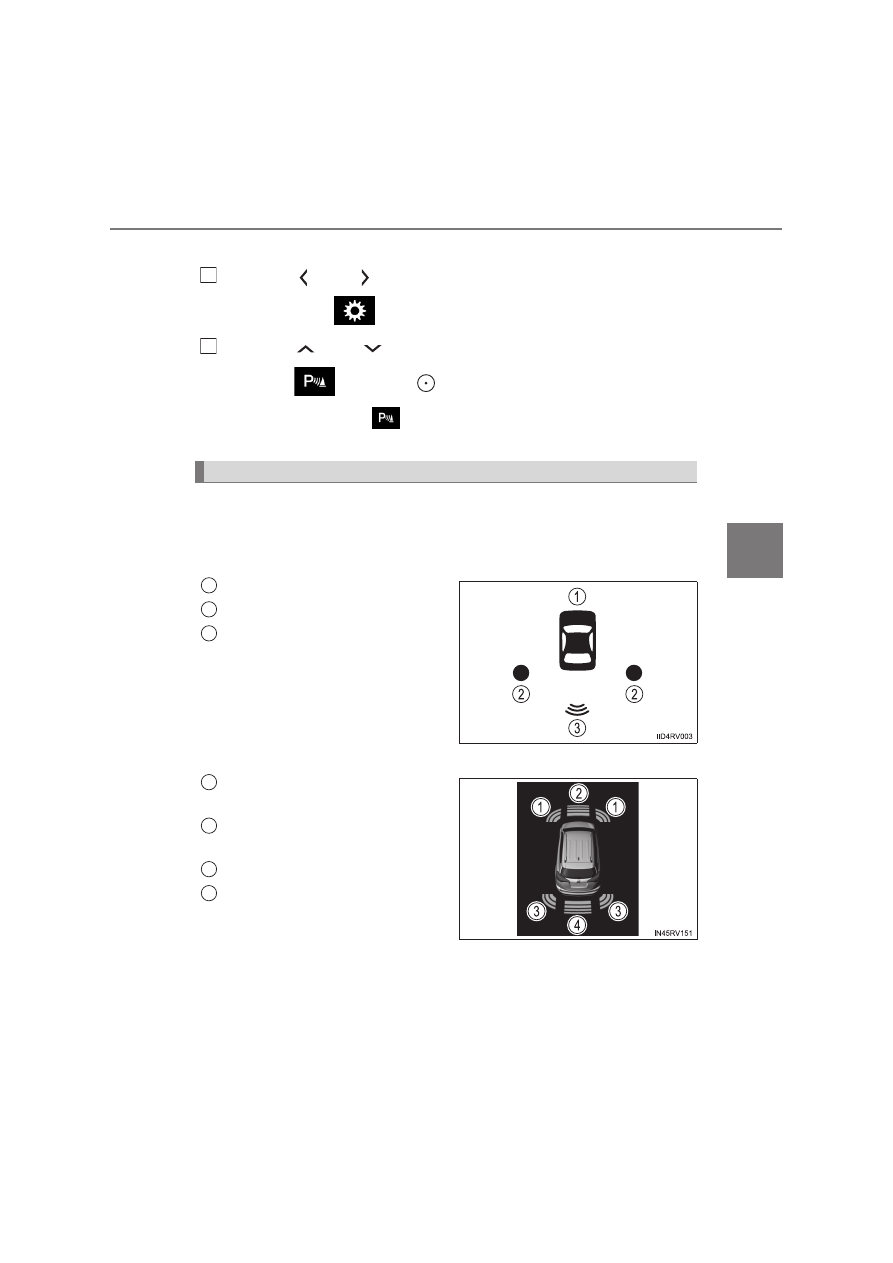

Когда  датчики  обнаруживают  препятствие,  следующие  индикатор  или
дисплеи  информируют  водителя  о  положении  и  расстоянии  до
препятствия.

X

Индикатор системы помощи при парковке Toyota (с 4 датчиками)

Индикатор автомобиля

Задний угловой датчик

Задний центральный датчик

X

Многофункциональный дисплей (с 8 датчиками)

Работа

передних

угловых

датчиков

Работа  передних  центральных
датчиков

Работа задних угловых датчиков

Работа

задних

центральных

датчиков

Дисплей

1

2

1
2
3

1

2

3
4

388

4-5. Использование других систем помощи при вождении

X

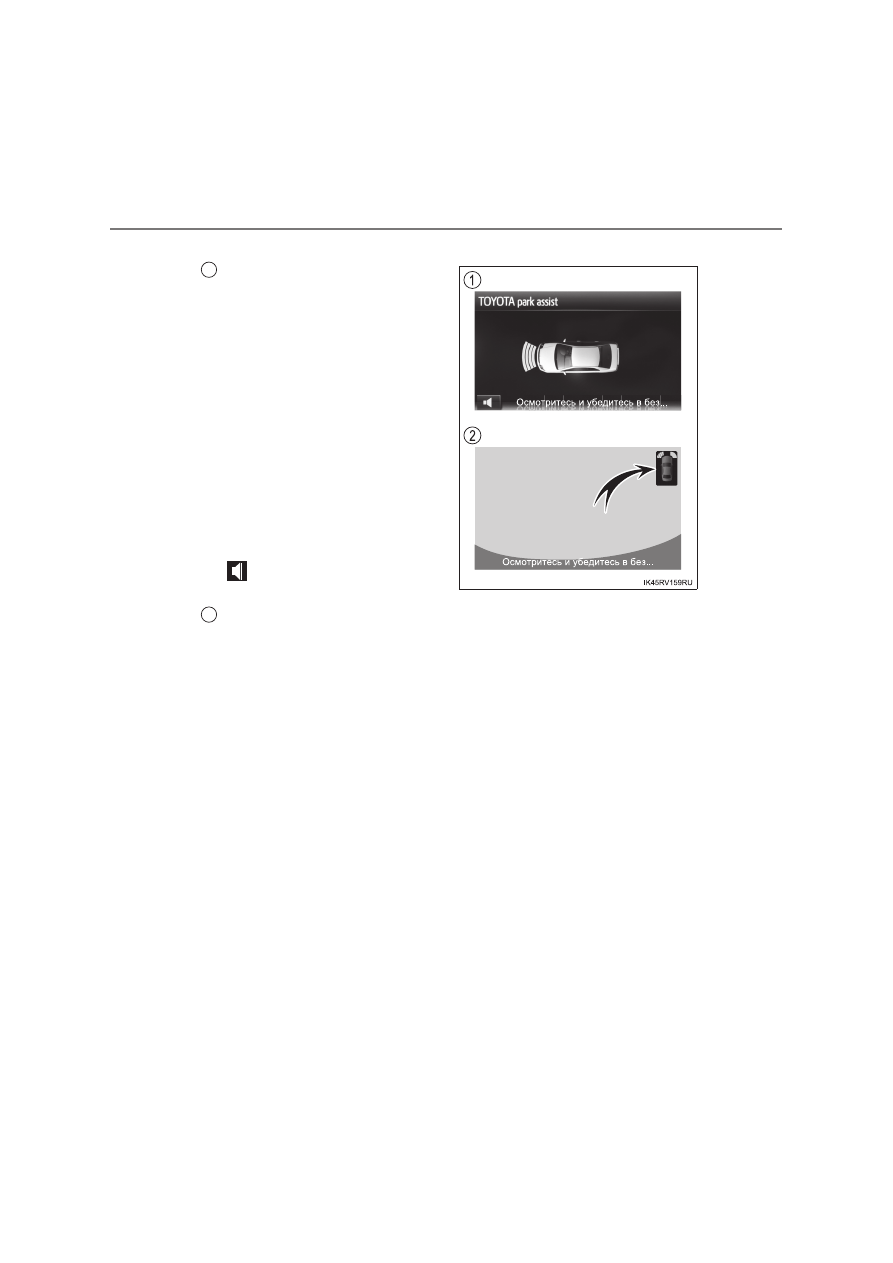

Экран навигационной или мультимедийной системы (при наличии)

Отображение

информации,

полученной  от  системы  помощи
при парковке Toyota
Когда система контроля области
позади  автомобиля

*

,  монитор

помощи  при  парковке Toyota

*

или  система  контроля  области
вокруг

автомобиля

*



не

отображается.

При

обнаружении

препятствия

автоматически

отображается

графическое  изображение.  Экран
можно  настроить  таким  образом,
чтобы  графическое  изображение  не
отображалось. (

→стр. 391)

:Выберите

для

отключения

звукового сигнала.

Вставка
Когда  отображается  система
контроля

области

позади

автомобиля

*



или

монитор

помощи при парковке Toyota

*

.

При  обнаружении  препятствия  в
верхнем

углу

экрана

отображается

упрощенное

изображение.

Когда отображается система контроля области вокруг автомобиля

*

:

При  обнаружении  препятствия  на  экране  системы  контроля  области
вокруг автомобиля отображаются положение и расстояние.

*

: При наличии

1

2

389

4-5. Использование других систем помощи при вождении

4

Вождени

е

■

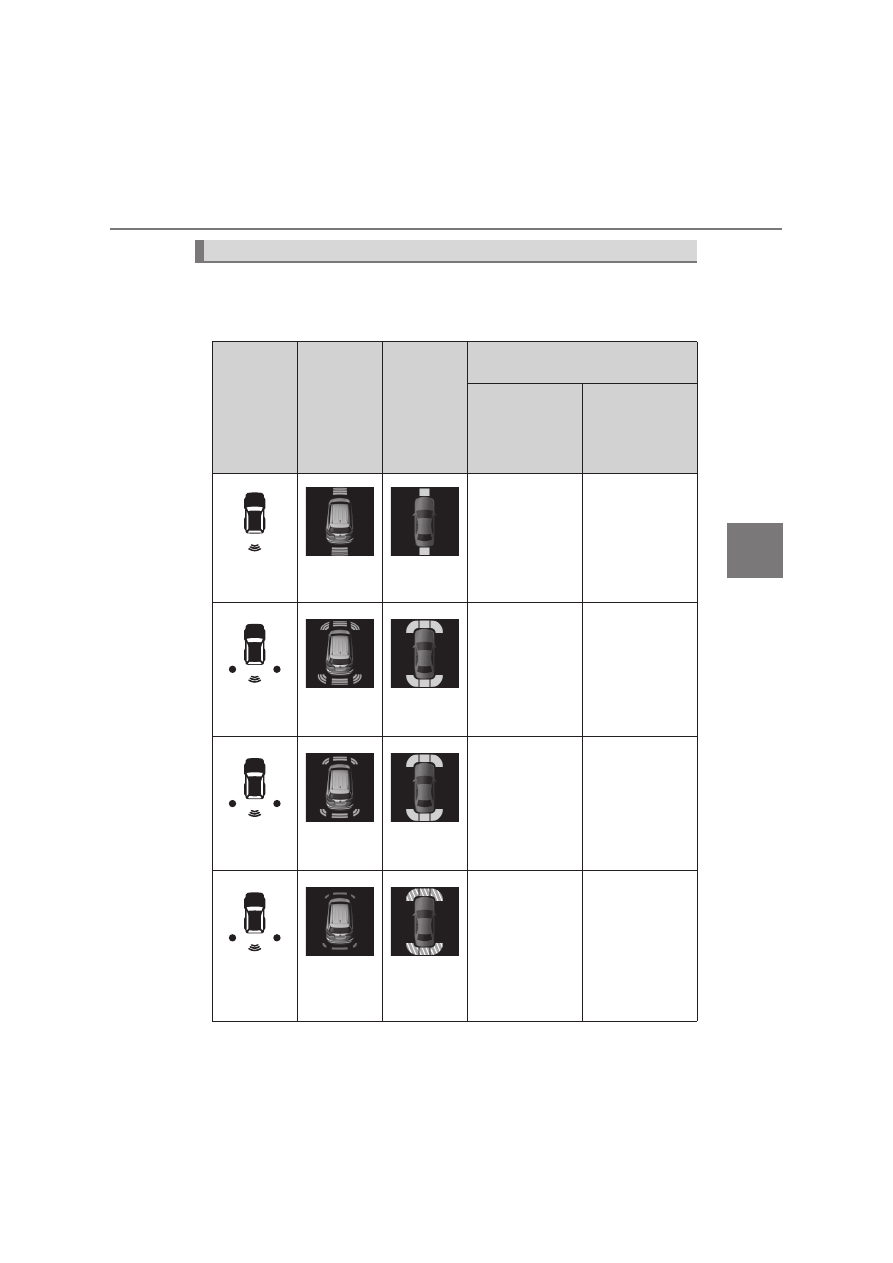

Отображение расстояния

Датчики,  которые  обнаруживают  препятствие,  будут  гореть  или
мигать.

Отображение датчиков, расстояние до препятствия

Индикатор

*

1

Индикация

*

2

Вставка

Приблизительное расстояние до

препятствия

Передний

угловой датчик/

передний

центральный

датчик

Задний угловой

датчик/задний

центральный

датчик

*

1

(медленное

мигание)

(постоянная

индикация)

(медленное

мигание)

Передний
центральный
датчик:
100–50 см

Задний
центральный
датчик:
150–60 см

(мигание)

(постоянная

индикация)

(мигание)

50–40 см

Задний угловой
датчик:
55–40 см

Задний
центральный
датчик:
60–45 см

(частое

мигание)

(постоянная

индикация)

(частое

мигание)

40–30 см

Задний угловой
датчик:
40–30 см

Задний
центральный
датчик:
45–35 см

(постоянная

индикация)

(мигание

*

3

 или

постоянная

индикация

*

4

)

(постоянная

индикация)

Менее 30 см

Задний угловой
датчик:
Менее 30 см

Задний
центральный
датчик:
Менее 35 см

390

4-5. Использование других систем помощи при вождении

*

1

: С 4 датчиками

*

2

: Изображения могут отличаться от показанных на рисунке. (

→стр. 387)

*

3

: Многофункциональный дисплей

*

4

: Экран навигационной или мультимедийной системы

■

Звуковой сигнал и расстояние до препятствия

При срабатывании датчиков подаются звуковые сигналы.
● По мере приближения автомобиля к препятствию частота звуковых

сигналов увеличивается.
Когда автомобиль приближается к препятствию на указанное ниже
расстояние, звуковой сигнал звучит непрерывно.

• Передние угловые датчики: приблизительно 30 см
• Передние центральные датчики: приблизительно 30 см
• Задние угловые датчики: приблизительно 30 см
• Задние центральные датчики: приблизительно 35 см

● Если  одновременно  обнаружены  два  или  более  препятствий,

звуковая  система  реагирует  на  ближайшее  из  них.  Если  одно  или
оба  препятствия  окажутся  ближе  указанных  выше  расстояний,
подается  повторный  длительный  звуковой  сигнал,  затем  частые
звуковые сигналы.

Приблизительно 100 см

Приблизительно 150 см

Приблизительно 55 см

Приблизительно 50 см

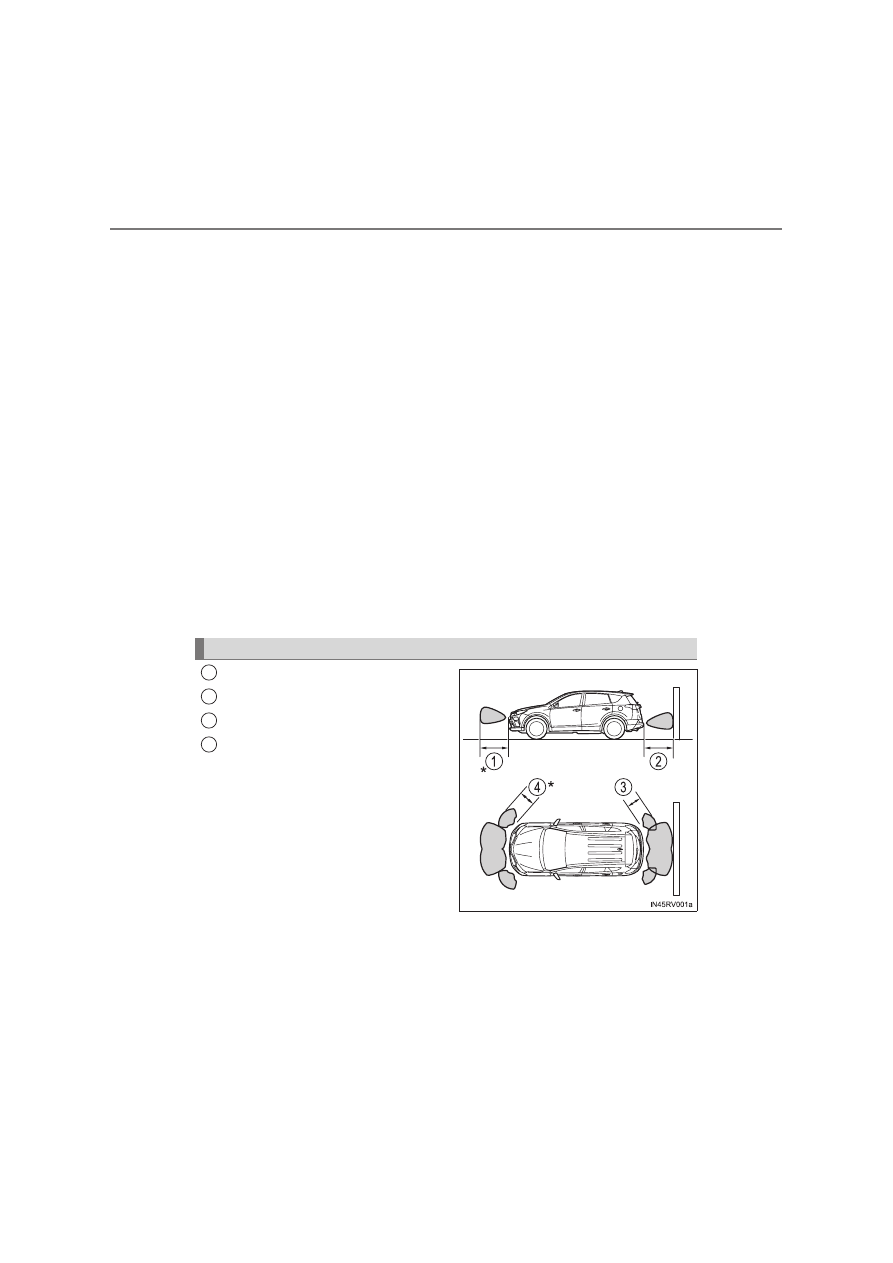

На  диаграмме  показано  расстояние
обнаружения для датчиков. Следует
отметить,  что  датчики  могут  не
обнаруживать

препятствия,

находящиеся  слишком  близко  к
автомобилю.

Расстояние

обнаружения

для

датчиков

зависит

от

формы

препятствий и других параметров.

*

: При наличии

Расстояние обнаружения для датчиков

1
2
3
4
