710

7-3. Самостоятельное техническое обслуживание

X

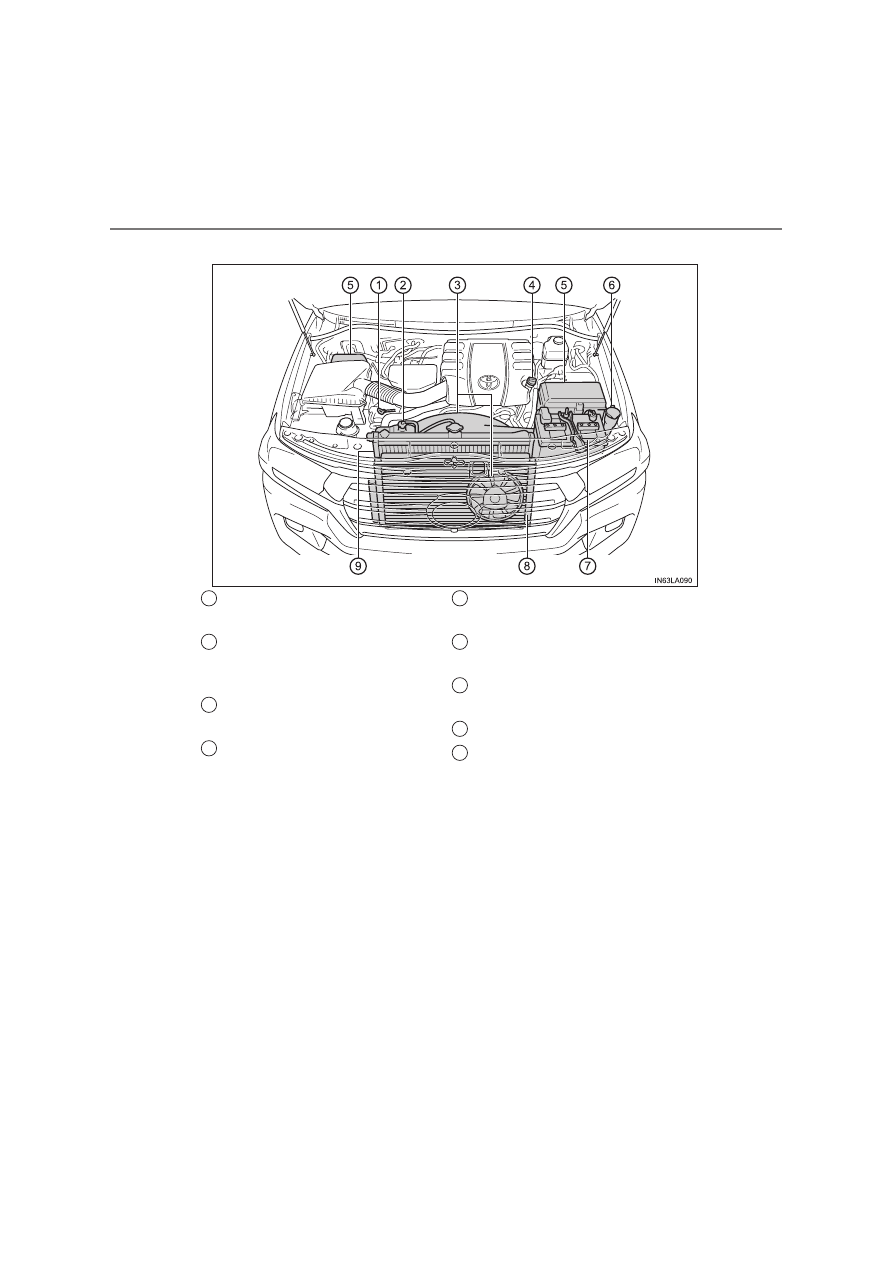

1GR-FE

Щуп для измерения уровня
моторного масла  (

→стр. 713)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 718)

Вентиляторы системы
охлаждения

(

→стр. 720)

Крышка маслозаливной
горловины двигателя

(

→стр. 715)

Коробка плавких
предохранителей (

→стр. 759)

Бачок омывающей жидкости

(

→стр. 725)

Аккумуляторная батарея

 (

→стр. 721)

Конденсор

(

→стр. 720)

Радиатор

(

→стр. 720)

1

2

3

4

5

6

7

8
9

711

7-3. Самостоятельное техническое обслуживание

7

Тех
нич

еск
ое

 обслужи

вани
е

 и

 ух

од
 за

 автомоби

лем

X

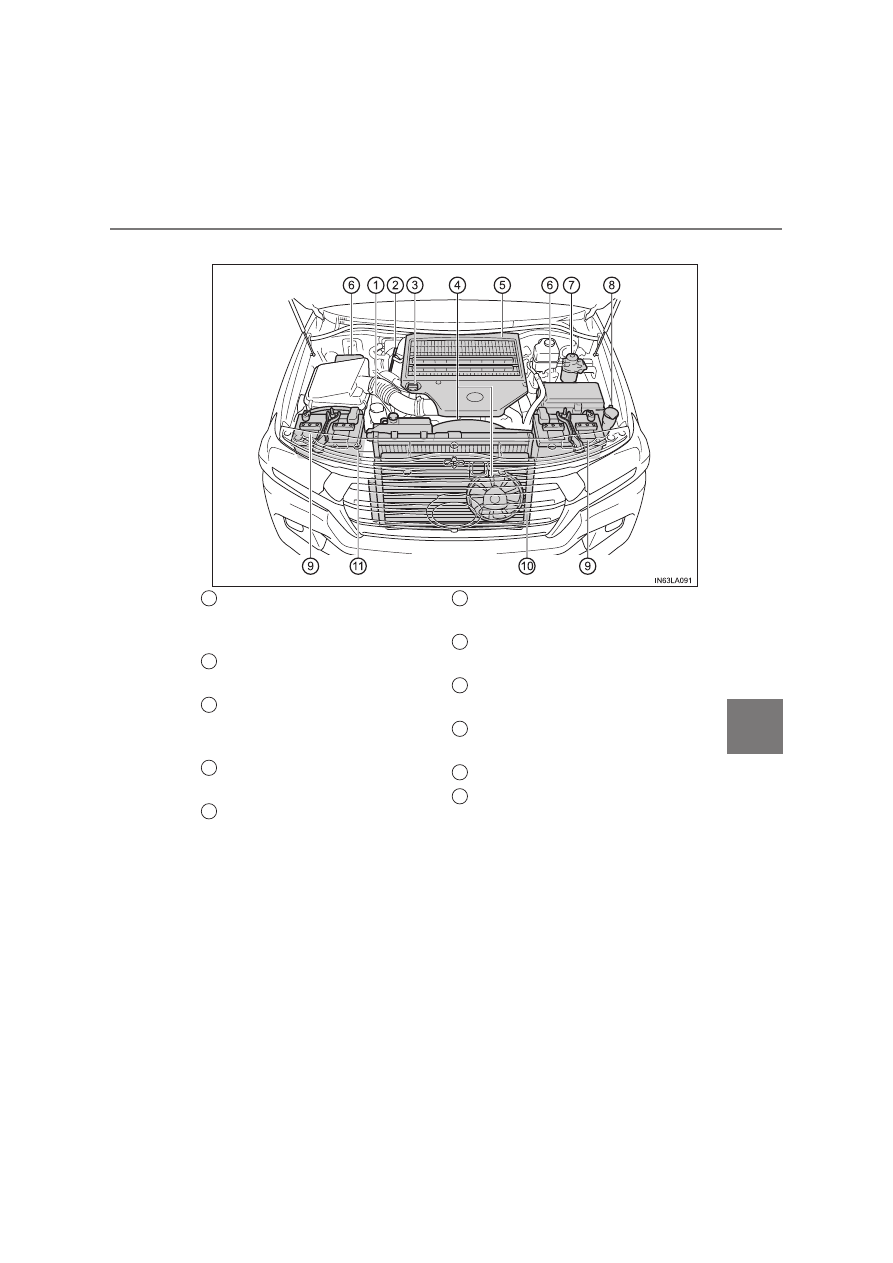

Двигатель 1VD-FTV

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 718)

Щуп для измерения уровня
моторного масла  (

→стр. 713)

Крышка маслозаливной
горловины двигателя

(

→стр. 715)

Вентиляторы системы
охлаждения

(

→стр. 720)

Промежуточный охладитель

(

→стр. 720)

Коробка плавких
предохранителей (

→стр. 759)

Топливный фильтр

(

→стр. 727, 861)

Бачок омывающей жидкости

(

→стр. 725)

Аккумуляторная батарея

 (

→стр. 720)

Конденсатор

(

→стр. 720)

Радиатор

(

→стр. 720)

1

2

3

4

5

6

7

8

9

10
11

712

7-3. Самостоятельное техническое обслуживание

■

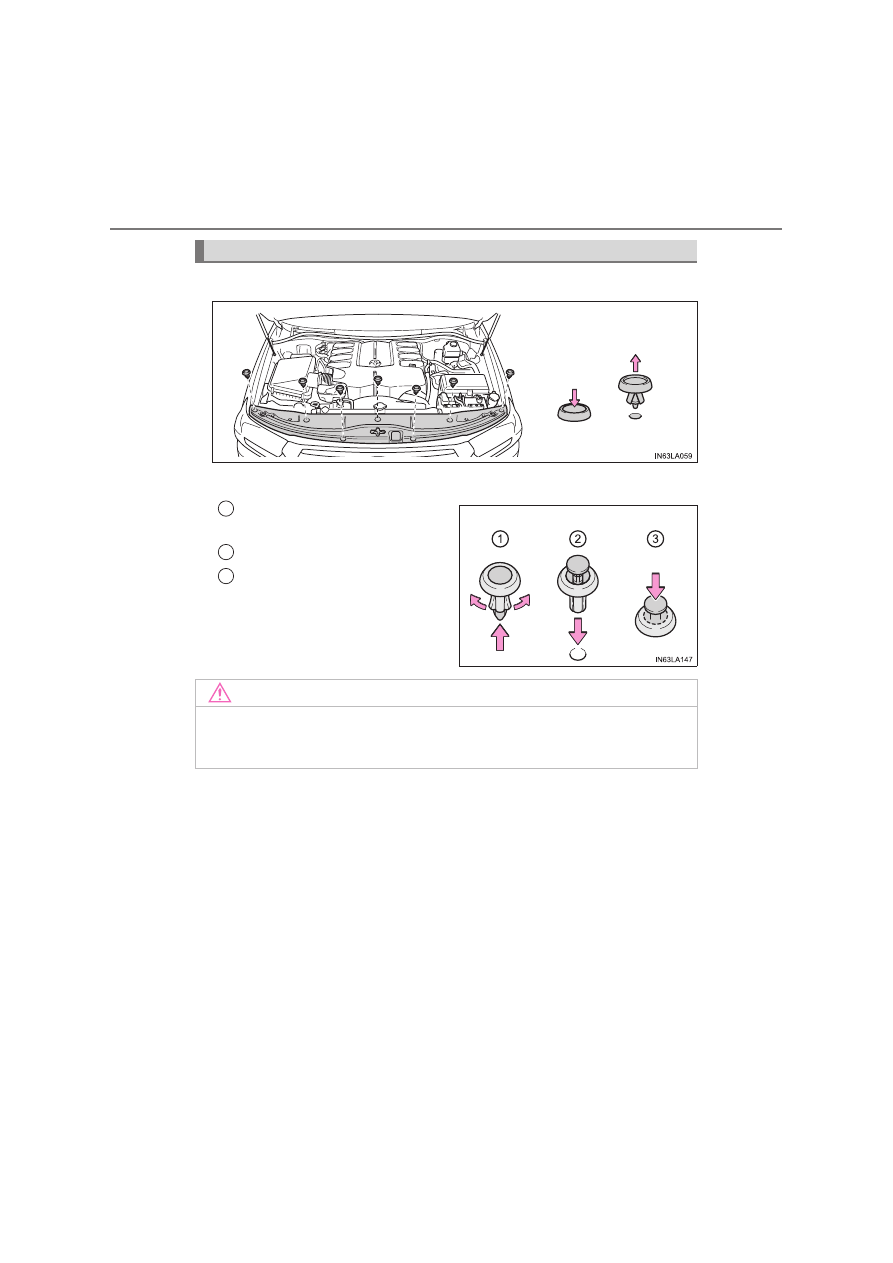

Снятие крышки моторного отсека

■

Установка фиксаторов

Отожмите  центральную  часть
вверх

Вставьте

Нажмите

Крышка моторного отсека

1

2
3

ВНИМАНИЕ!

■

После установки крышки моторного отсека
Убедитесь, что крышка надежно установлена в исходном положении.

713

7-3. Самостоятельное техническое обслуживание

7

Тех
нич

еск
ое

 обслужи

вани
е

 и

 ух

од
 за

 автомоби

лем

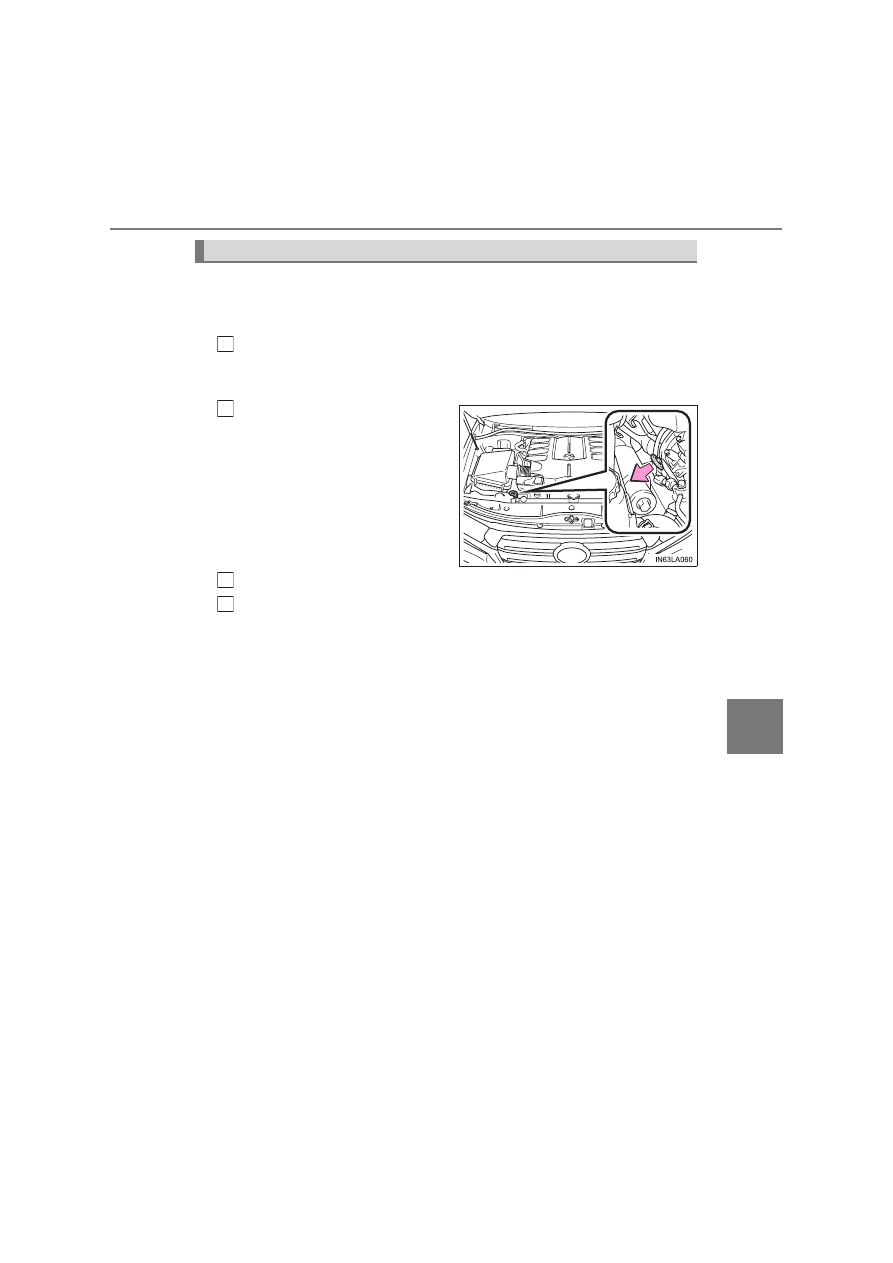

Прогрейте  двигатель  до  рабочей  температуры,  выключите  его  и
проверьте уровень масла щупом.

■

Проверка моторного масла

Припаркуйте  автомобиль  на  ровной,  горизонтальной  площадке.
После прогрева и выключения двигателя подождите не менее пяти
минут для того, чтобы масло стекло обратно на дно двигателя.

Извлеките  щуп,  держа  под
ним ветошь.

Начисто протрите щуп.

Снова вставьте щуп до упора.

Моторное масло

1

2

3

4
