Toyota Land Cruiser Prado 2017 года. Руководство - часть 147

645

7-3. Самостоятельное техническое обслуживание

7

Технич

ес

ко

е обслужив

ание

 и

 уход

 за

 ав

томобиле

м

■

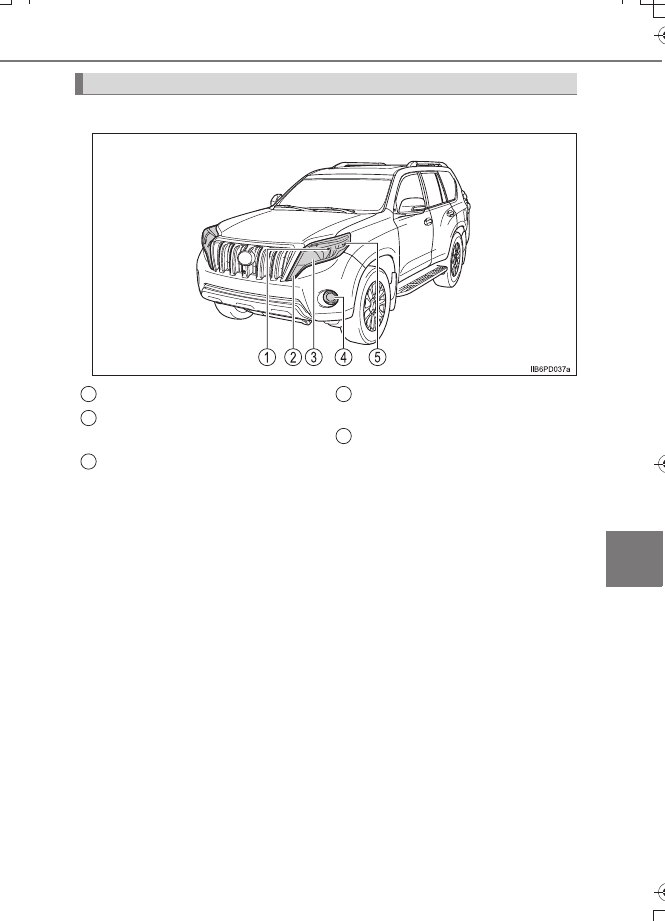

Спереди

Расположение ламп

Фара дальнего света

Передние габаритные огни
(галогенные фары)

Ближний свет фар/дневные
ходовые огни (галогенные фары)

Противотуманная фара
(при наличии)
Передний указатель поворота

1
2

3

4

5

646

7-3. Самостоятельное техническое обслуживание

■

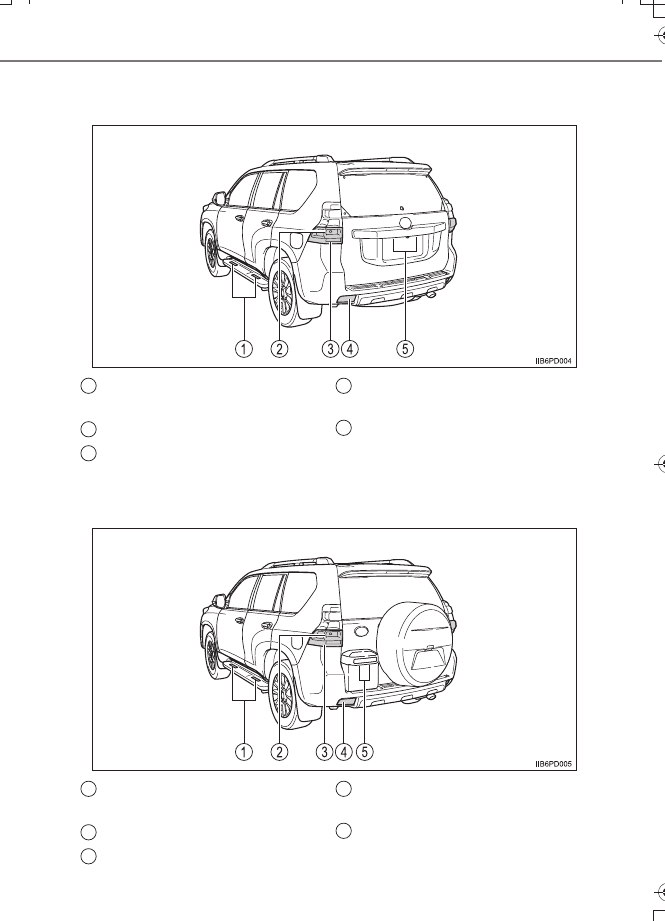

Сзади

X

Автомобили с запасным колесом, закрепленным под полом

X

Автомобили  с  запасным  колесом,  закрепленным  на  двери
багажного отделения

Бортовые огни
(при наличии)

Задний указатель поворота

Фонарь заднего хода

Задняя  противотуманная  фара
(при наличии)
Фонари  освещения  номерного
знака

1

2
3

4

5

Бортовые огни
(при наличии)

Задний указатель поворота

Фонарь заднего хода

Задняя  противотуманная  фара
(при наличии)
Фонари  освещения  номерного
знака

1

2
3

4

5

647

7-3. Самостоятельное техническое обслуживание

7

Технич

ес

ко

е обслужив

ание

 и

 уход

 за

 ав

томобиле

м

■

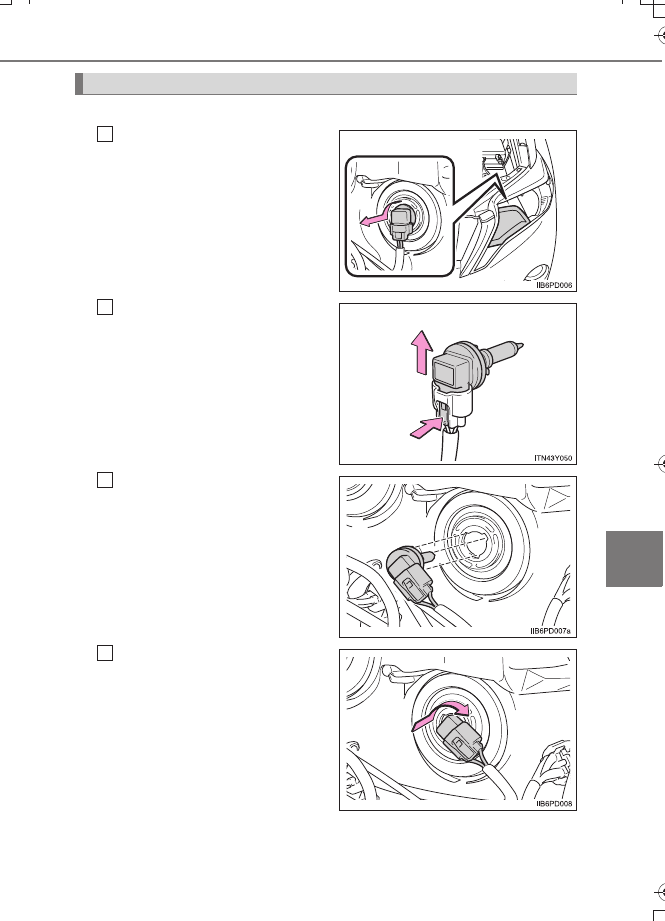

Ближний свет фар/дневные ходовые огни (галогенные фары)

Поверните  лампу  за  цоколь
против часовой стрелки.

Отсоедините

разъем,

нажимая на фиксатор.

Замените  лампу  и  закрепите
цоколь лампы.

Совместите 3 выступа на лампе с
креплением и установите лампу.

Поверните и закрепите цоколь
лампы.

Слегка  потрясите  цоколь  лампы,
чтобы  проверить,  что  он  хорошо
закреплен,  включите  фары  и
визуально  проверьте,  что  свет  не
проходит через крепление.

Замена ламп

1

2

3

4

648

7-3. Самостоятельное техническое обслуживание

■

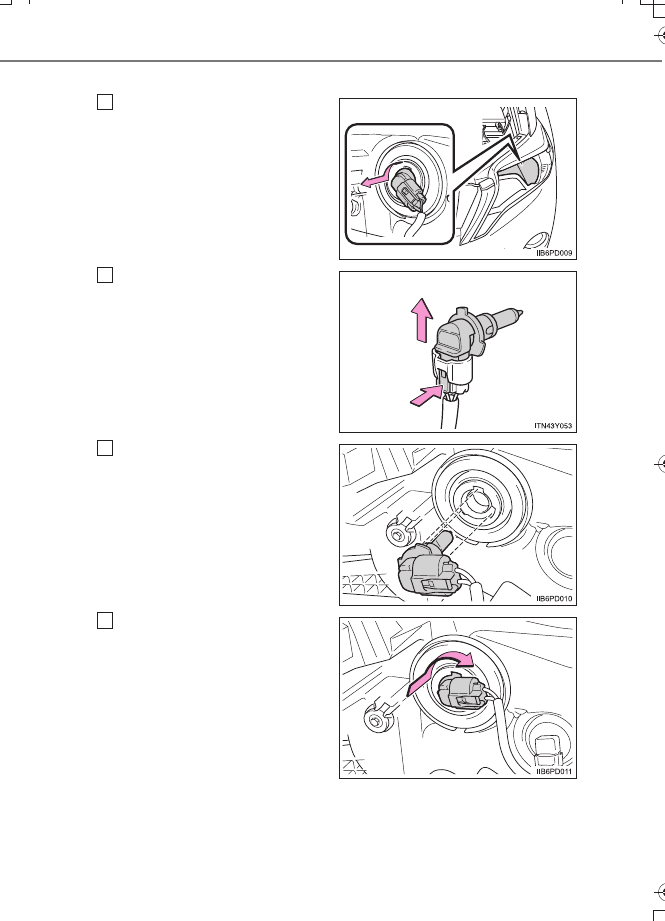

Дальний свет фар

Поверните  лампу  за  цоколь
против часовой стрелки.

Отсоедините

разъем,

нажимая на фиксатор.

Замените  лампу  и  закрепите
цоколь лампы.

Совместите 3 выступа на лампе с
креплением и установите лампу.

Поверните и закрепите цоколь
лампы.

Слегка  потрясите  цоколь  лампы,
чтобы  проверить,  что  он  хорошо
закреплен,  включите  фары  и
визуально  проверьте,  что  свет  не
проходит через крепление.

1

2

3

4
