585

7-3. Самостоятельное техническое обслуживание

7

Технич

ес

ко

е обслужив

ание

 и

 уход

 за

 ав

томобиле

м

Моторный отсек

X

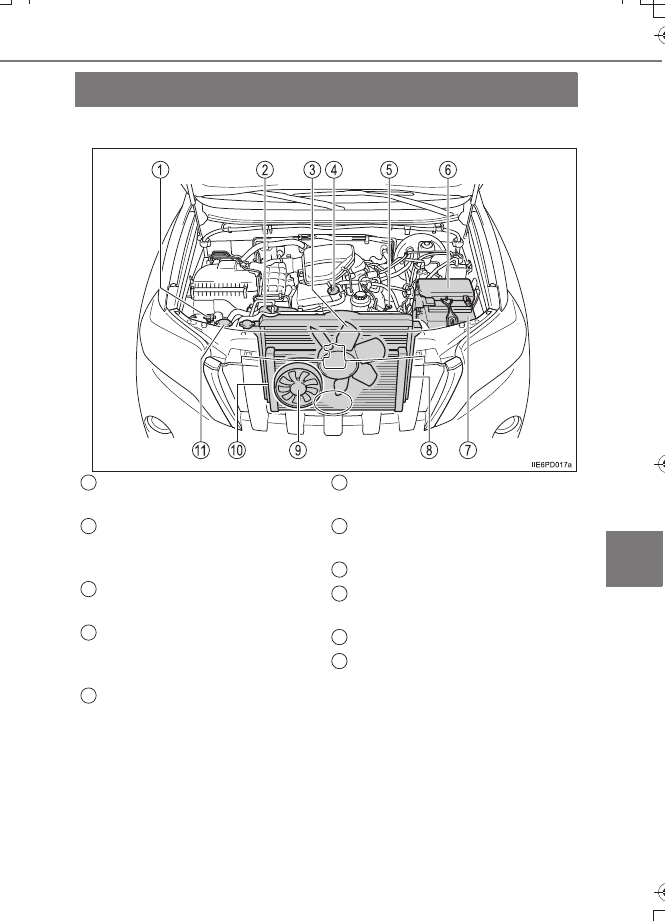

Двигатель 2TR-FE

Клапан пылесборника

(

→стр. 604)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 595)

Вентилятор охлаждения
радиатора

Крышка маслозаливной
горловины двигателя

(

→стр. 592)

Щуп для измерения уровня
моторного масла  (

→стр. 590)

Коробка плавких
предохранителей  (

→стр. 640)

Аккумуляторная батарея

(

→стр. 598)

Радиатор

(

→стр. 597)

Вентилятор системы
охлаждения (при наличии)

Конденсор

(

→стр. 597)

Бачок омывающей жидкости

(

→стр. 602)

1

2

3

4

5

6

7

8
9

10
11

586

7-3. Самостоятельное техническое обслуживание

X

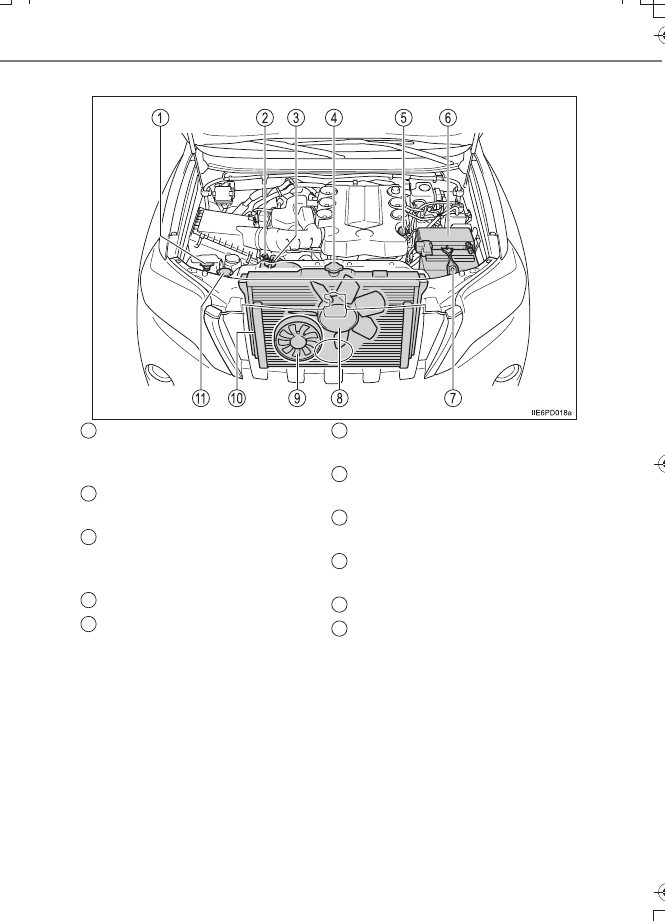

Двигатель 1GR-FE

Клапан пылесборника
(если установлена)

(

→стр. 604)

Щуп  для  измерения  уровня
моторного масла  (

→стр. 590)

Расширительный

бачок

охлаждающей

жидкости

двигателя

(

→стр. 595)

Радиатор

(

→стр. 597)

Крышка маслозаливной
горловины двигателя

(

→стр. 592)

Коробка плавких
предохранителей  (

→стр. 640)

Аккумуляторная батарея

(

→стр. 598)

Вентилятор охлаждения
радиатора

Вентилятор системы
охлаждения (при наличии)

Конденсор

(

→стр. 597)

Бачок омывающей жидкости

(

→стр. 602)

1

2

3

4
5

6

7

8

9

10
11

587

7-3. Самостоятельное техническое обслуживание

7

Технич

ес

ко

е обслужив

ание

 и

 уход

 за

 ав

томобиле

м

X

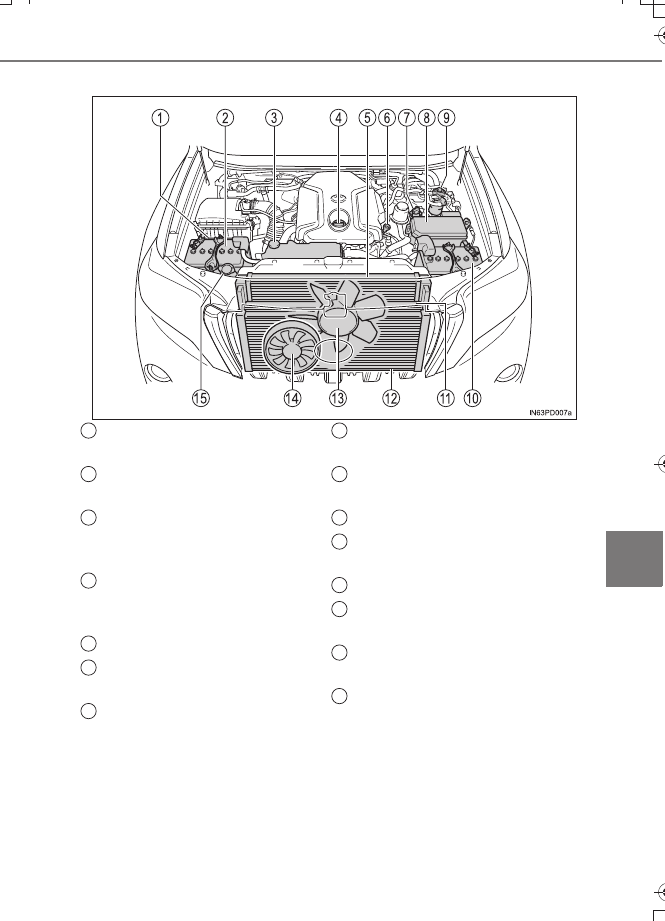

Двигатель 1GD-FTV

Клапан пылесборника

(

→стр. 604)

Аккумуляторная батарея
(при наличии)

(

→стр. 598)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 595)

Крышка маслозаливной
горловины двигателя

(

→стр. 592)

Радиатор

(

→стр. 597)

Щуп для измерения уровня
моторного масла (

→стр. 590)

Крышка  горловины  бака  для
AdBlue™ (при наличии)

(

→стр. 606)

Коробка плавких
предохранителей (

→стр. 640)

Топливный фильтр

(

→стр. 605, 766)

Аккумулятор

(

→стр. 598)

Промежуточный охладитель

(

→стр. 597)

Конденсор

(

→стр. 597)

Вентилятор

охлаждения

радиатора

Вентилятор

системы

охлаждения

Бачок омывающей жидкости

(

→стр. 602)

1

2

3

4

5
6

7

8

9

10
11

12
13

14

15

588

7-3. Самостоятельное техническое обслуживание

X

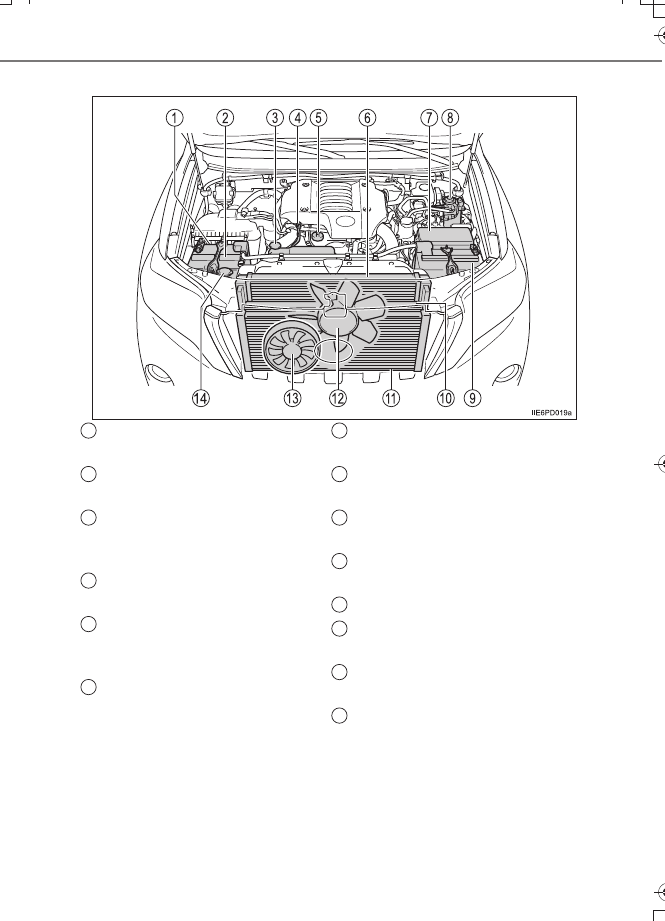

Двигатель 1KD-FTV

Клапан пылесборника

(

→стр. 604)

Аккумуляторная батарея
(при наличии)

(

→стр. 598)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 595)

Щуп для измерения уровня
моторного масла  (

→стр. 590)

Крышка маслозаливной
горловины двигателя

(

→стр. 592)

Радиатор

(

→стр. 597)

Коробка плавких
предохранителей  (

→стр. 640)

Топливный фильтр

(

→стр. 605, 766)

Аккумуляторная батарея

(

→стр. 598)

Промежуточный охладитель

(

→стр. 597)

Конденсор

(

→стр. 597)

Вентилятор

охлаждения

радиатора

Вентилятор

системы

охлаждения

Бачок омывающей жидкости

(

→стр. 602)

1

2

3

4

5

6

7

8

9

10

11
12

13

14
