Toyota Tank (2018 year). Manual japanese - part 65

262

4-5. 運転支援装置について

●

カメラの映し出される範囲には限界があり、バンパーの両端付近やバ
ンパーの真下付近にある物は映し出されません。

●

画面に映る映像の距離感覚は実際の距離とは異なります。

●

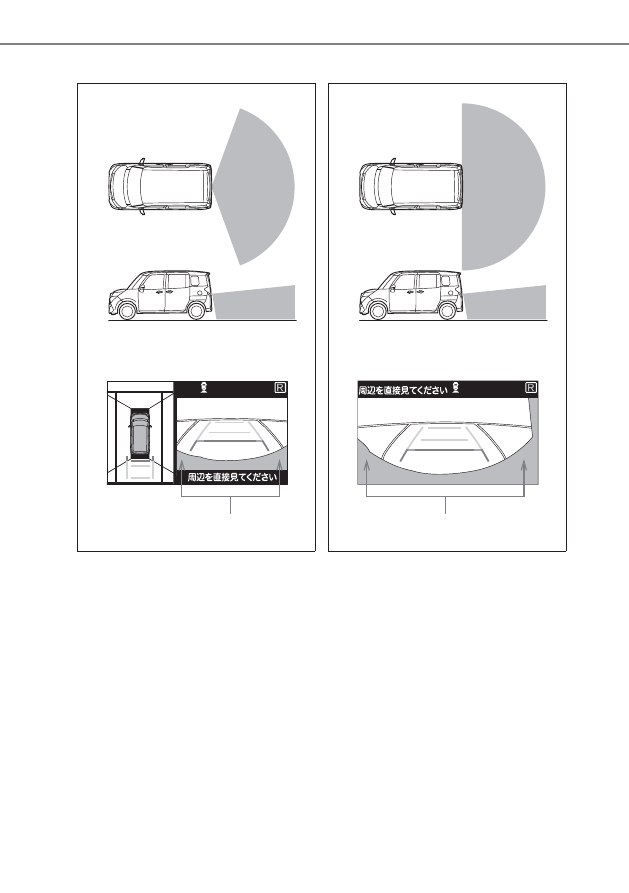

フロントビュー、ワイドフロントビューのカメラは特殊なレンズを使
用しているため、画面に映る映像の距離感は実際の距離とは異なりま
す。

X

フロントビュー

X

ワイドフロントビュー

KBTH460417NP

映る範囲

画面

画面に車体の一部（バンパーやグリル
など）が映ります。

KBTH460418NP

映る範囲

画面

画面に車体の一部（バンパーやグリル
など）が映ります。

263

4-5. 運転支援装置について

4

運転

X

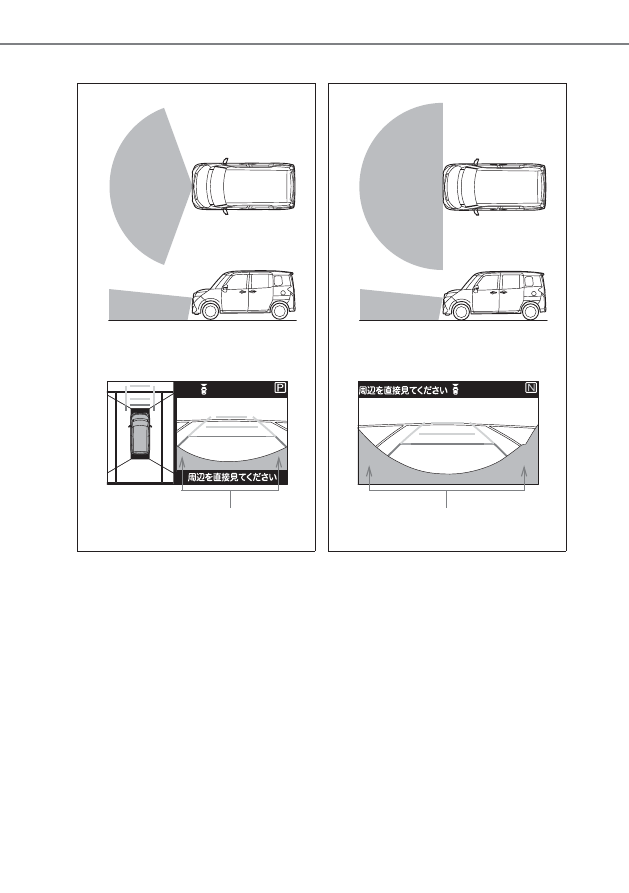

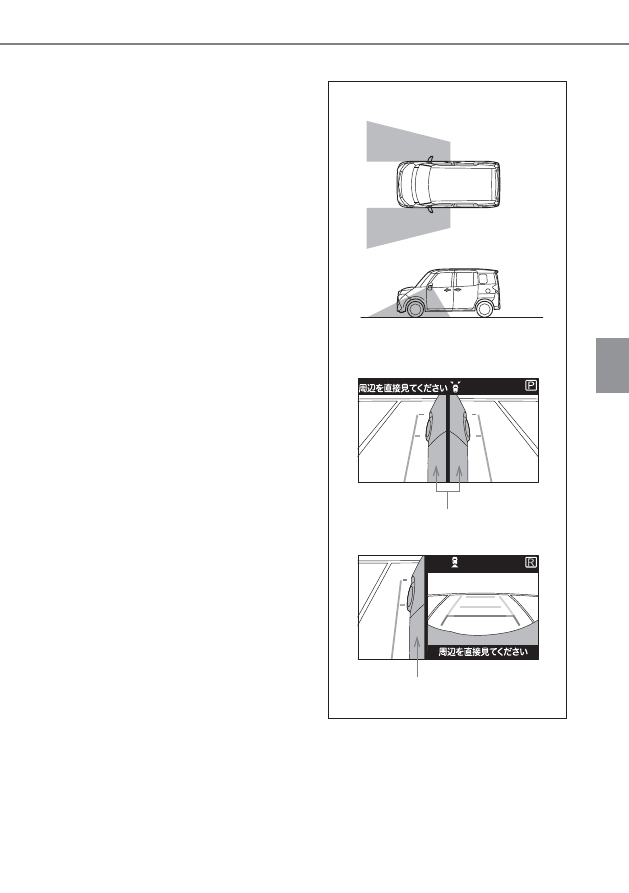

両サイドビュー、左サイドビュー

●

車や路面の状況により、映る範囲
は異なることがあります。

●

カメラの映し出される範囲には
限界があり、バンパーの両端付近
やバンパーの真下付近にある物
は映し出されません。

●

画面に映る映像の距離感覚は実
際の距離とは異なります。

●

両サイドビュー、左サイドビュー
のカメラは特殊なレンズを使用
しているため、画面に映る映像の
距離感は実際の距離とは異なり
ます。

KBTH460419NP

映る範囲

画面

画面に車体が映ります。

画面に車体が映ります。

264

4-5. 運転支援装置について

●

車や路面の状況により、映る範囲は異なることがあります。

●

カメラの映し出される範囲には限界があり、バンパーの両端付近やバ
ンパーの真下付近にある物は映し出されません。

●

画面に映る映像の距離感覚は実際の距離とは異なります。

●

バックビュー、ワイドバックビューのカメラは特殊なレンズを使用し
ているため、画面に映る映像の距離感は実際の距離とは異なります。

●

バックカメラより高い位置にあるものについては、画面に映らないこ
とがあります。

●

バックカメラ装着車には、字光式ナンバープレートを取り付けること
ができません。

X

バックビュー

X

ワイドバックビュー

KBTH460420NP

映る範囲

画面

画面に車体の一部（バンパーなど）が映
ります。

KBTH460421NP

映る範囲

画面

画面に車体の一部（バンパーなど）が映
ります。

265

4-5. 運転支援装置について

4

運転

■

カメラについて

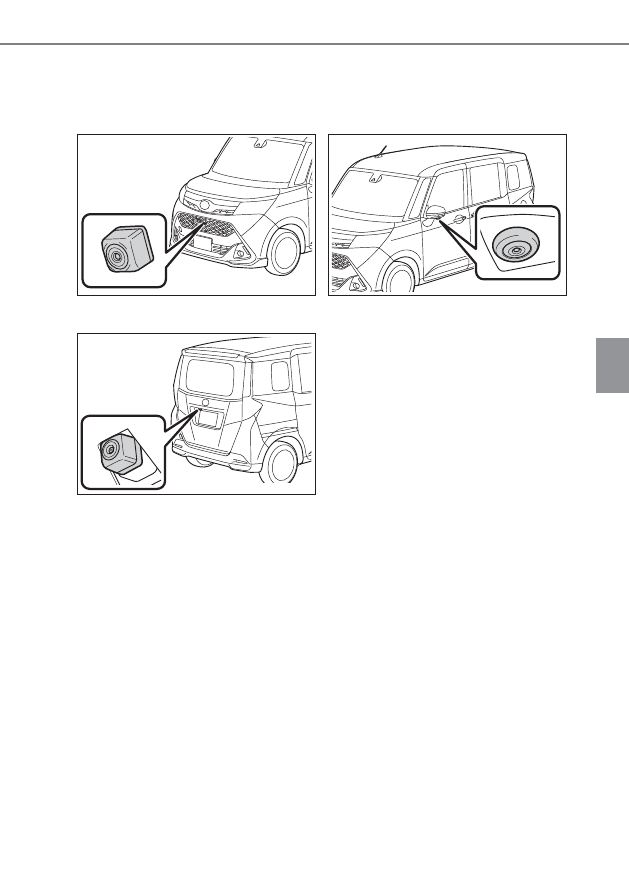

パノラミックビューモニターの各カメラは以下の位置にあります。

●

カメラのお手入れについて
カメラに水滴、雪、泥などの異物や汚れが付着していると、鮮明な画
像をみることができません。この場合、水でカメラの汚れを流し、水
で湿らせた柔らかい布でふき取ってください。

X

フロントカメラ

X

サイドカメラ（左右）

X

バックカメラ

KBTH460402NP

KBTH460403NP

KBTH460404
