AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Regular Ca...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZY4015X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Regular Cab): REMOVAL; 2015 MY Tundra [08/2014

-        ]

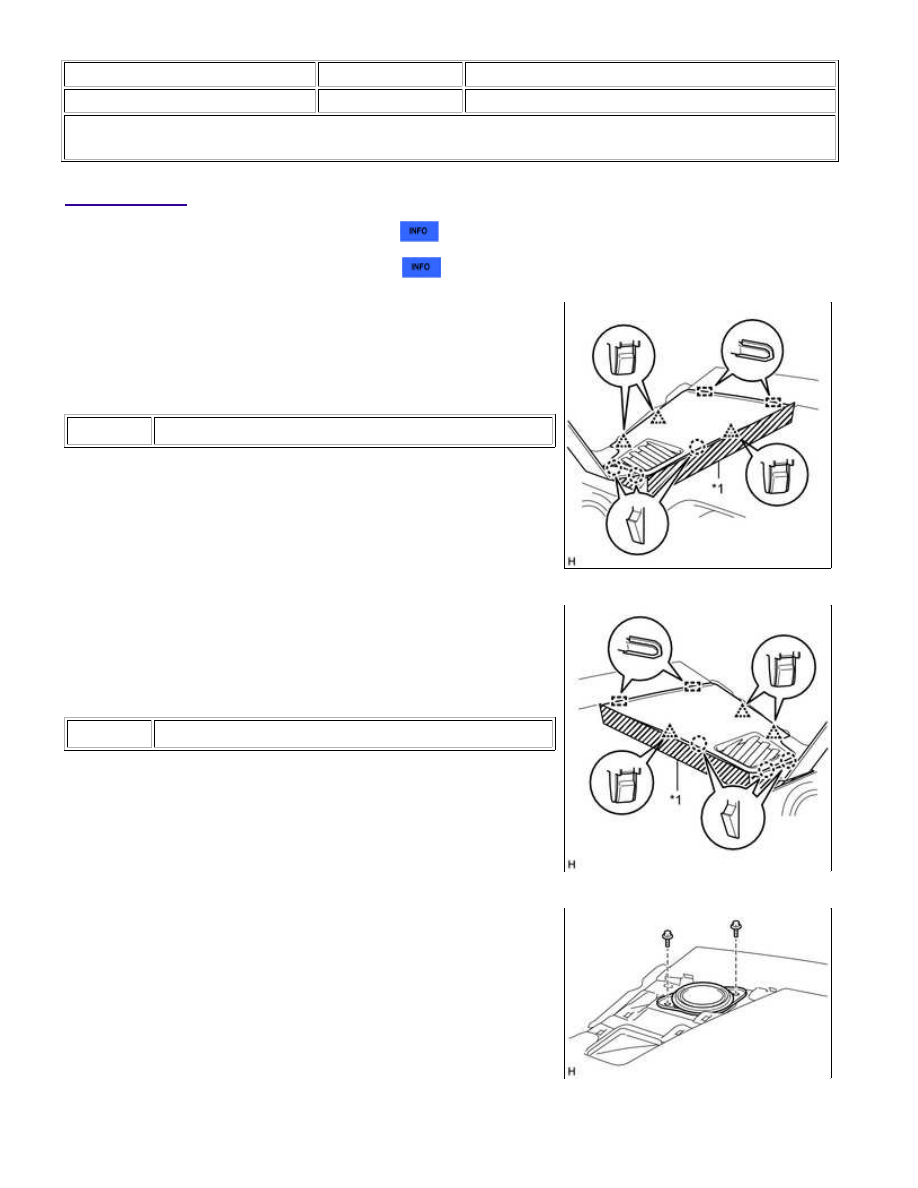

REMOVAL

1. REMOVE FRONT PILLAR GARNISH LH

2. REMOVE FRONT PILLAR GARNISH RH

3. REMOVE NO. 1 INSTRUMENT PANEL SPEAKER PANEL

SUB-ASSEMBLY

Text in Illustration

*1

Protective Tape

(a) Apply protective tape as shown in the illustration.

(b) Using moulding remover B, detach the 3 clips, 3 claws and 2

guides and remove the No. 1 instrument panel speaker panel

sub-assembly.

4. REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL

SUB-ASSEMBLY

Text in Illustration

*1

Protective Tape

(a) Apply protective tape as shown in the illustration.

(b) Using moulding remover B, detach the 3 clips, 3 claws and 2

guides and remove the No. 2 instrument panel speaker panel

sub-assembly.

5. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH

(a) Remove the 2 bolts.

(b) Disconnect the connector and remove the front No. 2 speaker

assembly LH.

NOTICE:

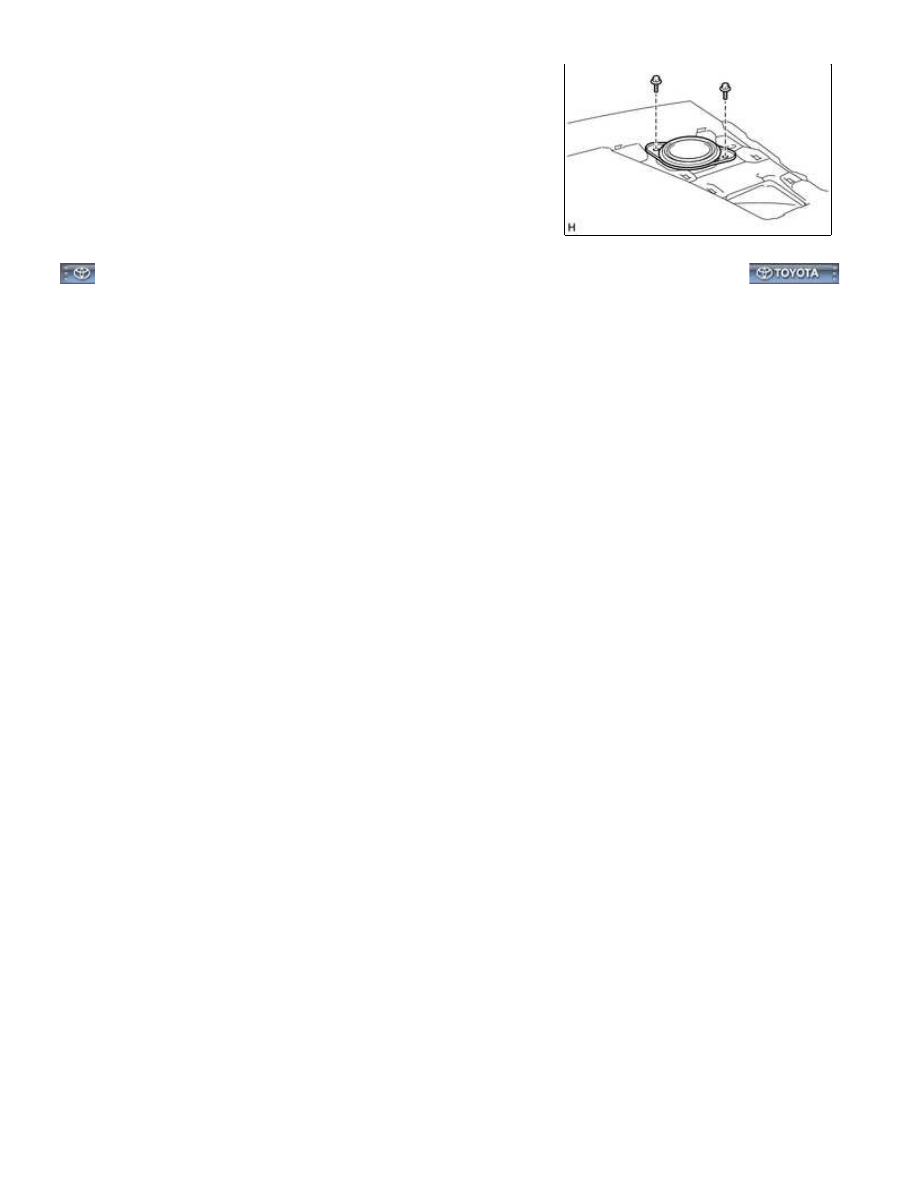

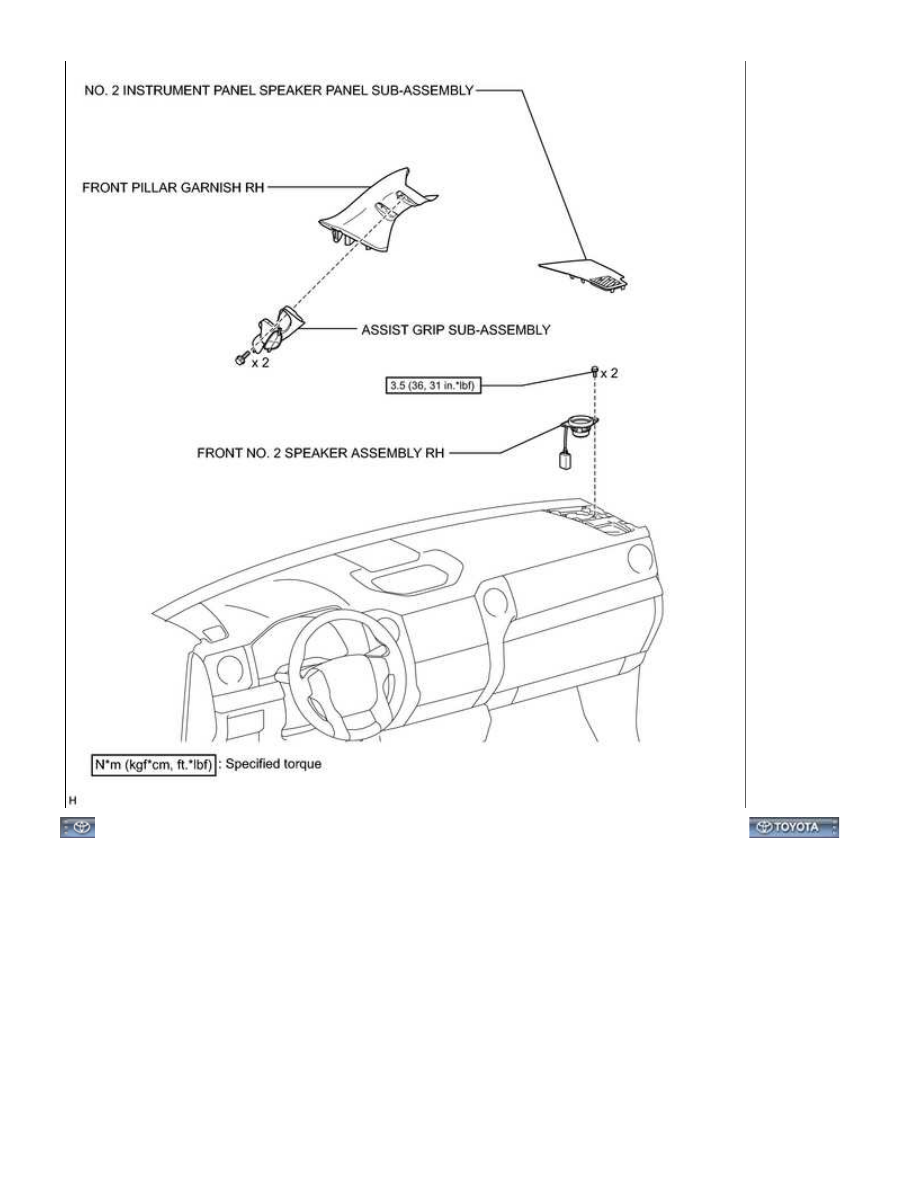

6. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY RH

(a) Remove the 2 bolts.

(b) Disconnect the connector and remove the front No. 2 speaker

assembly RH.

NOTICE:

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZXX009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: INSTRUMENT PANEL SPEAKER (for Regular Cab): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT FRONT NO. 2 SPEAKER ASSEMBLY

(a) When there is a malfunction such as noise from a speaker or no sound at all, replace the speaker with a

new one and check that the malfunction disappears.

OK:

Malfunction disappears.

HINT:

Connect the connectors to the front No. 2 speaker assemblies.
When there is a possibility that either the right or left front No. 2 speaker assembly is defective, inspect by
interchanging the right one with the left one.
Perform the inspection above on both the LH and RH sides.
