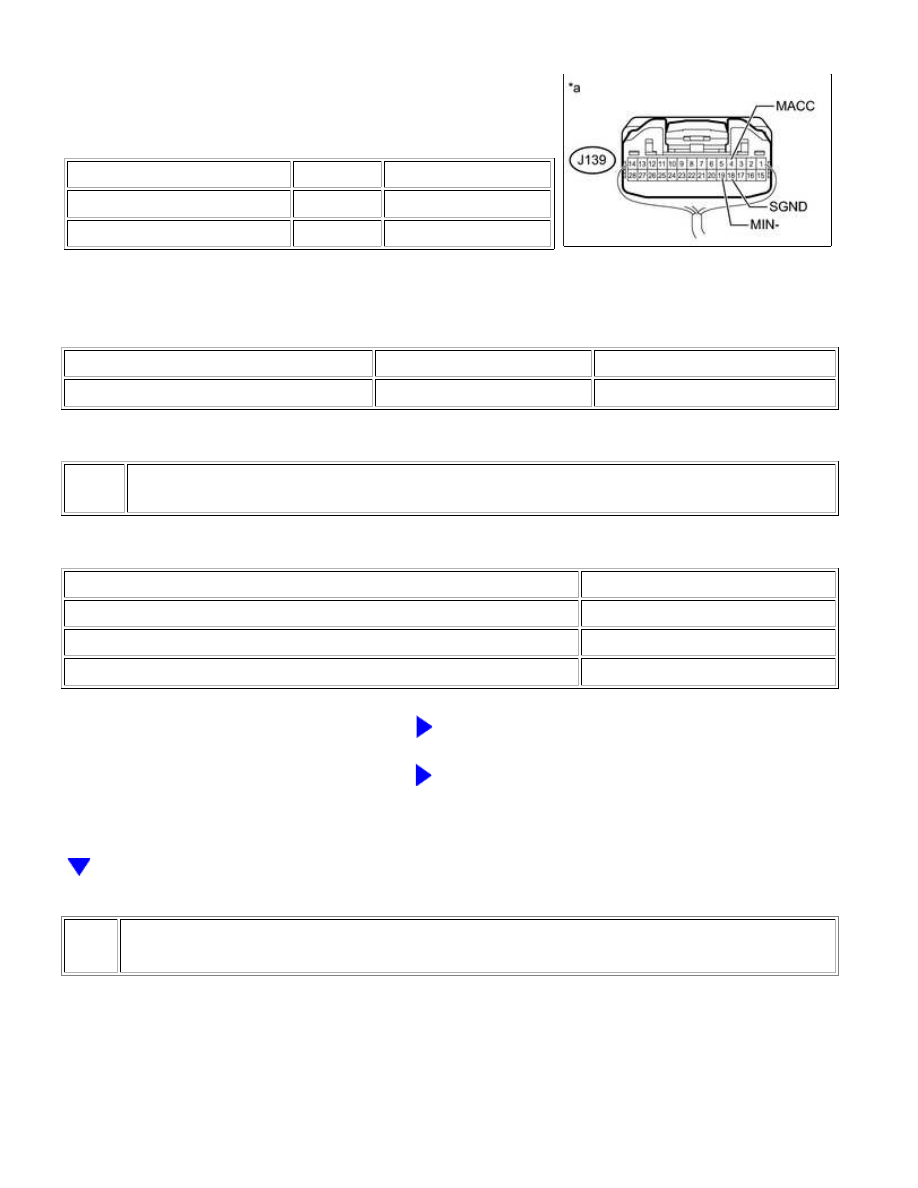

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

J139-19 (MIN-) - Body ground

Always

Below 1 Ω

J139-18 (SGND) - Body ground

Always

Below 1 Ω

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J139-4 (MACC) - Body ground

Ignition switch ACC

4.75 to 5.25 V

Text in Illustration

*a

Component with harness connected

(Radio and Display Receiver Assembly)

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

2.

CHECK HARNESS AND CONNECTOR (RADIO RECEIVER - ROOF CONSOLE BOX)

(a) Disconnect the J139 radio and display receiver assembly connector.

Standard Resistance:

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Microphone Circ...

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J139-4 (MACC) - W7-10 (ACC)

Always

Below 1 Ω

J139-5 (MIN+) - W7-9 (MI1+)

Always

Below 1 Ω

J139-19 (MIN-) - W7-8 (MIC-)

Always

Below 1 Ω

J139-6 (SNS2) - W7-14 (SGND)

Always

Below 1 Ω

J139-4 (MACC) - Body ground

Always

10 kΩ or higher

J139-5 (MIN+) - Body ground

Always

10 kΩ or higher

J139-19 (MIN-) - Body ground

Always

10 kΩ or higher

J139-18 (SGND) - Body ground

Always

10 kΩ or higher

J139-6 (SNS2) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

REPLACE TELEPHONE MICROPHONE WITH ANOTHER AND CHECK

(a) Replace the telephone microphone assembly with a known good one



.

(b) Check if the same problem occurs again.

OK:

Malfunction disappears.

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

OK

END (TELEPHONE MICROPHONE IS DEFECTIVE)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Microphone Circ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000012CI0MKX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Receiver Power Source Circuit; 2015 MY Tundra

[08/2014 -        ]

Radio Receiver Power Source Circuit

DESCRIPTION

This circuit provides power to the radio and display receiver assembly.

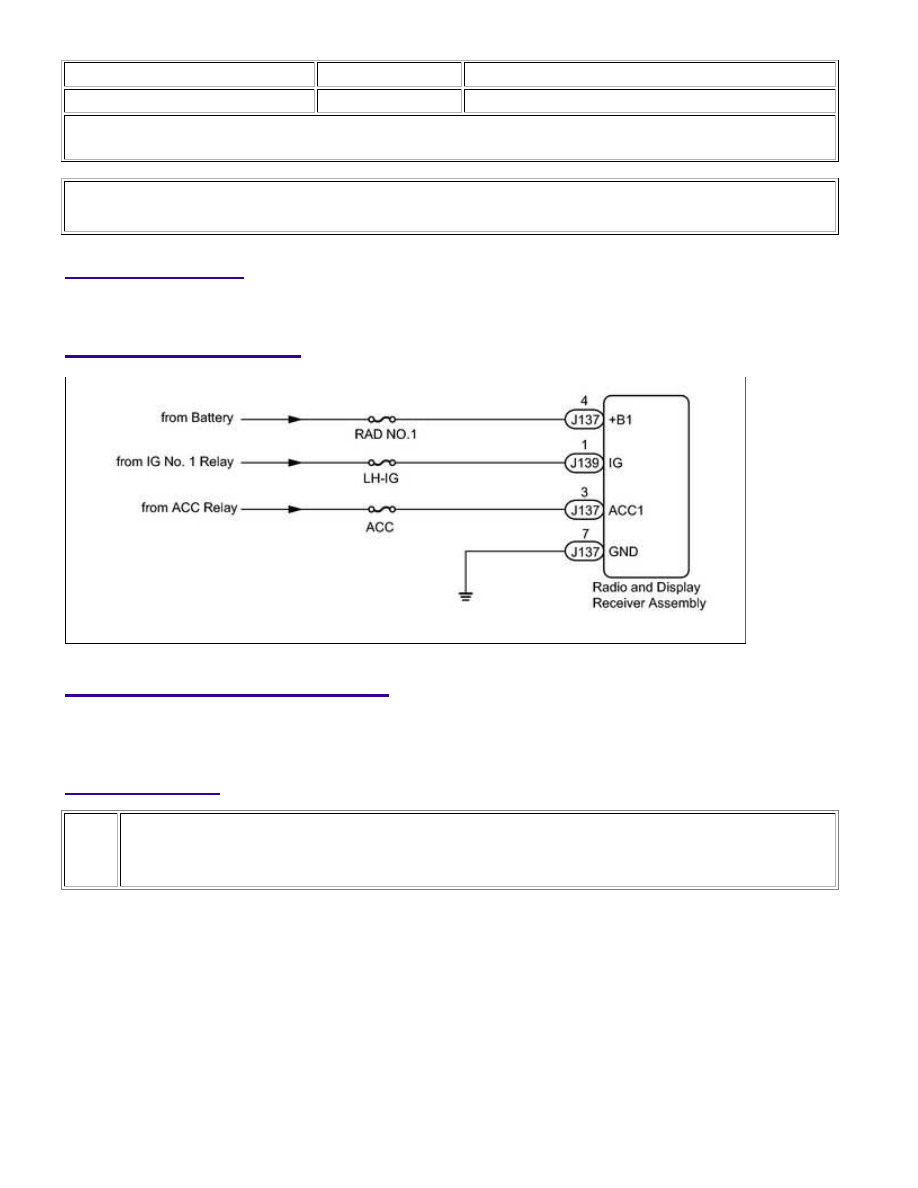

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

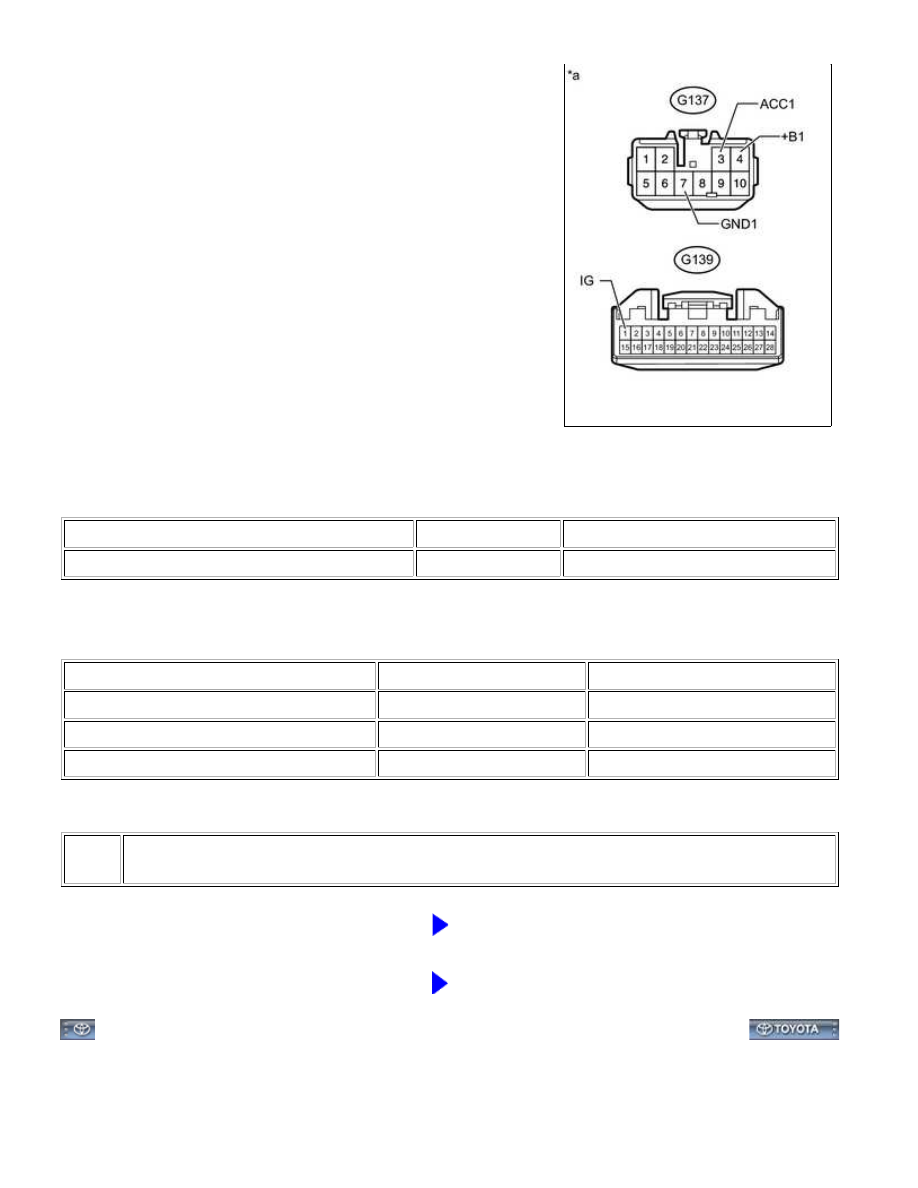

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY -
BATTERY AND GROUND)

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Receiver...

(a) Disconnect the radio and display receiver assembly connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-7 (GND1) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J137-4 (+B1) - Body ground

Always

11 to 14 V

J137-3 (ACC1) - Body ground

Ignition switch ACC

11 to 14 V

J139-1 (IG) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Radio Receiver...
