6.6 J

Doc ID: RM000001ZYU0PCX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Sound Signal Circuit between Radio Receiver and Stereo

Jack Adapter; 2015 MY Tundra [08/2014 -        ]

Sound Signal Circuit between Radio Receiver and Stereo Jack Adapter

DESCRIPTION

The No. 1 stereo jack adapter assembly sends an external device sound signal to the radio and display receiver

assembly through this circuit.

The sound signal that has been sent is amplified by the radio and display receiver assembly and then is sent to

the speakers.

If there is an open or short in the circuit, sound cannot be heard from the speakers even if there is no

malfunction in the radio and display receiver assembly or speakers.

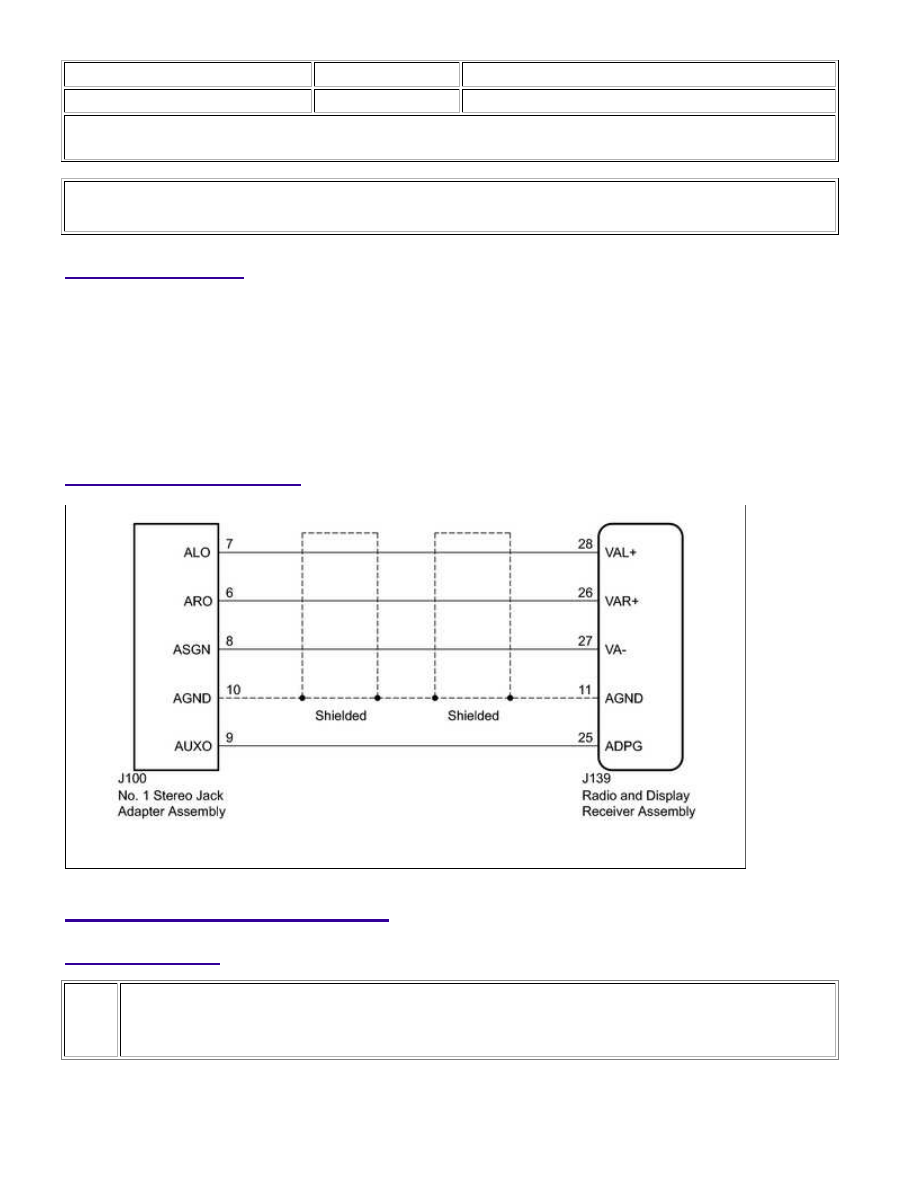

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY - NO.
1 STEREO JACK ADAPTER ASSEMBLY)

(a) Disconnect the J139 radio and display receiver assembly connector.

(b) Disconnect the J100 No. 1 stereo jack adapter assembly connector.

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Sound Signal Cir...

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J139-28 (VAL+) - J100-7 (ALO)

Always

Below 1 Ω

J139-26 (VAR+) - J100-6 (ARO)

Always

Below 1 Ω

J139-27 (VA-) - J100-8 (ASGN)

Always

Below 1 Ω

J139-11 (AGND) - J100-10 (AGND)

Always

Below 1 Ω

J139-25 (ADPG) - J100-9 (AUXO)

Always

Below 1 Ω

J139-28 (VAL+) - Body ground

Always

10 kΩ or higher

J139-26 (VAR+) - Body ground

Always

10 kΩ or higher

J139-27 (VA-) - Body ground

Always

10 kΩ or higher

J139-11 (AGND) - Body ground

Always

10 kΩ or higher

J139-25 (ADPG) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Sound Signal Cir...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000001YQ60DBX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Data Signal Circuit between Radio Receiver and Stereo

Jack Adapter; 2015 MY Tundra [08/2014 -        ]

Data Signal Circuit between Radio Receiver and Stereo Jack Adapter

DESCRIPTION

The No. 1 stereo jack adapter assembly sends the sound data signal or image data signal from a device to the

radio and display receiver assembly via this circuit.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY - NO.
1 STEREO JACK ADAPTER ASSEMBLY)

(a) Disconnect the J122 radio and display receiver assembly connector.

(b) Disconnect the J100 No. 1 stereo jack adapter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J122-2 (US1-) - J100-2 (UDO-)

Always

Below 1 Ω

J122-3 (US1+) - J100-3 (UDO+)

Always

Below 1 Ω

J122-2 (US1-) - Body ground

Always

10 kΩ or higher

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: Data Signal Circu...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J122-3 (US1+) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE
