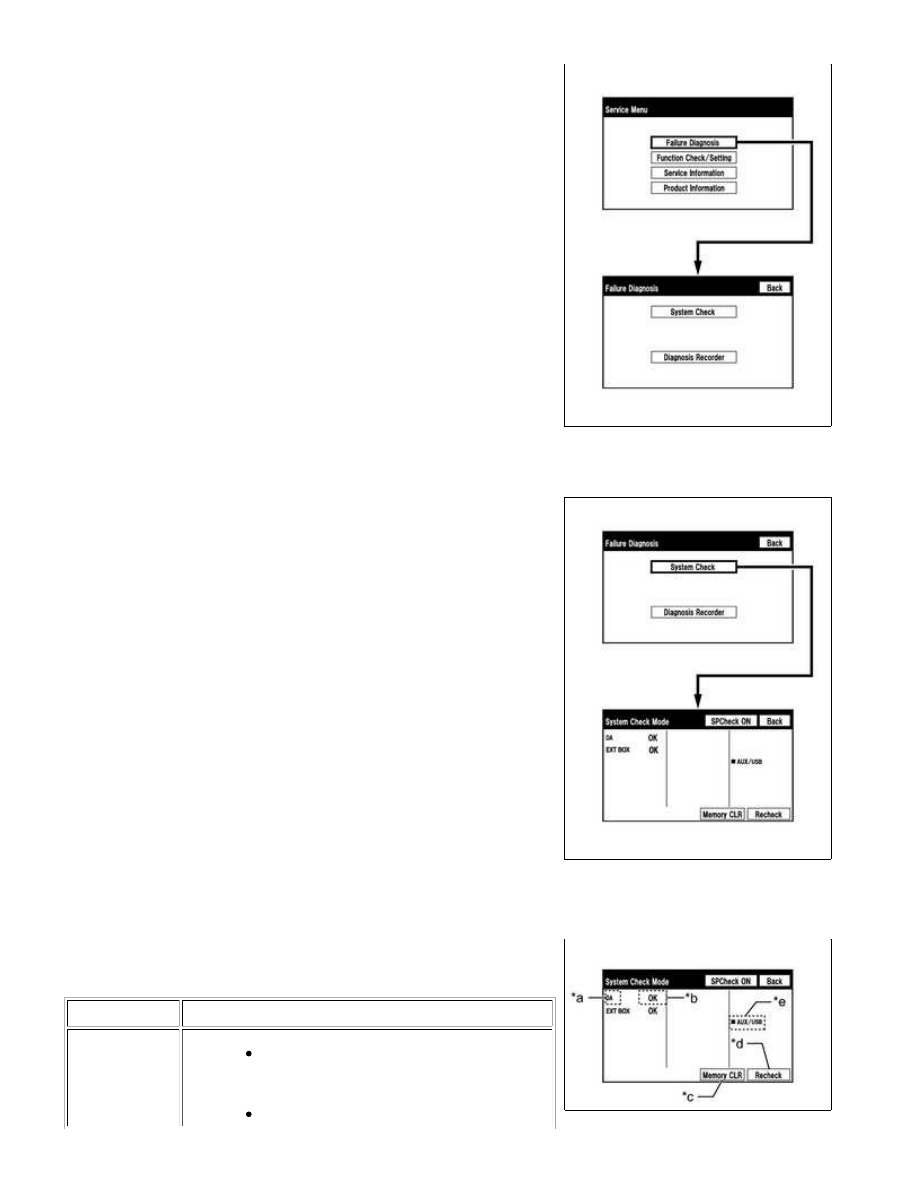

(a) The "Failure Diagnosis" screen will be displayed by pressing the

"Failure Diagnosis" switch on the "Service Menu" screen.

3. SYSTEM CHECK

(a) The "System Check Mode" screen will be displayed by pressing

the "System Check" switch on the "Failure Diagnosis" screen.

4. CHECK DTC (CHECK USING SYSTEM CHECK MODE SCREEN)

(a) System check mode screen description

Screen Description

DISPLAY

CONTENT

*a: Device

Name List No.

1

Device Name List No. 1 displays some of

the devices that make up the audio and

visual system

DISPLAY

CONTENT

Name List No. 1 are shown in the

following table

*b: Check

Result

Result codes for all devices are displayed

*c: Memory

Clear

Present and history DTCs and registered

connected device names are cleared.

Press the "Memory CLR" switch for 3

seconds.

*d: Recheck

A system check will be performed again

after the memory is cleared.

The "Recheck" switch will dim during a

system check.

*e: Device

Name List No.

2

Device Name List No. 2 displays some of

the devices that make up the audio and

visual system.

following table.

*a: Device Name List No. 1 Description

NAME

COMPONENT

CONNECTION METHOD

DA

Radio and display receiver

assembly

-

EXT

BOX

Stereo component tuner

assembly

Communication line for

LVDS

*b: Check Result Description

RESULT

MEANING

ACTION

OK

The device does not respond with a

DTC.

-

DETAIL The device responds with a DTC.

Look up the DTC in

"Unit Check Mode".

NCON

The device was previously present,

but does not respond in diagnostic

mode.

Check power supply

NRES

The device responds in diagnostic

mode, but gives no DTC

information.

Check power supply

*e: Device Name List No. 2 Description

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: DTC CHECK /...

RESULT

MEANING

ACTION

AUX/USB No. 1 stereo jack adapter assembly

Vehicle wire harness

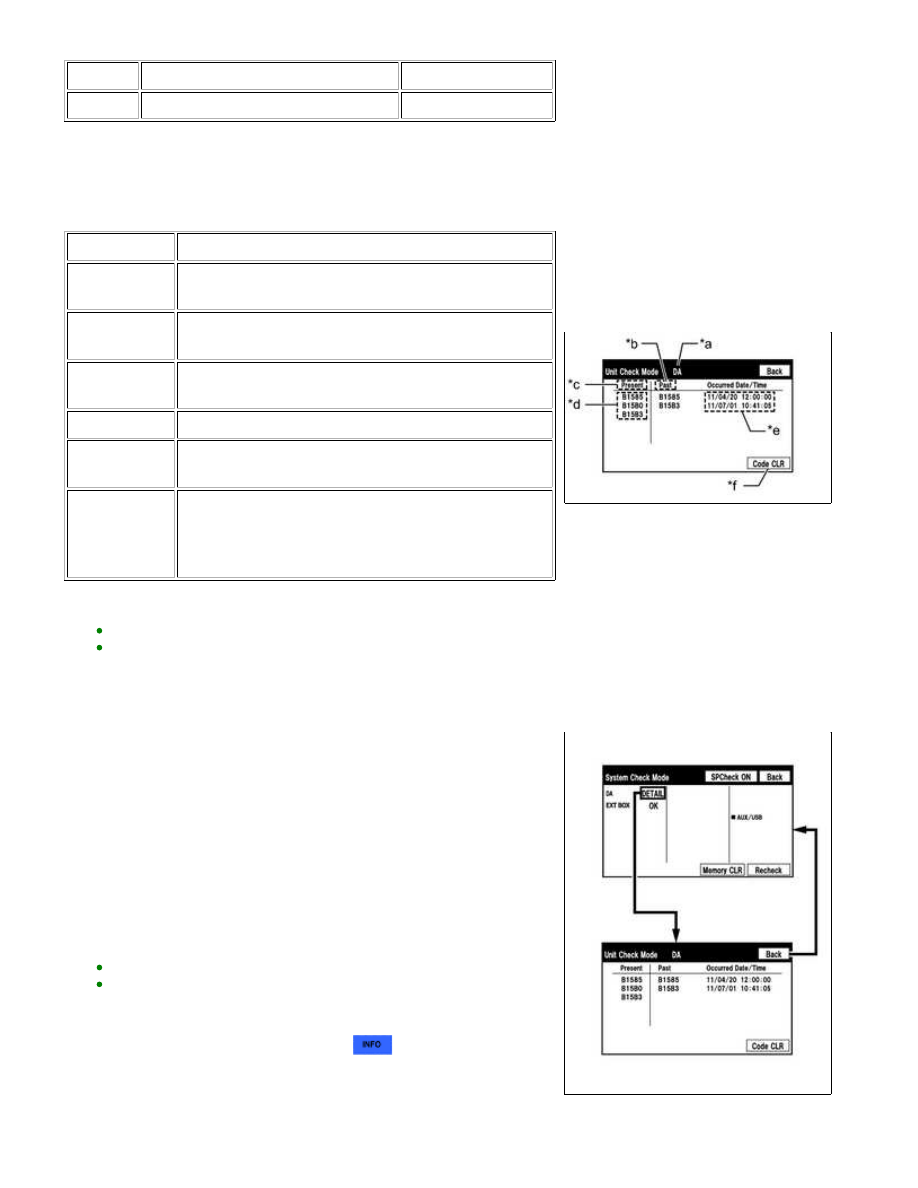

(b) Unit check mode screen description

Screen Description

DISPLAY

MEANING

*a: Device

name

Target device

*b: History

DTC

Diagnostic memory results and stored DTCs are

displayed.

*c: Current

DTC

DTCs output in the service check are displayed.

*d: DTC

DTC (Diagnostic Trouble Code)

*e:

Timestamp

*f: Diagnosis

clear switch

Pushing this switch for 3 seconds clears the

displayed data are cleared.)

HINT:

(1) If the check result is "DETAIL", touch the displayed check

result to view the results on the "Unit Check Mode" screen

and record them.

NOTICE:

HINT:



.

NOTICE:

The audio and visual system outputs DTCs for the following

system. When DTCs other than those in Diagnostic Trouble Code

AUDIO / VISUAL: AUDIO AND VISUAL SYSTEM: DTC CHECK /...

Chart for the audio and visual system are output, refer to
Diagnostic Trouble Code Chart for the relevant system.

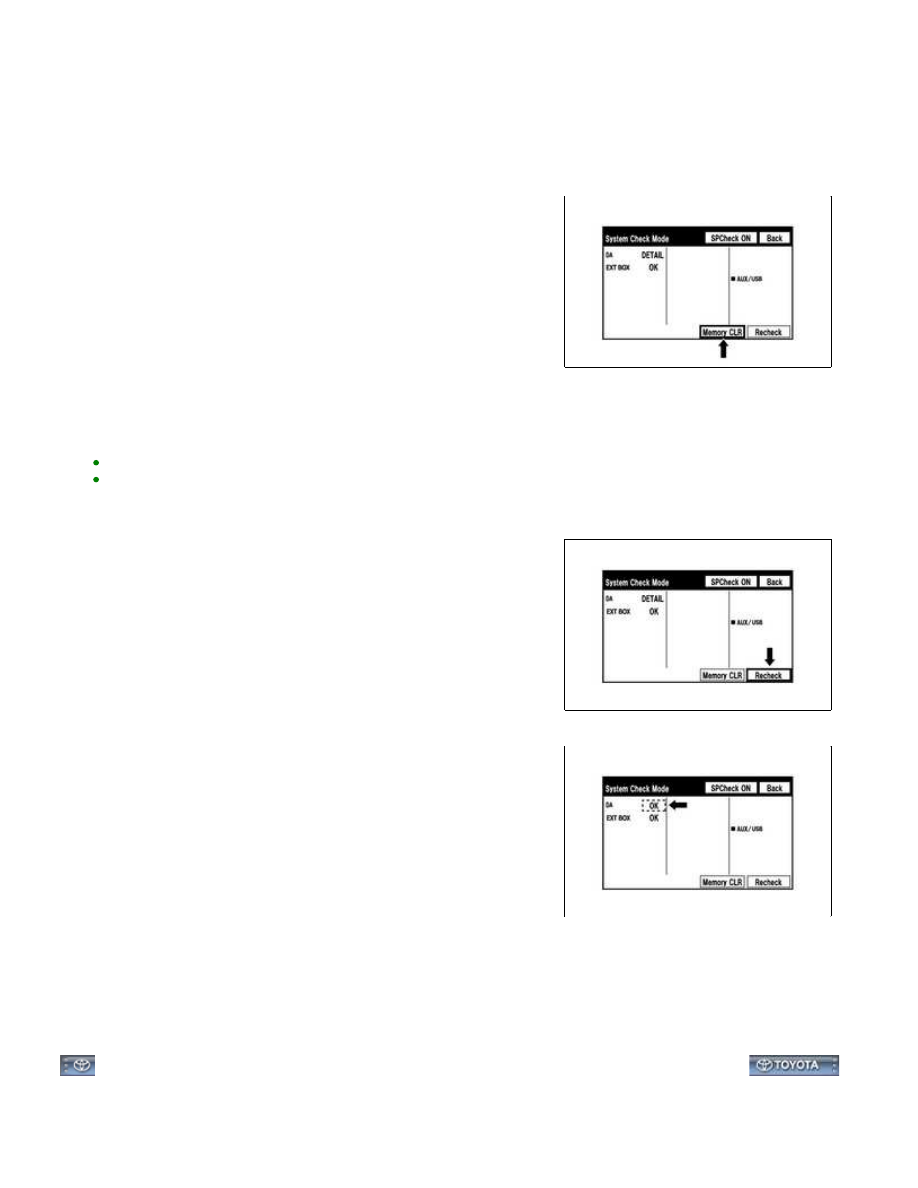

5. DTC CLEAR/RECHECK (CLEAR USING SYSTEM CHECK MODE SCREEN)

(a) Clear DTCs

(1) Press the "Memory CLR" switch for 3 seconds.

(2) Confirm that the check results are cleared.

HINT:

To clear the DTCs for a specific device, clear the DTCs using the "Unit Check Mode" screen.
When clearing the DTCs using the "Unit Check Mode" screen, press the "Code CLR" switch for 3 seconds.

(b) Recheck

(1) Press the "Recheck" switch.

(2) Confirm that all diagnostic codes are "OK" when the check

results are displayed. If a code other than "OK" is displayed,

troubleshoot again.

HINT:

When the DTCs are cleared using the "Unit Check Mode" screen,

press the "Back" switch to return to the "System Check Mode"
screen and perform this operation.

6. FINISH DIAGNOSTIC MODE

(2) Press and hold the "AUDIO" switch for 3 seconds.
