OK

OK

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.
If only past DTCs are output, battery depletion may have occurred in the past.

PROCEDURE

1.

INSPECT BATTERY

(a) Inspect the battery (3UR-FE:



, 3UR-FBE:



, 1UR-FE:



).

NG

REPLACE BATTERY

2.

CHECK BATTERY TERMINAL

(a) Check the battery terminals (3UR-FE:



, 3UR-FBE:



, 1UR-FE:



).

NG

REPAIR BATTERY TERMINAL OR REPLACE

BATTERY

3.

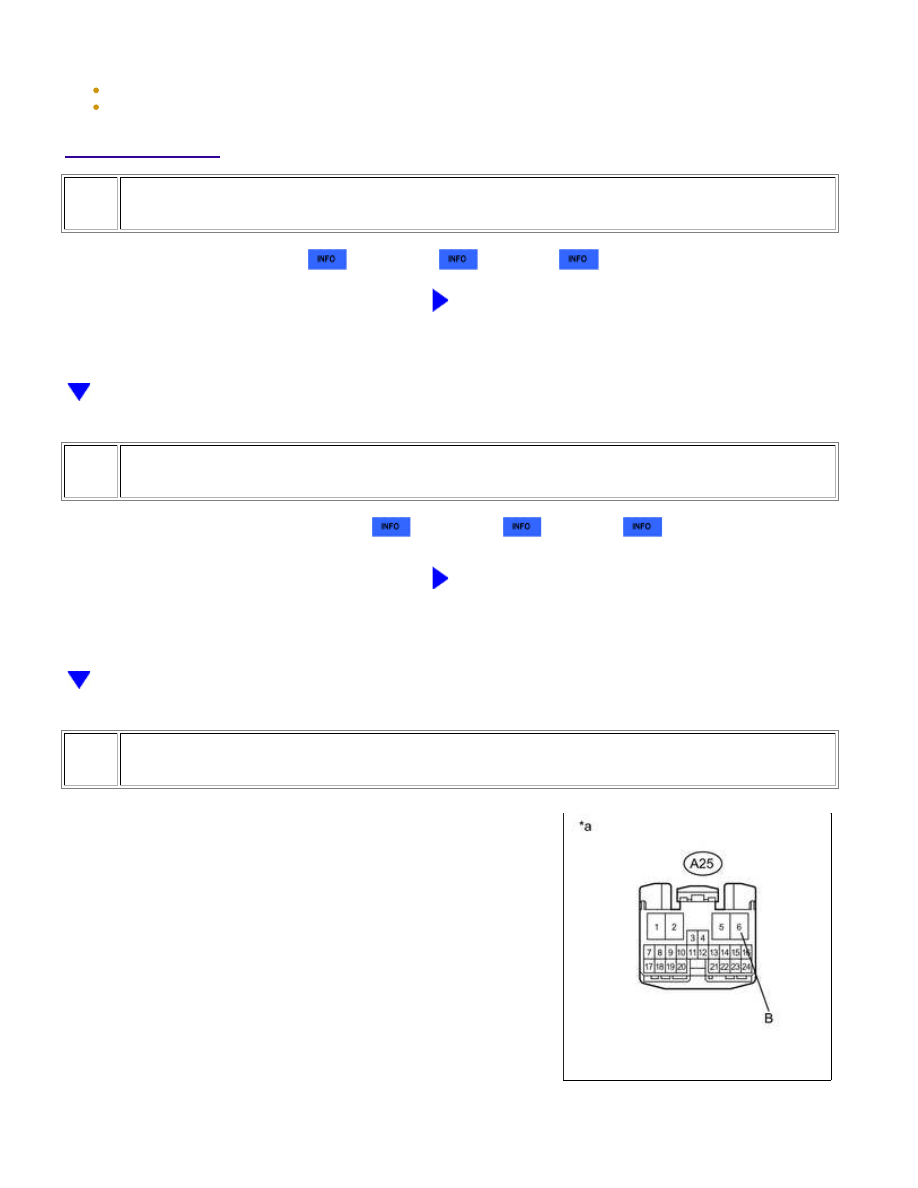

CHECK HARNESS AND CONNECTOR (B TERMINAL)

(a) Disconnect the 4 wheel drive control ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

OK

OK

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A25-6 (B) - Body ground

Always

11 to 14 V

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

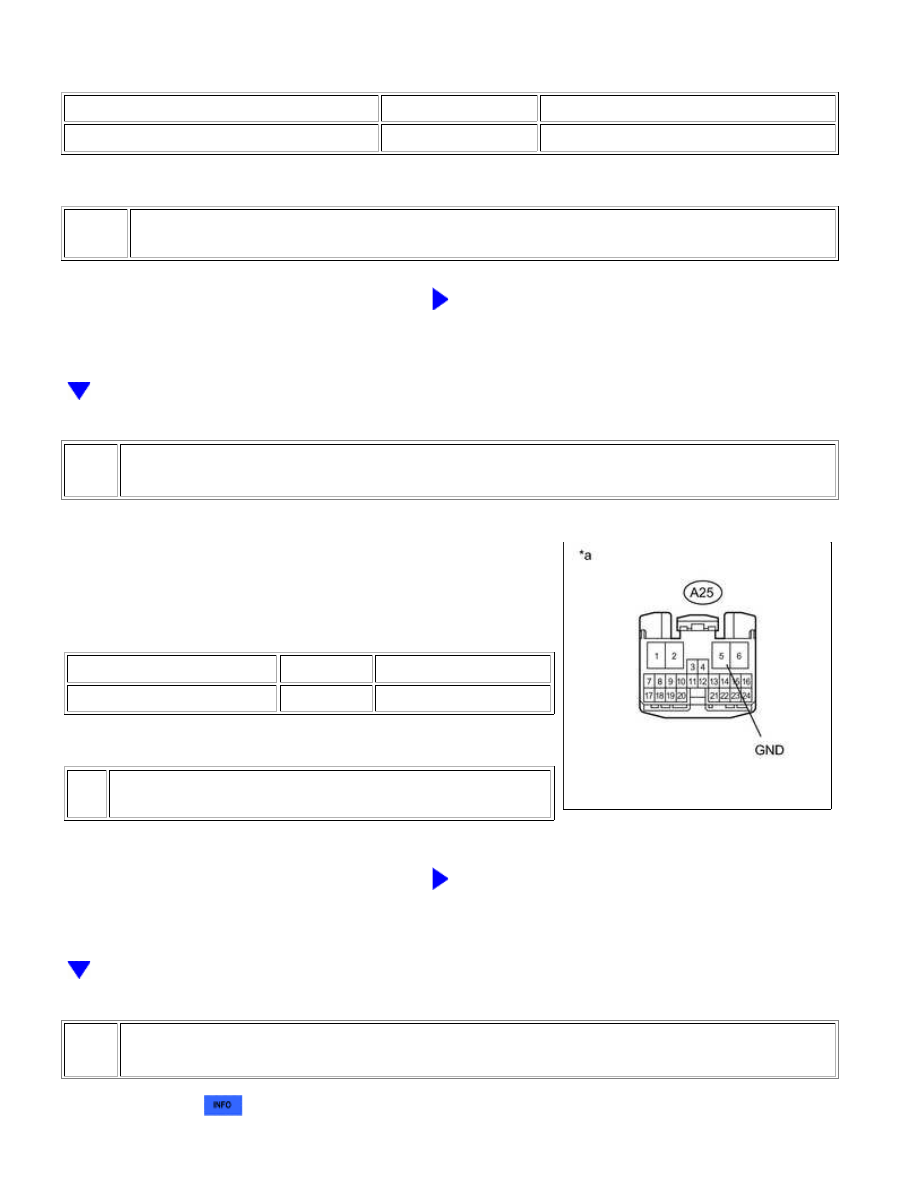

CHECK HARNESS AND CONNECTOR (GND TERMINAL)

(a) Disconnect the 4 wheel drive control ECU connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A25-5 (GND) - Body ground

Always

Below 1 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

RECONFIRM DTC

(a) Clear the DTCs



.

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

(b) Operate the transfer position switch.

(c) Check if the same DTC is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

CHECK INTERMITTENT PROBLEMS

A

REPLACE 4 WHEEL DRIVE CONTROL ECU

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000005KPQ001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYSTEM: P17A0,P17A1; Automatic Disconnecting

Differential Motor Control Circuit Open; 2015 MY Tundra [08/2014 -        ]

DTC

P17A0

Automatic Disconnecting Differential Motor Control Circuit Open

DTC

P17A1

Automatic Disconnecting Differential Motor Control Circuit Low

DESCRIPTION

This DTC is detected when an open circuit or short to ground in the A.D.D. shift motor drive circuit is detected.

DTC

CODE

DTC DETECTION CONDITION

DIAGNOSIS CONDITION

1.

MALFUNCTION STATUS

2.

MALFUNCTION TIME

3.

OTHER

4.

TROUBLE AREA

P17A0

Ignition switch ON (when not switching

between 2WD and 4H)

1.

Open circuit in the A.D.D. shift motor

drive circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and connector

4 wheel drive control ECU

A.D.D. actuator (differential vacuum

actuator assembly)

P17A1

Ignition switch ON (when not switching

between 2WD and 4H)

1.

Short to ground in the A.D.D. shift motor

drive circuit

2.

1 second or more

3.

1 trip detection logic

4.

Wire harness and connector

4 wheel drive control ECU

A.D.D. actuator (differential vacuum

actuator assembly)

WIRING DIAGRAM

WF1AM TRANSFER: TOUCH SELECT 2-4 AND HIGH-LOW SYS...
