Toyota Tundra (2015 year). Manual - part 812

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016GD02BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (for 4WD): REASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

REASSEMBLY

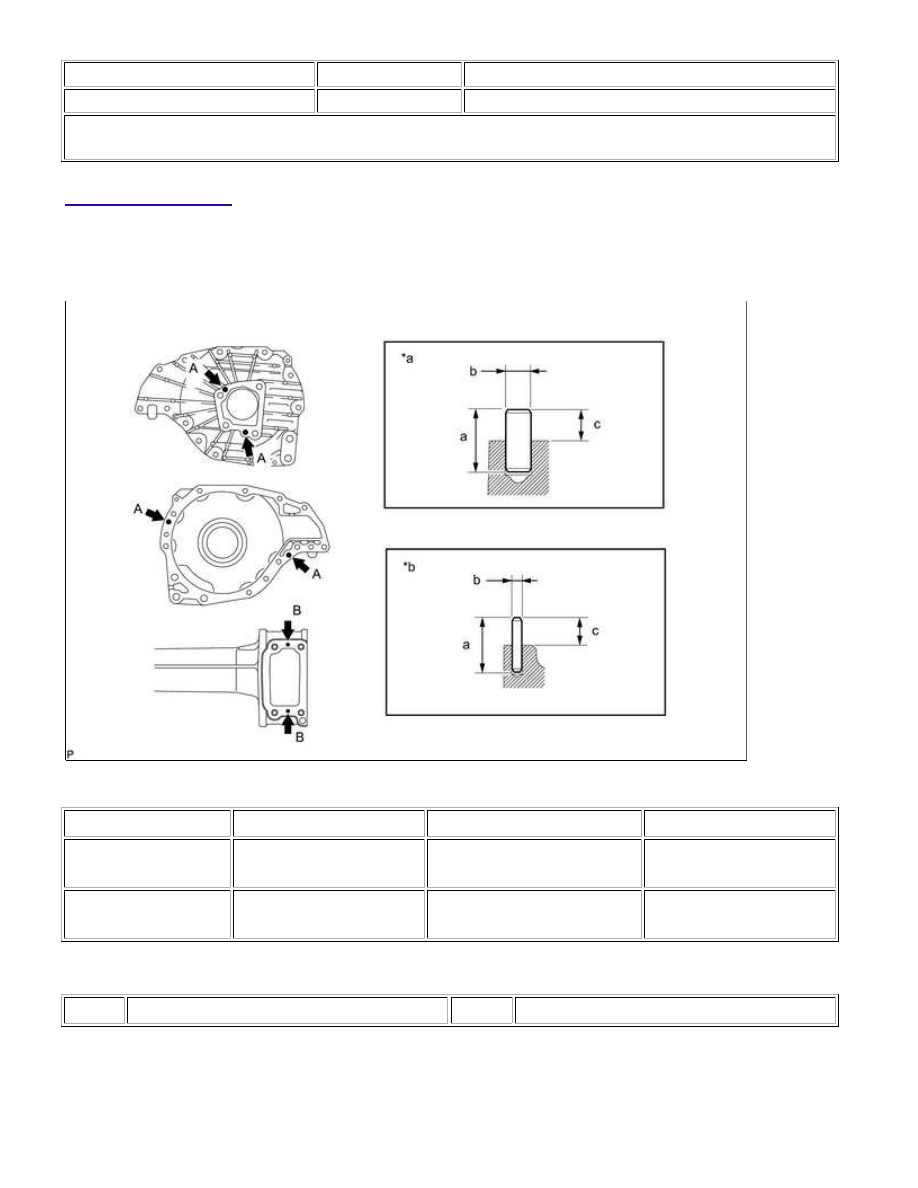

1. INSTALL STRAIGHT PIN

(a) Using a plastic-faced hammer, tap in the straight pins until their protrusion amounts are at the specified

values shown in the illustration below.

Standard depth:

ITEM

A

B

C

for Straight Pin A

19.5 to 20.5 mm

(0.768 to 0.807 in.)

9.991 to 10.000 mm

(0.3934 to 0.3937 in.)

9.5 to 10.0 mm

(0.374 to 0.393 in.)

for Straight Pin B

14.8 to 15.0 mm

(0.583 to 0.590 in.)

3.995 to 4.000 mm

(0.1574 to 0.3940 in.)

5.6 to 6.2 mm

(0.221 to 0.244 in.)

Text in Illustration

*a

for Straight Pin A

*b

for Straight Pin B

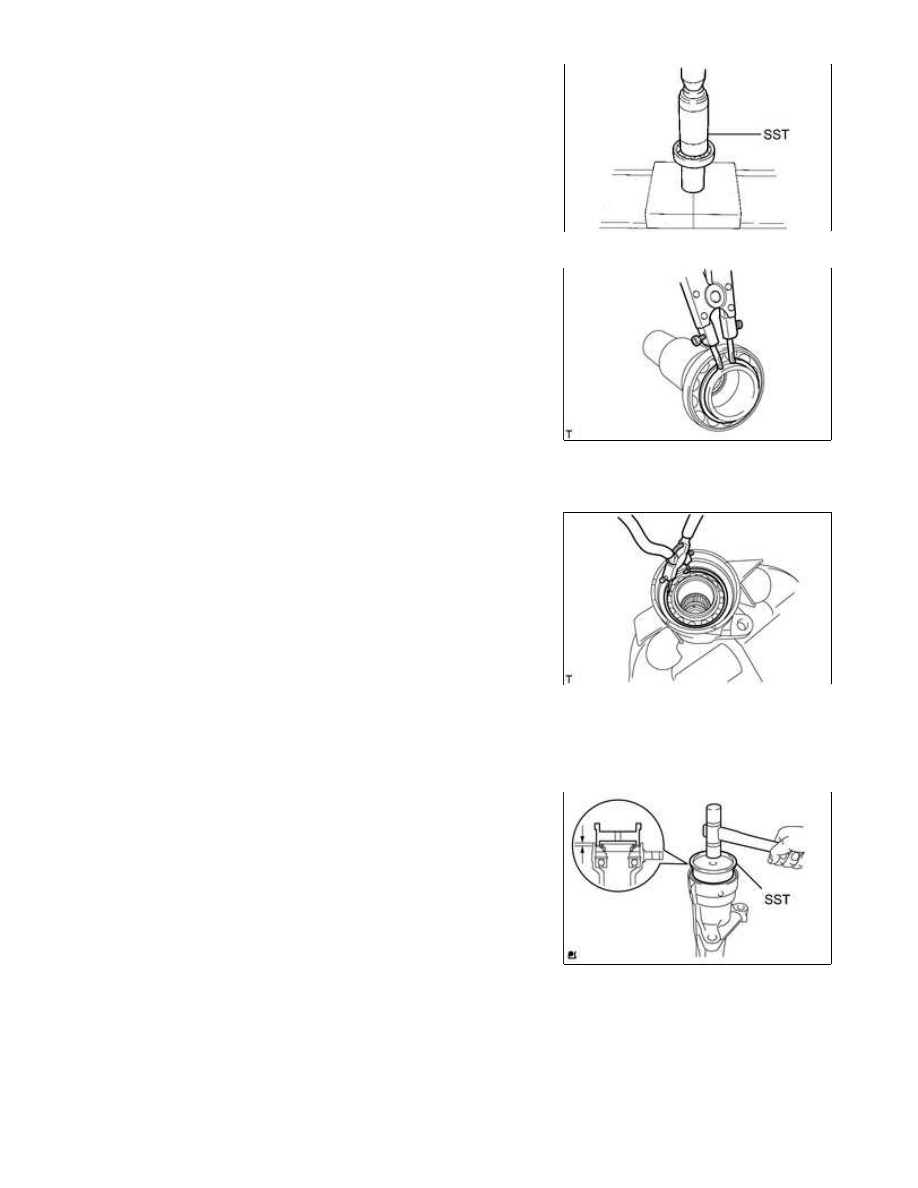

2. INSTALL FRONT DIFFERENTIAL SIDE GEAR SHAFT RH BEARING

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

(a) Using SST and a press, press in the bearing.

SST: 09223-00010

(b) Using a snap ring expander, install a new snap ring.

3. INSTALL DIFFERENTIAL SIDE GEAR SHAFT SUB-ASSEMBLY RH

(a) Install the side gear shaft into the differential tube.

(b) Using snap ring pliers, install a new snap ring.

4. INSTALL DIFFERENTIAL SIDE GEAR SHAFT OIL SEAL

(a) Using SST and a plastic-faced hammer, tap in a new oil seal.

SST: 09608-32010

Standard oil seal depth:

4.8 to 5.8 mm (0.189 to 0.228 in.)

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

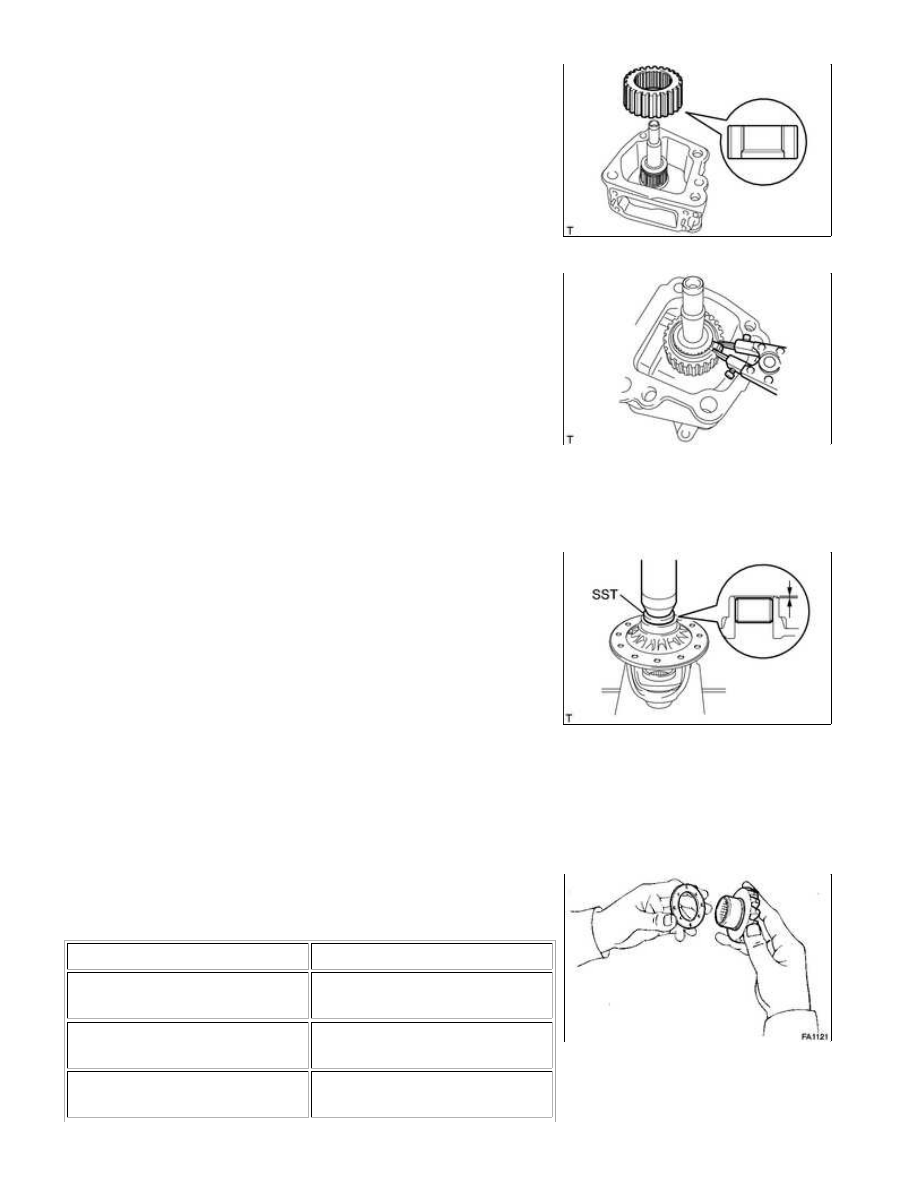

(a) Install the clutch hub onto the side gear inter shaft.

(b) Using snap ring pliers, install a new snap ring.

NOTICE:

Be sure to install the differential clutch hub in the correct

direction.

(c) Install the differential clutch sleeve to the side gear shaft.

6. INSTALL FRONT DIFFERENTIAL SIDE GEAR NEEDLE ROLLER BEARING

(a) Using SST and a press, press in 2 new bearings.

SST: 09950-60010

09951-00420

Standard bearing depth:

1.2 to 1.8 mm (0.0473 to 0.0708 in.)

7. INSTALL FRONT DIFFERENTIAL CASE

(a) Install the 2 side gear thrust washers onto the 2 side gears.

HINT:

Using the table below, select the thrust washer which will ensure

that the backlash is within the specifications.

Washer thickness:

THICKNESS

THICKNESS

1.43 to 1.47 mm (0.0563 to

0.0578 in.)

1.68 to 1.72 mm (0.0662 to

0.0677 in.)

1.48 to 1.52 mm (0.0583 to

0.0598 in.)

1.73 to 1.77 mm (0.0682 to

0.0696 in.)

1.53 to 1.57 mm (0.0603 to

0.0618 in.)

1.78 to 1.82 mm (0.0701 to

0.0716 in.)

DIFFERENTIAL: FRONT DIFFERENTIAL CARRIER ASSEMBLY (f...

THICKNESS

THICKNESS

1.58 to 1.62 mm (0.0622 to

0.0637 in.)

1.83 to 1.87 mm (0.0721 to

0.0736 in.)

1.63 to 1.67 mm (0.0642 to

0.0657 in.)

-

(b) Install the 2 side gears, 2 side gear thrust washers, 2 pinion gears, 2 pinion gear thrust washers and

pinion shaft into the differential case assembly.

HINT:

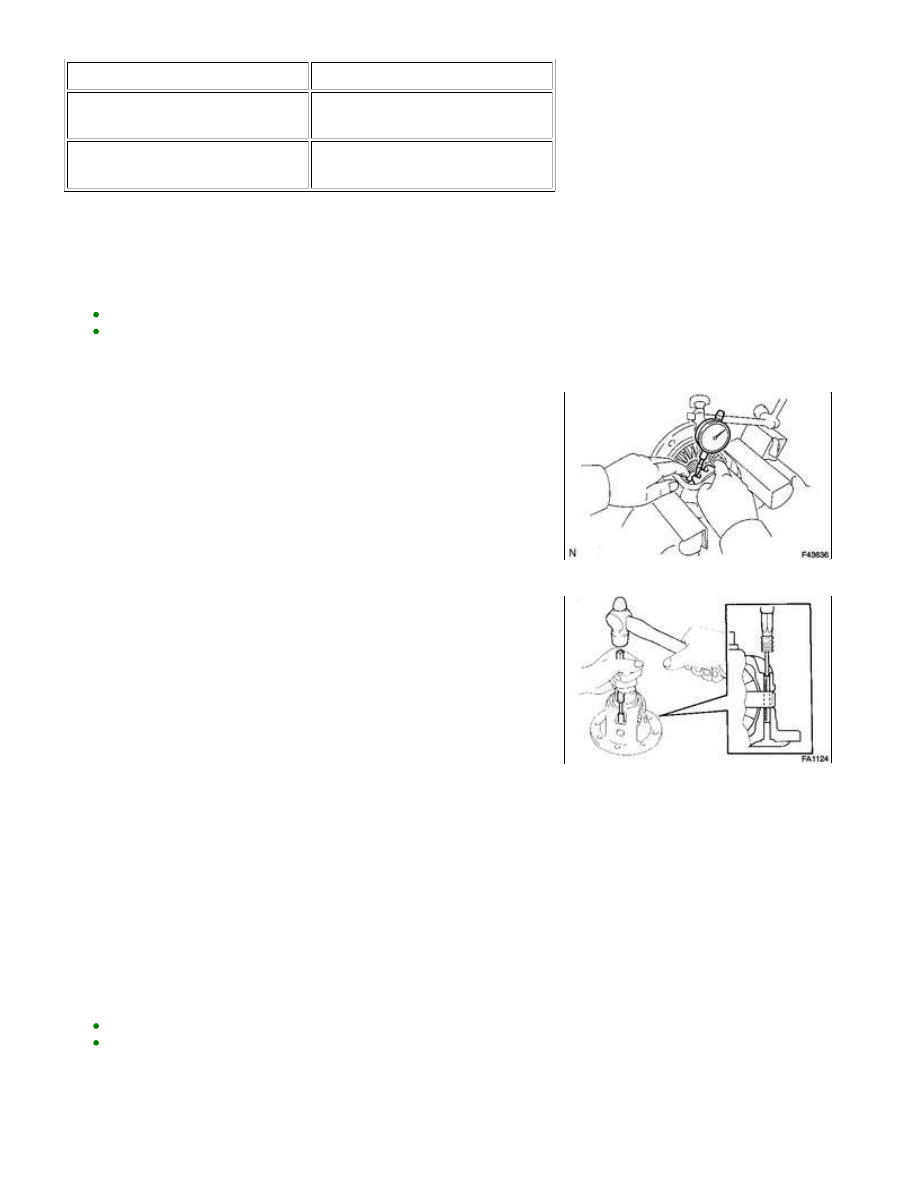

(1) Using a dial indicator, measure the side gear backlash while

holding one pinion gear toward the differential case

assembly.

Standard backlash:

0.1 to 0.25 mm (0.00394 to 0.00984 in.)

If the backlash is not within the specification, install a side

gear thrust washer with a different thickness.

(d) Using a pin punch and hammer, tap in the straight pin through

8. INSTALL DIFFERENTIAL RING GEAR

differential case.

HINT:

Align the matchmarks on the ring gear and differential case.
Temporarily install the 12 bolts so that the bolt holes in the ring gear and differential case are aligned.

(e) After the ring gear cools down sufficiently, apply adhesive to the bolts and install them.

Torque:

137 N·m {1397 kgf·cm, 101ft·lbf}
