Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016GN01GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 3UR-FE, 3UR-FBE): REPLACEMENT; 2015 MY

Tundra [08/2014 -        ]

REPLACEMENT

1. DRAIN DIFFERENTIAL OIL

2. REMOVE PROPELLER SHAFT ASSEMBLY

(a) Remove the propeller shaft for 2WD



.

(b) Remove the propeller shaft for 4WD



.

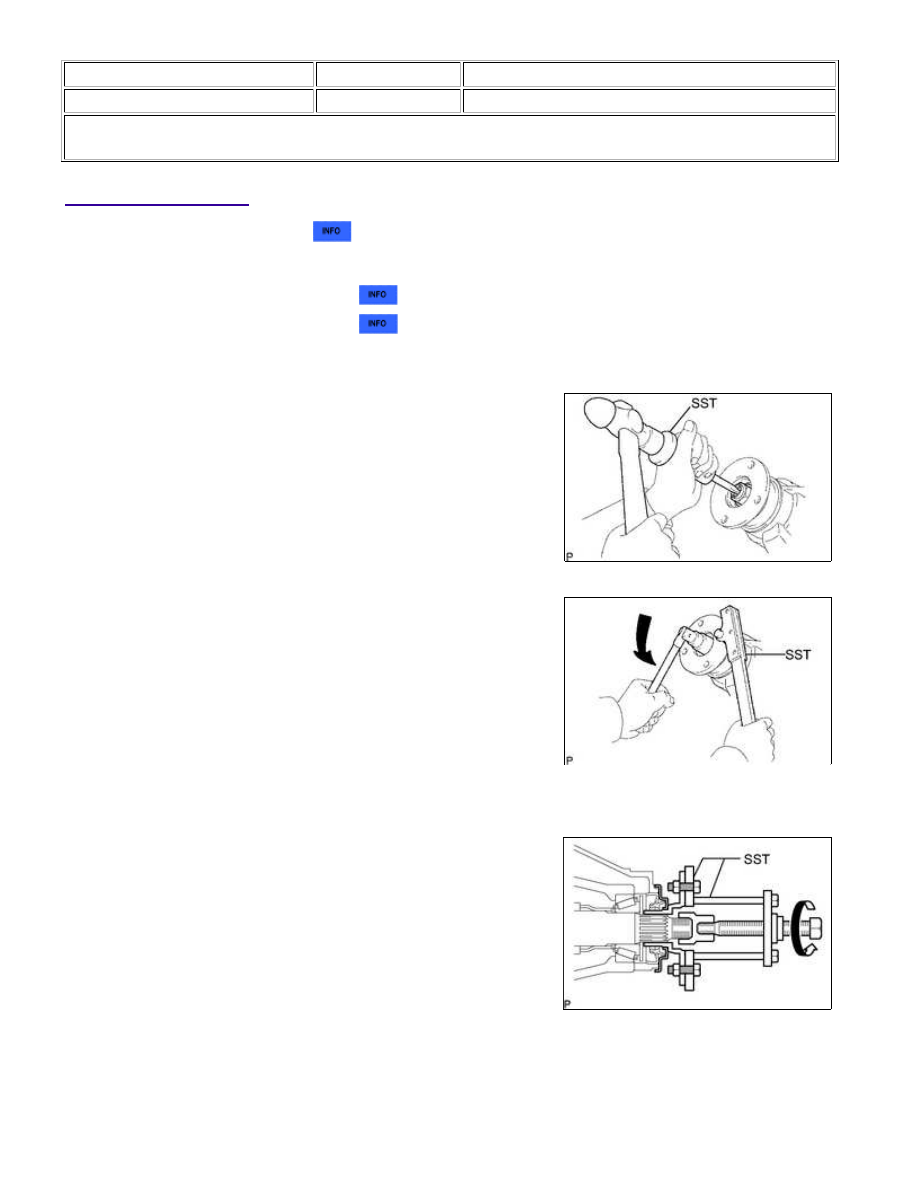

3. REMOVE REAR DRIVE PINION NUT

(b) Using SST to hold the companion flange, remove the nut.

SST: 09330-00021

09330-00030

4. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

(a) Using SST, remove the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03050

SST: 09955-03050

5. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 3UR-FE...

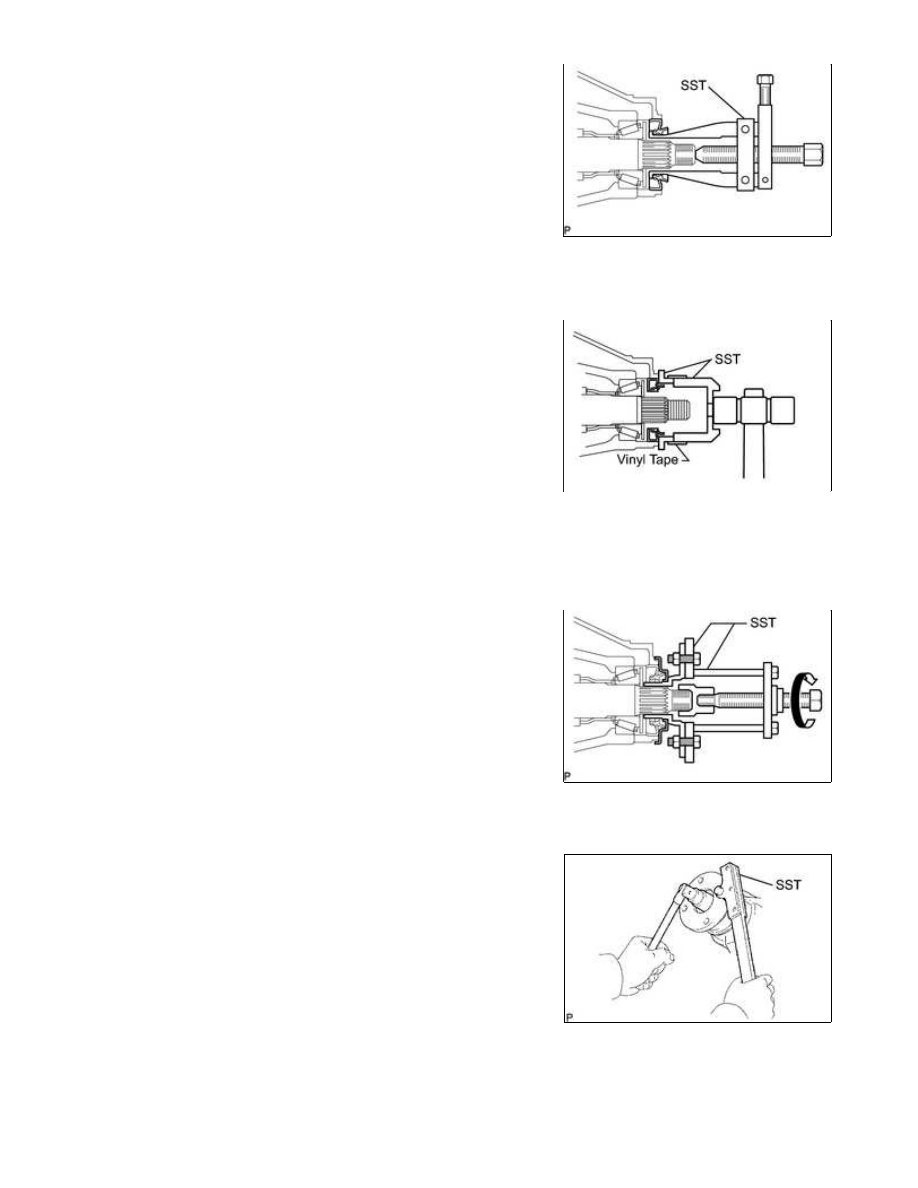

(a) Using SST, remove the oil seal.

SST: 09308-10010

6. INSTALL REAR DIFFERENTIAL CARRIER OIL SEAL

(a) Using SST and a plastic-faced hammer, tap in a new oil seal

until its surface is flush with the differential carrier end.

SST: 09316-12010

SST: 09649-17010

Standard oil seal depth:

-0.45 to 0.45 mm (-0.0177 to 0.0177 in.)

HINT:

Connect 2 SST with vinyl tape.

(a) Using SST, install the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03030

SST: 09955-03050

SST: 09330-00021

09330-00030

Torque:

304 N·m {3100 kgf·cm, 224ft·lbf}

8. STAKE REAR DRIVE PINION NUT

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 3UR-FE...

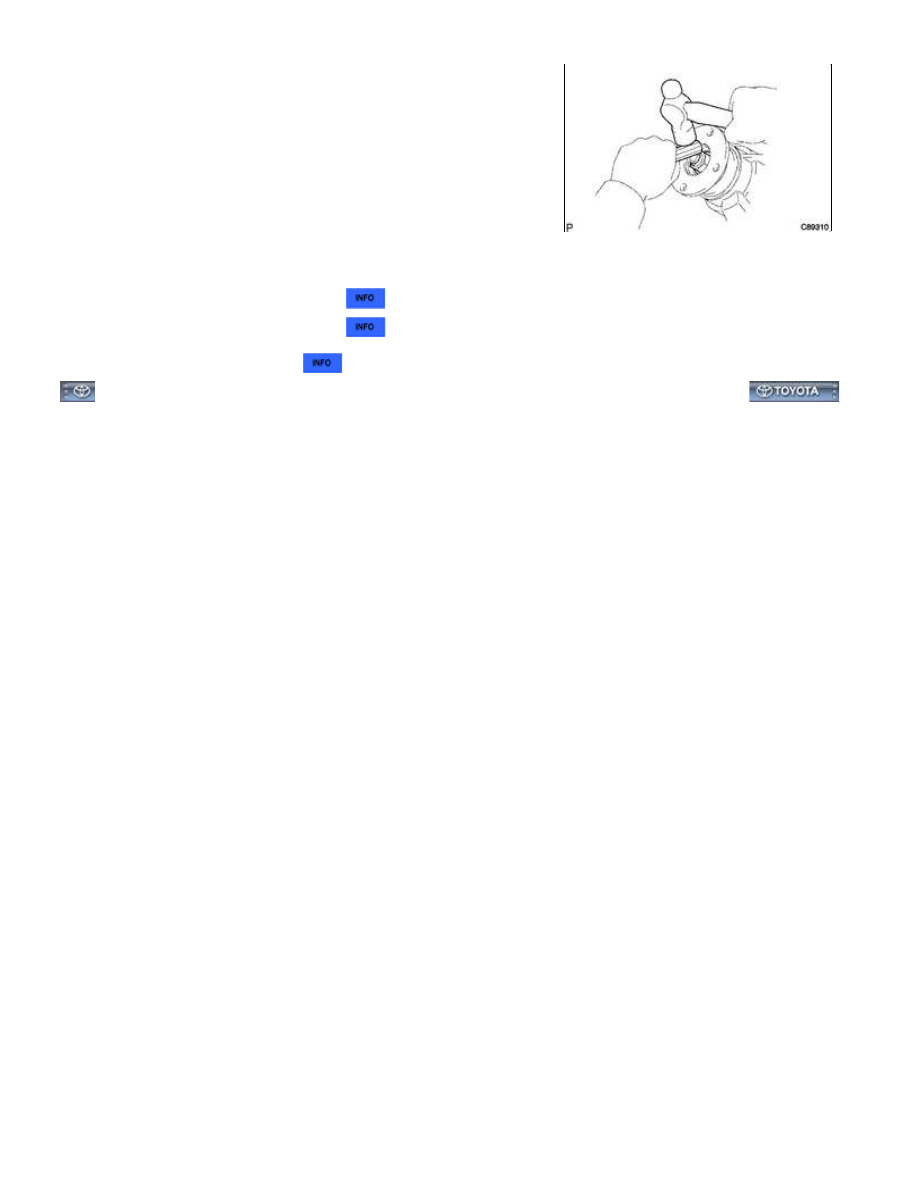

(a) Using a chisel and hammer, stake the nut.

9. INSTALL PROPELLER SHAFT ASSEMBLY

(a) Install the propeller shaft for 2WD



.

(b) Install the propeller shaft for 4WD



.

10. ADD DIFFERENTIAL OIL

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 3UR-FE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030S500LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL OIL: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

1. DRAIN DIFFERENTIAL OIL

(a) Stop the vehicle on a level place.

(b) for Front Differential:

(1) Using a 10 mm hexagon wrench, remove the filler plug and gasket.

(2) Using a 10 mm hexagon wrench, remove the drain plug and gasket, and drain the oil.

(3) Using a 10 mm hexagon wrench, install a new gasket and the drain plug.

Torque:

39 N·m {400 kgf·cm, 29ft·lbf}

(c) for Rear Differential:

(1) Remove the filler plug and gasket.

(2) Remove the drain plug and gasket, and drain the oil.

(3) Install a new gasket and the drain plug.

Torque:

49 N·m {500 kgf·cm, 36ft·lbf}

2. ADD DIFFERENTIAL OIL

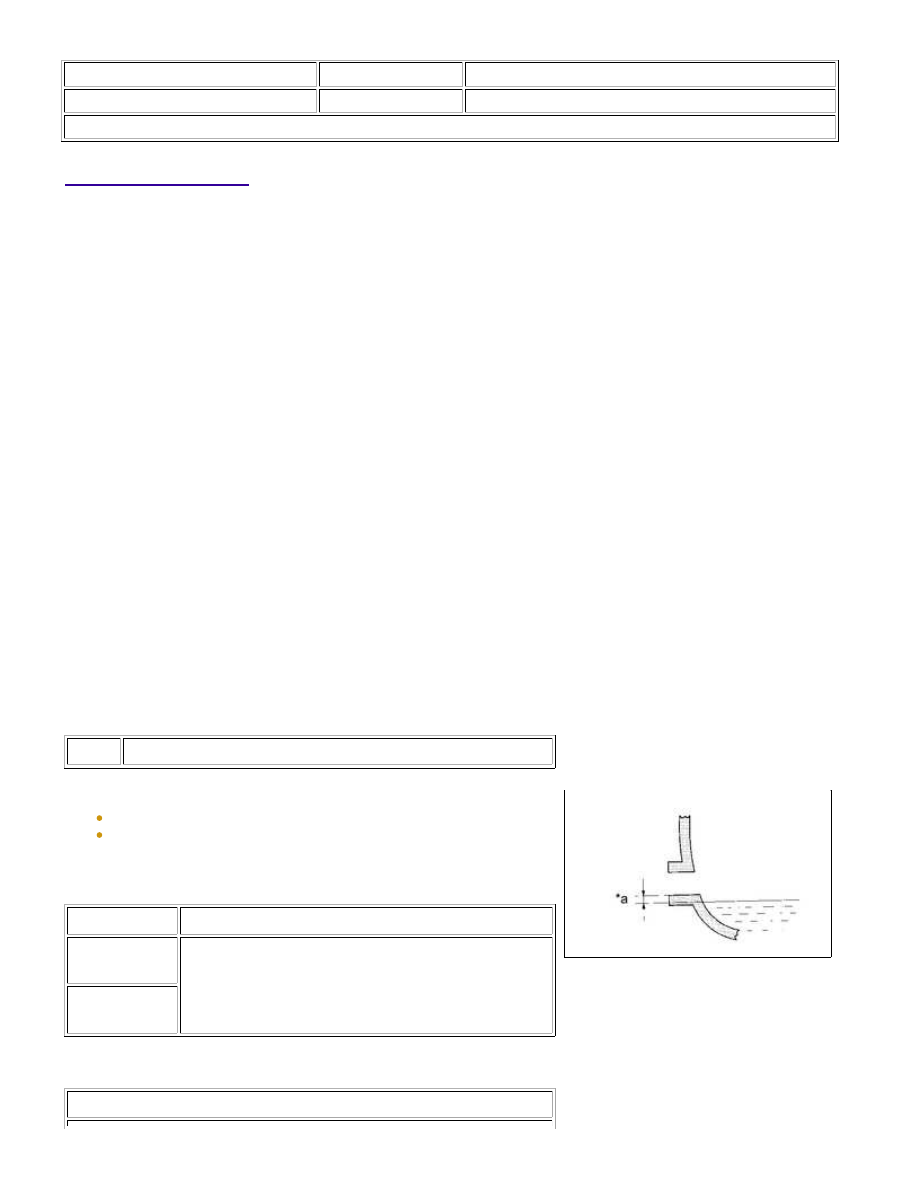

(a) Add differential oil so that the oil level is between 0 to 5 mm (0

Text in Illustration

*a

0 to 5 mm (0 to 0.196 in.)

NOTICE:

Too much or too little oil will lead to differential problems.
After changing the oil, drive the vehicle and then check the oil
level again.

Oil type:

ITEM

OIL TYPE AND VISCOSITY

Front

differential

Toyota Genuine Differential gear oil LT 75W-85 GL-5

or equivalent.

Rear

differential

Front differential capacity:

SPECIFIED CONDITION
