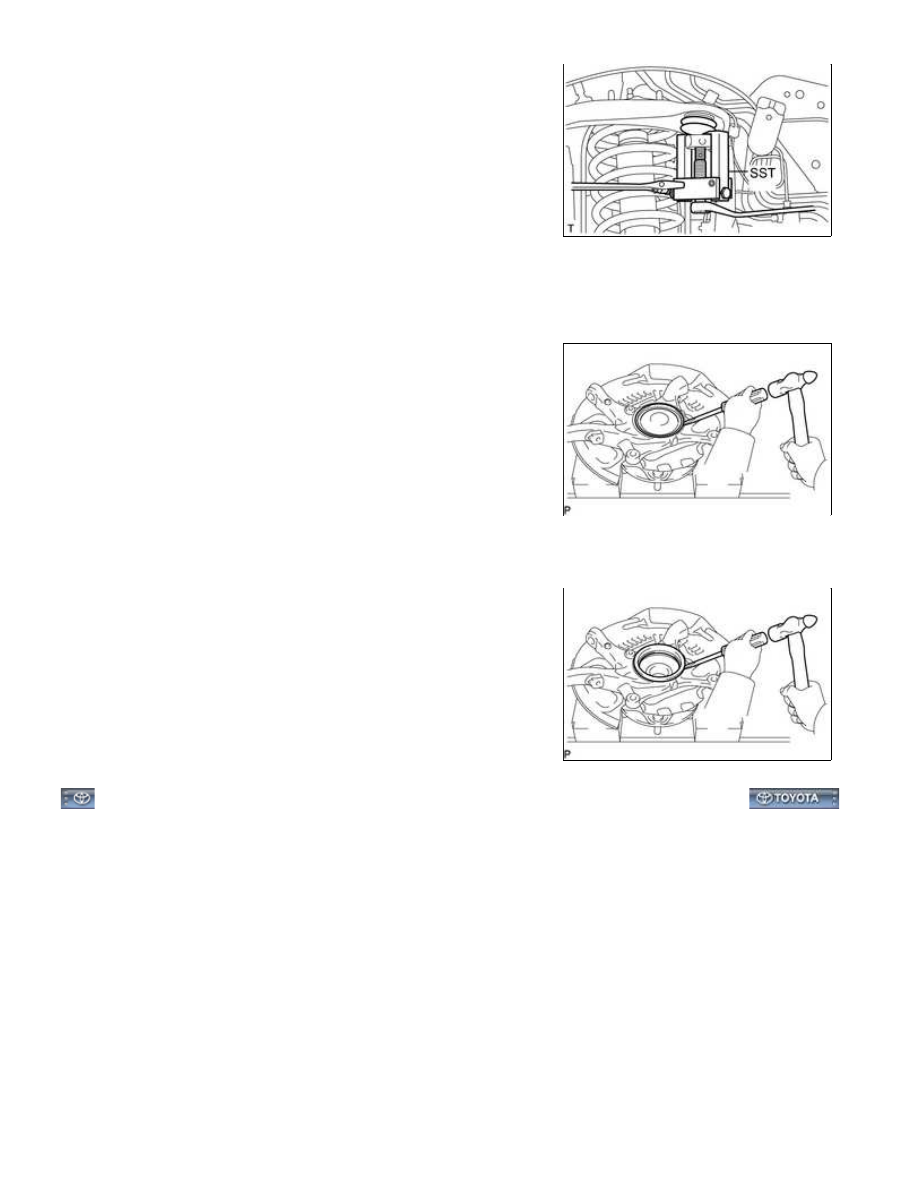

(c) Using SST, disconnect the upper ball joint from the steering

knuckle.

SST: 09628-62011

(d) Remove the steering knuckle.

6. REMOVE KNUCKLE GREASE RETAINER CAP LH (for 2WD)

(a) Using a screwdriver and hammer, tap out the retainer cap.

7. REMOVE STEERING KNUCKLE OIL SEAL LH (for 4WD)

(a) Using a screwdriver and hammer, tap out the oil seal.

AXLE: STEERING KNUCKLE: REMOVAL; 2015 MY Tundra [08/2014...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016X403YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: STEERING KNUCKLE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

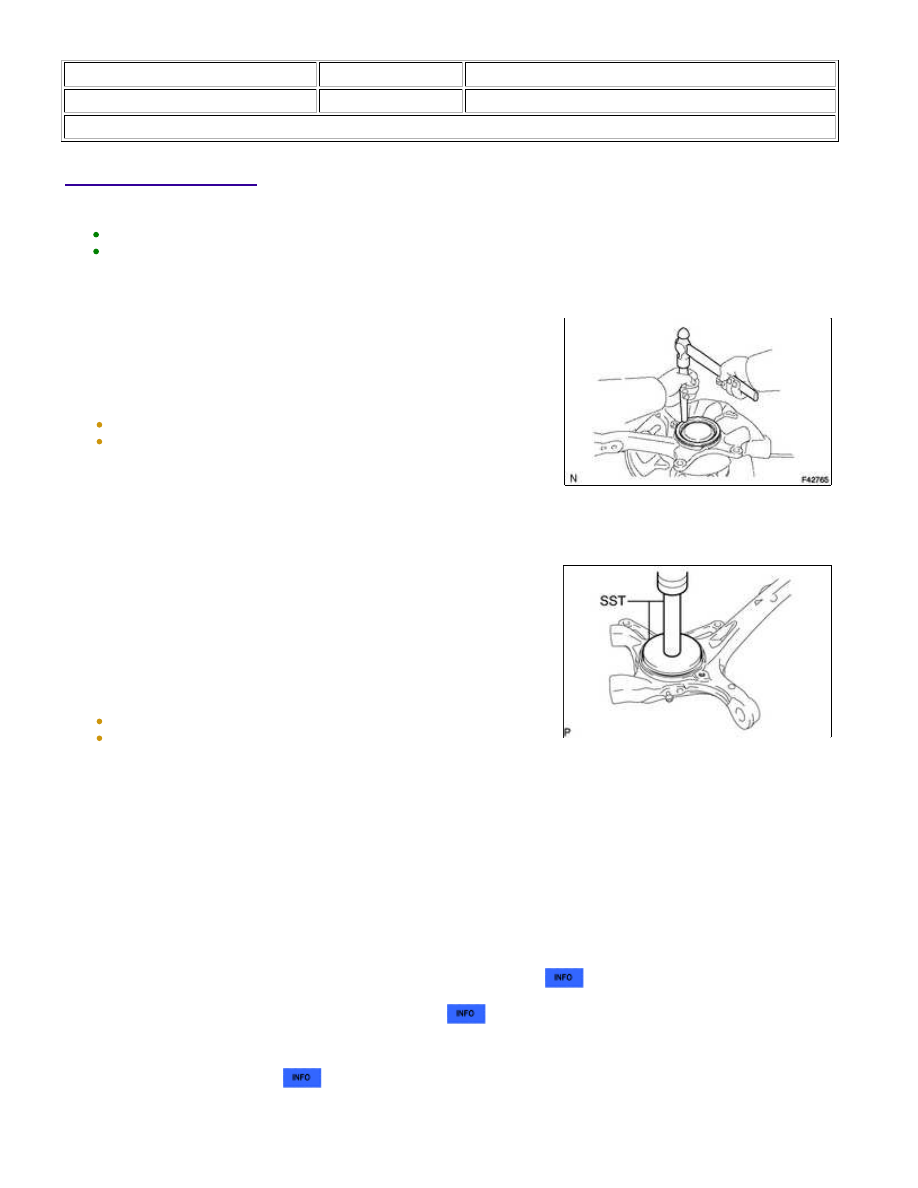

1. INSTALL KNUCKLE GREASE RETAINER CAP LH (for 2WD)

(a) Using a brass bar and hammer, tap in a new retainer cap.

NOTICE:

The retainer cap is a non-reusable part.
Do not damage the retainer cap.

2. INSTALL STEERING KNUCKLE OIL SEAL LH

(a) Using SST and a press, press in a new oil seal.

SST: 09950-60020

09951-01030

SST: 09950-70010

09951-07100

NOTICE:

The oil seal is a non-reusable part.
Do not damage the steering knuckle oil seal.

3. INSTALL STEERING KNUCKLE LH

(a) Install the front suspension upper arm to the steering knuckle with the nut.

Torque:

110 N·m {1,122 kgf·cm, 81ft·lbf}

(b) Install a new clip.

HINT:

If the holes for the clip are not aligned, tighten the nut up to another 60.

4. CONNECT FRONT LOWER BALL JOINT ATTACHMENT LH

5. CONNECT TIE ROD END SUB-ASSEMBLY LH

6. INSTALL FRONT AXLE HUB SUB-ASSEMBLY LH

(a) Install the front axle hub



.

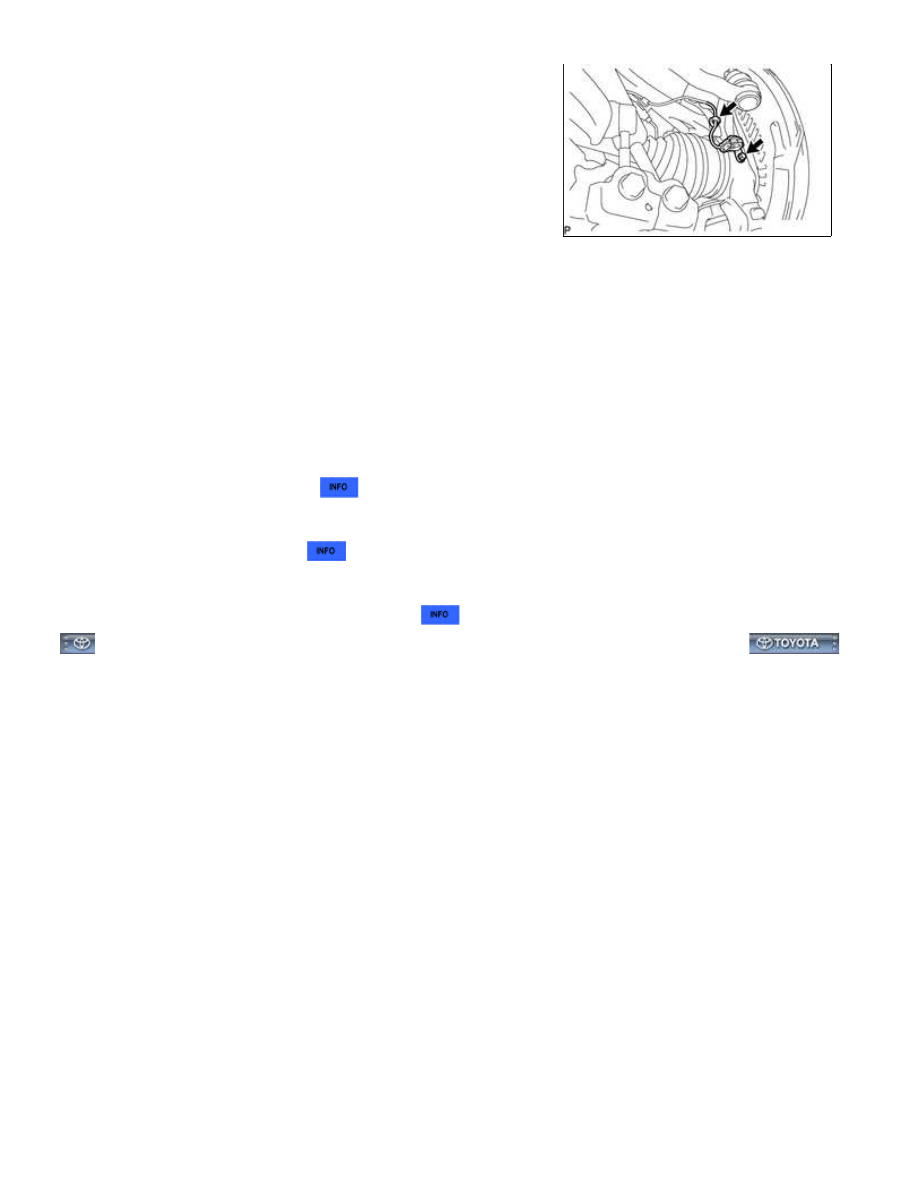

7. CONNECT FRONT SPEED SENSOR LH

AXLE: STEERING KNUCKLE: INSTALLATION; 2015 MY Tundra [0...

(a) Connect the front speed sensor to the steering knuckle with the

bolt.

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

(b) Attach the clip to the steering knuckle.

8. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

9. CHECK SPEED SENSOR SIGNAL

(a) Check the speed sensor signal



.

10. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

11. INSPECT AND ADJUST FRONT WHEEL ALIGNMENT

(a) Inspect and adjust the front wheel alignment



.

AXLE: STEERING KNUCKLE: INSTALLATION; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000306Y00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: AUTOMATIC DISCONNECTING DIFFERENTIAL ACTUATOR (for 4WD): COMPONENTS; 2015

MY Tundra [08/2014 -        ]

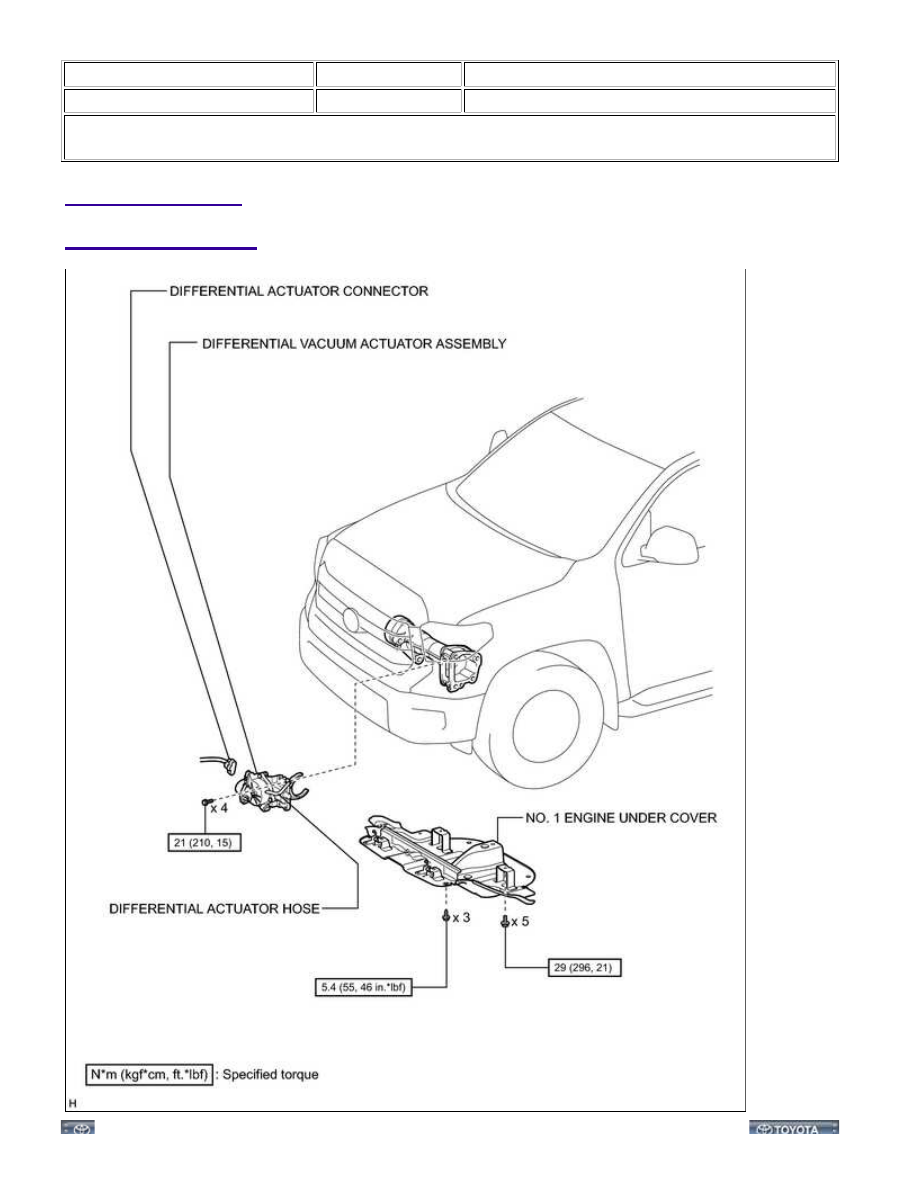

COMPONENTS

ILLUSTRATION

DIFFERENTIAL: AUTOMATIC DISCONNECTING DIFFERENTIA...
