If the result is not as specified, replace the solenoid valve.

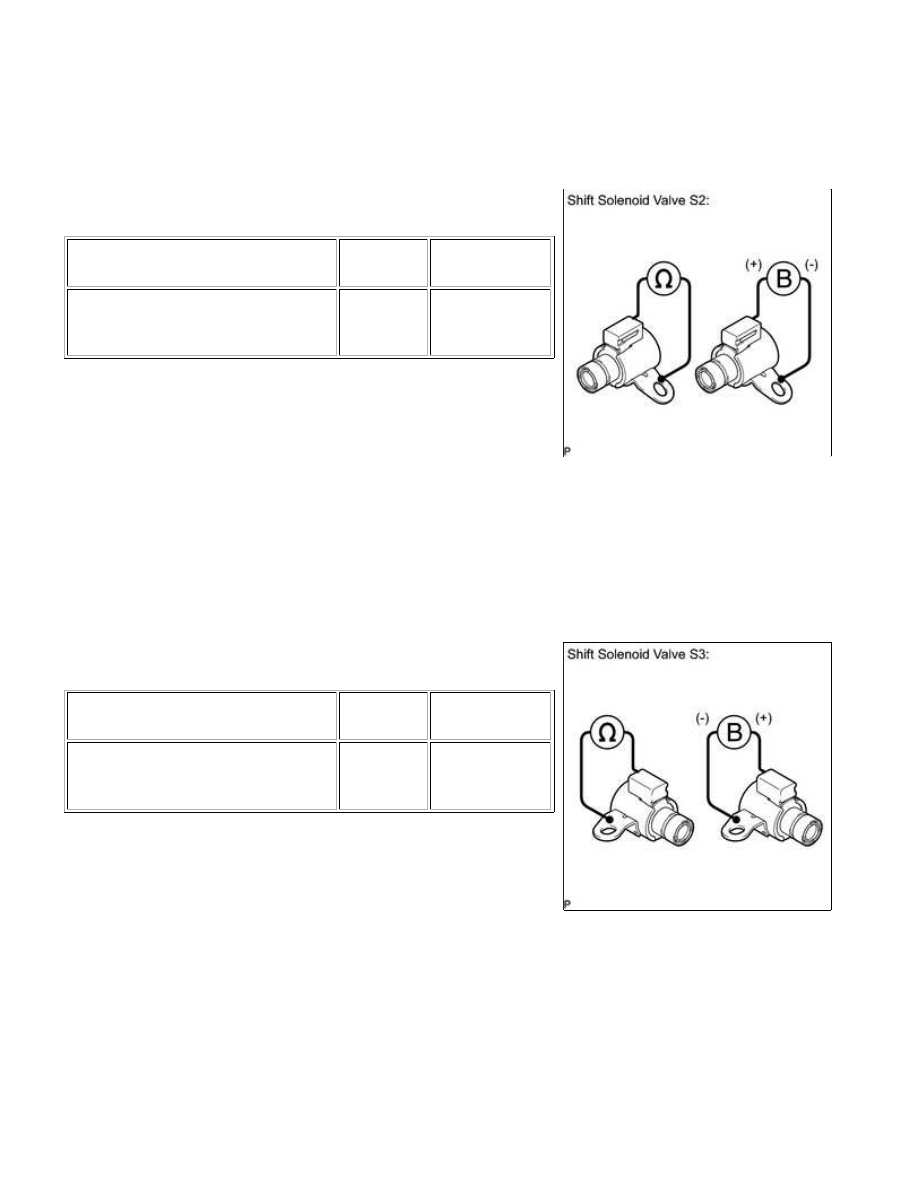

3. INSPECT SHIFT SOLENOID VALVE S2

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve S2 connector

terminal - Shift solenoid valve S2

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes operating noise.

If the result is not as specified, replace the solenoid valve.

4. INSPECT SHIFT SOLENOID VALVE S3

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve S3 connector

terminal - Shift solenoid valve S3

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

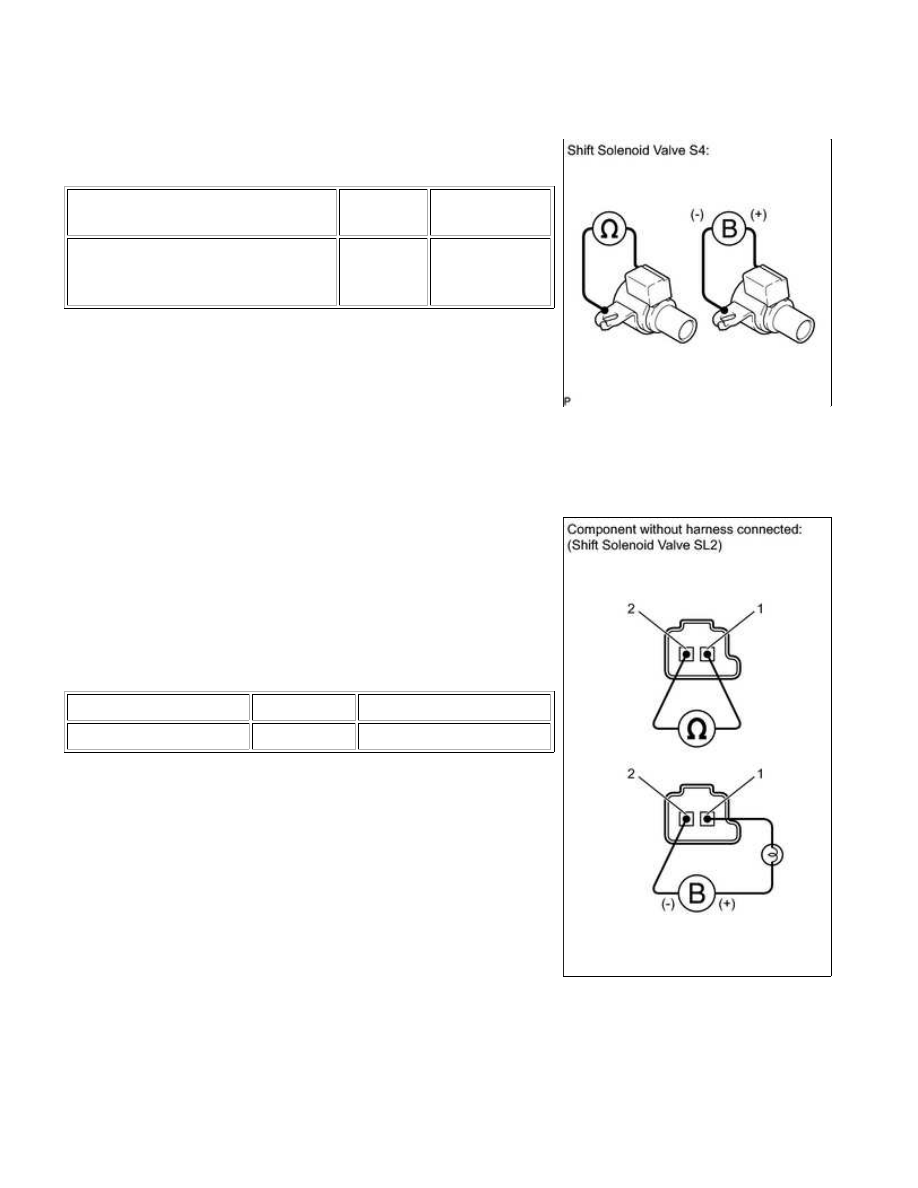

5. INSPECT SHIFT SOLENOID VALVE S4

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve S4 connector

terminal - Shift solenoid valve S4

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

6. INSPECT SHIFT SOLENOID VALVE SL2

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

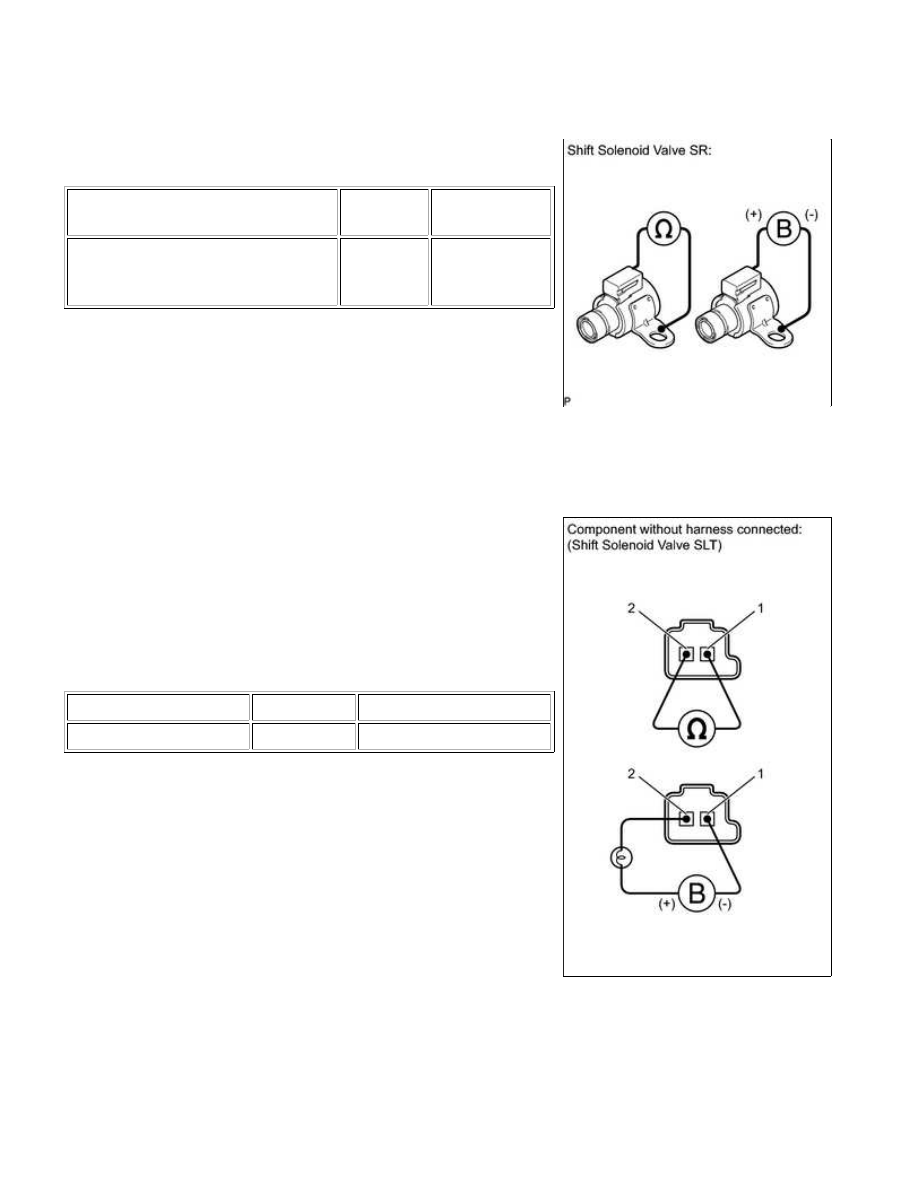

7. INSPECT SHIFT SOLENOID VALVE SR

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

Shift solenoid valve SR connector

terminal - Shift solenoid valve SR

body

20°C

(68°F)

11 to 15 Ω

solenoid valve body. Then check that the valve moves and

makes an operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

8. INSPECT SHIFT SOLENOID VALVE SLT

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.

AB60F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

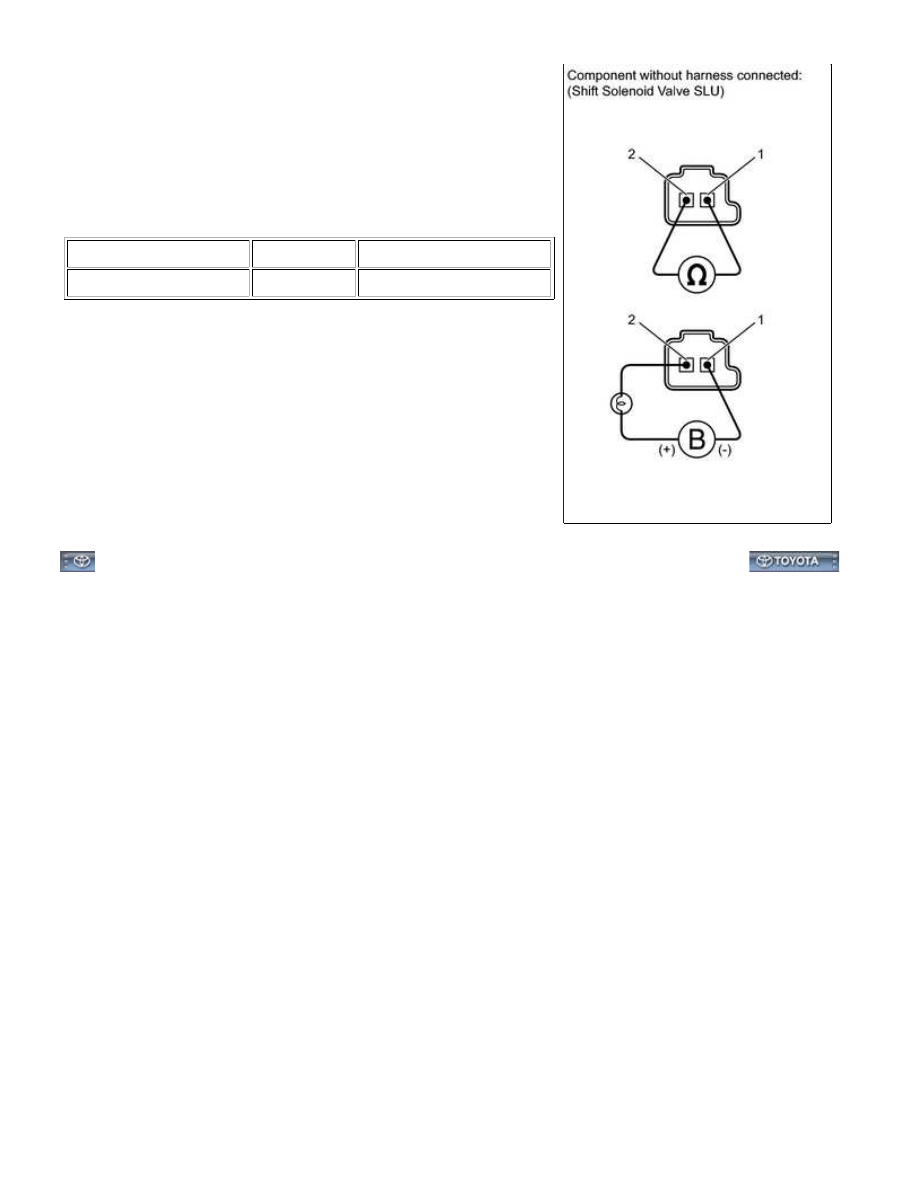

9. INSPECT SHIFT SOLENOID VALVE SLU

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Connect the battery's positive (+) lead with a 21 W bulb to

operating noise.

OK:

Valve moves and makes an operating noise.

If the result is not as specified, replace the solenoid valve.
