Toyota Tundra (2015 year). Manual - part 772

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZLL03MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

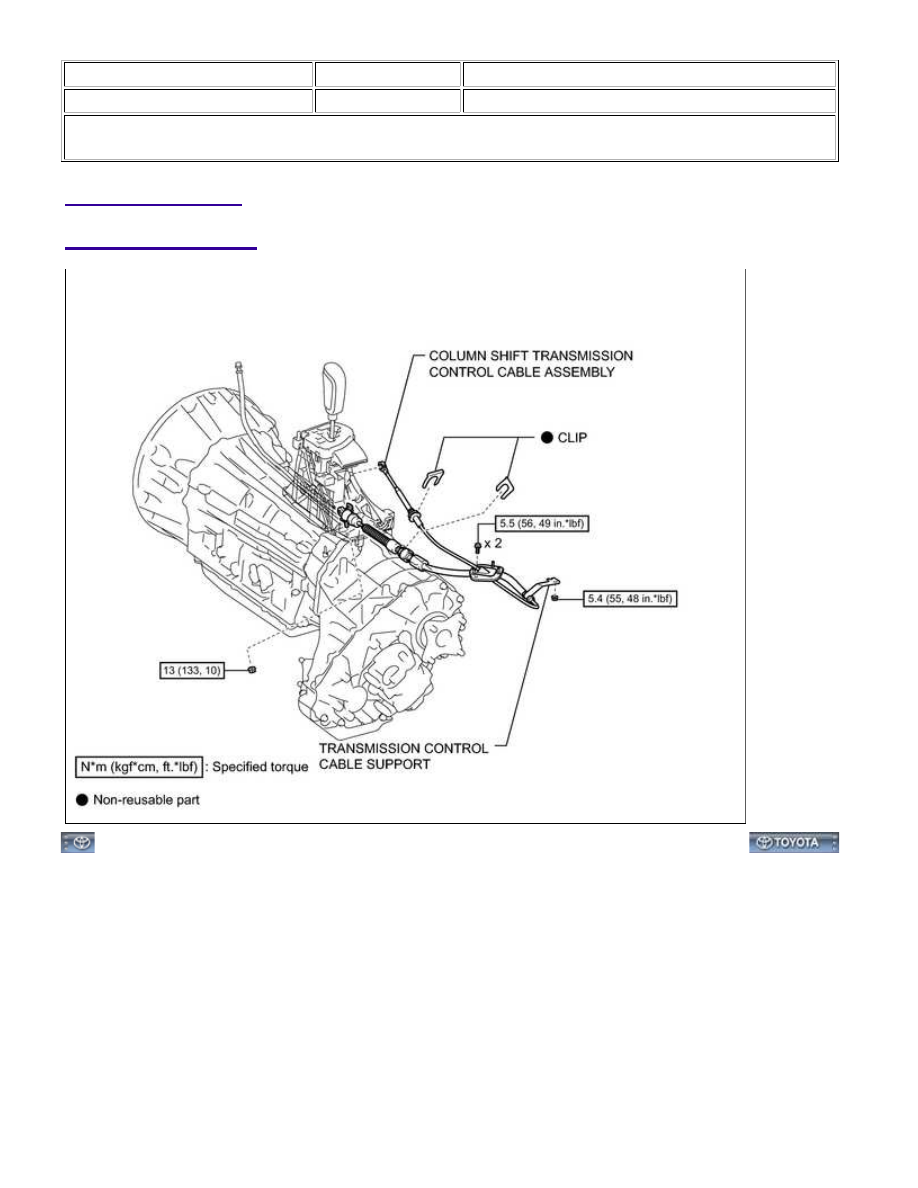

COMPONENTS

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZLM03XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type): REMOVAL;

2015 MY Tundra [08/2014 -        ]

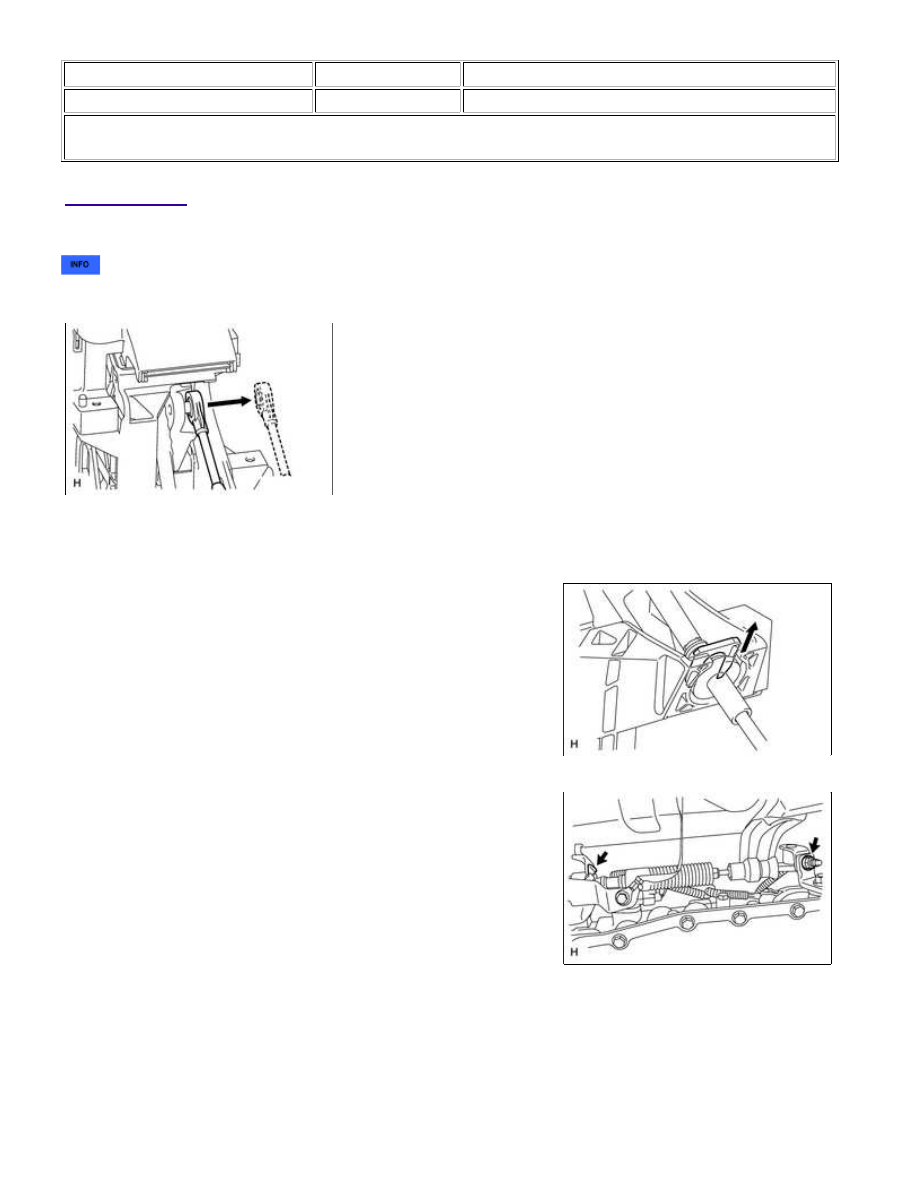

REMOVAL

1. REMOVE CONSOLE BOX ASSEMBLY

2. REMOVE TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Move the shift lever to the N position.

(b) Disconnect transmission control cable end from the shift lever.

(c) Remove the clip and disconnect the transmission control cable

from the shift lever retainer.

(d) Remove the nut and clip, and disconnect the transmission

control cable from the automatic transmission.

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

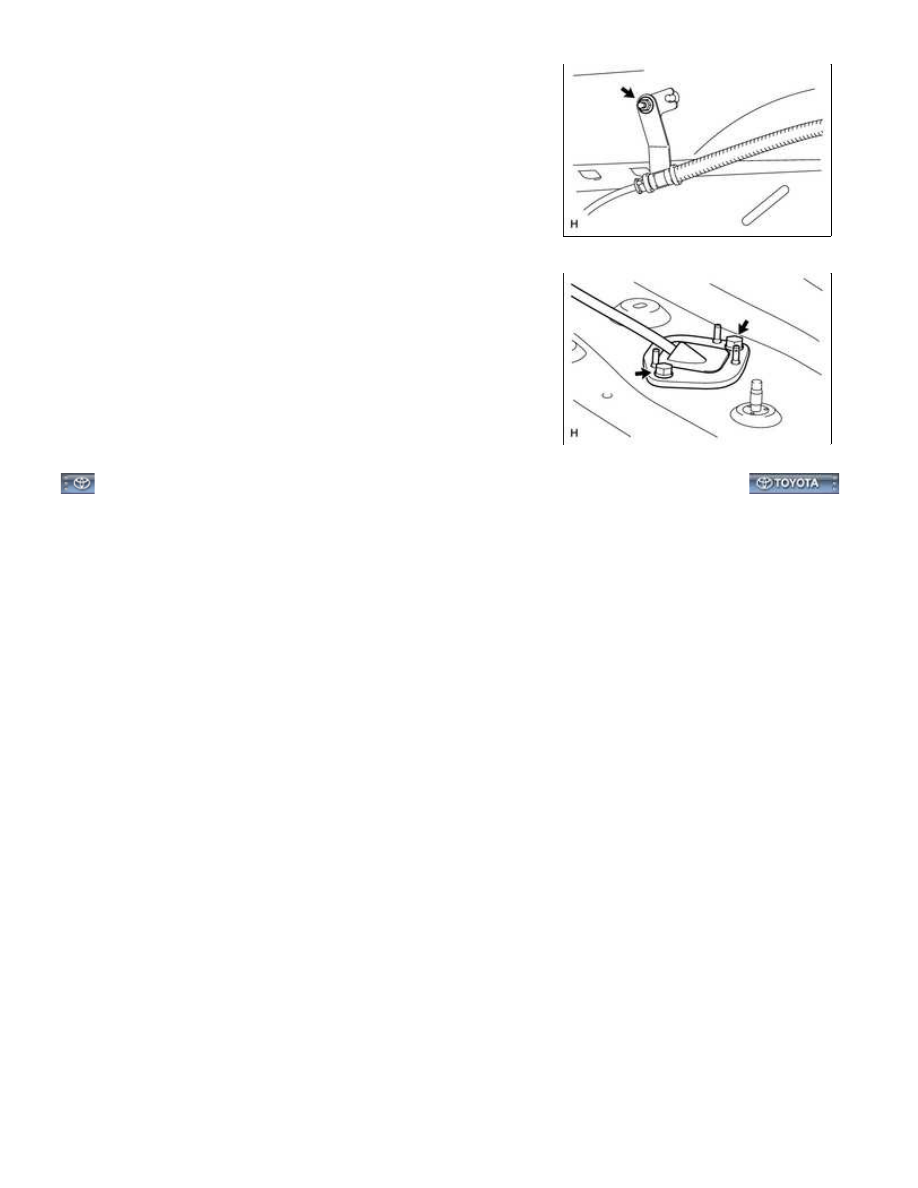

(e) Remove the nut and disconnect the transmission control cable

support.

(f) Remove the 2 bolts and remove the column shift transmission

control cable toward the vehicle interior.

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZLK03XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

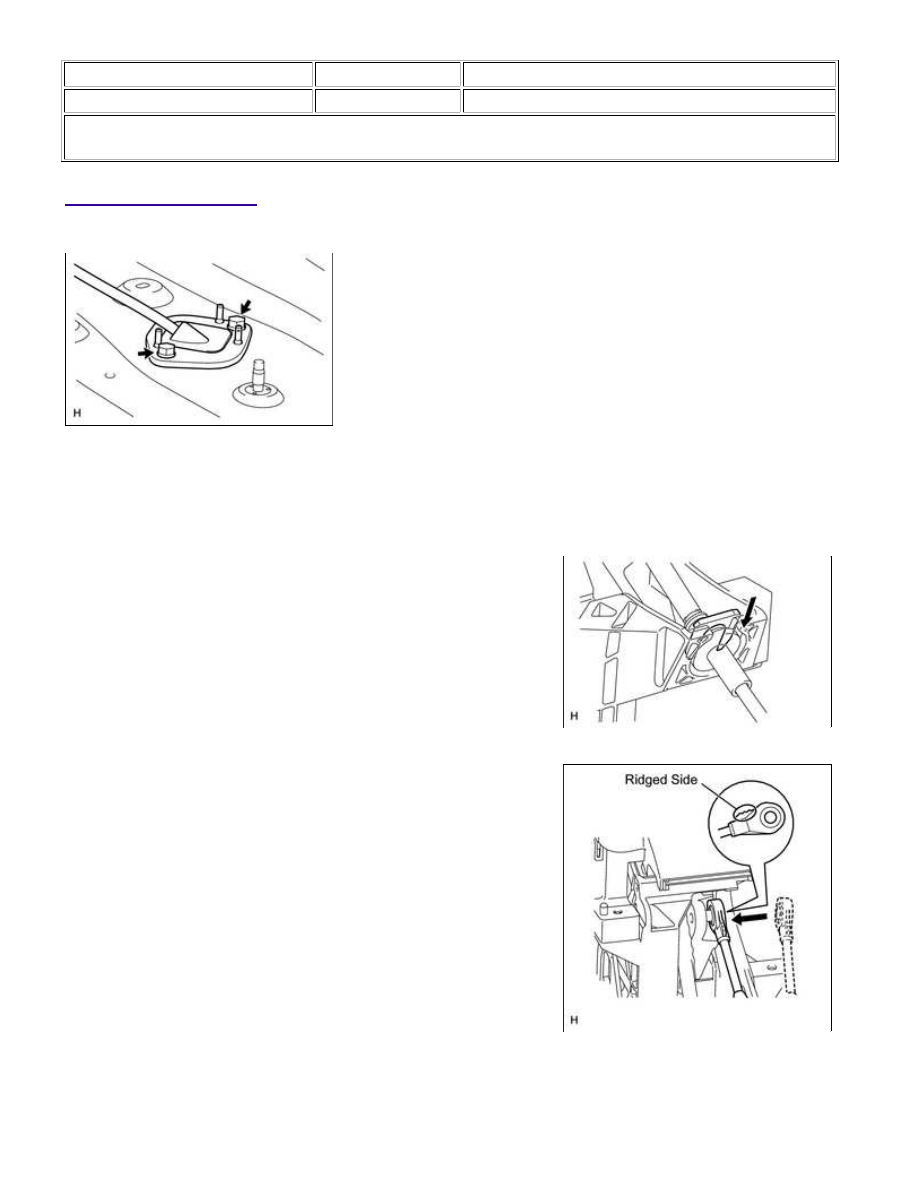

INSTALLATION

1. INSTALL TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Insert the floor shift transmission control cable from the vehicle interior, and install the cable retainer with

the 2 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(c) Connect the control cable end to the shift lever.

NOTICE:

Make sure to install the cable end so that the inner cable is not

twisted. Confirm that the cable end's ridged side is facing
upward.

(d) Move the shift lever to the N position.

AB60F AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...
