9. INSPECT FORWARD CLUTCH RETURN SPRING

SUB-ASSEMBLY

Standard free length:

29.65 mm (1.17 in.)

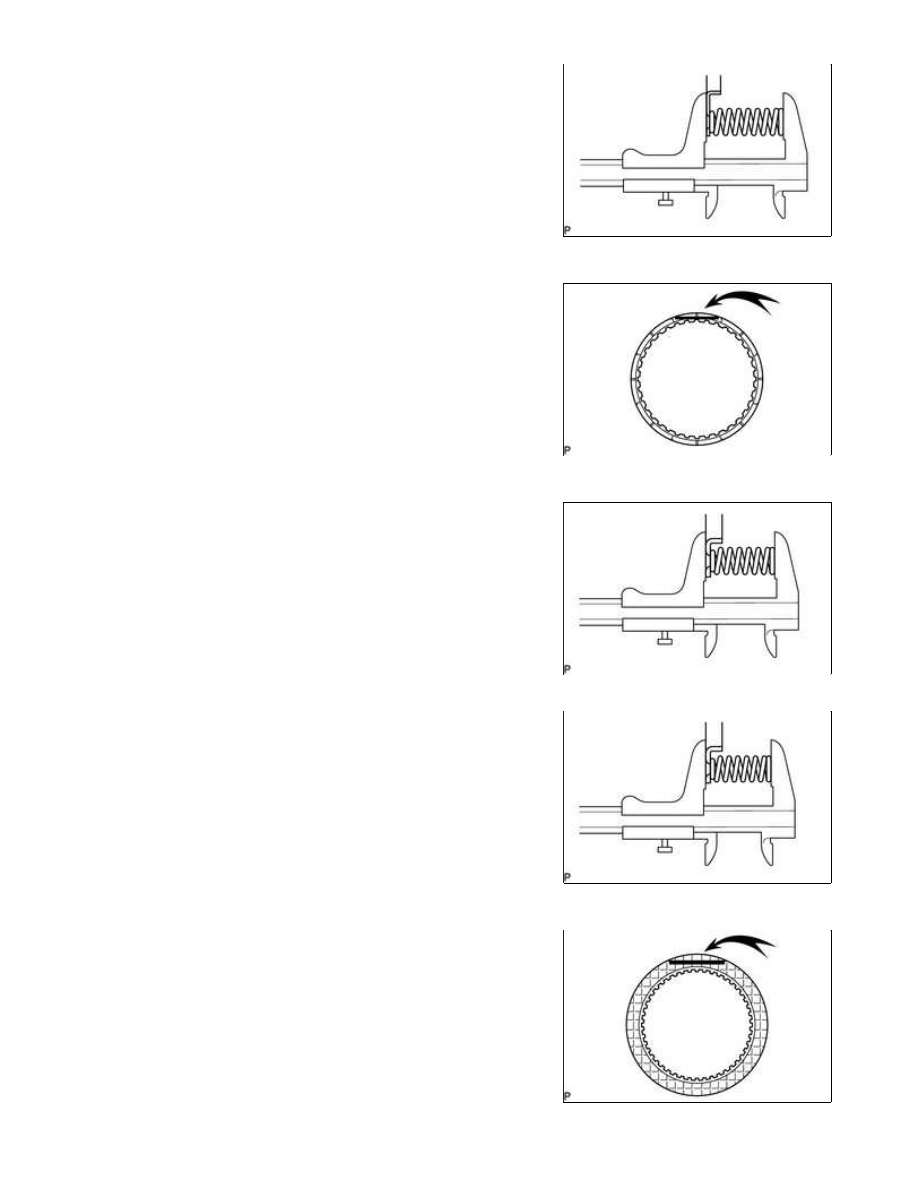

10. INSPECT DIRECT CLUTCH DISC

peeled off or discolored, or 3) grooves or printed numbers have

Before assembling new discs, soak them in ATF for at least 2

hours.

11. INSPECT REVERSE CLUTCH RETURN SPRING

SUB-ASSEMBLY

Standard free length:

21.24 mm (0.836 in.)

12. INSPECT DIRECT CLUTCH RETURN SPRING

SUB-ASSEMBLY

Standard free length:

19.46 mm (0.766 in.)

13. INSPECT NO. 3 BRAKE DISC

peeled off or discolored, or 3) grooves or printed numbers have

Before assembling new discs, soak them in ATF for at least 2

hours.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

14. INSPECT NO. 3 BRAKE PISTON RETURN SPRING

SUB-ASSEMBLY

Standard free length:

15.72 mm (0.619 in.)

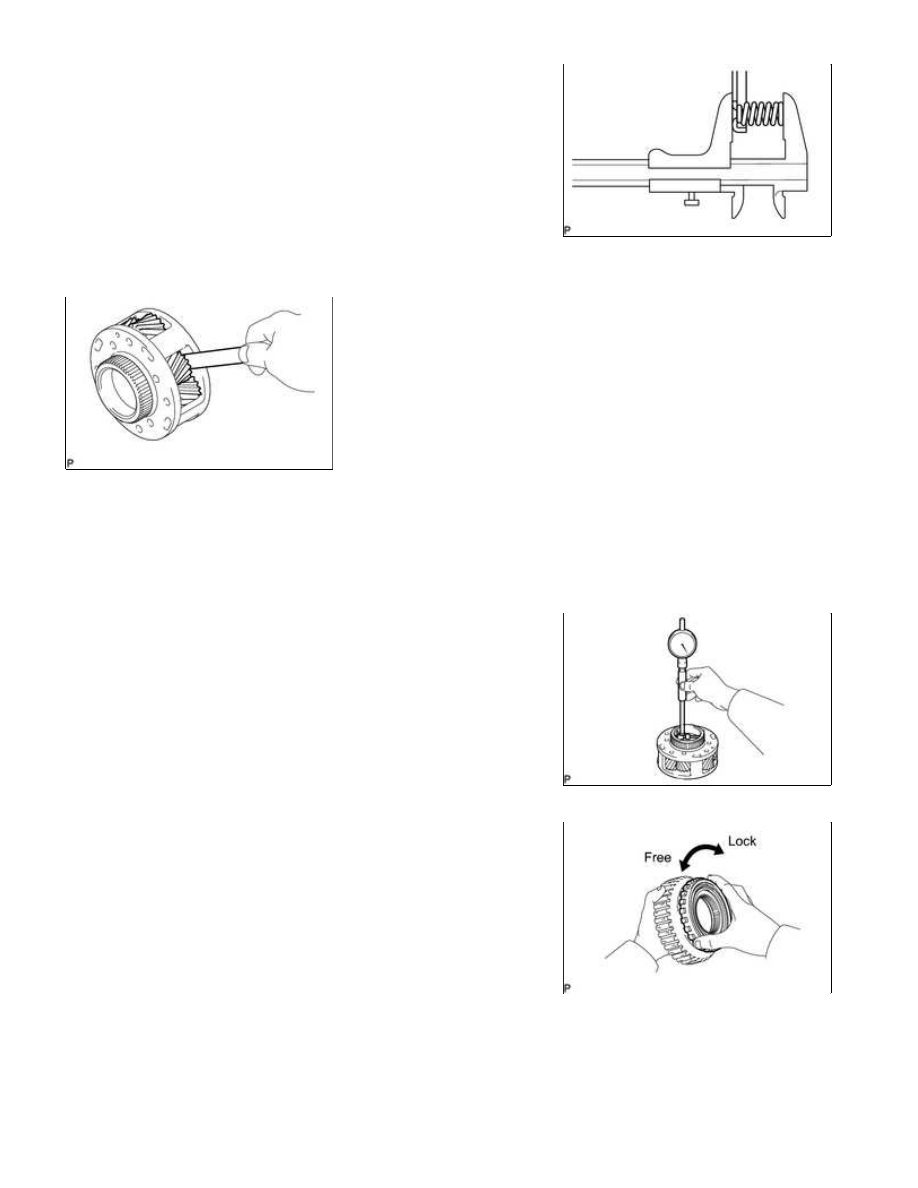

15. INSPECT FRONT PLANETARY GEAR ASSEMBLY

(a) Using a feeler gauge, measure the front planetary pinion gear thrust clearance.

Standard clearance:

0.2 to 0.6 mm (0.00787 to 0.0236 in.)

If the clearance is greater than the standard, replace the front planetary gear assembly.

Standard inside diameter:

61.005 to 61.030 mm (2.402 to 2.403 in.)

If the inside diameter is greater than the standard, replace

the front planetary gear.

16. INSPECT 1-WAY CLUTCH ASSEMBLY

(a) Install the 1-way clutch to the 1-way clutch inner race.

(b) Hold the 1-way clutch inner race and turn the 1-way clutch.

Check that the 1-way clutch turns freely counterclockwise and

locks when turned clockwise.

(c) Remove the 1-way clutch from the 1-way clutch inner race.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

17. INSPECT NO. 1 BRAKE DISC

peeled off or discolored, or 3) grooves or printed numbers have

Before assembling new discs, soak them in ATF for at least 2

hours.

18. INSPECT BRAKE PISTON RETURN SPRING

SUB-ASSEMBLY

Standard free length:

17.05 mm (0.671 in.)

19. INSPECT NO. 2 BRAKE DISC

peeled off or discolored, or 3) grooves or printed numbers have

Before assembling new discs, soak them in ATF for at least 2

hours.

20. INSPECT NO. 2 BRAKE PISTON RETURN SPRING

SUB-ASSEMBLY

Standard free length:

22.66 mm (0.892 in.)

21. INSPECT CENTER PLANETARY GEAR ASSEMBLY

(a) Using a feeler gauge, measure the center planetary gear pinion

thrust clearance.

Standard clearance:

0.20 to 0.60 mm (0.00787 to 0.0236 in.)

If the clearance is greater than the standard, replace the

center planetary gear assembly.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

22. INSPECT NO. 3 1-WAY CLUTCH ASSEMBLY

(a) Hold the rear planetary ring gear flange and turn the 1-way

clutch. Check that the 1-way clutch turns freely counterclockwise

and locks when turned clockwise.

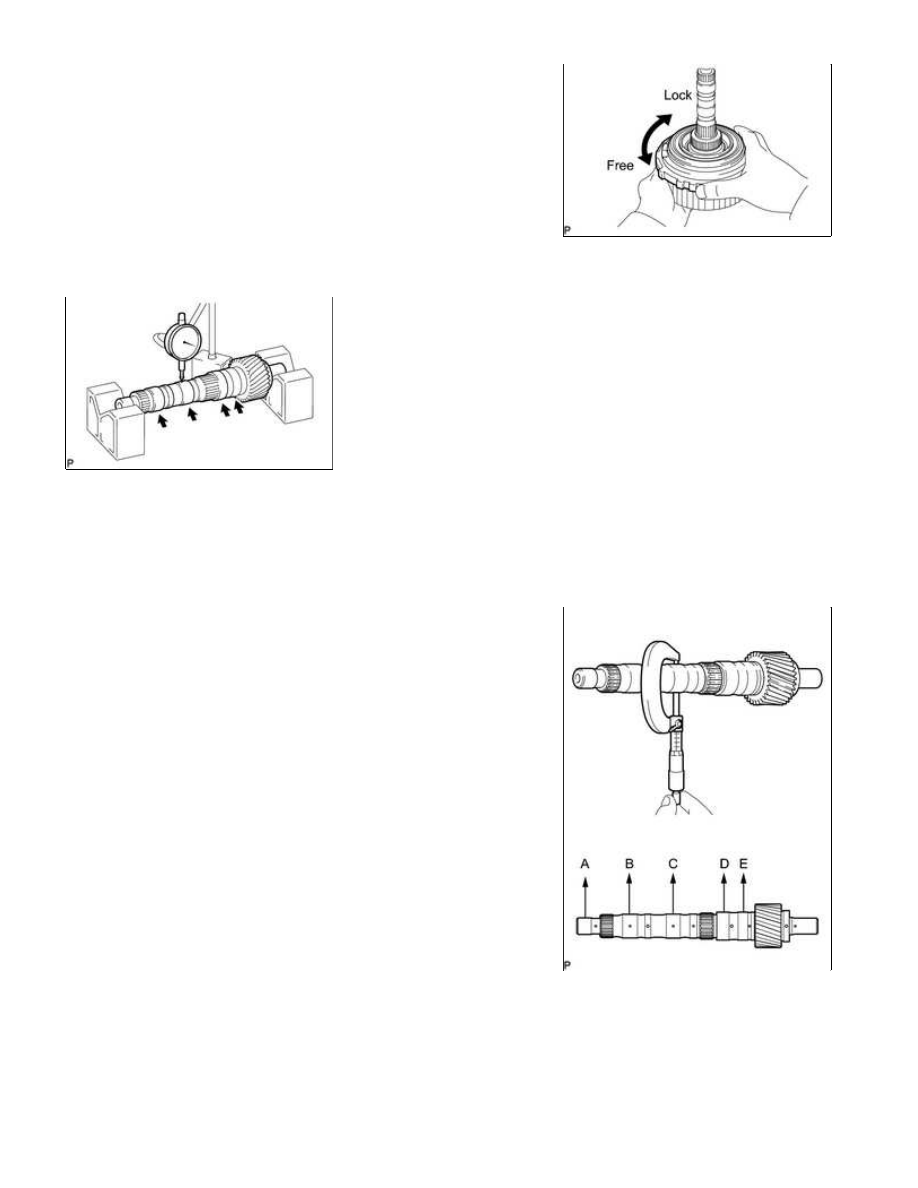

23. INSPECT INTERMEDIATE SHAFT

(a) Using a dial indicator, check the intermediate shaft runout.

Standard runout:

0.03 mm (0.00118 in.)

If the runout is greater than the standard, replace the intermediate shaft with a new one.

Standard diameter:

A

19.963 to 19.976 mm (0.7859 to 0.7865 in.)

B, C

30.150 to 30.163 mm (1.187 to 1.188 in.)

D, E

36.404 to 36.420 mm (1.433 to 1.434 in.)

If the diameter is less than the standard, replace the

intermediate shaft with a new one.

24. INSPECT NO. 4 BRAKE DISC
