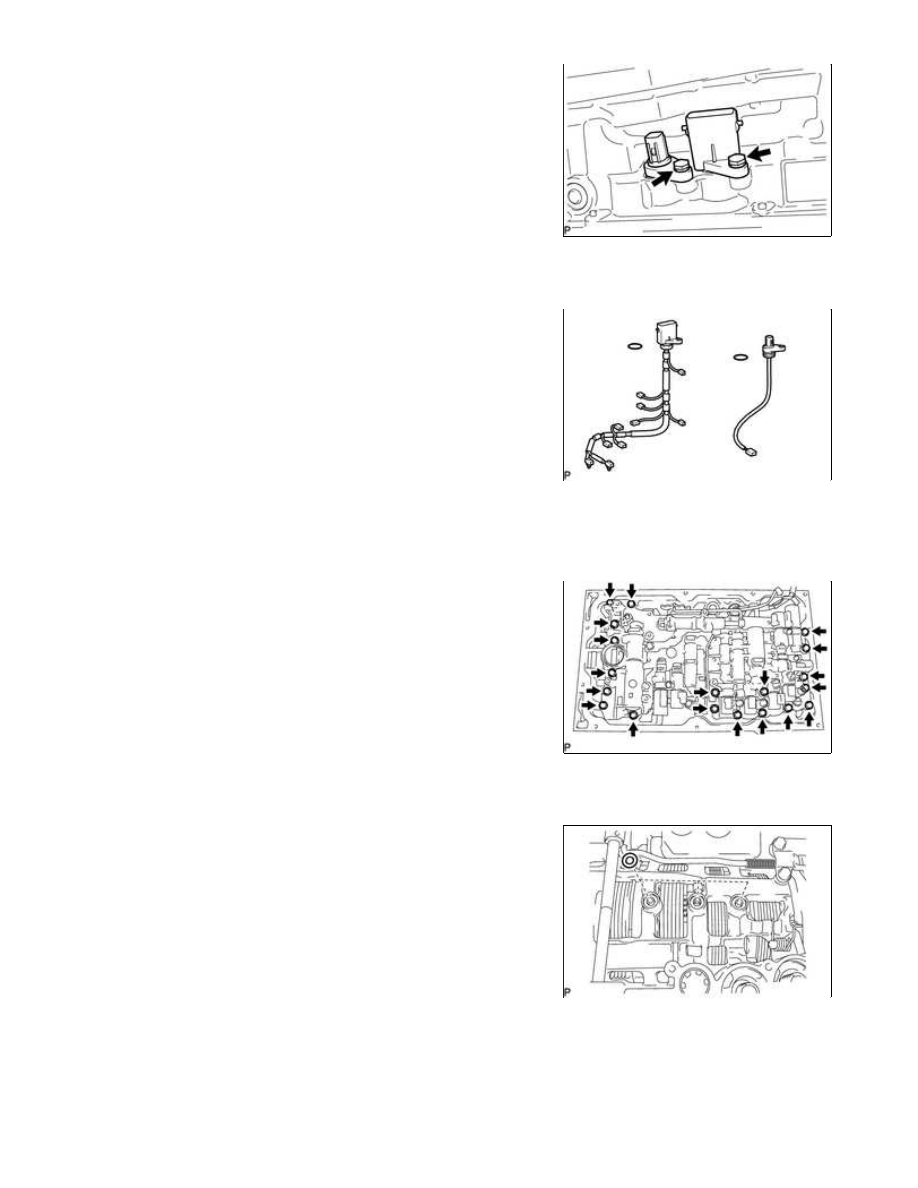

(d) Remove the 2 bolts and pull out the No. 1 and No. 2

transmission wires.

15. REMOVE TRANSMISSION VALVE BODY ASSEMBLY

(a) Remove the bolt, detent spring cover and detent spring.

(b) Remove the 19 bolts.

(c) Remove the valve body assembly.

16. REMOVE TRANSMISSION CASE GASKET

(a) Remove the 3 gaskets.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

17. REMOVE BRAKE DRUM GASKET

(a) Remove the 3 gaskets.

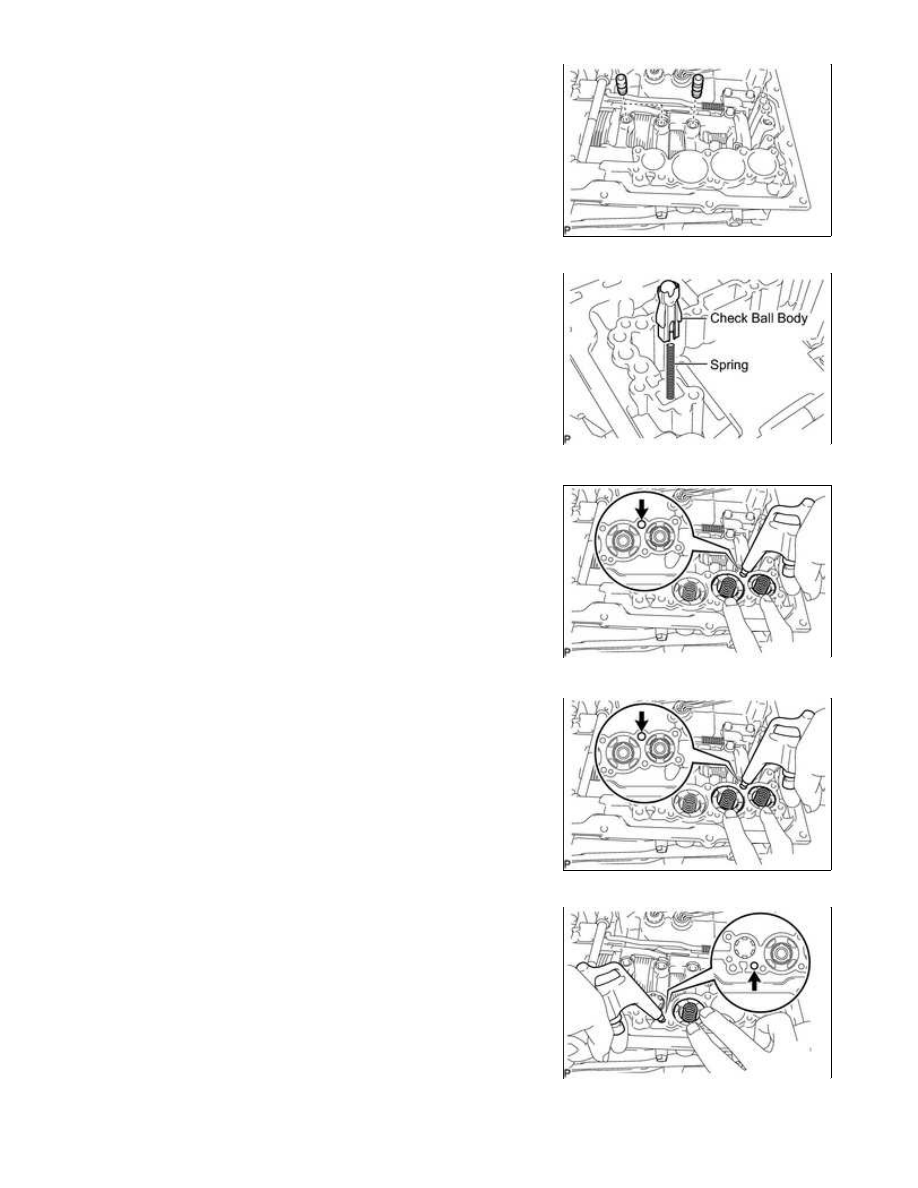

18. REMOVE CHECK BALL BODY

(a) Remove the check ball body and spring.

19. REMOVE C-2 ACCUMULATOR PISTON

(a) While applying compressed air to the oil hole, remove the C-2

accumulator piston and spring.

(b) Remove the 2 O-rings from the piston.

NOTICE:

Be careful as the C-3 and B-3 accumulator pistons may jump

out.

20. REMOVE B-3 ACCUMULATOR PISTON

(a) While applying compressed air to the oil hole, remove the B-3

accumulator piston and spring.

(b) Remove the 2 O-rings from the piston.

NOTICE:

Be careful as the C-3 accumulator piston may jump out.

21. REMOVE C-3 ACCUMULATOR PISTON

(a) While applying compressed air to the oil hole, remove the C-3

accumulator piston and spring.

(b) Remove the 2 O-rings from the piston.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

22. REMOVE B-1 ACCUMULATOR VALVE

(a) Remove the B-1 accumulator valve and 2 springs.

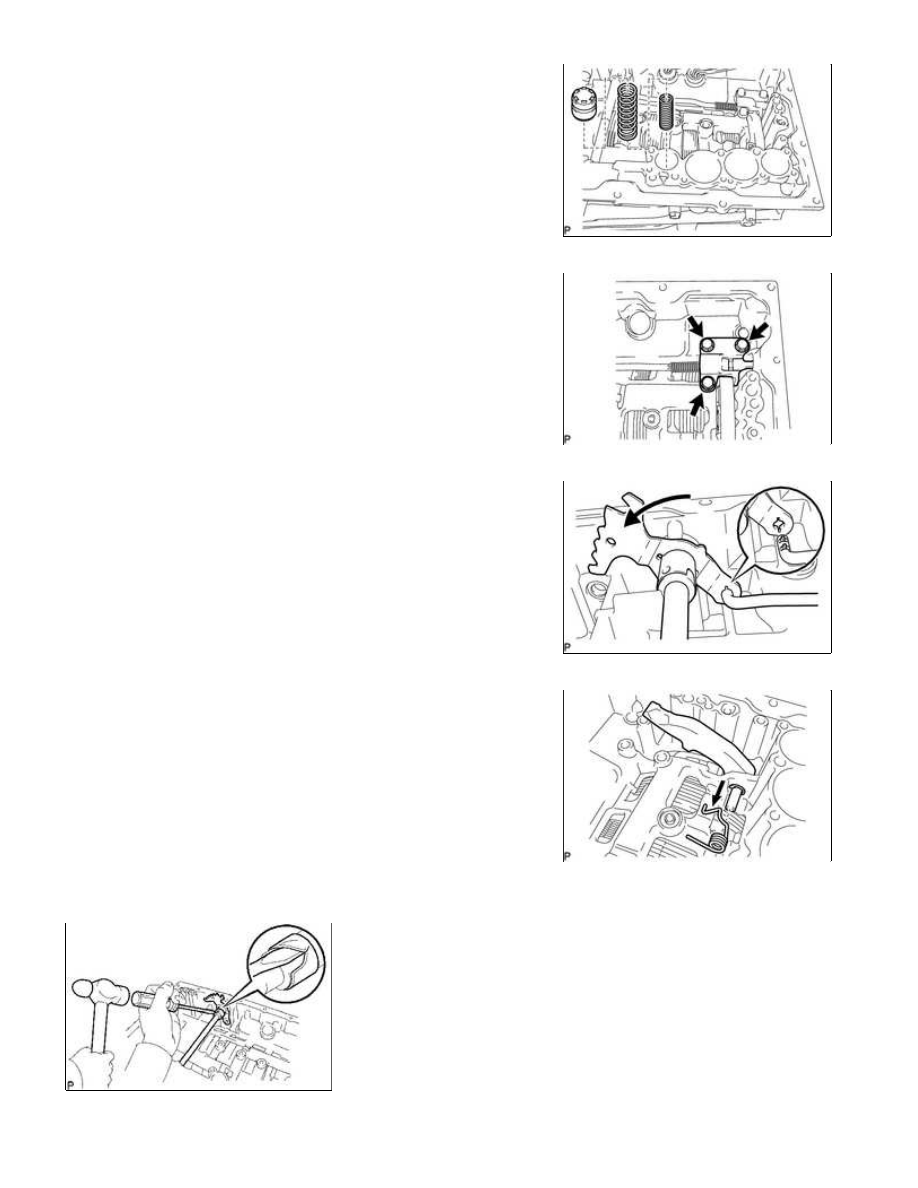

23. REMOVE PARKING LOCK PAWL BRACKET

(a) Remove the 3 bolts and bracket.

24. REMOVE PARKING LOCK ROD SUB-ASSEMBLY

(a) Disconnect the parking lock rod from the manual valve lever.

25. REMOVE PARKING LOCK PAWL

(a) Pull out the parking lock pawl shaft from the front side, and then

remove the lock pawl and spring.

(b) Remove the E-ring from the shaft.

26. REMOVE MANUAL VALVE LEVER SUB-ASSEMBLY

(a) Using a screwdriver and hammer, cut off the spacer and remove it from the shaft.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(b) Using a pin punch and hammer, tap out the spring pin.

HINT:

Slowly tap out the spring pin so that it does not fall into the

transmission case.

(c) Pull the manual valve lever shaft out through the transmission case, and remove the manual valve lever.

27. REMOVE MANUAL VALVE LEVER SHAFT OIL SEAL

(a) Using a screwdriver, pry out the 2 oil seals.

NOTICE:

Be careful not to damage the transmission case.

HINT:

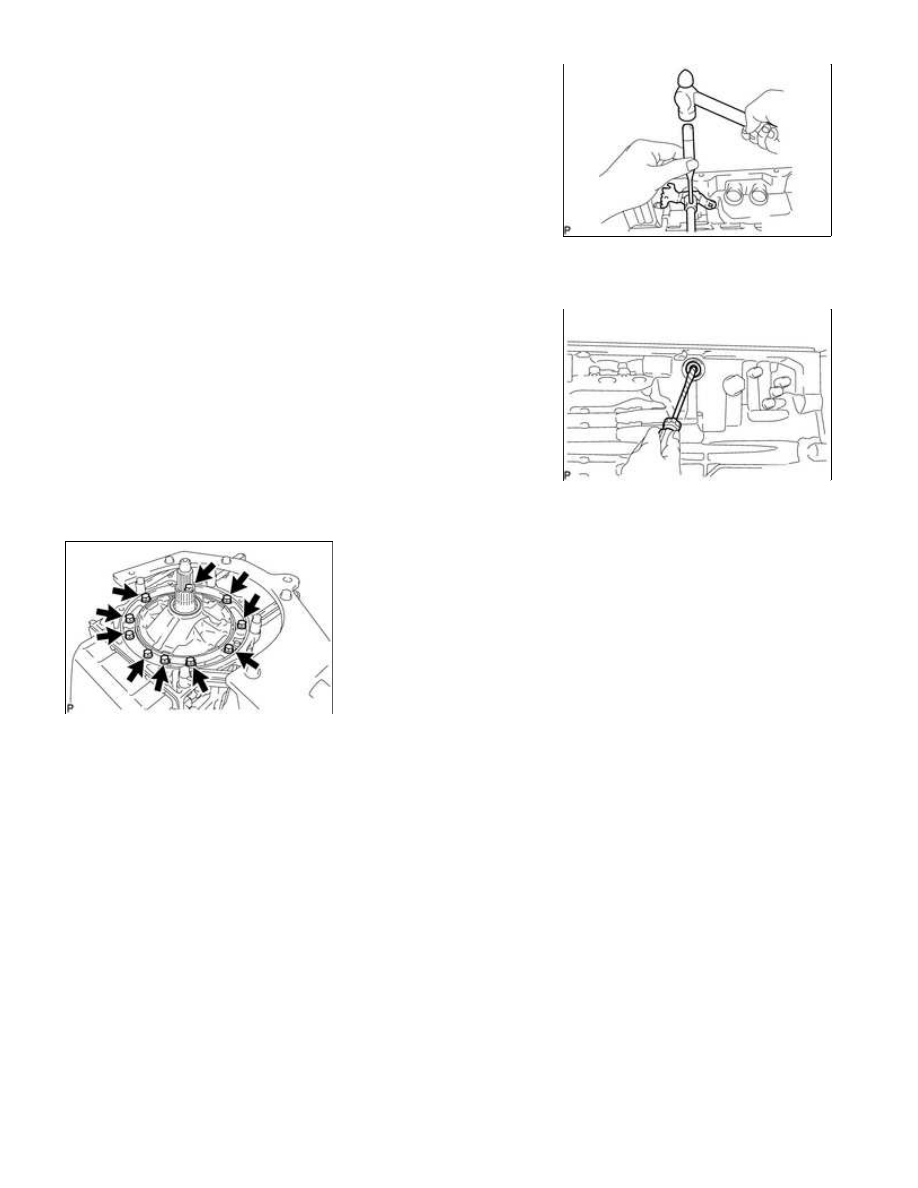

(a) Remove the 10 bolts.
