Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

6 (SR) - Body ground

20°C (68°F)

11 to 15 Ω

NG

GO TO STEP 3

2.

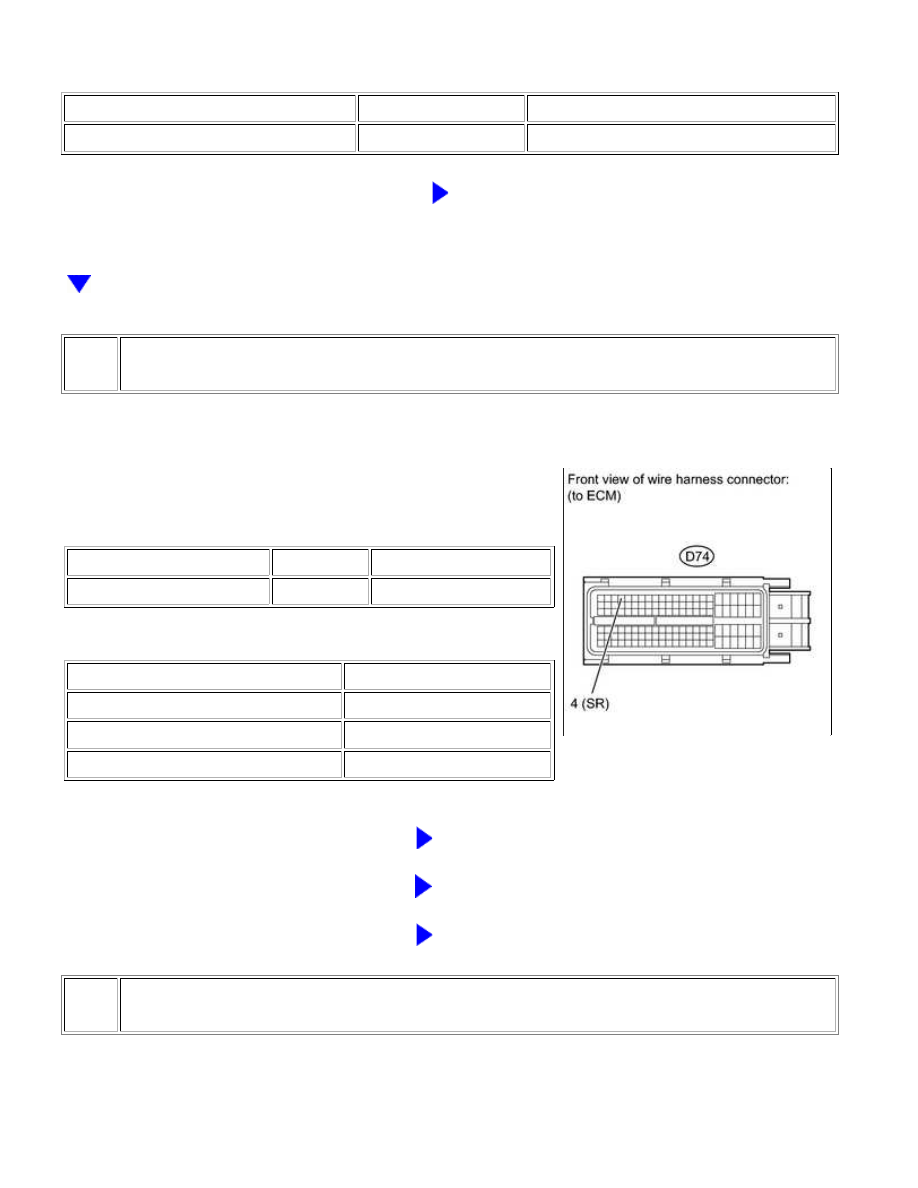

CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-4 (SR) - Body ground

20°C (68°F)

11 to 15 Ω

Result

RESULT

PROCEED TO

NG

A

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

B

REPLACE ECM

C

REPLACE ECM

A

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

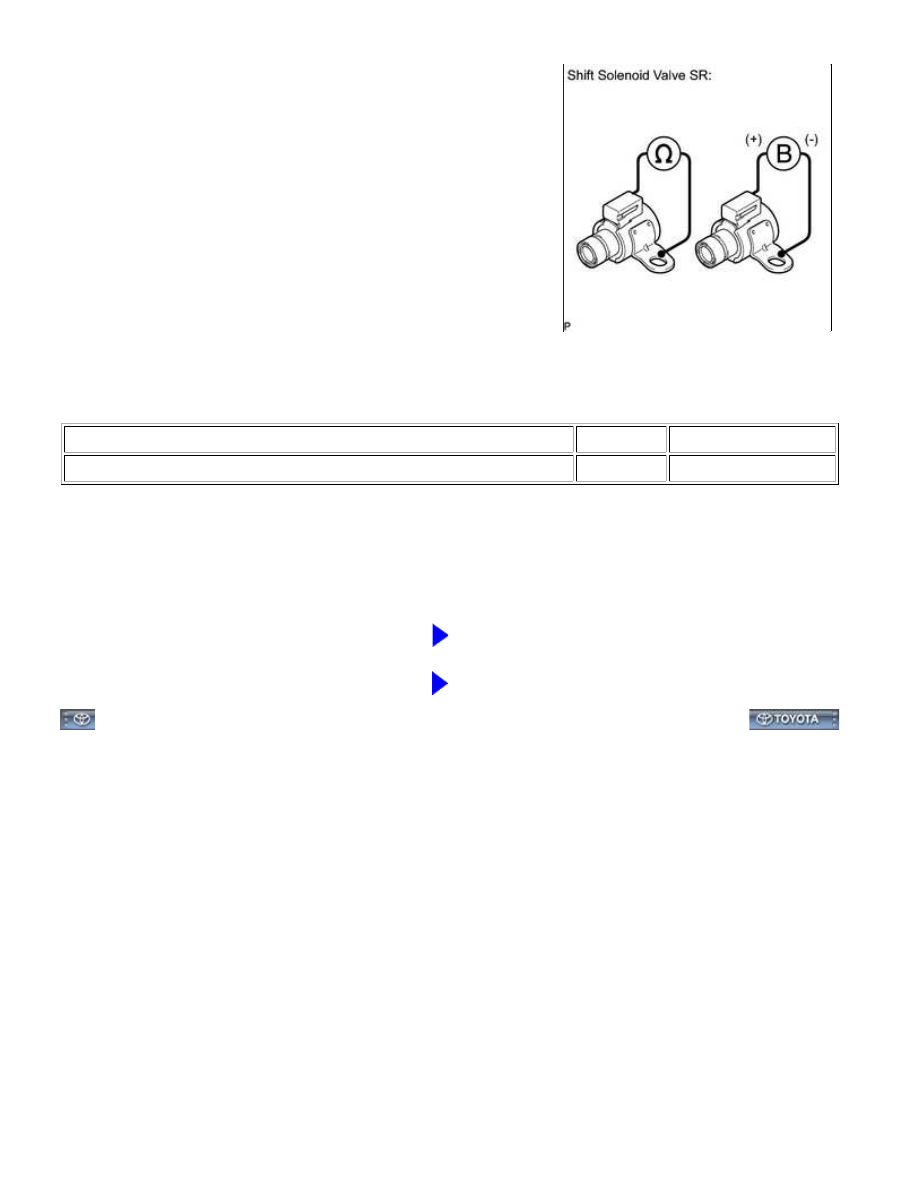

INSPECT SHIFT SOLENOID VALVE SR

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove shift solenoid valve SR.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve SR connector terminal - Shift solenoid valve SR body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE SR

OK

REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W8A0M5X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P2716; Pressure Control

Solenoid "D" Electrical (Shift Solenoid Valve SLT); 2015 MY Tundra [08/2014 -        ]

DTC

P2716

Pressure Control Solenoid "D" Electrical (Shift Solenoid Valve SLT)

DESCRIPTION

Refer to DTC P0894



.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P2716

Open or short is detected in shift solenoid valve SLT circuit for

1 second or more while driving (1 trip detection logic)

Open or short in shift

solenoid valve SLT circuit

Shift solenoid valve SLT

ECM

MONITOR DESCRIPTION

When an open or short in the shift solenoid valve SLT circuit is detected, the ECM interprets this as a fault. The

ECM will turn on the MIL and store the DTC.

MONITOR STRATEGY

Related DTCs

P2716: Shift solenoid valve SLT/Range check

Required sensors/Components

Shift solenoid valve SLT

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs are not present

None

Solenoid current cut status

Not cut

Battery voltage

11 V or more

Ignition switch

ON

Starter

OFF

TYPICAL MALFUNCTION THRESHOLDS

Solenoid voltage monitor signal from solenoid driver MIC

No signal

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

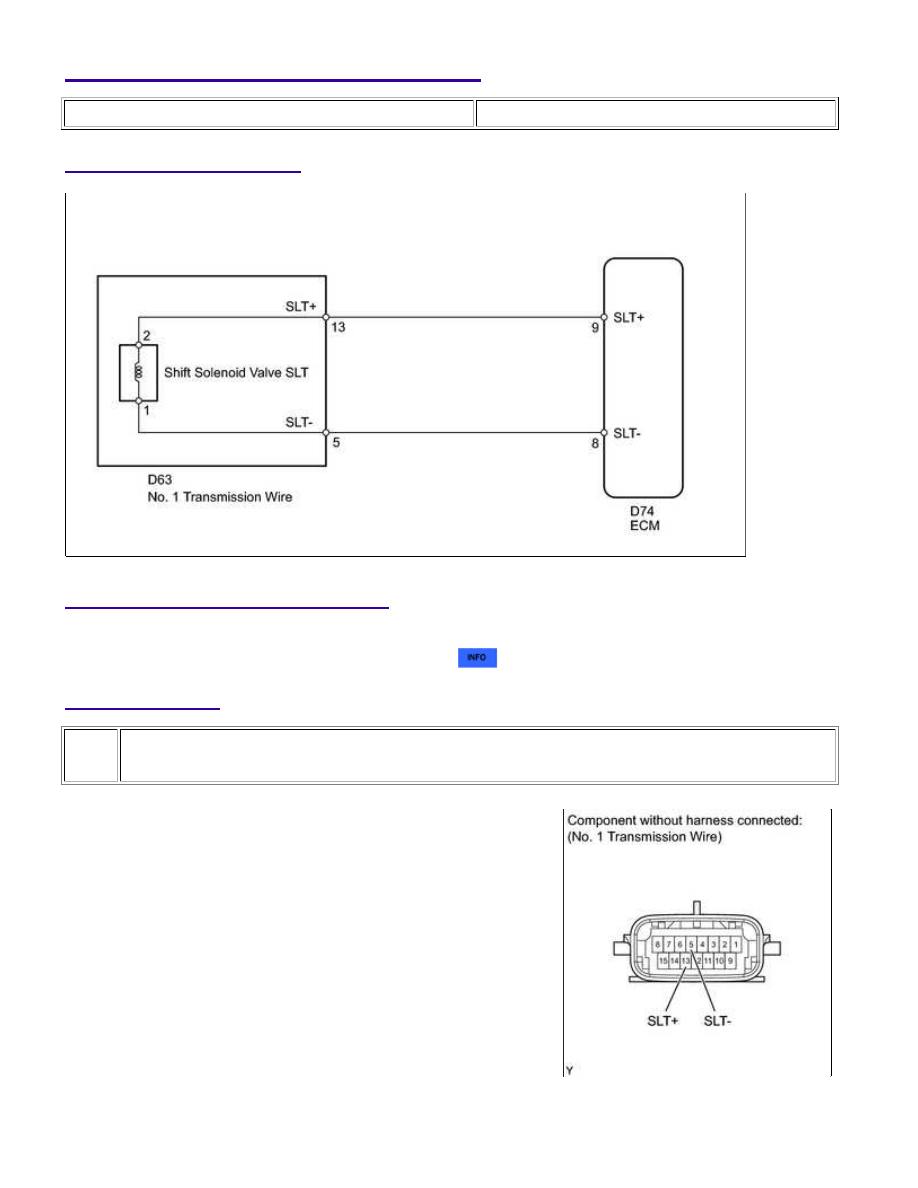

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE SLT)

(a) Disconnect the D63 No. 1 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.
