A

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the Shift

Position

Operate shift solenoid valve

and set each shift position

Press "→" button:

Shift up

Press "←" button:

Shift down

Possible to check operation of

shift solenoid valves

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

This test can be conducted when the vehicle speed is 50 km/h (30 mph) or less.
The 4th to 5th and 5th to 6th up-shifts must be performed with the accelerator pedal released.
The 6th to 5th and 5th to 4th down-shifts must be performed with the accelerator pedal released.
Do not operate the accelerator pedal for at least 2 seconds after shifting and do not shift successively.
The shift position commanded by the ECM is shown in the Data List display on the Techstream.
The shift solenoid valve SL2 turns ON/OFF normally when the shift lever is in the D position.

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S4

OFF

OFF

OFF

OFF

ON

ON

Shift solenoid valve SL2

ON

ON

ON

ON

OFF

OFF

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTCS P0766 AND P0776)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0766 and P0776 are output

A

P0766, P0776 and other DTCs are output

B

HINT:

If any other codes besides P0766 and P0776 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

2.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NOTICE:

Perform the test at the normal operating ATF temperature: 50 to 80°C (122 to 176°F).
Be careful to prevent SST's hose from interfering with the exhaust pipe.
Perform the test with the A/C OFF.

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

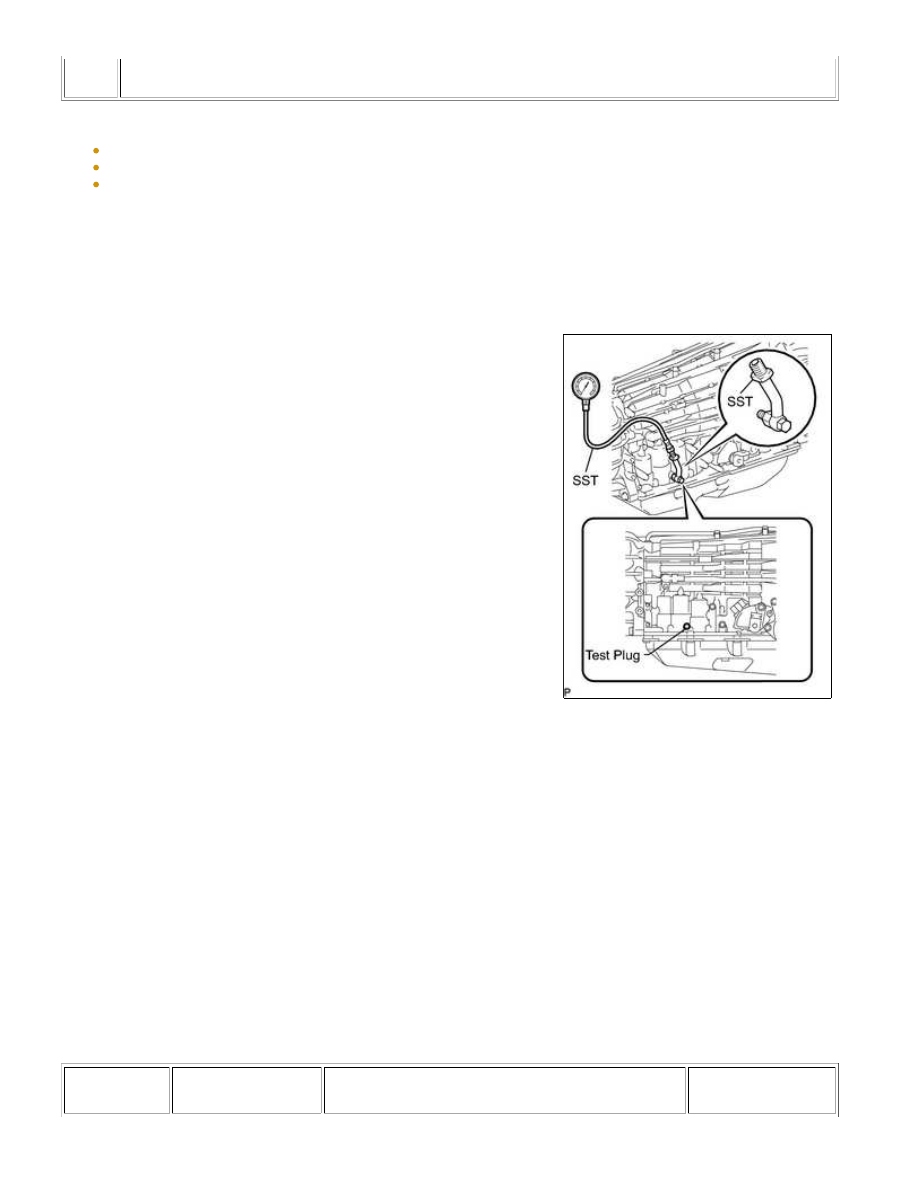

(a) Remove the test plug on the transmission case center right

side and connect SST.

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Activate the

Solenoid

(SLT)*

Operate shift

solenoid SLT and

raise line pressure

ON or OFF

HINT:

OFF: Line pressure up (when Active Test
"Activate the Solenoid (SLT)" is performed,
ECM commands SLT solenoid to turn OFF)
ON: No action (normal operation)

[Vehicle Condition]

Vehicle

stopped

Engine

idling

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes by

connecting SST to the automatic transmission, which is used in the Hydraulic Test



as well. Note that

the pressure values in the Active Test and Hydraulic Test are different.

OK:

The line pressure changes as specified when performing the Active Test.

NG

REPLACE SHIFT SOLENOID VALVE SLT

3.

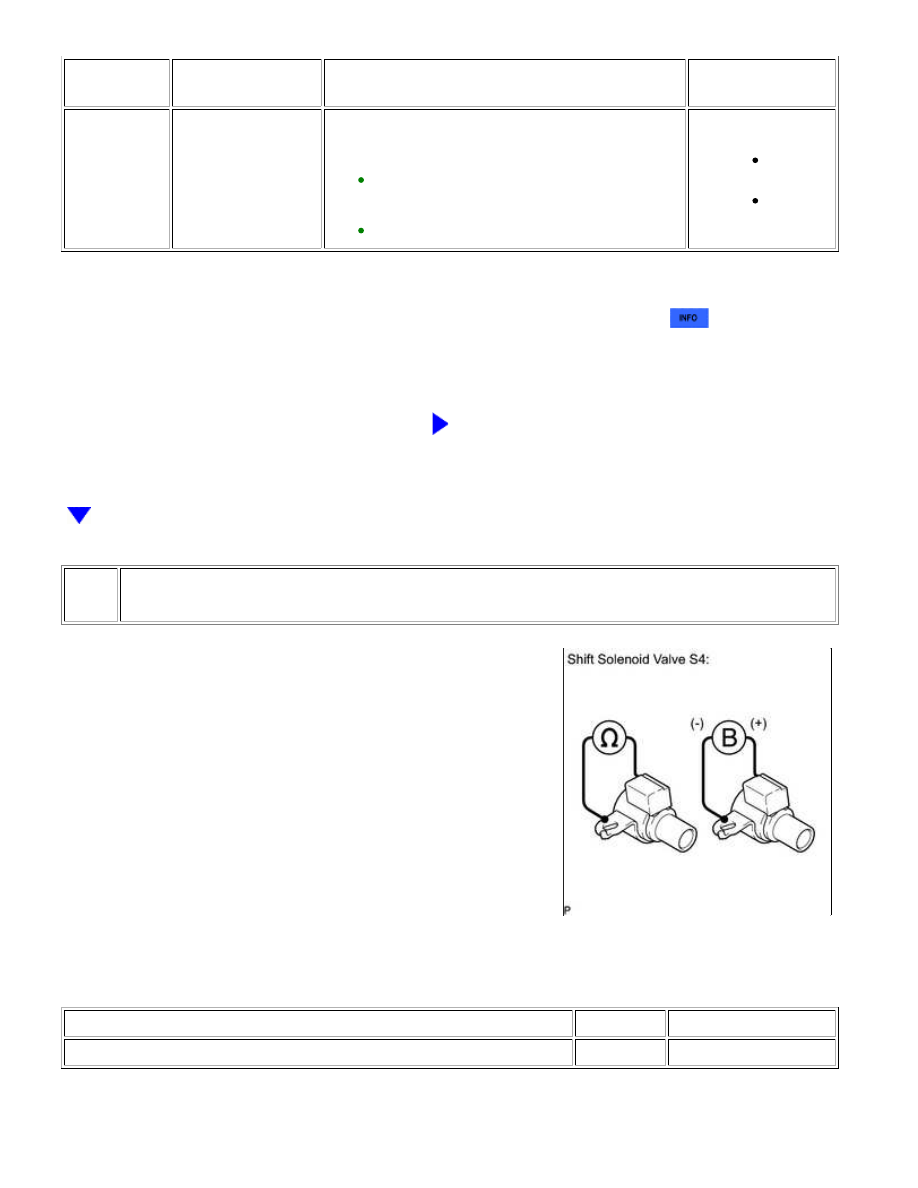

INSPECT SHIFT SOLENOID VALVE S4

(a) Remove shift solenoid valve S4.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S4 connector terminal - Shift solenoid valve S4 body

20°C (68°F)

11 to 15 Ω

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

operating noise.

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE S4

4.

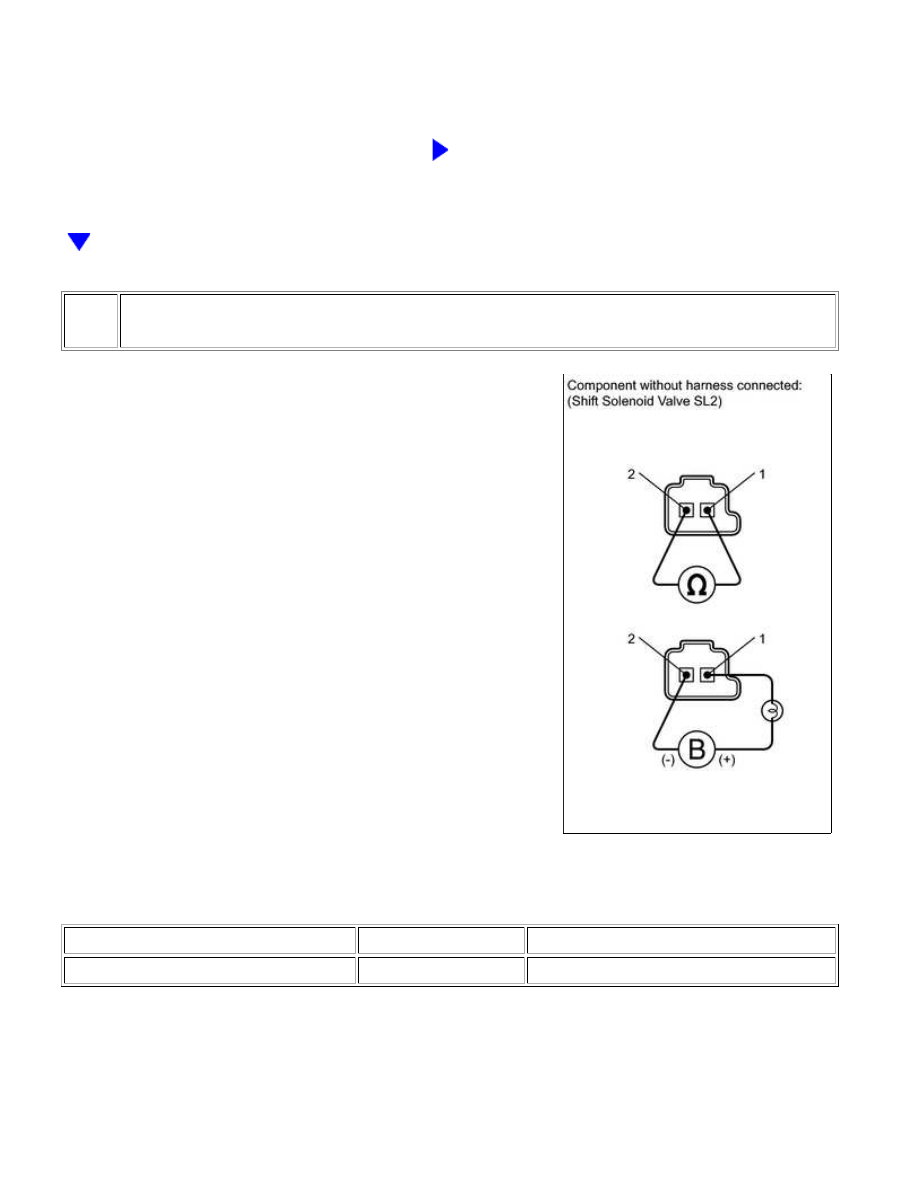

INSPECT SHIFT SOLENOID VALVE SL2

(a) Remove shift solenoid valve SL2.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Connect the battery's positive (+) lead with a 21 W bulb to terminal 1 and the negative (-) lead to

Valve moves and makes an operating noise.
