A

2.

CHECK TRANSMISSION FLUID LEVEL

(a) Check the transmission fluid level



.

OK:

Automatic transmission fluid level is correct.

NG

ADD FLUID

OK

REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W850RJX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0712,P0713; Transmission

Fluid Temperature Sensor "A" Circuit Low Input; 2015 MY Tundra [08/2014 -        ]

DTC

P0712

Transmission Fluid Temperature Sensor "A" Circuit Low Input

DTC

P0713

Transmission Fluid Temperature Sensor "A" Circuit High Input

DESCRIPTION

The ATF temperature sensor converts the fluid temperature into a resistance value for use by the ECM.

resistance decreases.

The ECM calculates the fluid temperature based on the voltage signal.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0712

ATF temperature sensor resistance is below 79 Ω for 0.5 sec. or

more (1 trip detection logic)

Short in ATF

temperature sensor

circuit

ATF temperature

sensor

ECM

P0713

ATF temperature sensor resistance is higher than 156 kΩ for 0.5

(A) 388 sec. or more have elapsed after the engine start when

engine coolant temperature or intake air temperature is -29.375°C

(-20.875°F) or less.

(B) 10 sec. or more have elapsed after the engine start when

engine coolant temperature and intake air temperature are higher

than -29.375°C (-20.875°F).

Open in ATF

temperature sensor

circuit

ATF temperature

sensor

ECM

MONITOR DESCRIPTION

The ATF temperature sensor converts the ATF temperature to an electrical resistance value. Based on the

resistance, the ECM determines the ATF temperature and detects an open or short in the ATF temperature sensor

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

DTC.

HINT:

Related DTCs

P0712: ATF temperature sensor/Range check (Low voltage)

P0713: ATF temperature sensor/Range check (High voltage)

Required sensors/Components

ATF temperature sensor

Duration

0.5 seconds

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

All

Battery voltage

8 V or higher

Ignition switch

ON

Starter

OFF

P0712: Range check (Low voltage)

The monitor will run whenever the following DTCs are not present

None

P0713: Range check (High voltage)

The monitor will run whenever this DTC is

not present

P0115, P0117, P0118 (ECT (Engine coolant

temperature) sensor circuit)

P00AC, P00AD, P0110, P0112, P0113 (IAT (Intake

air temperature) sensor circuit)

Engine coolant temperature or intake air

temperature at engine start

-29.375°C (-20.875°F) or less

Time after engine start

388 seconds or more

Condition (B)

The monitor will run whenever this DTC is

not present

P0115, P0117, P0118 (ECT (Engine coolant

temperature) sensor circuit)

P00AC, P00AD, P0110, P0112, P0113 (IAT (Intake

air temperature) sensor circuit)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Engine coolant temperature and intake air

temperature at engine start

Higher than -29.375°C (-20.875°F)

Time after engine start

10 seconds or more

TYPICAL MALFUNCTION THRESHOLDS

P0712: Range check (Low voltage)

ATF temperature sensor voltage

Below 0.14 V (Higher than 164°C (327.2°F))

P0713: Range check (High voltage)

ATF temperature sensor voltage

Higher than 4.91 V (Below -48°C (-54.4°F))

COMPONENT OPERATING RANGE

ATF temperature sensor voltage

0.14 to 4.91 V

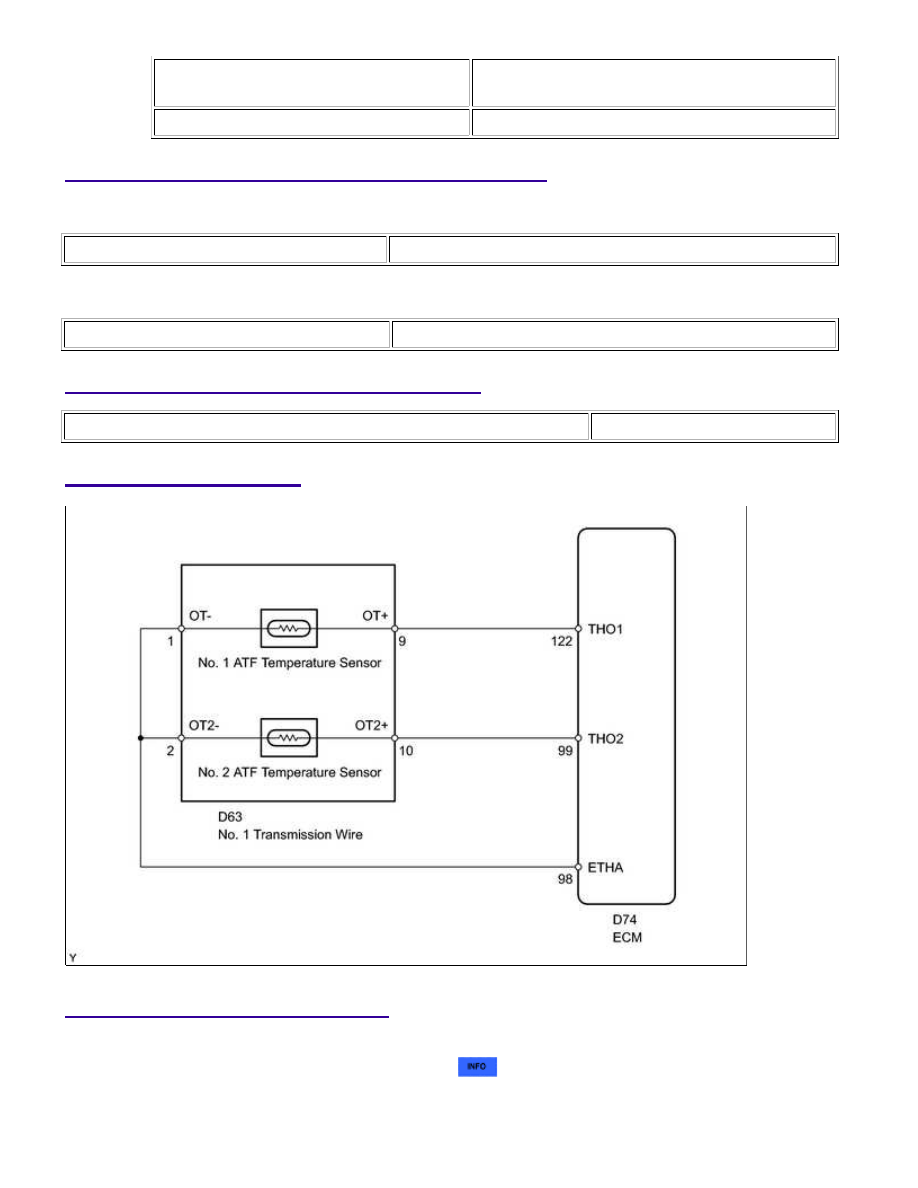

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST
