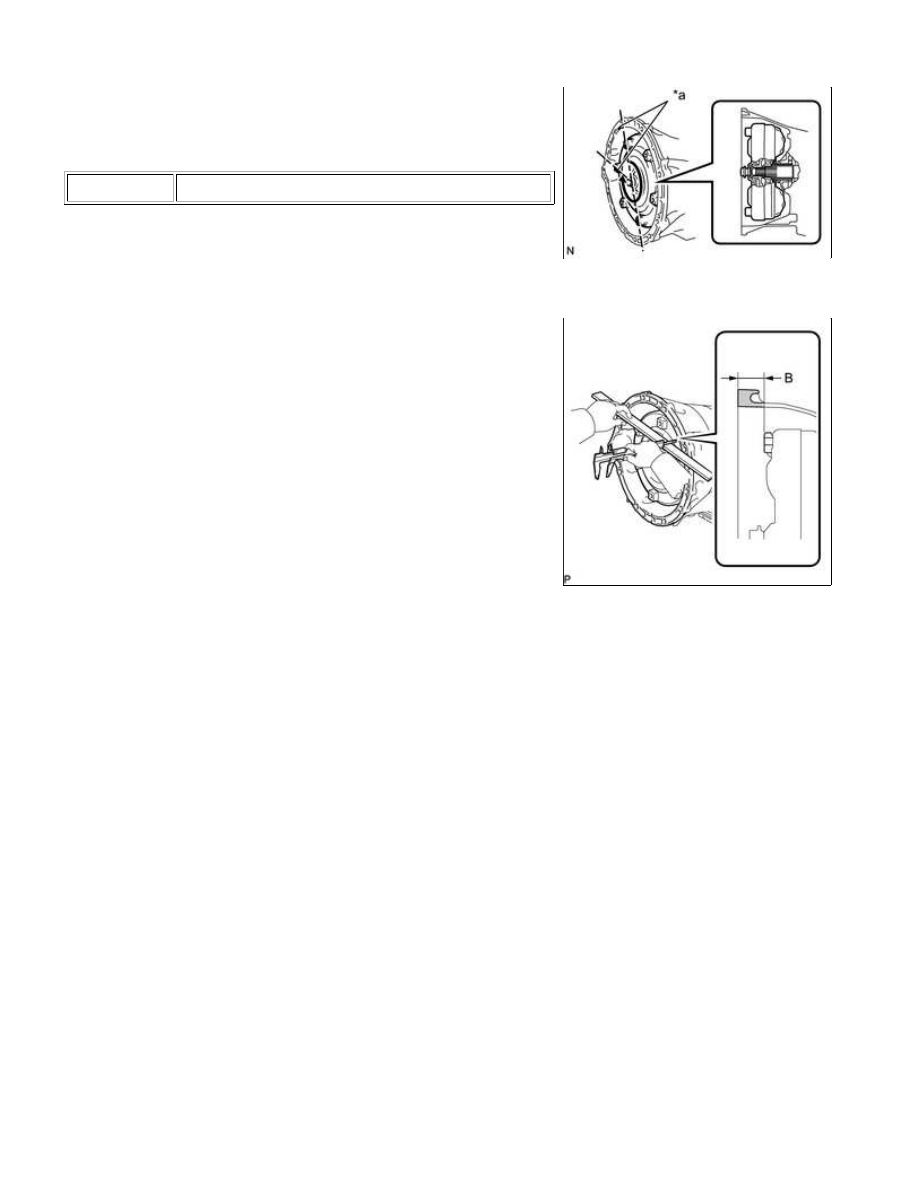

(d) Turn the torque converter and align the matchmarks on the

Text in Illustration

*a

Matchmark

NOTICE:

Do not push on the torque converter when aligning the

matchmarks.

(e) Using a vernier caliper and a straightedge, measure dimension B

shown in the illustration and check that B is greater than A

measured in the first step.

Standard distance:

B = A + 1 mm (0.0394 in.) or more

2. INSTALL TRANSMISSION CONTROL CABLE BRACKET

(a) Install the bracket with the 2 bolts.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

3. INSTALL WIRE HARNESS CLAMP BRACKET

(a) Install the front bracket LH with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(b) Install the rear bracket LH with the bolt.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

(c) Install the rear engine bracket with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

4. INSTALL PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

(a) Install the bracket with the bolt.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

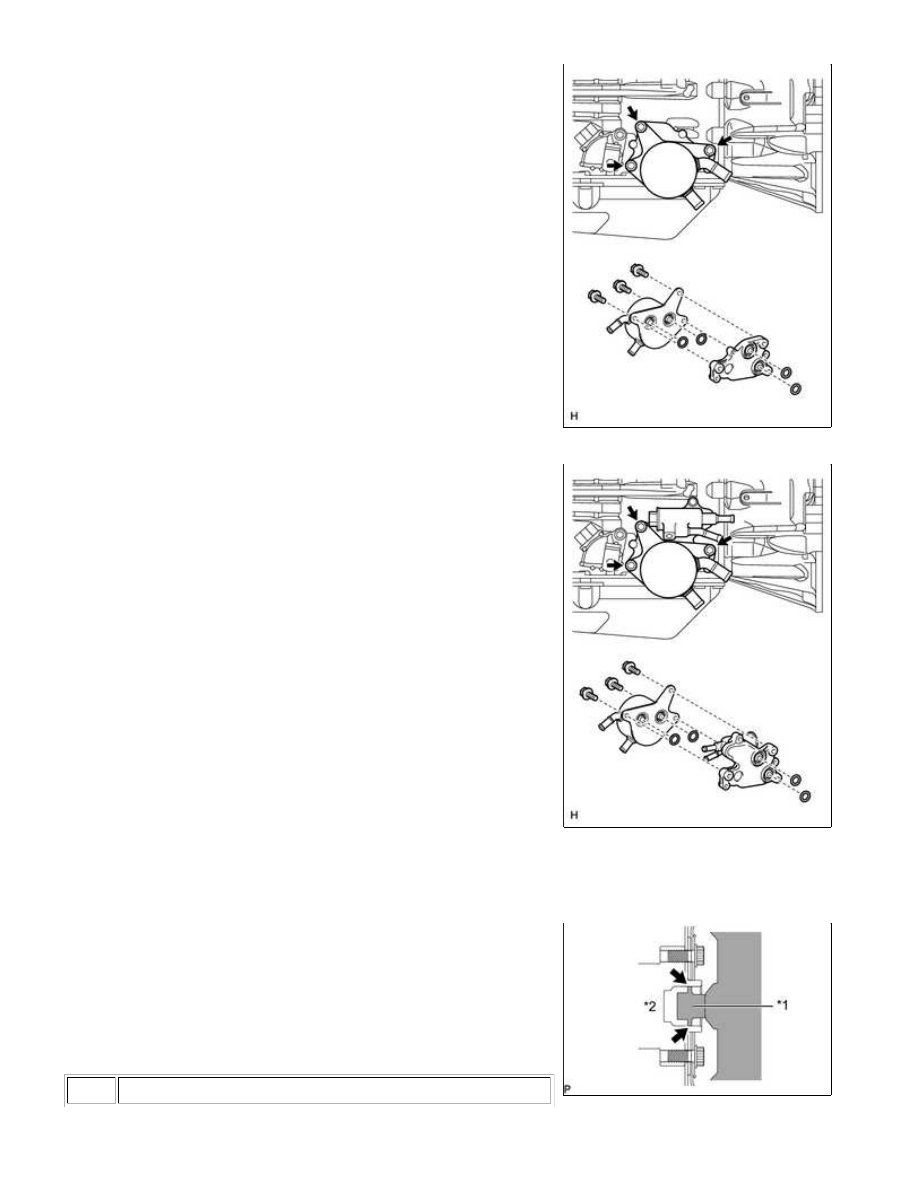

5. INSTALL TRANSMISSION OIL COOLER ASSEMBLY (w/o

Trailer Towing System)

(a) Coat 4 new O-rings with ATF.

(b) Install the 4 O-rings, transmission oil cooler spacer and

transmission oil cooler to the automatic transmission assembly

with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

6. INSTALL TRANSMISSION OIL COOLER ASSEMBLY (w/

Trailer Towing System)

(a) Coat 4 new O-rings with ATF.

(b) Install the 4 O-rings, transmission oil thermostat and

transmission oil cooler to the automatic transmission assembly

with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

7. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

Clutch spline grease:

Toyota Genuine Clutch Spline Grease or equivalent

Maximum grease amount

Approximately 1 g (0.0353 oz.) Centerpiece

Text in Illustration

*1

Torque Converter Centerpiece

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

*2

Crankshaft

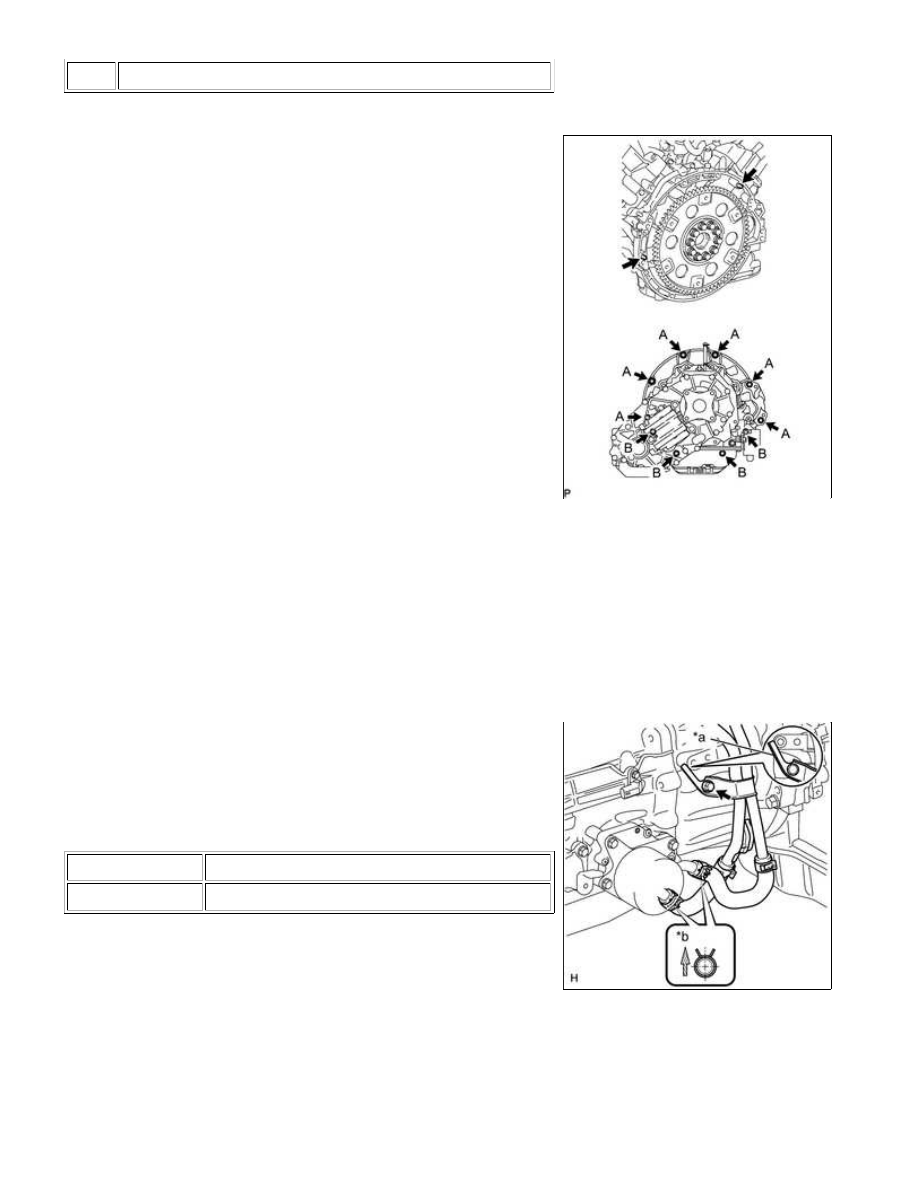

(b) Confirm that the 2 knock pins are on the transaxle contact

Torque:

for 17 mm head bolt A -

71 N·m {724 kgf·cm, 52ft·lbf}

for 14 mm head bolt B -

37 N·m {377 kgf·cm, 27ft·lbf}

8. CONNECT NO. 2 WATER BY-PASS PIPE (w/o Towing Hitch)

(a) Connect the 2 water by-pass hoses with the 2 clips and install

the water by-pass pipe with the bolt.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

Text in Illustration

*a

Stopper

*b

RH Side

NOTICE:

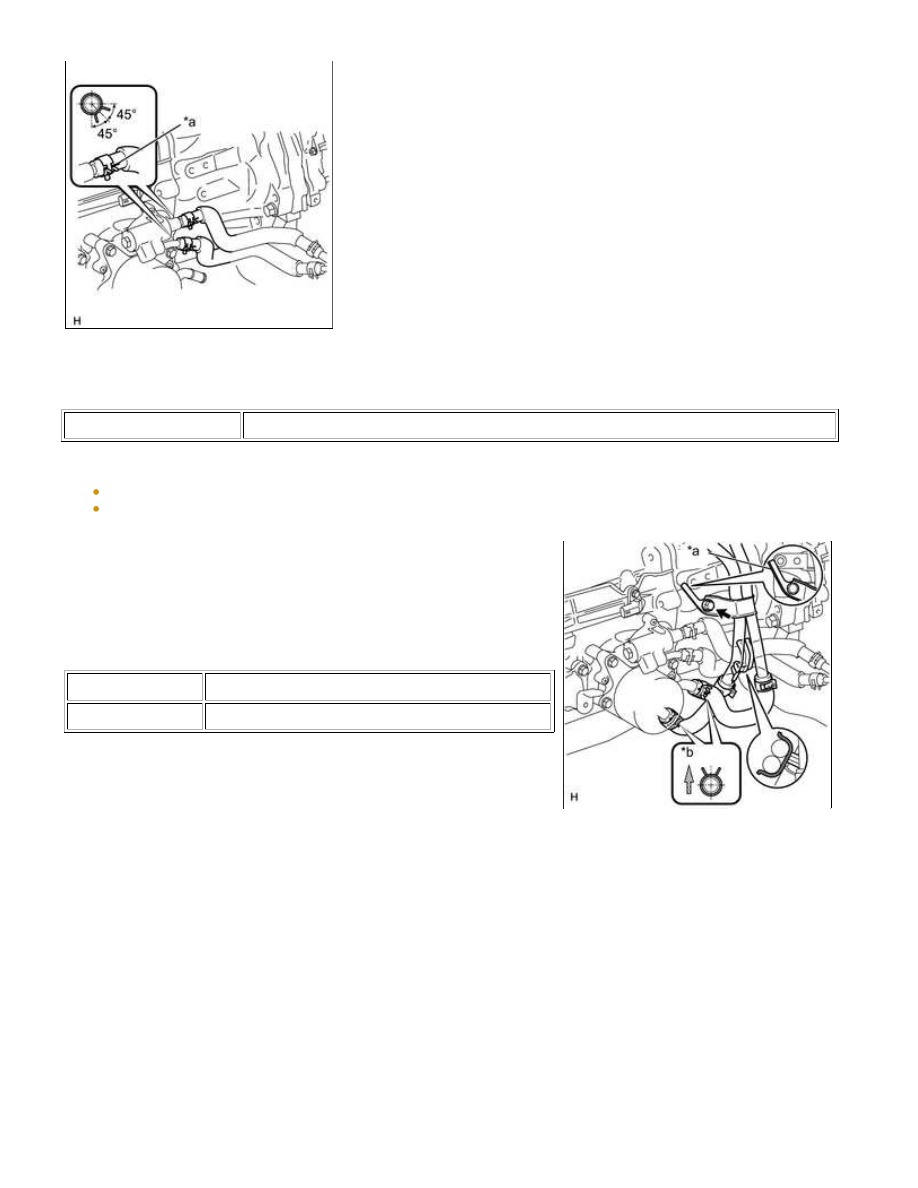

9. CONNECT NO. 2 WATER BY-PASS PIPE (w/ Towing Hitch)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Connect the 2 oil cooler hoses to the transmission oil cooler.

Text in Illustration

*a

Paint Mark

NOTICE:

the water by-pass pipe with the bolt.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

Text in Illustration

*a

Stopper

*b

RH Side

NOTICE:

10. CONNECT BREATHER PLUG HOSE

(a) Connect the 3 breather plug hoses to the harness clamp bracket.

11. CONNECT WIRE HARNESS AND CONNECTOR
