Title: AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT SPEED SENSOR NT

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

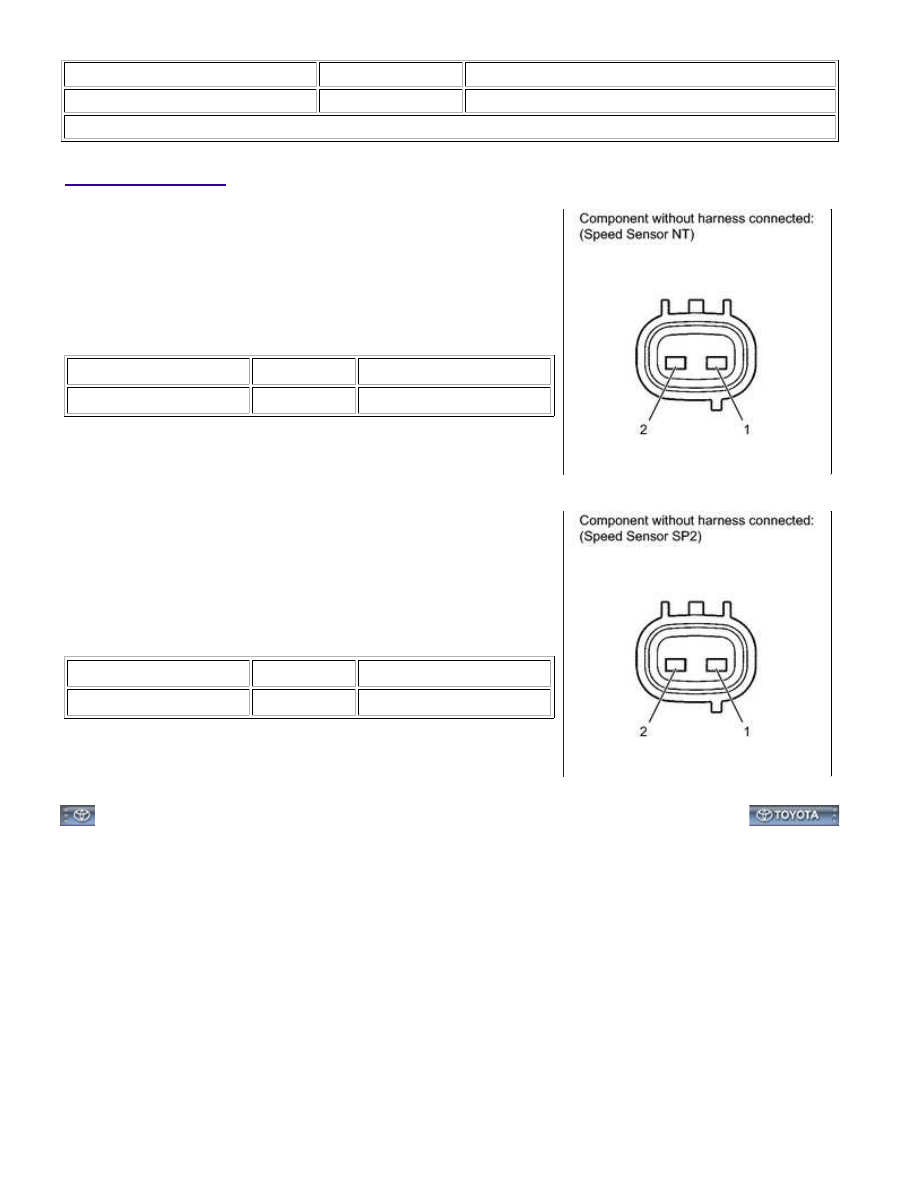

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

2. INSPECT SPEED SENSOR SP2

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

560 to 680 Ω

If the result is not as specified, replace the sensor.

AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSPEC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BL1049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

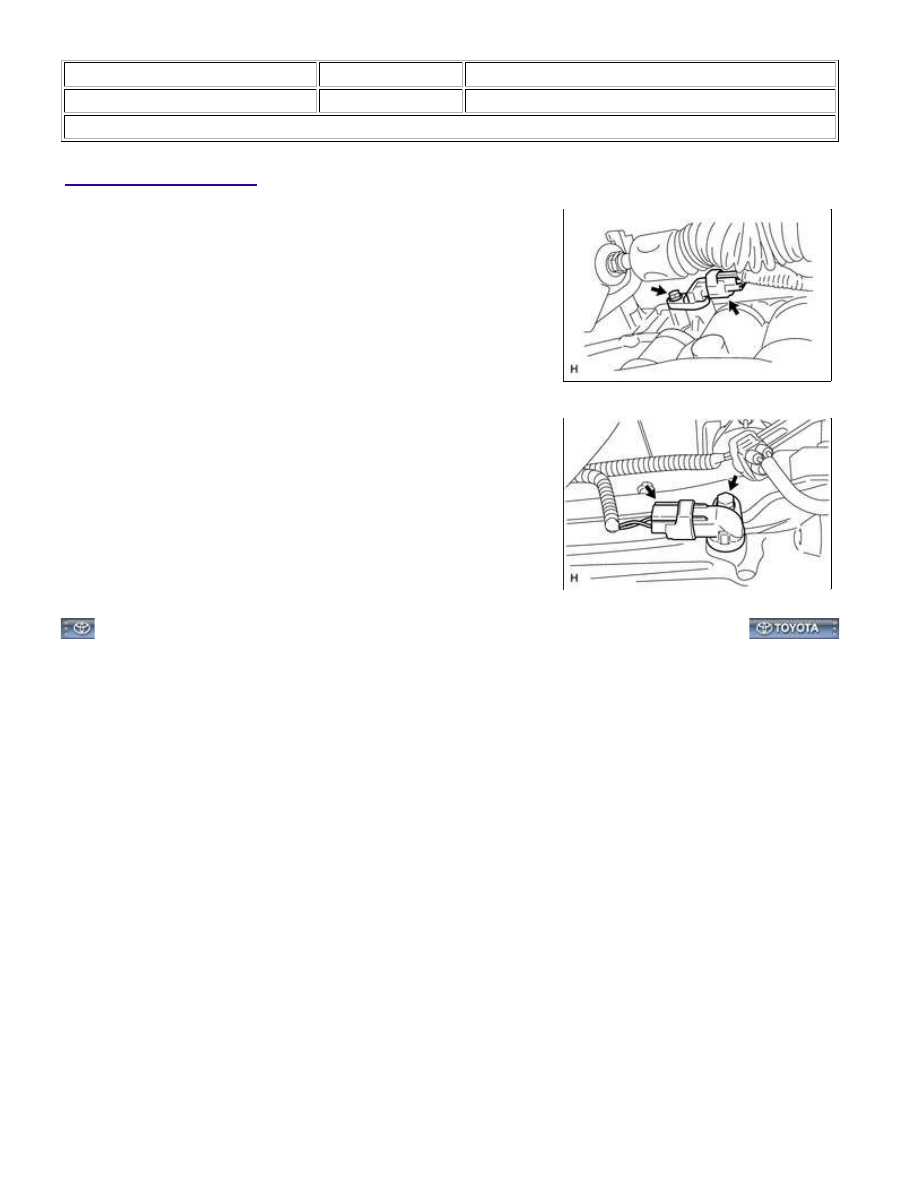

1. INSTALL SPEED SENSOR SP2

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

2. INSTALL SPEED SENSOR NT

(a) Coat a new O-ring with ATF and install it to the sensor.

(b) Install the sensor with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the sensor connector.

AB60E AUTOMATIC TRANSMISSION: SPEED SENSOR: INSTAL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000013F205BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: TORQUE CONVERTER CLUTCH AND DRIVE PLATE: INSPECTION;

2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT TORQUE CONVERTER CLUTCH ASSEMBLY

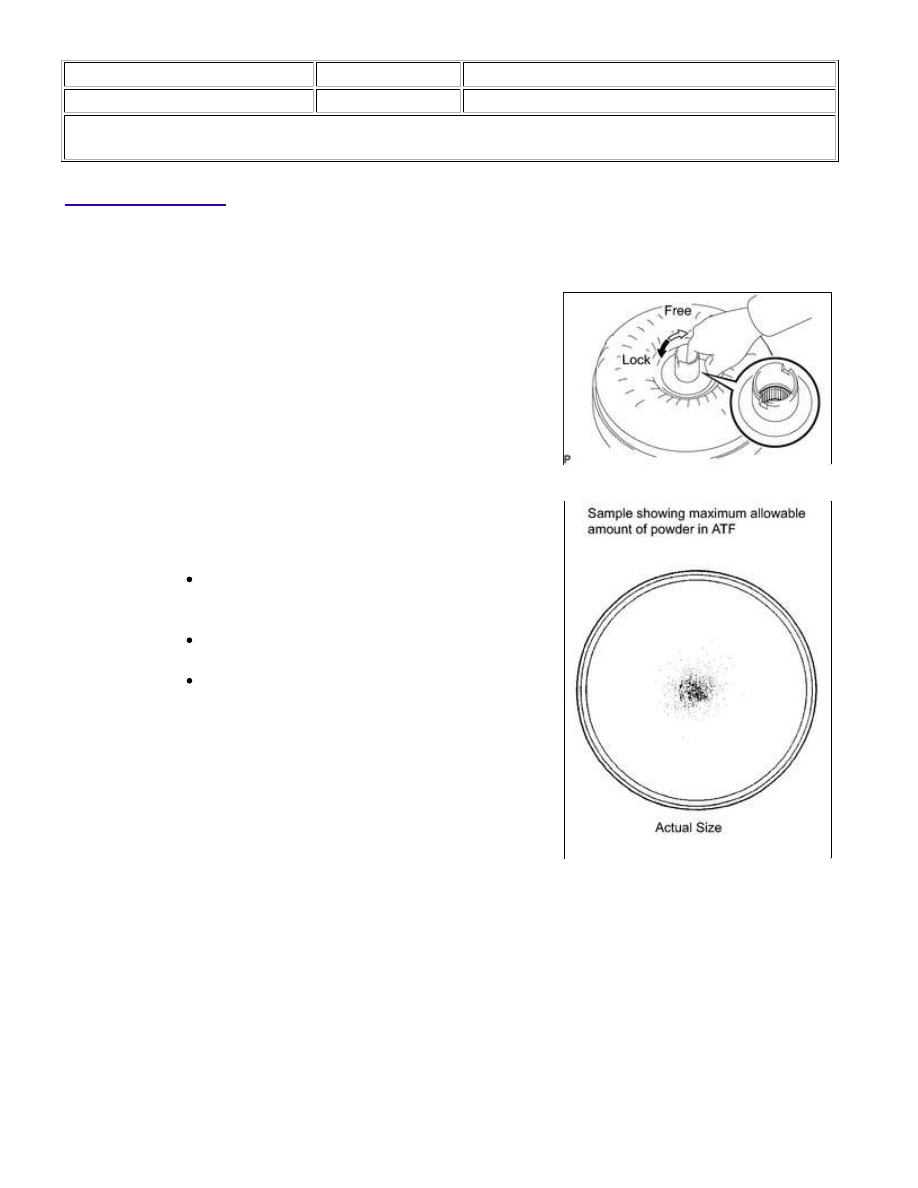

(a) Inspect the 1-way clutch.

locks when turned counterclockwise.

If necessary, clean the converter and recheck the 1-way

clutch.

Replace the converter if the 1-way clutch still fails the check.

During the stall test or when the shift lever is on N,

metallic sounds are not emitted from the torque

converter clutch.

The 1-way clutch turns in one direction and locks in

the other direction.

If the results are not as specified, replace the torque

converter clutch assembly.

HINT:

The sample illustration shows approximately 0.25 liters (0.26 US

(1) If the ATF is discolored and/or has a foul odor, stir the ATF in the torque converter clutch thoroughly

and drain the ATF with the torque converter facing upward.

AB60E AUTOMATIC TRANSMISSION: TORQUE CONVERTER C...

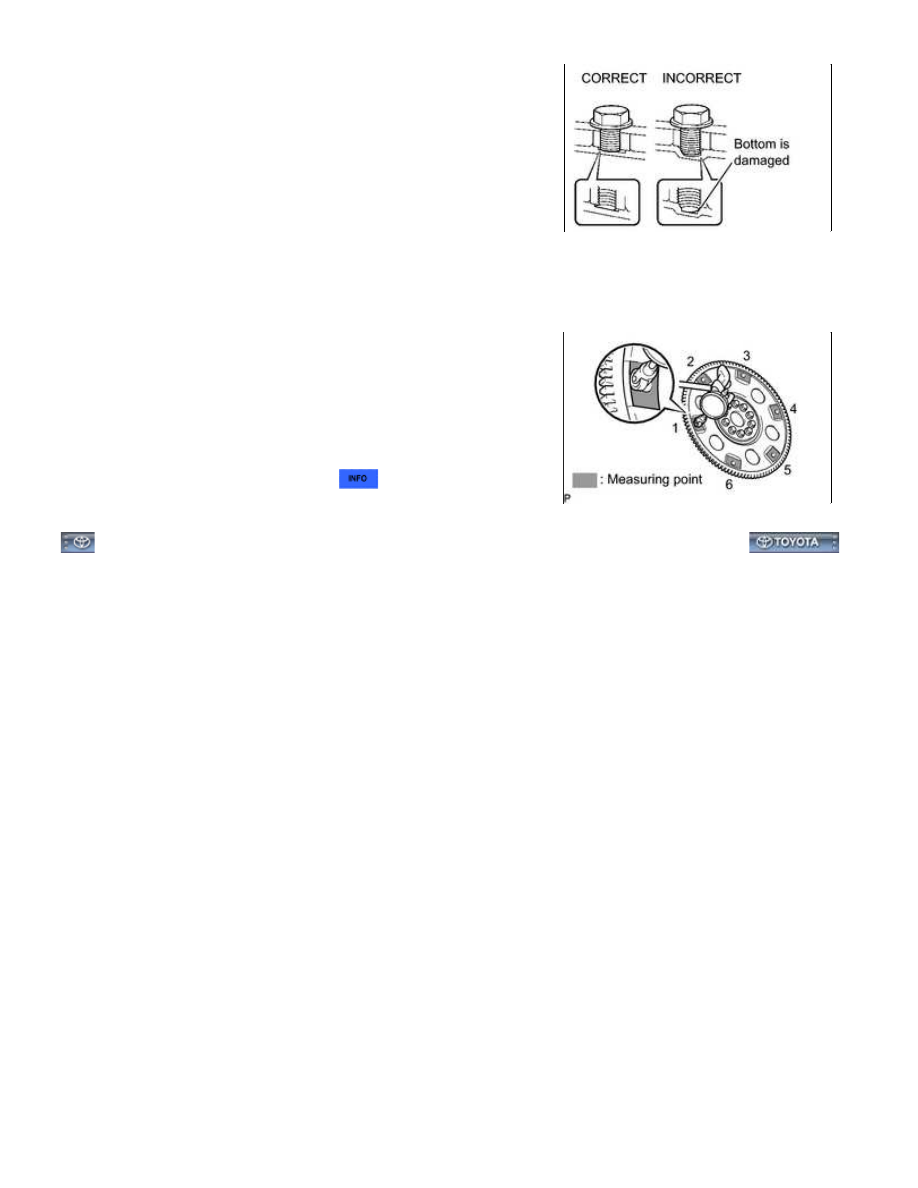

(1) When any marks due to interference are found on the end of

the bolt for the torque converter clutch and on the bottom of

the bolt hole, replace the bolt and torque converter clutch.

2. INSPECT DRIVE PLATE

(a) Check the drive plate for damage.

Maximum runout:

0.20 mm (0.00787 in.)

If the runout is more than the maximum, or the drive plate is

damaged, replace the drive plate



.

AB60E AUTOMATIC TRANSMISSION: TORQUE CONVERTER C...
