Toyota Tundra (2015 year). Manual - part 644

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001M1V01LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

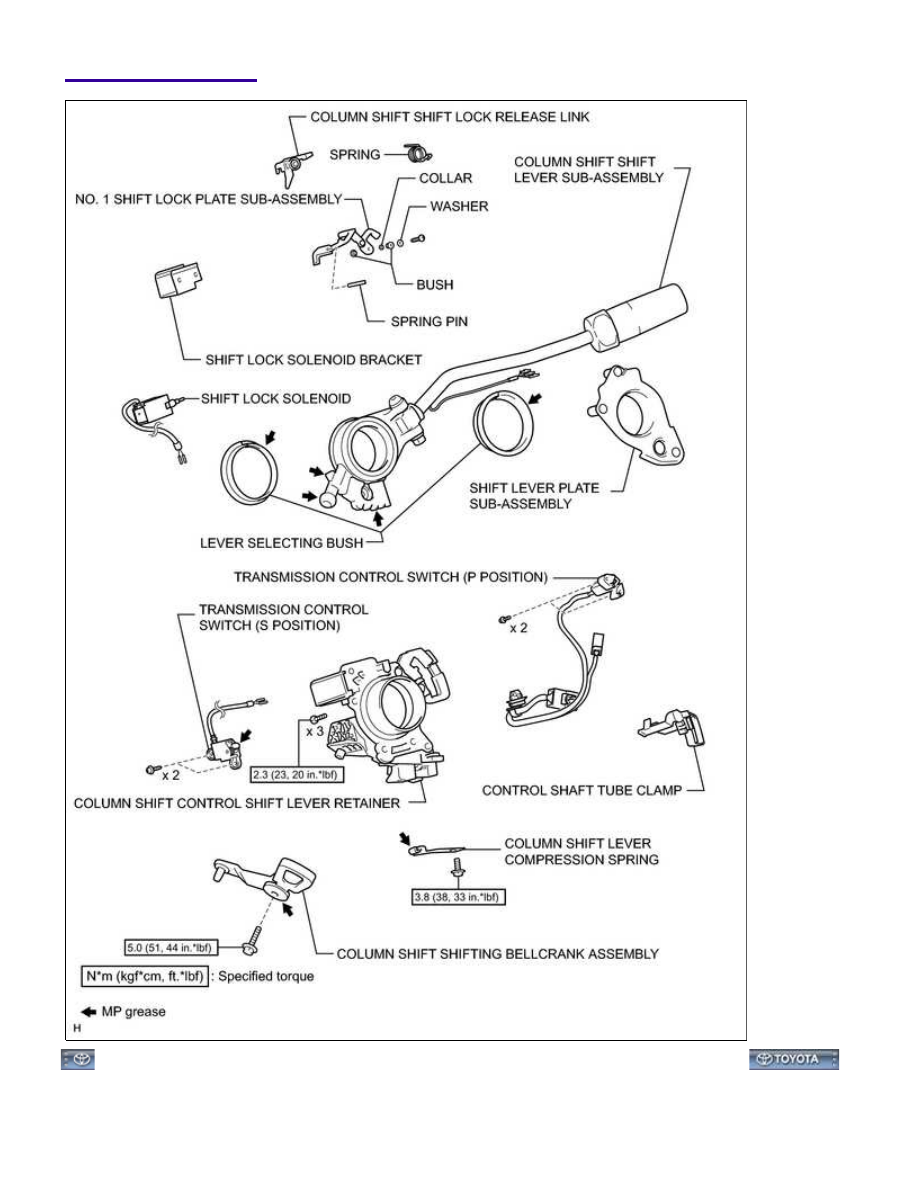

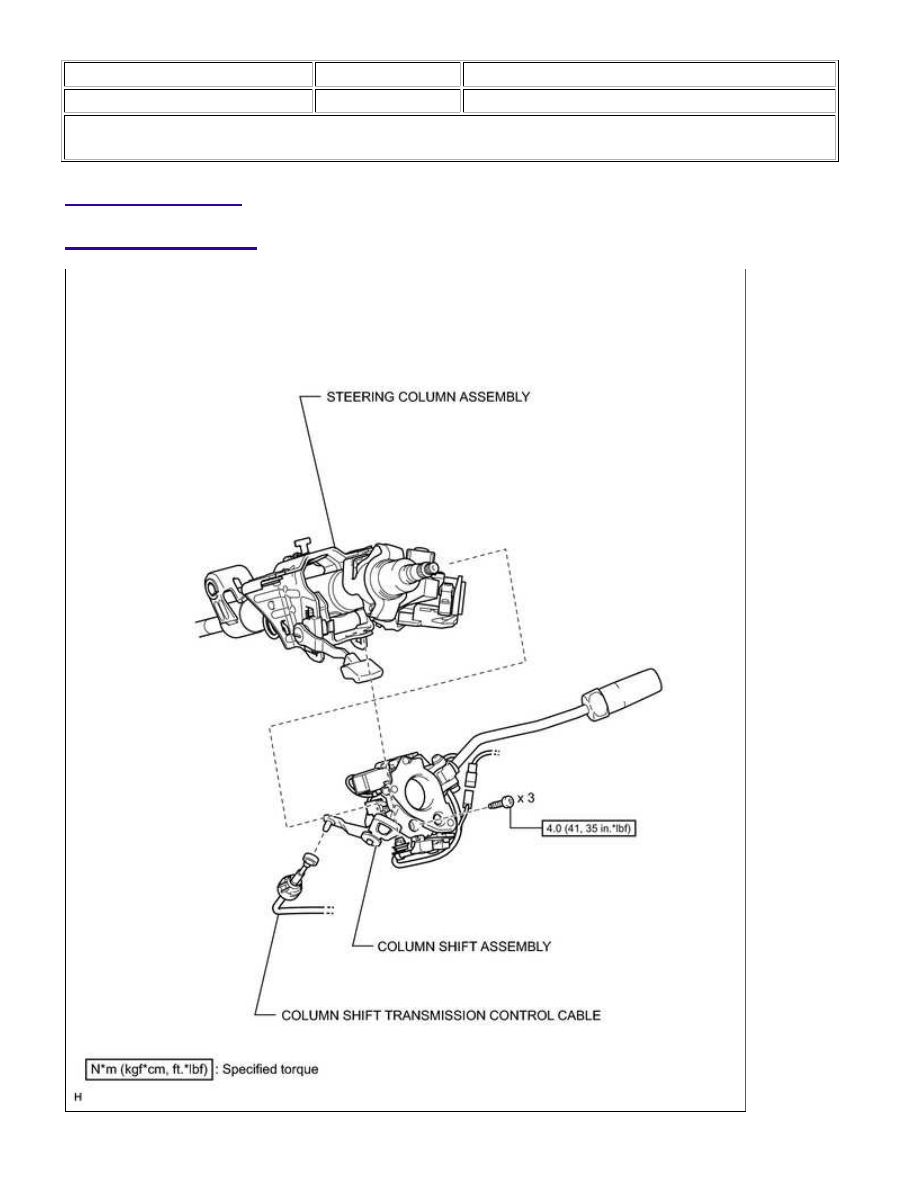

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M9A07TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): ON-VEHICLE

INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT SHIFT LEVER POSITION

(a) When moving the shift lever from the P to R position with the ignition switch ON and brake pedal

depressed, make sure that it moves smoothly and correctly into position.

(b) Start the engine and make sure that the vehicle moves forward after moving the shift lever from the N to

D position, and moves rearward after moving the shift lever to the R position.

If the operation cannot be performed as specified, inspect the park/neutral position switch assembly and

check the shift lever assembly installation condition.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001M1W01LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY (for Column Shift Type): REMOVAL; 2015

MY Tundra [08/2014 -        ]

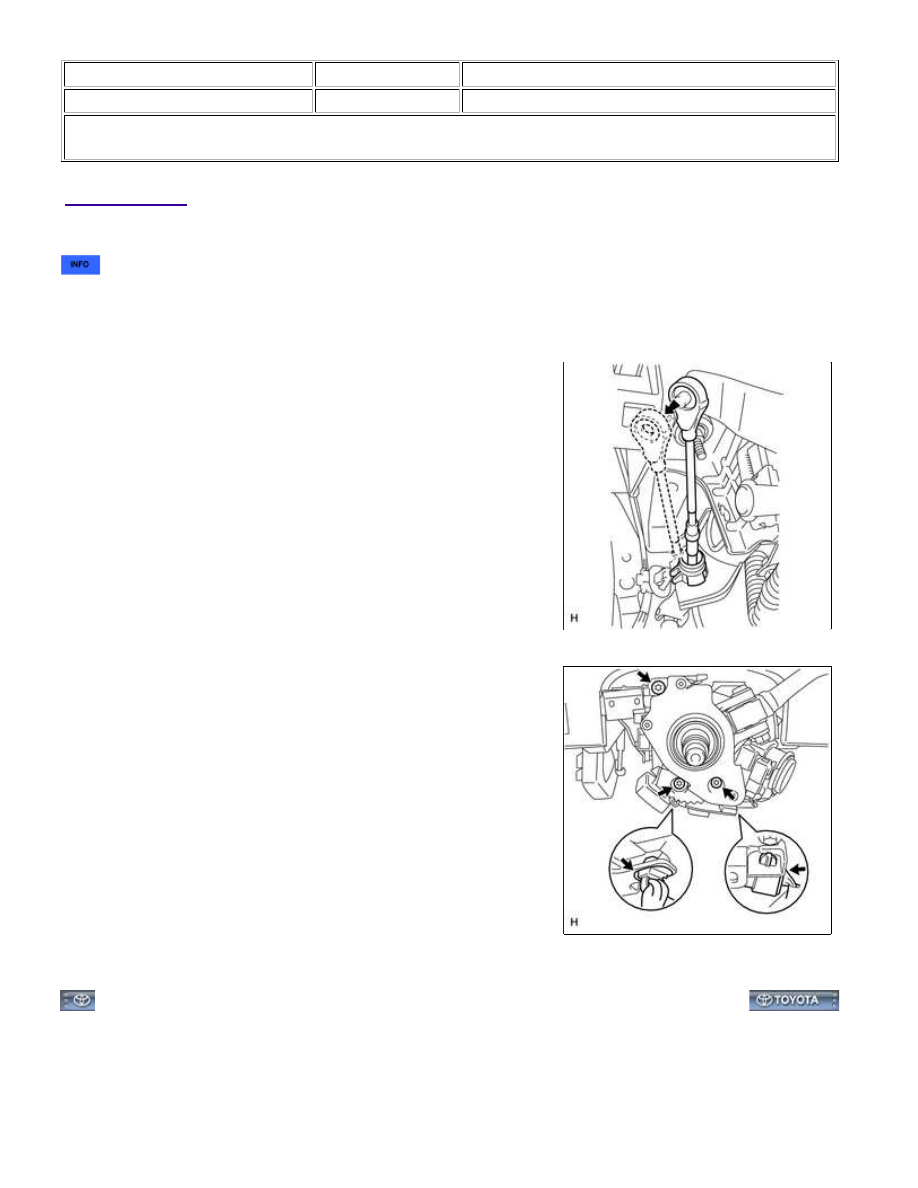

REMOVAL

1. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

2. REMOVE COLUMN SHIFT ASSEMBLY

(a) Move the shift lever to the N position.

(b) Disconnect the column shift transmission control cable end from

the column shift.

(c) Disconnect the connector and detach the harness clamp.

(d) Using a T30 "TORX" wrench, remove the 3 bolts and column shift.

AB60E AUTOMATIC TRANSMISSION: SHIFT LEVER ASSEMBLY ...
