HINT:

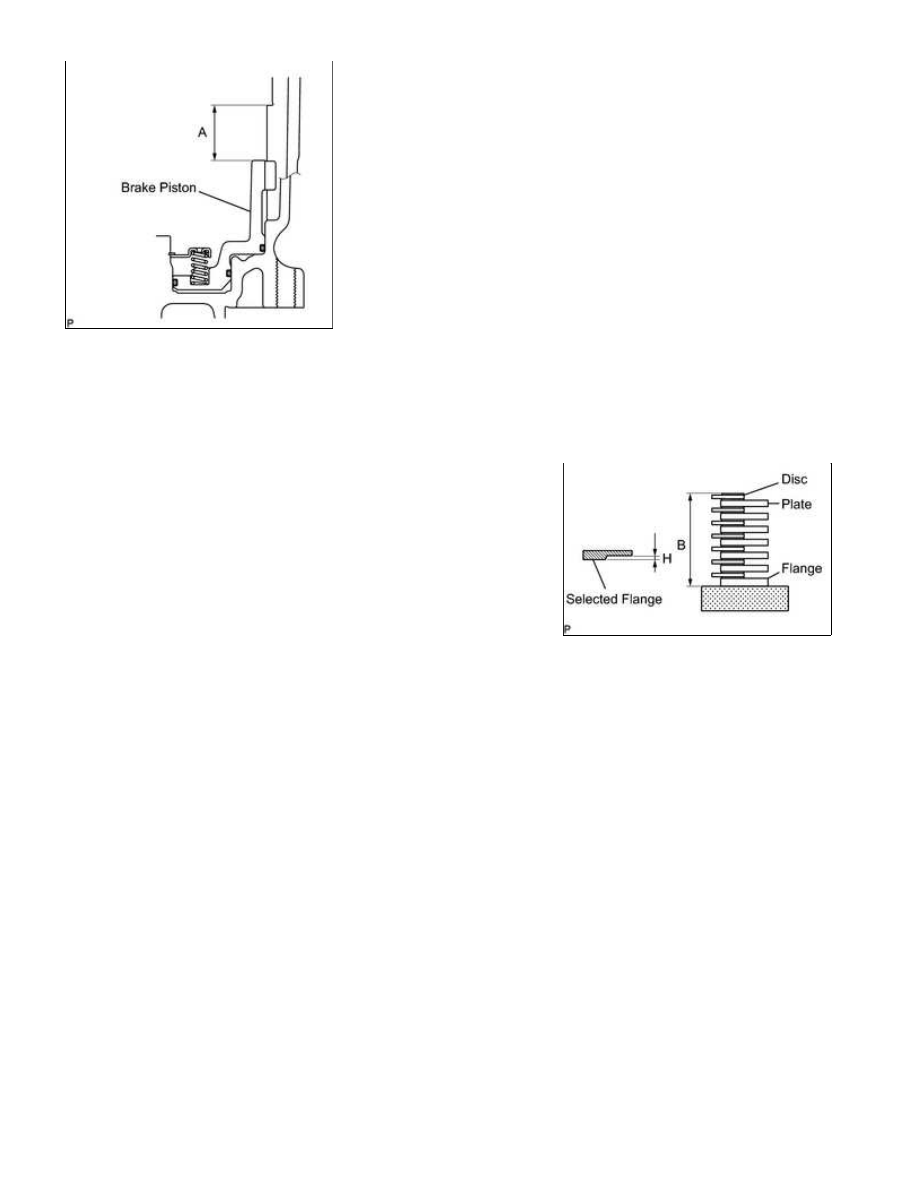

Standard distance A: 27.82 to 28.42 mm (1.09 to 1.12 in.)

(b) Assemble the No. 4 brake flange, 7 No. 4 brake discs and 6 No.

4 brake plates, and measure distance B in the illustration. *2

HINT:

Standard distance B: 25.98 to 27.01 mm (1.02 to 1.06 in.)

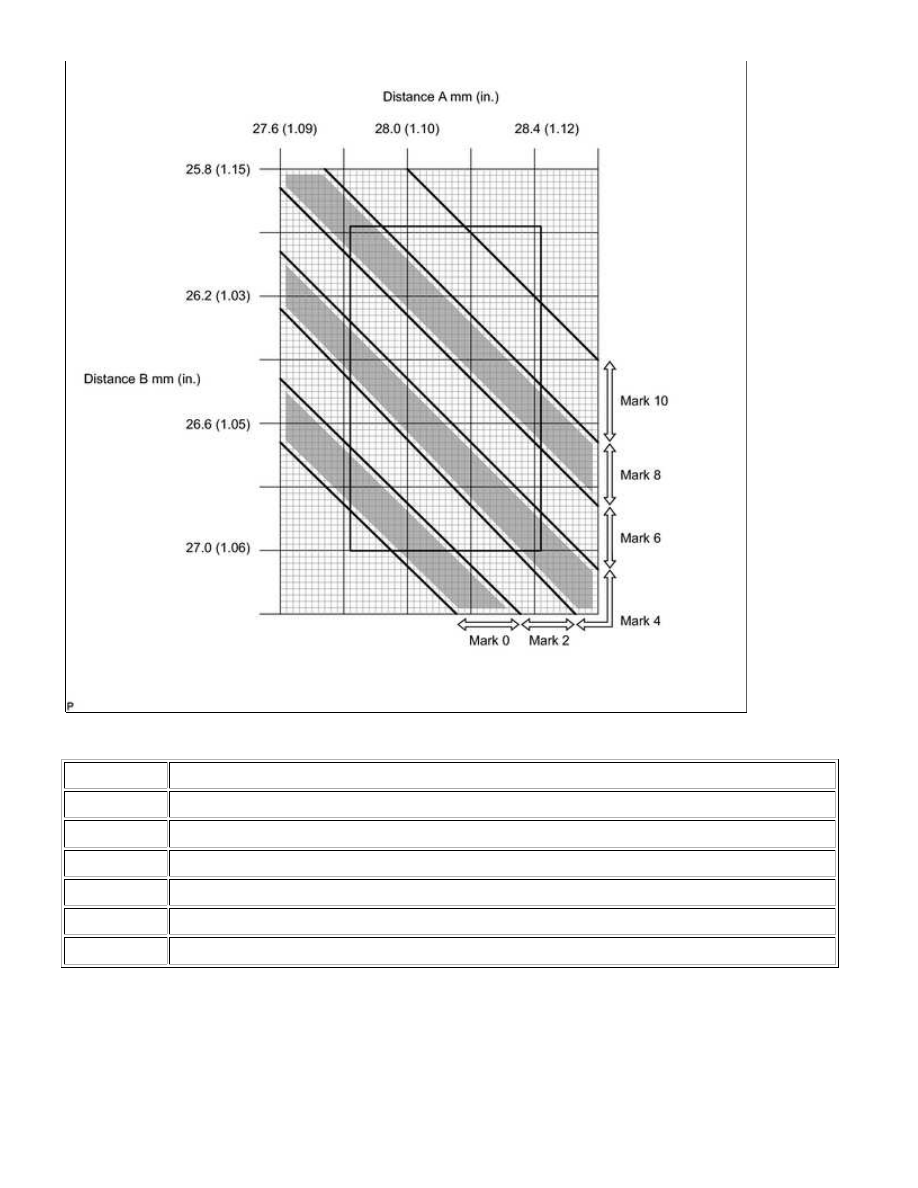

the Y axis, and then choose the flange indicated by the graph point.

HINT:

Make sure that when the B measurement and selected flange's H dimension are subtracted from the A

measurement, the value is 0.961 to 1.261 mm (0.0378 to 0.0495 in.).

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

No. 4 brake selective flange length H:

MARK

THICKNESS

0

0 mm (0 in.)

2

0.15 to 0.25 mm (0.00590 to 0.00984 in.)

4

0.35 to 0.45 mm (0.0138 to 0.0177 in.)

6

0.55 to 0.65 mm (0.0217 to 0.0256 in.)

8

0.75 to 0.85 mm (0.0295 to 0.0335 in.)

10

0.95 to 1.05 mm (0.0374 to 0.0413 in.)

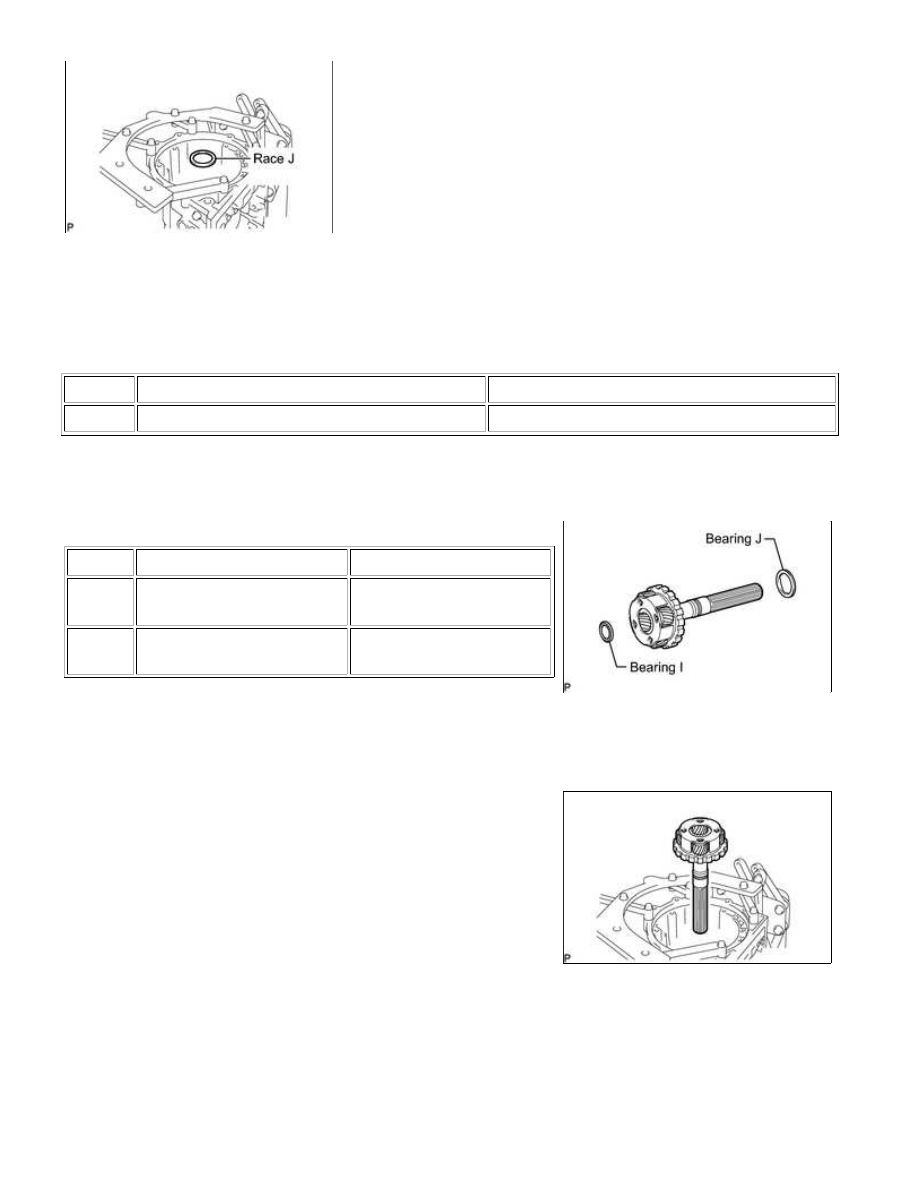

5. INSTALL REAR PLANETARY GEAR ASSEMBLY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the thrust bearing race.

HINT:

ITEM

INSIDE

OUTSIDE

Race J

47.2 to 47.4 mm (1.86 to 1.87 in.)

67.1 to 67.4 mm (2.64 to 2.65 in.)

(b) Install the 2 thrust needle roller bearings to the rear planetary

gear.

Bearing diameter:

ITEM

INSIDE

OUTSIDE

Bearing

I

23.0 to 23.3 mm (0.906 to

0.917 in.)

44.0 to 44.2 mm (1.73 to

1.74 in.)

Bearing

J

43.6 to 43.9 mm (1.72 to

1.73 in.)

63.0 to 63.2 mm (2.48 to

2.49 in.)

HINT:

(c) Install the rear planetary gear assembly.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

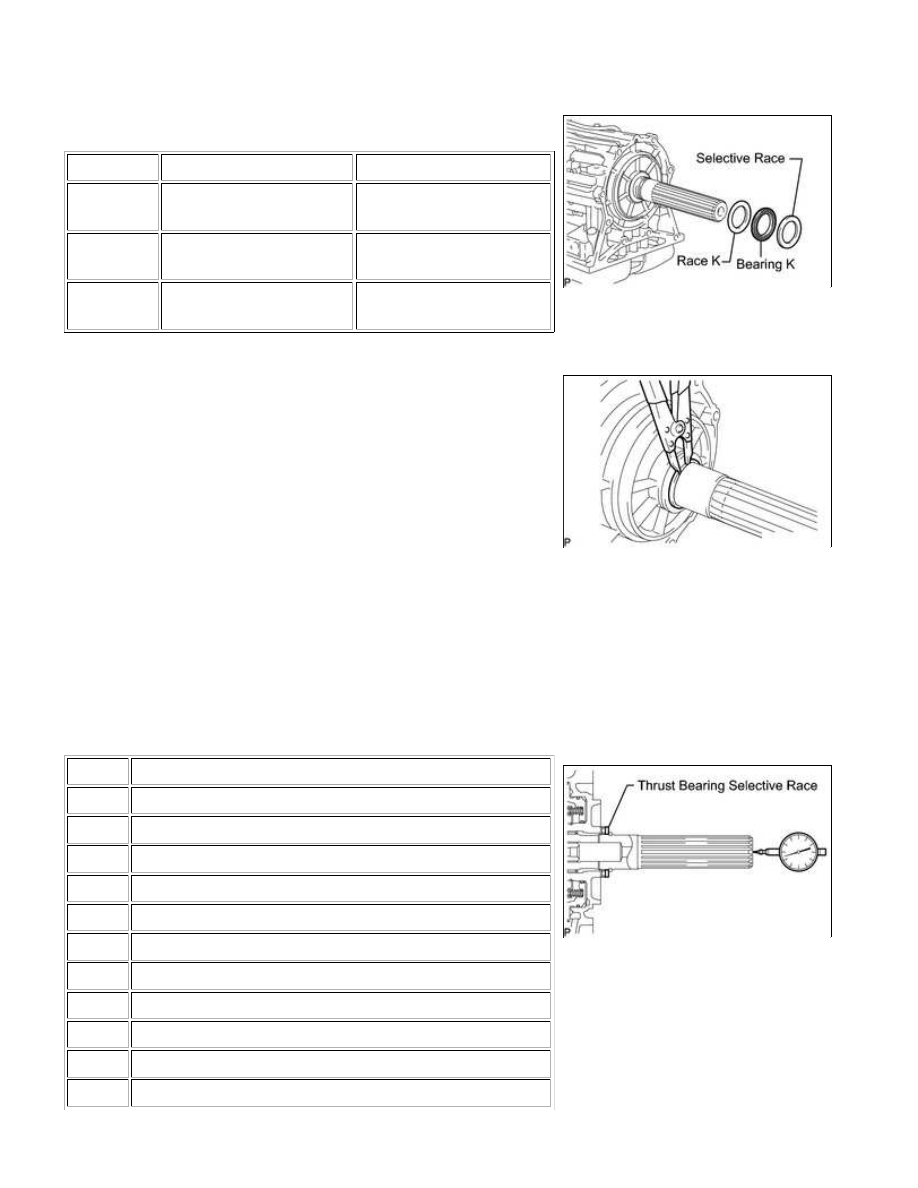

(d) Install the rear planetary flange thrust bearing race, thrust

needle roller bearing and thrust bearing selective race.

Bearing and race diameter:

ITEM

INSIDE

OUTSIDE

Race K

40.7 to 41.0 mm (1.60 to

1.61 in.)

56.9 to 57.2 mm (2.24 to

2.25 in.)

Bearing K

40.2 to 40.4 mm (1.58 to

1.59 in.)

57.6 to 57.9 mm (2.27 to

2.28 in.)

Selective

race

40.2 to 40.3 mm (1.58 to

1.59 in.)

56.5 to 57.0 mm (2.22 to

2.24 in.)

(e) Using snap ring expander, install the snap ring.

(f) Using a dial indicator, measure the rear planetary gear end play.

Then choose from the 12 thrust bearing selective race

thicknesses in the table so that the measured value is within the

standard value.

Standard end play:

0.02 to 0.12 mm (0.000787 to 0.00472 in.)

Sleeve thickness:

MARK

THICKNESS

A

3.775 to 3.824 mm (0.14862 to 0.15055 in.)

B

3.825 to 3.874 mm (0.15059 to 0.15252 in.)

C

3.875 to 3.924 mm (0.15256 to 0.15449 in.)

F

3.925 to 3.974 mm (0.15453 to 0.15646 in.)

H

3.975 to 4.024 mm (0.15650 to 0.15842 in.)

J

4.025 to 4.074 mm (0.15846 to 0.16039 in.)

L

4.075 to 4.124 mm (0.16043 to 0.16236 in.)

M

4.125 to 4.174 mm (0.16240 to 0.16433 in.)

S

4.175 to 4.224 mm (0.16437 to 0.16630 in.)

T

4.225 to 4.274 mm (0.16634 to 0.16827 in.)

X

4.275 to 4.324 mm (0.16831 to 0.17024 in.)
