6.6 C

Doc ID: RM000000W890JPX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P2759; Torque Converter

Clutch Pressure Control Solenoid Control Circuit Electrical (Shift Solenoid Valve SLU); 2015 MY Tundra [08/2014

-        ]

DTC

P2759

Torque Converter Clutch Pressure Control Solenoid Control Circuit Electrical

(Shift Solenoid Valve SLU)

DESCRIPTION

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P2759

Open or short is detected in shift solenoid valve SLU circuit for

1 second or more while driving (1 trip detection logic)

Open or short in shift

solenoid valve SLU circuit

Shift solenoid valve SLU

ECM

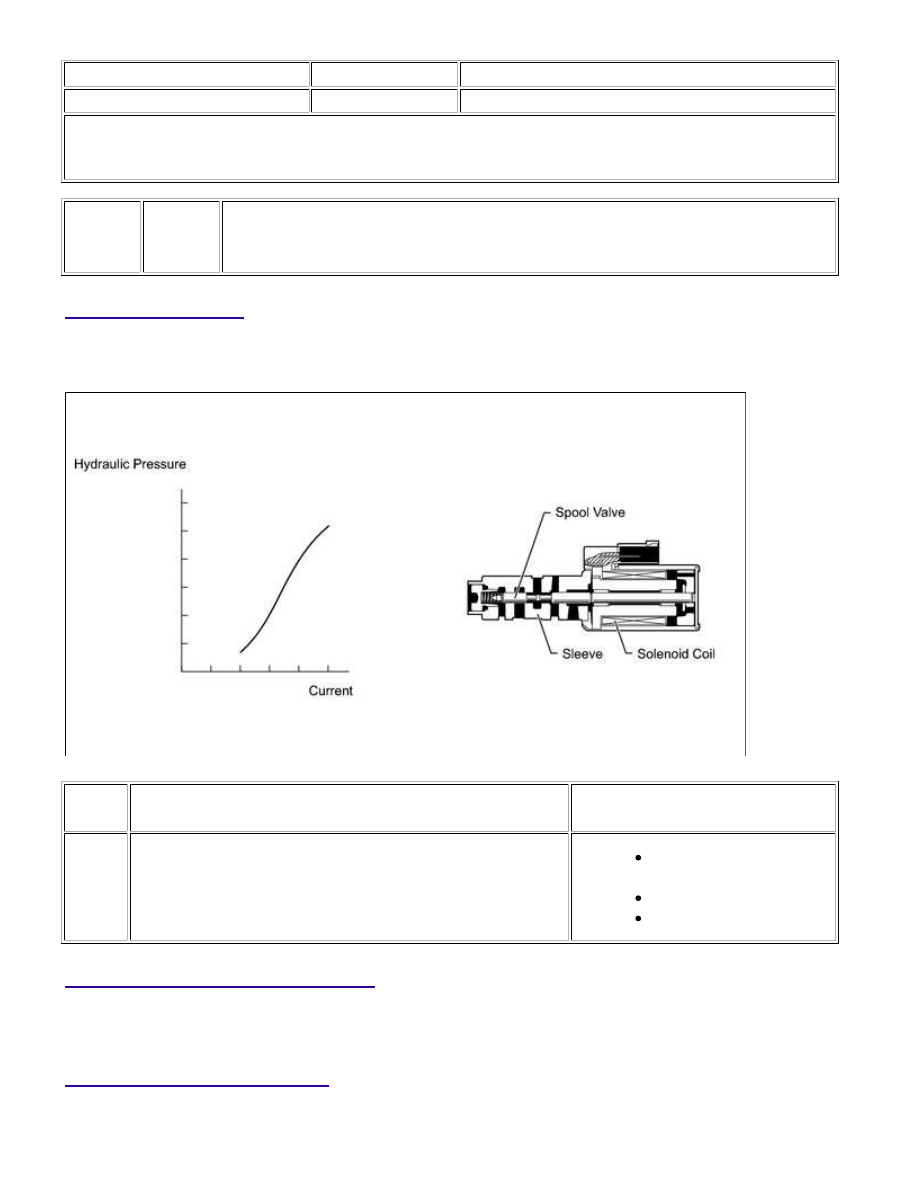

MONITOR DESCRIPTION

When an open or short in a shift solenoid valve SLU circuit is detected, the ECM determines that there is a

malfunction. The ECM will illuminate the MIL and store the DTC.

MONITOR STRATEGY

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Related DTCs

P2759: Shift solenoid valve SLU/Range check

Required sensors/Components

Shift solenoid valve SLU

Duration

1 second

MIL operation

Immediately

TYPICAL ENABLING CONDITIONS

The monitor will run whenever the following DTCs are not present

None

Ignition switch

ON

Starter

OFF

Solenoid current cut status

Not cut

Battery voltage

11 V or more

TYPICAL MALFUNCTION THRESHOLDS

Solenoid status from solenoid driver MIC

Fail

COMPONENT OPERATING RANGE

Output signal duty

Less than 100%

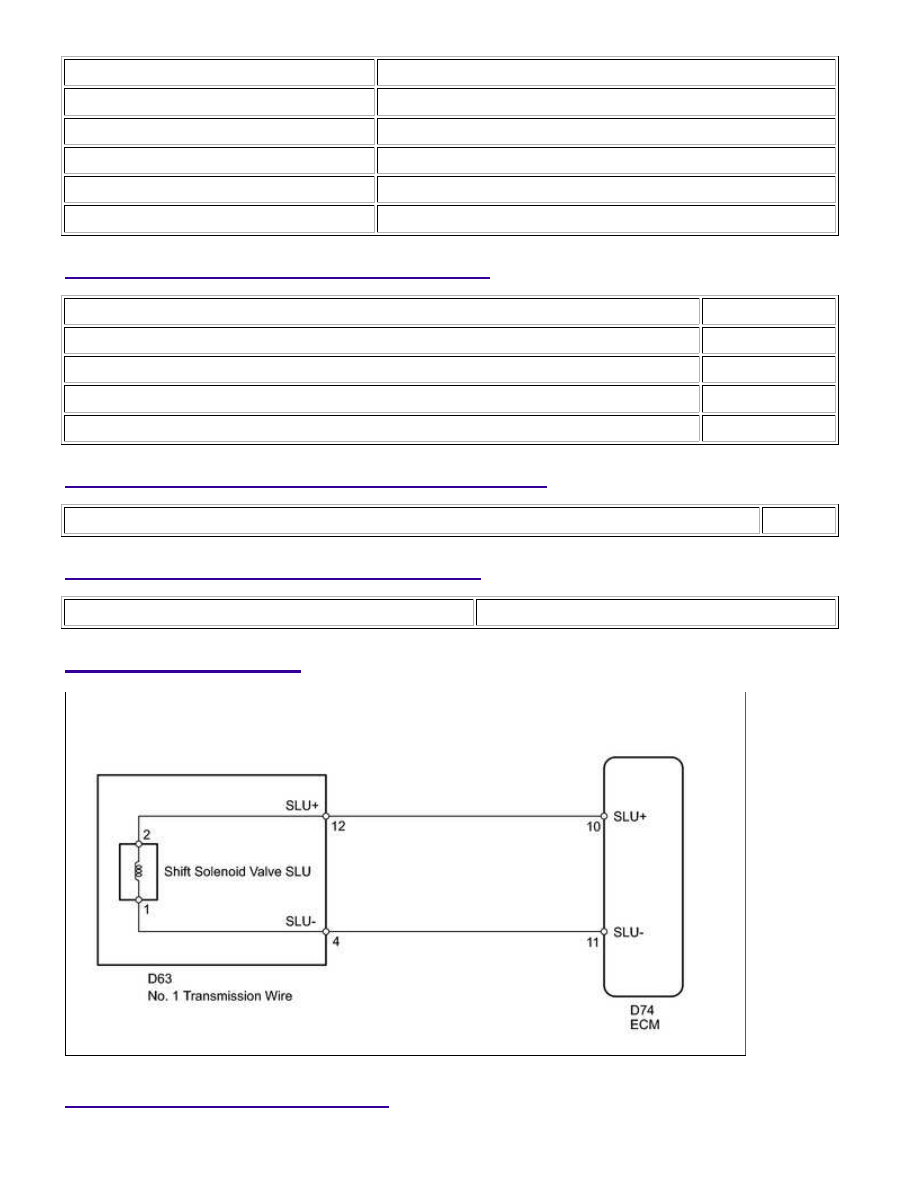

WIRING DIAGRAM

INSPECTION PROCEDURE

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

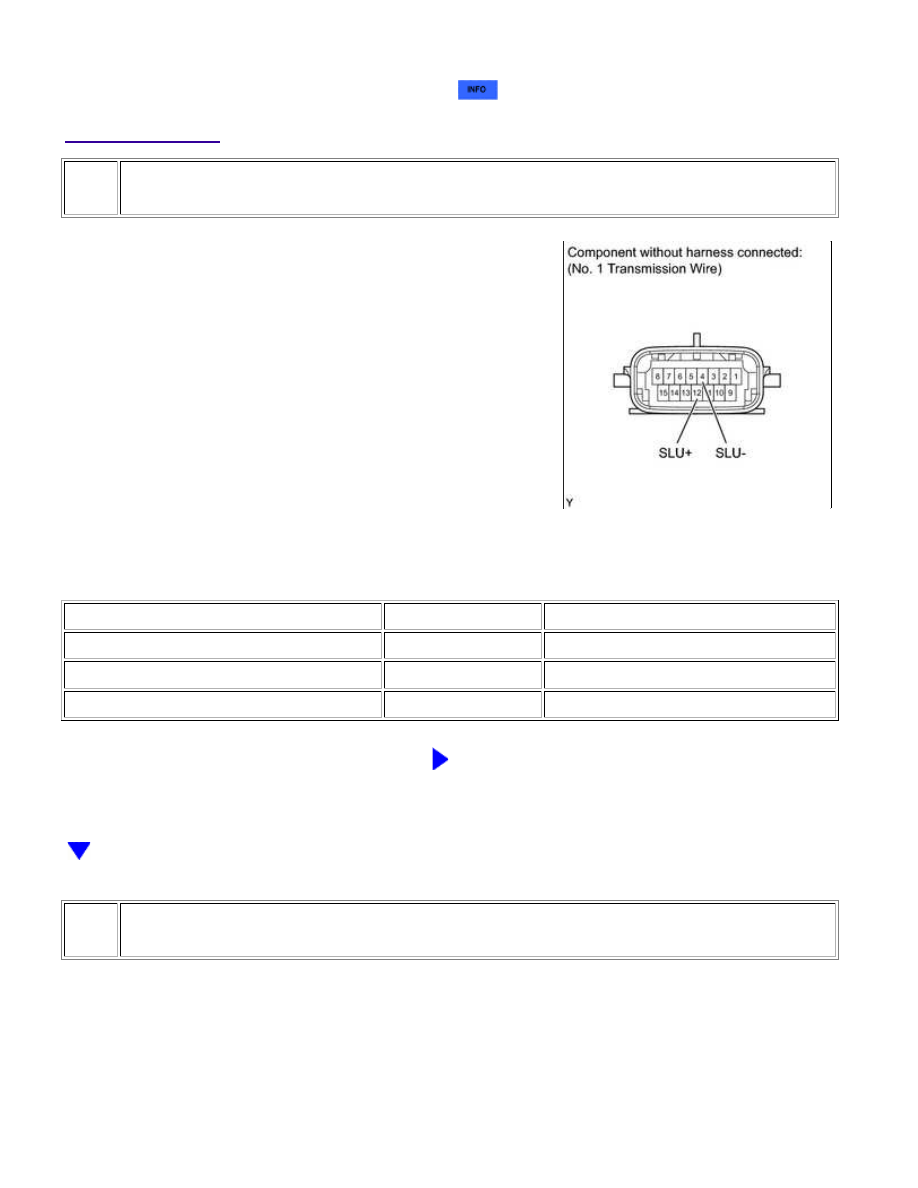

INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE SLU)

(a) Disconnect the D63 No. 1 transmission wire connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

12 (SLU+) - 4 (SLU-)

20°C (68°F)

5.0 to 5.6 Ω

12 (SLU+) - Body ground

Always

10 kΩ or higher

4 (SLU-) - Body ground

Always

10 kΩ or higher

NG

GO TO STEP 3

2.

CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

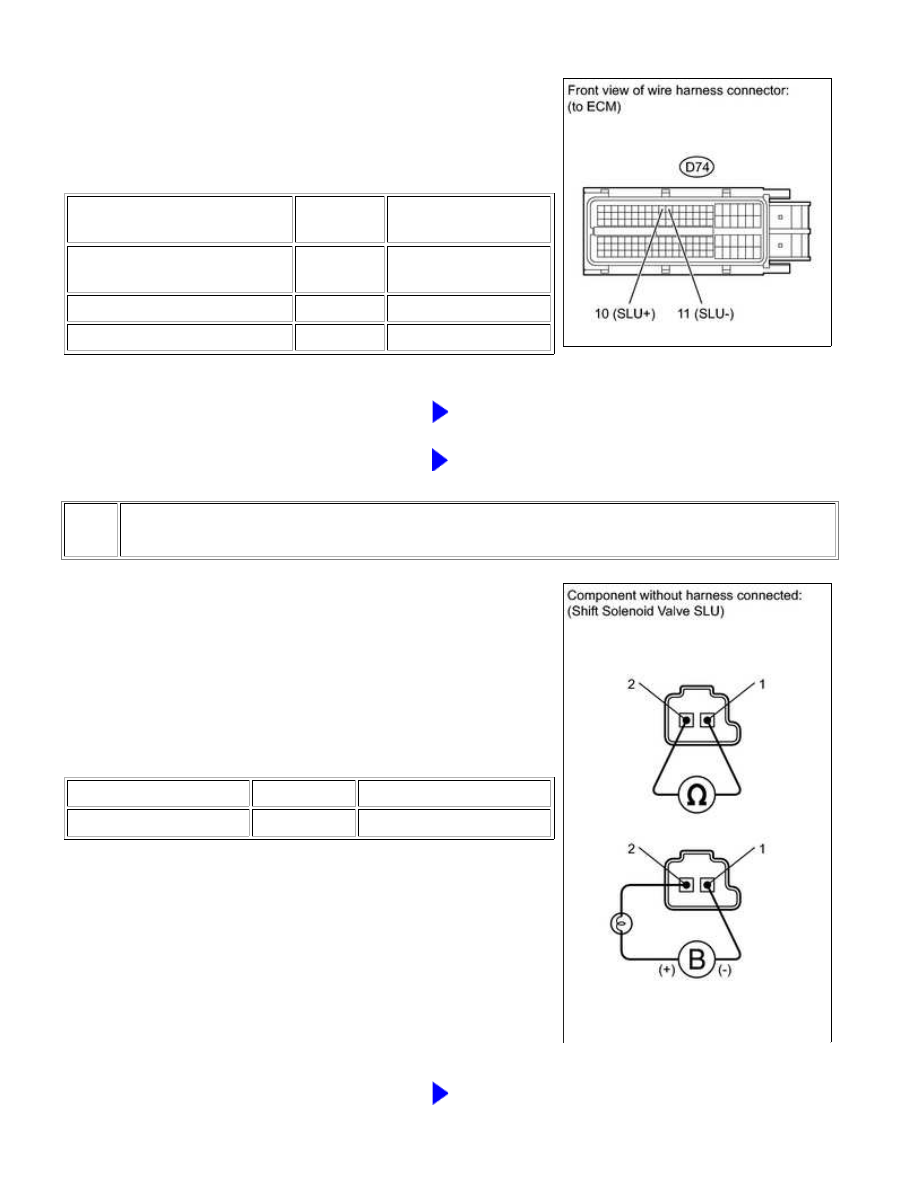

(a) Disconnect the D74 ECM connector.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D74-10 (SLU+) - D74-11

(SLU-)

20°C

(68°F)

5.0 to 5.6 Ω

D74-10 (SLU+) - Body ground

Always

10 kΩ or higher

D74-11 (SLU-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3.

INSPECT SHIFT SOLENOID VALVE SLU

(a) Remove shift solenoid valve SLU.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Connect the battery's positive (+) lead with a 21 W bulb to

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE SLU

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
